5-最小通风系统解析

鸡舍最小通风系统（Minimum Ventilation）管理操作通风的目的：1、保证鸡舍内充足的氧气含量（19.6%）；2、排走鸡身体处过多的热量。

（使舍内温度均匀）3、排出湿气。

4、减少舍内灰尘。

5、减少舍内有害气体的产生，例如，氨气和二氧化碳。

最少通风（Minimum Ventilation）系统，使用于天气比较冷以及舍外温度低于60℉时，此时，要避免舍外冷空气直接吹到鸡身上，鸡舍通风由纵向通风改为横向通风，降低舍内空气的流动量。

图1、纵向通风图2、横向通风冬天通风操作基本规律（Minimum Ventilation）1、鸡舍没有漏风。

2、鸡舍保温性能好，防止热量散失（绝缘好）。

3、根据鸡的日龄和体重设定风扇工作的时间。

4、随鸡日龄的增长，增加排风扇工作的时间。

5、使用一个定时钟控制2-3个排风扇（侧墙上的风扇）。

6、根据温度设定，当纵向通风停止工作时，立即使用最小通风系统（Minimum Ventilation）。

7、最少通风系统工作时，舍外冷风应从鸡的上方进入舍内，并有足够的风速（500英尺/分钟以上），舍外冷风在接触到鸡之前，要与舍内暖空气充分混合。

8、鸡舍内负压（Negative Pressure）最小0.05-0.1英寸水柱。

9、最少同时使用2个排风扇。

10、地面潮湿和氨气多要增加通风量（增加定时钟工作的时间）。

11、如果通风量增加后地面仍潮湿，应稍微增加舍内供暖（Heater）。

12、如果舍内灰尘多、干燥应减少通风量。

13、如果舍内温度高，应检查纵向通风设定是否正确。

14、在整个饲养过程中，要不断地重新调整布帘系统和报警系统。

通风的计算：1、进风口面积（Airlet）：进风口的面积要满足50%纵向排风扇的需要以及在通风转变时满足5CFM/平方英寸。

两侧的进风口可以调整宽度，使用最少通风时，进风口大比小好，进风口的面积按每排10000CFM 风需15平方英尺的进风口面积计算，减少进风口面积舍内负压增加，根据舍内负压调整进风口开、关。

鸡舍的最小通风量怎么计算一、最小通风的计算东东网络集团小僧：这是允许达到基因潜能所需要的最小通风量，要求为鸡群提供足够的氧气，还将生长过程中产生的副产品和燃烧的废气从环境里移走。

最小通风系统应该独立于任何温度控制系统，最好是连接在一个循环定时器上，不受温度控制。

定时器应该是5分钟一个循环，最少的运行时间是20%的时间（5分钟=1分钟打开，4分钟关闭的循环）。

当空气质量开始下降的时候，“打开”时间必须延长，“关闭”时间必须缩短来维持同样的循环周期时间。

最小通风系统应该具有的风扇能力等于鸡舍产能的12.5 - 20%（每8到5分钟空气交换一次）。

二、进风窗的配置1、进风窗的要点：所有的最小通风进风窗应该将空气拉到鸡舍的顶部，在风扇关闭的时候进风窗也是关闭的，确保鸡舍里面不会失去压力。

进风窗开口大小应该足够达到要求的静态压力和空气流速。

侧墙进风窗开口最小为5厘米。

一个封闭良好的鸡舍应该在进风窗关闭的情况下保留一个1.2米风机的运行，达到一个静态压力，最起码37.5帕斯卡。

如果静态压力低于25帕斯卡，鸡舍漏风太多，这个问题必须立即解决。

2、如何计算鸡舍的容积：鸡舍容积（立方米）= 平均高度（侧墙高度+ 屋脊高度÷2）×长度×宽度。

距离：宽度23米，长度110米，侧墙高度1.5米，屋脊高度4米1.5 + 4÷2=2.75 米2.75×23×110 = 6,958 立方米3、如何计算每立方米的加热能力:我们建议加热能力起码为0.05千瓦/立方米。

随着加热能力的增加，生产性能一般也提高。

新鸡舍的设计加热能力应该达到0.07 千瓦/立方米。

在寒冷的国家，比如加拿大和俄罗斯，这个应该提高到0.1千瓦/立方米。

每立方米加热能力= 加热器数量* 加热器功率/鸡舍容积（立方米）举例：6台加热器，每台80千瓦6×80=480÷6958= 0.069千瓦/立方米4、如何计算风扇每分钟抽风能力:每小时风扇抽风能力÷60= 每分钟抽风能力举例: 18,000立方米/小时÷60 = 300 立方米/分钟5、如何计算最小通风需要几台风扇：容积/ 空气交换时间/ 风扇能力举例: 6,958 立方米÷8 分钟÷300 立方米/分钟=2.9 台风扇. 永远要把风扇数量往上凑整。

5-1全风压通风有哪些布置方式？试简述其优缺点及适用条件。

（纸上）5-2 简述引射器通风的原理、优缺点及适用条件引射器的通风原理是利用压力水或压缩空气经喷嘴高速射出产生射流。

周围的空气被卷吸到射流中，为了减少射流与卷吸空气间冲击损失，空气和射流在混合管内掺混，整流后共同向前运动，使风筒内有风流不断流过优点：无电气设备，无噪声，还有降温降尘的作用。

在煤与瓦斯突出严重的矿井的煤层掘进时，用它代替局部通风机，设备简单，安全性高。

其缺点是风压低，风量小，效率低，并存在巷道积水问题。

适用于：需风量不大的短距离巷道掘进通风；在含尘大，气温高的采掘机械附近，采取水力引射器与其他通风方法联合使用形成混合式通风，前提条件是具备高压水源或气源。

5-3 简述压入式通风的排烟过程及其技术要求压入式通风的排烟过程：工作面爆破或掘进落煤后，烟尘充满迎头形成一个炮烟抛掷区和粉尘分布集中带，风流由风筒射出后，由于射流的紊流扩散和卷吸作用使迎头炮烟与新风发生强烈掺混，沿着巷道向外推移。

为了能有效得排出炮烟，风筒出口与工作面的距离不应超过有效射程，否则会出现污风停滞区。

局部通风机安装在离掘进巷道口10米以外的进风侧。

5-4 试述压入式、抽出式通风的优缺点及其适用条件。

(1) 抽出式通风时，污浊风流必须通过局部通风机，极不安全。

而压入式通风时，局部通风机安设在新鲜风流中，通过局通风机的为新鲜风流，故安全性高，(2)抽出式通风有效吸程小，排出工作面炮烟的能力较差：压入式通风风筒出口射流的有效射程大，排出工作面炮烟和瓦斯的能力强。

(3)抽出式通风由于炮烟从风筒中排出，不污染巷道中的空气，故劳动卫生条件好。

压入式通风时炮烟沿巷道流动，劳动卫生条件较差，而且排出炮烟的时间较长。

(4)抽出式通风只能使用刚性风筒或带刚性圈的柔性风筒，成本高，质量大，运输不便。

压入式通风可以使用柔性风筒，成本低，质量轻，运输方便。

基于以上分析，当一拍出瓦斯为主的煤巷、半煤岩巷掘进时应采用压入式通风，而当以排除粉尘为主的井巷掘进时，宜采用抽出式通风。

实验室是用于完成各种实验工作的特殊场所，其通风系统设计的好坏，直接关系到实验人员的身体健康、实验数据的准确性、实验室的初投资及运行费用。

在实验操作过程中可能产生有毒有害气体，为确保实验人员安全，产生有毒有害气体的室验，尽量在排风柜或生物安全柜内进行，不能在排风柜内进行的，要设局部排风罩、万向排气罩等局部排风设施，同时，验室要设全面通风（或称辅助排风）。

通风系统设计的目的，是要控制排风柜内的有毒有害气体不外逸，满足房间换气次数要求，维持房间正确的压力，为实验人员提供一个安全、舒适的工作环境。

1、实验室常用的通风系统实验室通风系统经历了定风量系统、双风量系统、变风量系统三个发展阶段。

1.1排风系统1.1.1定风量系统排风机采用单速定频风机，排风量基本不变，系统无法随排风柜使用数量及排风柜门开启高度而调节风量，因此采用该系统所带排风柜不宜大于3个，该系统优点是投资小，控制简单；缺点是排风柜面风速难以保证，会有部分有毒有害气体从排风柜中逸出（面风速过小或过大都能造成气体从排风柜中逸出），且运行费用高。

1.1.2双风量系统排风机采用双速风机，较定风量系统有所改进，但没有从根本上改变定风量系统的缺点，采用该系统所带排风柜不宜大于5个，目前应用不多。

1.1.3变风量系统排风机采用变频风机，在排风主风道上设压力传感器，将压力传感器测得的压力与设定压力值比较，由变频器调节风机转速，达到调节风量的目的。

在变风量系统中排风柜采用面风速控制，采用感应区红外探头检测排风柜前人员的存在与否来控制柜门面风速，当操作人员出现在排风柜前时，红外探头传感器输出信号，将排风柜面风速设定到高排风量模式，此时排风柜面风速控制在0.5m/s,当操作人员离开的时候，红外探头传感器输出信号，将排风柜面风速设定到低排风量模式，此时排风柜面风速控制在0.3m/s，当实验室内无人时，排风柜面设定到最小排风量模式，即值班排风模式，维持排风柜和管道中保持负压，保证有毒有害气体不外逸，有时为满足实验室最小排风量要求，房间还要设辅助排风，当排风柜排风量不满足实验室最小排风量要求时，辅助排风自动打开，保证实验室最小排风量。

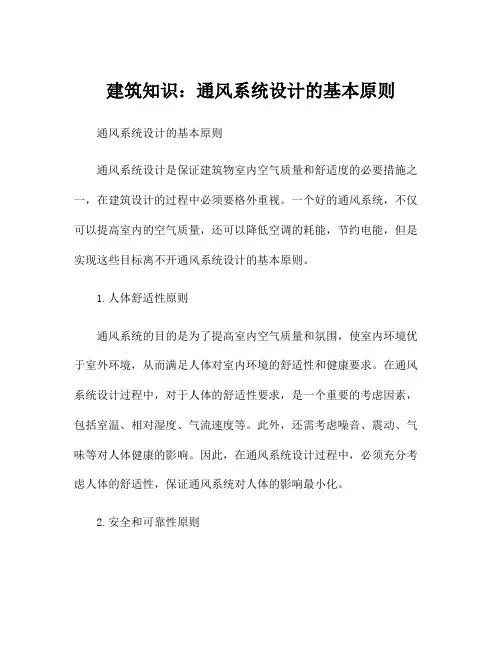

建筑知识：通风系统设计的基本原则通风系统设计的基本原则通风系统设计是保证建筑物室内空气质量和舒适度的必要措施之一，在建筑设计的过程中必须要格外重视。

一个好的通风系统，不仅可以提高室内的空气质量，还可以降低空调的耗能，节约电能，但是实现这些目标离不开通风系统设计的基本原则。

1.人体舒适性原则通风系统的目的是为了提高室内空气质量和氛围，使室内环境优于室外环境，从而满足人体对室内环境的舒适性和健康要求。

在通风系统设计过程中，对于人体的舒适性要求，是一个重要的考虑因素，包括室温、相对湿度、气流速度等。

此外，还需考虑噪音、震动、气味等对人体健康的影响。

因此，在通风系统设计过程中，必须充分考虑人体的舒适性，保证通风系统对人体的影响最小化。

2.安全和可靠性原则通风系统设计需要考虑建筑物的安全和可靠性。

通风系统应当确保在所有使用条件下安全可靠地运行，而且不会对人体健康造成任何危害。

通风系统在设计、安装、调试和维护过程中必须符合最新的建筑规范、规格和标准。

应该根据建筑物类型、功能、使用人数等因素进行一系列安全措施的考虑，预防电器短路、管道堵塞等意外情况的发生。

3.高效能和节能原则通风系统的高效能和节能一直是建筑业的关键问题，这两个因素在通风系统设计和运行中至关重要。

高效能是指通风系统应该使空气循环效率高，尽量实现热量和湿度的回收，而节能则是指尽量减少通风系统的能耗，从而减小对环境的影响。

在通风系统设计上，可以通过选择高效能、低噪音的通风机械设备、合理设计通风管道与出入口等方法来提高效能。

而在通风系统的运行过程中，则可以通过合理调节空气流量、控制湿度等方式来实现节能。

4.环保原则通风系统应该尽可能地减少对环境的污染和影响，即实现环保，这是指通风系统应该保证室内外空气的良好互通，在适当的时候进行通风，同时在设计通风系统中要尽量选用环保材料，从而减小通风系统对环境的影响。

污染源控制、排气口设计、管道维修等方面需特别注意，以减少对环境的影响。

建筑设备通风概述
建筑设备通风是指通过合理设置通风系统，使建筑内部空气流通，保持空气的清新和质量，保证室内环境舒适和健康。

通风系统通常包括新风系统、排风系统和循环风系统。

新风系统是建筑通风系统中最重要的一部分，它通过引入室外新鲜空气，净化空气质量，以保持室内空气的新鲜和清洁。

新风系统一般包括风管、风机、过滤器和调节器等设备，通过这些设备可以实现室外空气的过滤、调节和送入室内。

排风系统是将室内污浊空气排出建筑外部的系统，能够有效清除室内空气中的异味和污染物，以维持室内空气的质量。

排风系统通常包括排风口、排风道、排风机等部分，通过这些设备可以将室内污浊空气迅速排出室外。

循环风系统是通过风机将室内空气进行循环，以保持室内温度和湿度的均衡，还可以减少室内气体浓度的不均匀分布。

循环风系统一般包括循环风机、风道和排风口等设备，通过这些设备可以实现室内空气的循环和均衡分布。

总的来说，建筑设备通风系统不仅是为了保持建筑内部空气的清新和健康，还可以调节室内温度和湿度，提升室内舒适度。

通过合理设置通风系统，可以有效地改善室内空气质量，保障建筑内部环境的舒适和健康。

第5章局部通风第五章局部通风⽆论在新建、扩建或⽣产矿井中，都需开掘⼤量的井巷⼯程，以便准备新的采区和采煤⼯作⾯。

在开掘井巷时，为了稀释和排除⾃煤(岩)体涌出的有害⽓体，爆破产⽣的炮烟和矿尘以及保持良好的⽓候条件，必须对掘进⼯作⾯进⾏不间断的通风。

⽽这种井巷只有⼀个出⼝(称独头巷道)，不能形成贯穿风流，故必须采⽤局部通风机、⾼压⽔⽓源或主要通风机产⽣的风压等技术⼿段向掘进⼯作⾯提供新鲜风流并排出污浊风流，这些⽅法称之为局部通风(⼜称掘进通风)。

本章讨论局部通风⽅法，局部通风装备，局部通风系统设计，局部通风技术管理及其安全措施。

第⼀节局部通风⽅法向井下局部地点进⾏通风的⽅法，按通风动⼒形式不同，可分为局部通风机通风、矿井全风压通风和引射器通风。

其中⼜以局部通风机通风最为常⽤。

⼀、局部通风机通风利⽤局部通风机做动⼒，通过风筒导风的通风⽅法称局部通风机通风，它是⽬前局部通风最主要的⽅法。

局部通风机的常⽤通风⽅式有压⼊式、抽出式和混合式。

（⼀）压⼊式通风压⼊式通风布置如图5—1—1所⽰，局部通风机及其附属装置安装在离掘进巷道⼝10m以外的进风侧，将新鲜风流经风筒输送到掘进⼯作⾯，污风沿掘进巷道排出。

新风流出风筒形成的射流属末端封闭的有限贴壁射流，如图5—1—2所⽰。

⽓流贴着巷壁射出风筒后，由于卷吸作⽤，射流断⾯逐渐扩张，直⾄射流的断⾯达到最⼤值，此段称为扩张段，⽤Le表⽰；然后，射流断⾯逐渐减少，直到为零，此段称收缩段，⽤La表⽰，在收缩段，射流⼀部分经巷道排⾛，另⼀部分⼜被扩张段射流所卷吸。

从风筒出⼝⾄射流反向的最远距离(即扩张段和收缩段总长)称射流有效射程，以Ls表⽰。

在巷道边界条件下，⼀般有：L s=（4~5）S，m （5-1-1）式中S——巷道断⾯，m2。

在有效射程以外的独头巷道中会出现循环涡流区。

如图5—l—3所⽰．图5-1-1压⼊式通风图5-1-2 有效贴壁射流压⼊式通风排污过程如图5—1—4所⽰，当⼯作⾯爆破或掘进落煤(岩)后，烟尘充满迎头形成⼀个炮烟抛掷区和粉尘分布集中带。

第五章通风网路中风量的分配第一节通风网路及矿井通风网路图一、通风网路的基本术语和概念１．分支分支是指表示一段通风井巷的有向线段，线段的方向代表井巷风流的方向。

每条分支可有一个编号，称为分支号。

如图5-1中的每一条线段就代表一条分支。

用井巷的通风参数如风阻、风量和风压等，可对分支赋权。

不表示实际井巷的分支，如图5-1中的连接进、回风井口的地面大气分支8，可用虚线表示。

图5-1 简单通风网路图２．节点节点是指两条或两条以上分支的交点。

每个节点有唯一的编号，称为节点号。

在网路图中用圆圈加节点号表示节点，如图5-1 中的①～⑥均为节点。

３．回路由两条或两条以上分支首尾相连形成的闭合线路，称为回路。

单一一个回路（其中没有分支），该回路又称网孔。

如图5-1 中，1-2-5-7-8、2-5-6-3和4-5-6等都是回路，其中4-5-6是网孔，而2-5-6-3不是网孔，因为其回路中有分支4。

４．树由包含通风网路图的全部节点且任意两节点间至少有一条通路和不形成回路的部分分支构成的一类特殊图，称为树；由网路图余下的分支构成的图，称为余树。

如图5-2所示各图中的实线图和虚线图就分别表示图5-1的树和余树。

可见，由同一个网路图生成的树各不相同。

组成树的分支称为树枝，组成余树的分支称为余树枝。

一个节点数为m，分支数为n的通风网路的余树枝数为n －m＋1。

图5-2 树和余树５．独立回路由通风网路图的一棵树及其余树中的一条余树枝形成的回路，称为独立回路。

如图5-2（a）中的树与余树枝5、2、3可组成的三个独立回路分别是：5-6-4、2-4-6-7-8-1和3-6-7-8-1。

由n－m＋1条余树枝可形成n－m＋1个独立回路。

二、通风网路图的绘制不按比例、不反映空间关系的矿井通风网路图，能清楚地反映风流的方向和分合关系，便于进行通风网路解算和通风系统分析，是矿井通风管理的重要图件之一。

通风网路图的形状是可以变化的。

为了更清晰地表达通风系统中各井巷间的联接关系及其通风特点，通风网路图的节点可以移位，分支可以曲直伸缩。

1、通风系统调试（1）调试目的与要求（2）调试内容（3）空调系统无负荷试运转调试步骤与方法1）调试前的准备2）空调机组、新风机组的试运转3）通风空调系统的风量、风压、风机转速的测定系统风量的测定内容主要为：送风量、回风量、新风量、排风量和各分支管风量的测定，可以在送风管、回风管、排风和新风管及各分支管上测定。

1、系统风量一般在风管内采用毕托管和微压计测定，根据风管的计算式：L=3600×F×V（m³/h）其中式中：F—风管测定断面面积 m2V—风管测定断面上的平均风速 m/s因此系统风量测定，实质上是测定风管的断面面积和该断面上的平均风速。

为了准确测定风管内风量，应正确选择测定断面和确定测定断面上的测点。

2、测定断面的选择：测定断面原则上须选在气流均匀且稳定的直管段上，即按气流方向在局部阻力之后大于或等于4倍管径（矩形风管大边尺寸），以及在局部阻力之前大于或等于1.5倍管径（矩形风管大边尺寸）的直管段上，如果现场条件受到限制，应适当缩短距离，但也应使测定断面到前局部阻力的距离大于测定断面到后局部阻力的距离，同时应适当增加测定断面测点的数目。

3、确定断面内测点首先将测点断面划分为若干个接近正方形面积相等的小断面，其面积不大于0.05m2，测点位于各个断面的中心。

如果气流不均匀，可通过增加测点数，各点动压测得后则可计算出平均动压。

由下式确定风速：（a）Pd=(错误！未找到引用源。

)2/n式中： pd1 pd2 …—各点动压，Pa（b）V=错误！未找到引用源。

式中：Pa—风管内平均动压Pa空调机组送风量、新风量、回风量均可采用上述方法测量，根据现场情况当送风管太短，无法开测量孔时，可以直接在回风口、新风口用热球风速仪测得回风、新风，并计算出系统风量。

对于新风机组亦可用热球风速仪，在新风入口直接测得新风量，测试方法见风口风量测量。

排风机的排风量可用上述方法测量，也可在排风出口用风速仪测量。

鸡舍风扇配置计算及通风注意事项鸡舍通风实际有三种控制系统，一是最小通风系统，二是混合通风系统，三是纵向通风系统。

既然有三套通风系统，那就得知道在不同通风系统下风机如何配置。

一、最小通风：在冬季和其它时期的育雏期采用，计算最小通风第一级别的排风扇数量排风扇数量 = 最小通风第一级别的排风量÷单个排风扇实际工作压下的排风量。

1. 鸡舍内氧气浓度最低保持19.2%的换气系统。

利用每8分钟1次就能交换鸡舍内空气所需的排气扇,在10分钟的换气周期内2分钟使排气扇工作。

（空气循环最少也要1.5分钟，排气扇工作时间少于1.5分钟是不会产生效果的。

2. 最低换气系统的最大标准换气量，是指增加排气扇使每5分钟就能交换鸡舍内空气，或连续工作。

最小通风的第一级别的排风量：排风量 = 鸡舍总体积÷8最小通风的第二级别的排风量：排风量 = 鸡舍总体积÷5示例：鸡舍长 100m，宽 12m，檐高 3.8m，脊高 1.5m，则鸡舍体积为5640m³，假如36英寸风扇的排风量为 280立方米/分钟。

计算最小通风第一级别的排风量：5640m³÷8 分钟=705m³/分钟，需要风机数 2.5个；计算最小通风第二级别的排风量：5640m³÷5 分钟=1488m³/分钟，需要风机数 4.1个。

因此鸡舍需要安装 5 个 36 英寸风扇，均匀的分布在鸡舍一侧。

二、混合通风：当侧墙的排风扇全部开启后仍不能满足鸡群的需要时，就需要开启纵向通风的风机，一般春季和秋季（5 日平均气温介于 10～22℃之间的时期）采用此种通风模式。

混合通风开启的是纵向风机，咱们不需要计算风机的数量，一般开启的数量是一半左右。

三、纵向通风：当鸡舍温度不能降低到所希望的目标温度时，利用风冷效应的原理，使鸡只感受到的温度达到或接近理想温度的一种通风形式。

夏季降温的一般通过三种途径：通过湿帘降低鸡舍温度、通过通风降低鸡舍相对湿度，加大鸡背高度的气流速度，降低体感温度。

关于通风系统的特点的标题：通风系统的特点与作用解析导言：在现代社会中，通风系统作为一种重要的空气流通设备，广泛应用于建筑物、工厂和车辆等领域。

它的存在旨在改善室内空气质量，提供舒适的环境，促进健康和生产效率的提升。

本文将深入探讨通风系统的特点，以及其在空气流通方面的作用，帮助读者对该主题有更全面深刻的理解。

一、通风系统的基本概念和结构1. 通风系统的定义和核心目标通风系统是指通过合理的风流方式，将新鲜空气引入室内，排出污浊空气，以达到良好的空气质量和温度控制，并提供舒适的室内环境。

2. 通风系统的组成结构- 风机和风管：提供气流循环和流通的基础设备。

- 空气处理设备：负责过滤、加热、冷却和加湿等处理空气的装置。

- 送风口和排风口：用于引入和排出空气的出口和入口。

- 控制系统：调控通风系统运行，保证其正常工作和效率。

二、通风系统的特点与分类1. 自然通风与机械通风- 自然通风：依靠自然气流和压力差引导空气流动，节能环保，适用于小型建筑和开放式空间。

- 机械通风：通过风机等机械设备驱动空气流动，可实现更为精确的控制和调节，适用于大型建筑和封闭式空间。

2. 局部通风与全局通风- 局部通风：主要用于特定区域，如厨房、洗手间等，排除特定区域的异味和湿气。

- 全局通风：覆盖整个室内空间，提供均衡的通风效果，保持良好的空气质量和舒适度。

三、通风系统的作用与意义1. 提供新鲜空气与排除污浊空气- 通风系统通过引入新鲜空气，将室内的有害气体、异味和污染物排出，改善空气质量，保持室内空气清新。

- 有效地防止室内二氧化碳浓度过高，引发人员疲劳、头晕等不适症状，提高人体舒适度和健康水平。

2. 控制室内温度与湿度- 通风系统可以通过适当调节送风温度和湿度，提供舒适的室内环境，满足人们对温度和湿度的需求，提高生活和工作效率。

- 合理控制室内湿度可以预防和抑制细菌、霉菌的生长，减少过敏原的积聚，保护身体健康。

3. 促进能源节约与环境保护- 通过科学设计和运行，通风系统可以合理利用室外空气，从而减少冷热负荷、降低能耗，达到节能效果。

第五章矿井通风网络与风量分配矿井各工作地点需要有足够的风量，以满足人们安全与生理的需要。

但风量的分配形式有自然分配和按需分配两种。

当自然分配不能满足需要时，往往通过各种风量调节设施加以调节。

因此，我们必须了解风网的形式与性质，以便于应用。

§5—1矿井通风网络一、有关概念1、风网：指风流在流动过程中的分岔、汇合的结构形式，分简单风网和复杂风网。

2、简单风网：仅有串、并联风路组成的风网叫简单风网。

3、复杂风网：有对角风路的风网叫复杂风网，也叫角联风网。

4、节点：三条以上风路的汇合点。

二、风网中风流流动的基本规律1、风量平衡定律在风路中，流进某一节点（或回路）的风量，等于流出该节点（或回路）的风量，称风量平衡定律。

即ΣQ i＝0图示，Q1＋Q2＋Q3＝Q4＋Q5或：Q1＋Q2＋Q3－Q4－Q5＝02、风压平衡定律对于任何闭合风路，在无自然风压或风机工作时，各支路的风压（或阻力）代数和为零。

一般地，顺时针取正，逆时针取负。

或描述为：任何闭合风路，顺时针压降Σh i＝0当有自然风压或风机存在时，Σh通±Σh自－Σh i＝0上例中，h1—2＋h2—3＋h3—4＝h1—4或h1—2＋h2—3＋h3—4－h1—4＝03、阻力定律对于任何风路，其阻力等于风阻与通过风量平方之积。

h i＝R i Q i2§5—2简单风网的性质一、串联风路两条以上的风路循序地首尾相接，中间无分岔与汇合的风路，叫串联风路。

由串联风路进行的通风叫串联通风，俗称“一条龙通风”。

1、风量串联风路总风量等于各支路的风量，即2、阻力串联风路总阻力等于各支路的阻力之和，即h 总＝h 1＋h 2＋…＋h n Pa3、风阻将h i ＝R i Q i 2代入上式，由于Q 总＝Q 1＝Q 2＝…＝Q n ，得R 总＝R 1＋R 2＋…＋R n即；串联风路总风阻等于各支路的风阻之和。

4、总等积孔由A ＝R 19.1 得R ＝（A19.1）2代入上式并化简得 21总A ＝211A ＋221A ＋ (21)A 或：A 总＝222211111n A A A +⋯++ m 2即：串联风路总等积孔平方的倒数等于各支路等积孔平方的倒数之和。

不同通风系统在深部矿井中的数值及实验分析摘要通风系统在地下运作中起着至关重要的作用。

在实验和数值意义上，本文阐述了通风系统在煤矿的尽头处工作的研究。

在一个真正的矿井巷道中采取的热丝测速仪的测量，已经被用来验证数值模型。

已经有三种不同类型的通风系统进行了数值研究：吹，排气和混合通风。

数值模型提供了详细的流场资料，空气的平均密度和甲烷的浓度。

这一信息使通风系统的效率对比着不同的标准：停滞的区域，空气污染区域和爆炸危险区域。

关键字：通风；煤矿；计算流体动力学；热丝测速仪；吹；排气；空气平均密度；爆炸危险区域。

1.引言煤深度达 1000 米的地下矿开采，产生了对人类最危险的工作环境之一。

此外，甲烷和煤尘存在产生爆炸的危险。

另外，在长期暴露于这些和其它空气污染物中有严重损害健康的危险性。

在煤矿开采过程中有两种空气污染的主要原因：第一，二氧化碳从内燃机中排出来。

第二，土壤中含有甲烷等气体。

因此，甲烷，煤尘和其他污染物主要聚集在矿区，旁边的尽头封闭的一面。

因此，它代表了风险最高领域。

但是，通过通风系统引入新鲜空气，在矿井中的污染物最有效地减少了通过将其迅速稀释。

为了达到目的，有必要连续不断和均匀地引入新鲜空气。

区域通风不足的存在可能会产生污染物风险的积累。

在某种程度上说，一个有效的通风系统是显然需要的。

长的通风管道，空气扩散器和风扇作为鼓风机或者抽风机工作构成了地下矿井通风系统。

这些元素的主要目的是提供新鲜空气，更重要的是，除去包括污染物和粉尘的空气，以便能够避免污染物在工作面的积聚。

无论工作条件的改善和工作的安全性都取决于通风系统消除有害污染物的能力。

一个具有广泛承认的事实是通风系统是合适的，当它确保所有领域的平均流速在管理规定中。

最近，出现了一种试图寻找进一步的限制性参数，当它要求评价通风系统的性能。

一些作者们已经发现了这些因素在公共场所的应用，但还不能应用于地下矿井。

通风质量是不能通过全局参数来完全量化的如换气全局参数。
