欧姆定律月考

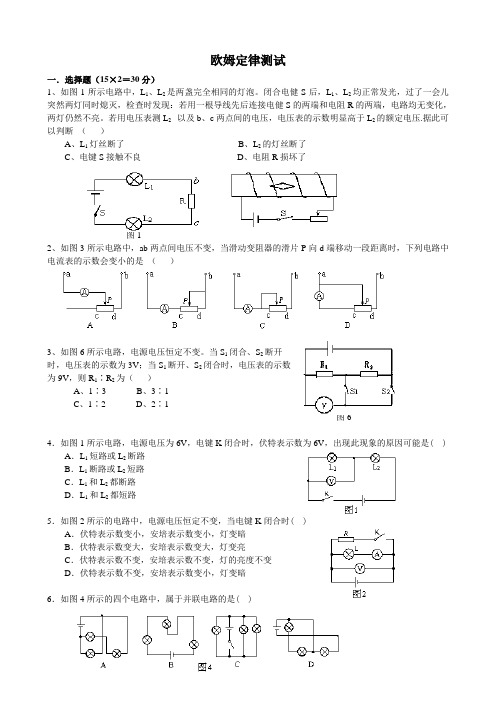

欧姆定律测试一．选择题（15×2＝30分）1、如图1所示电路中，L1、L2是两盏完全相同的灯泡。

闭合电健S后，L1、L2均正常发光，过了一会儿突然两灯同时熄灭，检查时发现：若用一根导线先后连接电健S的两端和电阻R的两端，电路均无变化，两灯仍然不亮。

若用电压表测L2 以及b、c两点间的电压，电压表的示数明显高于L2的额定电压.据此可以判断（）A、L1灯丝断了B、L2的灯丝断了C、电键S接触不良D、电阻R损坏了图12、如图3所示电路中，ab两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是（）3、如图6所示电路，电源电压恒定不变。

当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1∶R2为（）A、1∶3B、3∶1C、1∶2D、2∶1图64．如图1所示电路，电源电压为6V，电键K闭合时，伏特表示数为6V，出现此现象的原因可能是( )A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路5．如图2所示的电路中，电源电压恒定不变，当电键K闭合时( )A．伏特表示数变小，安培表示数变小，灯变暗B．伏特表示数变大，安培表示数变大，灯变亮C．伏特表示数不变，安培表示数不变，灯的亮度不变D．伏特表示数不变，安培表示数变小，灯变暗6．如图4所示的四个电路中，属于并联电路的是( )7．在图5所示的电路中，电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P 位于中点时，伏特表的示数为2V ，安培表的示数为0.2A ；当滑片P 位于滑动变阻器的最右端时，伏特表的示数为( )A ．3VB ．4VC ．6VD ．8V8. 在图4所示的电路中，电源电压保持不变，闭合开关S ，将变阻器的滑片向右移动，则( )A.灯泡亮度变暗，安培表示数变小B.灯泡亮度变亮，安培表示数不变C.灯泡亮度不变，安培表示数变小D.灯泡亮度不变，安培表示数变大9. 如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。

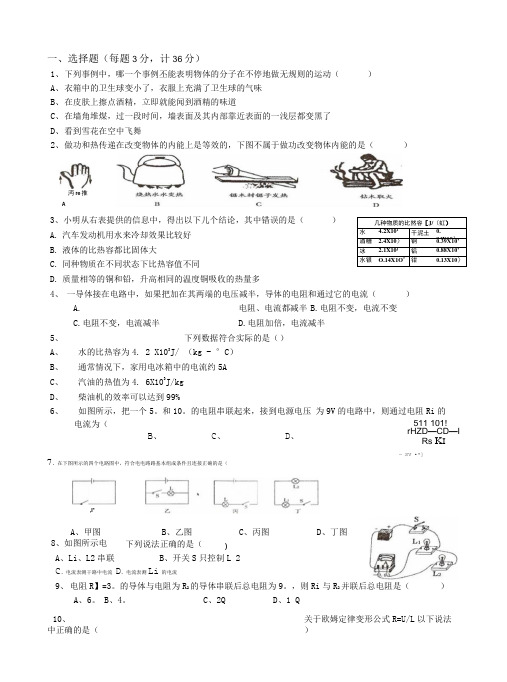

电流为（） B 、0.8A C 、O.53A D 、0.6A7、在下图所示的四个电路图中，符合电电路路基本组成条件且连接正确的是（511 101! rHZD —CD —IRs K I— SV •*]A、甲图 B 、乙图C 、丙图D 、丁图8、如图所示电路， 下列说法正确的是（ )一、选择题（每题3分，计36分）1、 下列事例中，哪一个事例丕能表明物体的分子在不停地做无规则的运动（ ）A 、 衣箱中的卫生球变小了，衣服上充满了卫生球的气味B 、 在皮肤上擦点酒精，立即就能闻到酒精的味道C 、 在墙角堆煤，过一段时间，墙表面及其内部靠近表面的一浅层都变黑了D 、 看到雪花在空中飞舞2、 做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（）3、小明从右表提供的信息中，得出以下儿个结论，其中错误的是（ ）A. 汽车发动机用水来冷却效果比较好B. 液体的比热容都比固体大C. 同种物质在不同状态下比热容值不同D. 质量相等的铜和铅，升高相同的温度铜吸收的热量多4、 一导体接在电路中，如果把加在其两端的电压减半，导体的电阻和通过它的电流（）A.电阻、电流都减半 B.电阻不变，电流不变C.电阻不变，电流减半D.电阻加倍，电流减半5、 下列数据符合实际的是（ ）A 、 水的比热容为4. 2 X103J/ （kg - °C） B 、 通常情况下，家用电冰箱中的电流约5A C 、 汽油的热值为4. 6X103J/kg D 、柴油机的效率可以达到99%6、如图所示，把一个5。

和10。

的电阻串联起来，接到电源电压 为9V 的电路中，则通过电阻Ri 的9、 电阻R 】=3。

的导体与电阻为R 2的导体串联后总电阻为9。

，则Ri 与R 2并联后总电阻是（）A 、6。

B 、4。

C 、2QD 、1 Q10、关于欧姆定律变形公式R=U/L 以下说法中正确的是（）几种物质的比然容［J/（虹）水 4.2X101 干泥土 0.84X10〉 酒糟 2.4X10〉 钢0.39X10’ 冰 2.1X10J 铝 0.88X10’ 水银 O.14X1O 3 钳0.13X10〉沔re 推A,I*A 、Li 、L2串联B 、开关S 只控制L 2C 、电流表测干路中电流D 、电流表测Li 的电流A.导体的电阻与这段导体两端的电压成正比B.导体的电阻与这段导体的电流成反比C.电压一定时，导体中的电流越大，导体的电阻越小D.利用这个公式可以计算电阻，但是电阻和电压、电流无关10、如右图所示电路，以下说法正确的是（）A.只接通S2，灯亮且电铃响B.只接通S”灯亮且电铃响C.只断开S3,灯亮且电铃响D.只断开S”灯亮且电铃响12、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大，应把滑片PLP2放在：（）A. Pi放在最右端，P2放在最右端;B. P1放在最左端，P2放在最左端;C. P1放在最右端，P2放在最左端；D・P1放在最左端，P2放在最右端.二、填空题（每空1分，计14分）11、自然界中有两种电荷，人们把用绸子摩擦过的玻璃棒上带的电荷叫做毛皮摩擦过的橡胶棒上带的电荷叫做O12、语言复读机工作时需要6V的电源，可以用节干电池联起来使用。

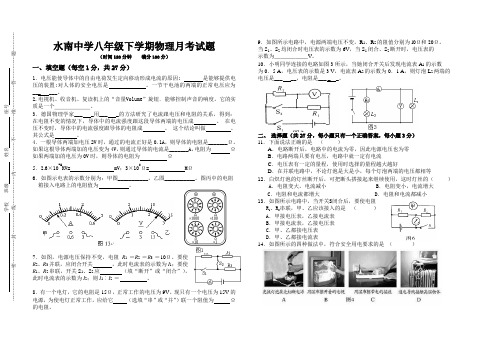

水南中学八年级下学期物理月考试题（时间120分钟满分100分）一、填空题（每空1分，共27分）1．电压能使导体中的自由电荷发生定向移动形成电流的原因; 是能够提供电压的装置;对人体的安全电压是。

一节干电池的两端的正常电压应为___ ___。

2.电视机、收音机、复读机上的“音量Volume”旋钮．能够控制声音的响度。

它的实质是一个 。

3．德国物理学家___ _用___ _的方法研究了电流跟电压和电阻的关系，得到：在电阻不变的情况下，导体中的电流强度跟这段导体两端的电压成。

在电压不变时，导体中的电流强度跟导体的电阻成。

这个结论叫做。

其公式是。

4．一根导体两端加电压2V时，通过的电流正好是0.1A，则导体的电阻是_______Ω。

如果这根导体两端加的电压变为4V，则通过导体的电流是_______A，电阻为Ω如果两端加的电压为0V时，则导体的电阻为Ω5．2.6×10-5KV= mV；3×108Ω= MΩ6．如图示电表的示数分别为：甲图___________，乙图___________。

图丙中的电阻箱接入电路上的电阻值为。

7．如图，电源电压保持不变，电阻R1 ＝R2 ＝R3 ＝10Ω。

要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应（填“断开”或“闭合”），此时电流表的示数为I2；则I1︰I2 ＝。

8．有一个电灯，它的电阻是15Ω，正常工作的电压为9V。

现只有一个电压为15V的电源，为使电灯正常工作，应给它（选填“串”或“并”）联一个阻值为Ω的电阻。

9．如图所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω。

当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为___________V。

10．小明同学连接的电路如图3所示，当她闭合开关后发现电流表A1的示数为0．5 A，电压表的示数是3 V，电流表A2的示数为0．1 A，则灯泡L2两端的电压是___ __，电阻是___ _ _。

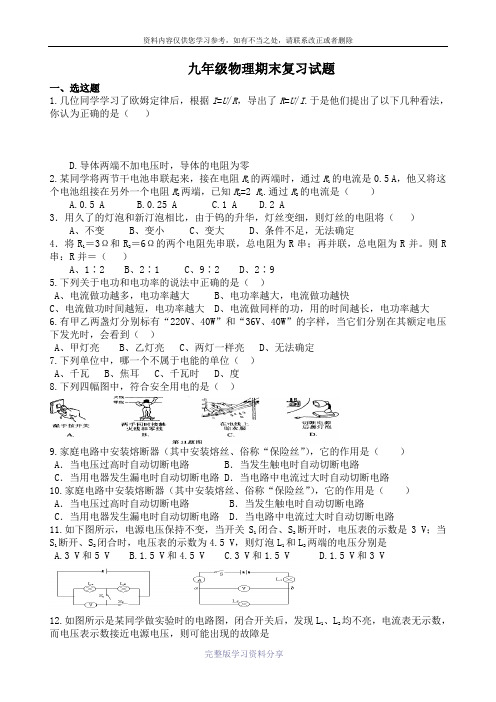

九年级物理期末复习试题一、选这题1.几位同学学习了欧姆定律后，根据I =U /R ，导出了R =U /I .于是他们提出了以下几种看法，你认为正确的是（ ）D.导体两端不加电压时，导体的电阻为零2.某同学将两节干电池串联起来，接在电阻R 1的两端时，通过R 1的电流是0.5 A ，他又将这个电池组接在另外一个电阻R 2两端，已知R 2=2 R 1.通过R 2的电流是（ ）A.0.5 AB.0.25 AC.1 AD.2 A3．用久了的灯泡和新汀泡相比，由于钨的升华，灯丝变细，则灯丝的电阻将（ ）A 、不变B 、变小C 、变大D 、条件不足，无法确定4．将R 1＝3Ω和R 2＝6Ω的两个电阻先串联，总电阻为R 串；再并联，总电阻为R 并。

则R串：R 并＝（ ）A 、1∶2B 、2∶1C 、9∶2D 、2∶95.下列关于电功和电功率的说法中正确的是（ ）A 、电流做功越多，电功率越大B 、电功率越大，电流做功越快C 、电流做功时间越短，电功率越大D 、电流做同样的功，用的时间越长，电功率越大6.有甲乙两盏灯分别标有“220V 、40W ”和“36V 、40W ”的字样，当它们分别在其额定电压下发光时，会看到（ ）A 、甲灯亮B 、乙灯亮C 、两灯一样亮D 、无法确定7.下列单位中，哪一个不属于电能的单位（ ）A 、千瓦B 、焦耳C 、千瓦时D 、度8.下列四幅图中，符合安全用电的是（ ）9.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）A ．当电压过高时自动切断电路B ．当发生触电时自动切断电路C ．当用电器发生漏电时自动切断电路D ．当电路中电流过大时自动切断电路10.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）A ．当电压过高时自动切断电路B ．当发生触电时自动切断电路C ．当用电器发生漏电时自动切断电路D ．当电路中电流过大时自动切断电路11.如下图所示，电源电压保持不变，当开关S 1闭合、S 2断开时，电压表的示数是3 V ；当S 1断开、S 2闭合时，电压表的示数为4.5 V ，则灯泡L 1和L 2两端的电压分别是A.3 V 和5 VB.1.5 V 和4.5 VC.3 V 和1.5 VD.1.5 V 和3 V12.如图所示是某同学做实验时的电路图，闭合开关后，发现L 1、L 2均不亮，电流表无示数，而电压表示数接近电源电压，则可能出现的故障是a点之间有断路 B.a、L、b之间有断路2b点之间有断路13.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是A BC D二、填空14．图中有四组不同的电阻，已知R1<R2，由图可以看出电阻值最小的一组是______。

物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A. 电流表的示数变大，小灯泡变亮B. 电流表的示数变小，小灯泡变亮C. 电压表的示数变小，小灯泡不亮D. 电压表的示数变大，小灯泡不亮【答案】D【解析】【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

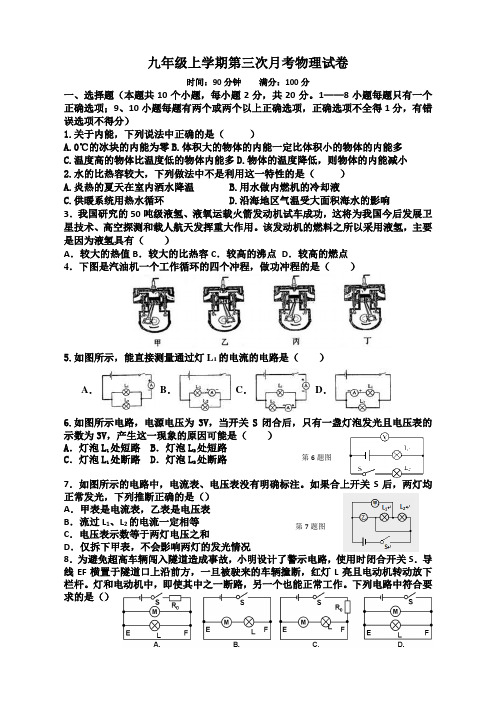

九年级上学期第三次月考物理试卷时间：90分钟满分：100分一、选择题（本题共10个小题，每小题2分，共20分。

1——8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）1.关于内能，下列说法中正确的是（ ）A.0℃的冰块的内能为零B.体积大的物体的内能一定比体积小的物体的内能多C.温度高的物体比温度低的物体内能多D.物体的温度降低，则物体的内能减小2.水的比热容较大，下列做法中不是利用这一特性的是（ ）A.炎热的夏天在室内洒水降温B.用水做内燃机的冷却液C.供暖系统用热水循环D.沿海地区气温受大面积海水的影响3．我国研究的50吨级液氢、液氧运载火箭发动机试车成功，这将为我国今后发展卫星技术、高空探测和载人航天发挥重大作用。

该发动机的燃料之所以采用液氢，主要是因为液氢具有（ ）A ．较大的热值B ．较大的比热容C ．较高的沸点D ．较高的燃点4．下图是汽油机一个工作循环的四个冲程，做功冲程的是（ ）5.如图所示，能直接测量通过灯L 1的电流的电路是（ ）A ．B ．C ．D ．6.如图所示电路，电源电压为3V ，当开关S 闭合后，只有一盏灯泡发光且电压表的示数为3V ，产生这一现象的原因可能是（ ）A ．灯泡L 1处短路B ．灯泡L 2处短路C ．灯泡L 1处断路D ．灯泡L 2处断路7．如图所示的电路中，电流表、电压表没有明确标注。

如果合上开关S 后，两灯均正常发光，下列推断正确的是（）A ．甲表是电流表，乙表是电压表B ．流过L 1、L 2的电流一定相等C ．电压表示数等于两灯电压之和D ．仅拆下甲表，不会影响两灯的发光情况8．为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S ．导线EF 横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L 亮且电动机转动放下栏杆。

灯和电动机中，即使其中之一断路，另一个也能正常工作。

下列电路中符合要求的是（）9. 在如图所示电路中，电源电压不变，当滑动变阻器的滑片P 由右端向中点移 动时，下列说法不正确的是（ ）A ．电流表的示数变小B ．电压表的示数变小C ．电流表的示数不变D ．电路总电流减小 10.在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V ，滑动变阻器上标有“15Ω 1A ”字样．在a 、b 间先后接入不同阻值的定值电阻，移动滑片P ，使电压表示数为1.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 间时，电压表示数始终无法达到1.5V，其原因可能是（） A ．电源电压3V 太高 B ．滑动变阻器最大阻值太小 C ．20Ω的阻值太大 D ．控制的电压1.5V 太高二、填空题（本题共11个小题，每空1分，共27分）11．一切物体，不论温度高低，都具有 能．在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的，这是因为水的 较大．12．金属、人体等是导体，导电性能好．塑料、橡胶等是 体，导电性能比较差．锗、硅导电性能介于导体和绝缘体之间，常常称做 ．13．德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 ．14．在干燥的天气里，用塑料梳子梳头发，头发会随着梳子飘起来，这是用 的方法使物体带电，带电体具有 的性质．15．用煤气灶烧水时，燃烧1kg 的煤气，使100kg 的水从20℃升高到70℃，则水吸收的热量是 J ，煤气完全燃烧放出的热量是 J （q 煤气=4.2×107J/kg ） 16．将标有“20Ω.1A ”和“30Ω.0.5A ”两个定值电阻串联在同一电路中，当电路闭合时，通过它们的电流之比I 1：I 2= ，它们两端所能加的最大电压为 V ．如把这两个电阻改为并联后接到同一电路中，那么两电阻中的电流之比为 ，18.如图甲所示的电路中，电灯L 1的电阻为10Ω，开关闭合后，、的示数分别如图乙所示，则的示数为 V ，L 1两端的电压为 V ，通过L 2的电流为 A ．19．如图所示是用同一酒精灯加热使100g 冰熔化成水，根据实验数据绘制成的温度随时间变化的图像。

人教版九年级物理上册第三次月考试卷（带有答案解析）（考试范围：第十七章考试时间：90分钟试卷满分：90分）学校:___________班级：___________姓名：___________考号：___________一、单选题（每题3分，共18分）。

1．关于欧姆定律 , 下列叙述中错误的是（）A．在相同电压下 , 导体的电流和电阻成反比B．对同一个导体 , 导体中的电流和电压成正比C．因为电阻是导体本身的性质 , 所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关 , 也与导体的电阻有关2．如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。

下列对ΔΔUI比值的判断正确的是（）A．变大B．不变C．变小D．先变大再变小3．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路4．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变大，电压表V示数变大B．电流表A2示数变小，电压表V示数变小C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变5．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中R1、R2的I—U关系图像如图乙所示，则下列判断正确的是（）A．图线A是电阻R1的I—U关系图像B．电源电压为20VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω6．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。

第十七章：欧姆定律章末综合检测（提升卷）物理（考试时间：90分钟试卷满分：100分）第Ⅰ卷选择题（共32分）一、单项选择题（本题共16小题，每小题2分，共32分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

）1．（24-25九年级上·黑龙江哈尔滨·月考）关于欧姆定律UIR=及其变形式URI=，下列说法正确的是（）A．由UIR=可知，电阻一定时，通过导体的电流与其两端的电压成正比B．由U IR=可知，电阻一定时，导体两端的电压与通过导体的电流成正比C．由URI=可知，导体的电阻与其两端的电压成正比，与其通过的电流成正比D．以上说法都正确2．（23-24九年级上·四川广元·期末）如图所示，R1的阻值为15Ω，只闭合开关S1时，电流表的示数为0.4A；同时闭合开关S1和S2时，电流表的示数为0.5A。

下列说法正确的是（）A．电源电压为7.5VB．R2的阻值为12ΩC．S1、S2都闭合时，通过R1与R2的电流之比是4∶1D．S1、S2都闭合时，R1与R2两端的电压之比为4∶53．（24-25九年级上·山东泰安·月考）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。

下列分析正确的是（）∶只闭合S1，电压表可以测量出电源两端的电压∶只闭合S1，电流表可以测量出通过L2的电流∶先闭合S1，再闭合S2，L1的亮度不变∶先闭合S1，再闭合S2，电流表和电压表的示数均不变A ．只有∶∶∶正确B ．只有∶∶∶正确C ．只有∶∶∶正确D ．只有∶∶∶正确4．（23-24九年级下·山东泰安·期中）如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V ，定值电阻分别为5Ω、10Ω、20Ω，滑动变阻器规格为“25Ω 0.5A”，电压表（量程为0~3V ），电流表（量程为0~0.6A ）。

图7-22图7-23 图7-21 欧姆定律迎月考练习题（金坤）1．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。

要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“I 2；则I 1︰I 2 = 。

2．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.3. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。

他出现错误的原因是____________________ ___，实际电压应是___________。

4．欧姆定律的表达式为 ，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 。

两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。

．5．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻．6．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路7．如图7-24所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是（ ）A ．两表示数都变大B ．两表示数都变小C ．电流示数变大，电压表示数变小D ．电流示数变小，电压表示数变大8．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ）A ．电阻变大，电流减小B ．电阻变小，电流增大C ．电阻和电流都增大D ．电阻和电流都减小9．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来D ．他去抓两根电线前，零线被助手切断了图7-2410．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是 A ．R 串在Ⅱ区域，R 并在Ⅲ区域 B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅰ区域，R 并在Ⅲ区域11.（常德中考）小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V ，已经连接如下图所示电路。

欧姆定律考试题型及答案
1. 单项选择题
欧姆定律描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流I 与电压V成正比，与电阻R成反比。

以下哪个选项正确地表达了欧姆定律的数学公式？
A. V = IR
B. I = V/R
C. V = R/I
D. I = V + R
答案：B
2. 多项选择题
在电路中，电阻的单位是欧姆，电流的单位是安培，电压的单位是伏特。

以下哪些单位是正确的？
A. 电阻单位：欧姆
B. 电流单位：安培
C. 电压单位：伏特
D. 电阻单位：伏特
答案：A, B, C
3. 填空题
当电路中的电阻为10欧姆，电压为5伏特时，根据欧姆定律，电路中的电流为_______安培。

答案：0.5
4. 计算题
一个电路中的电阻为20欧姆，通过该电阻的电流为0.2安培。

请计算该电路的电压。

答案：4伏特
5. 判断题
如果电路中的电阻增加，而电压保持不变，那么电流会减小。

这个说法是否正确？
A. 正确
B. 错误
答案：A
6. 简答题
请解释为什么在并联电路中，总电阻小于任何一个单独的电阻。

答案：在并联电路中，电流有多条路径流动，因此总电阻是由各个电阻并联后的等效电阻决定的。

根据并联电阻的计算公式1/R总 = 1/R1 + 1/R2 + ... + 1/Rn，可以看出总电阻R总总是小于任何一个单独的电阻R1、R2、...、Rn。

这是因为并联电路增加了电流的流动路径，从而降低了总电阻。
