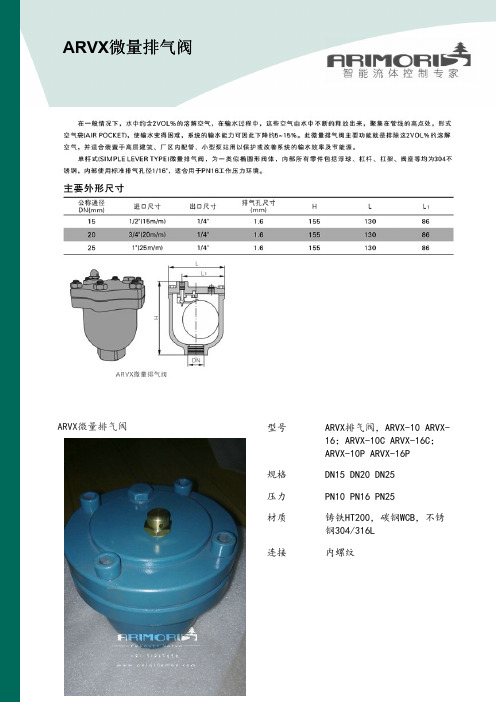

ARVX微量排气阀型号ARVX排气阀，ARVX-10ARVX-16；ARVX-10C ARVX-16C；ARVX-10P ARVX-16P 规格DN15DN20DN25压力PN10PN16PN25材质铸铁HT200，碳钢WCB，不锈钢304/316L 连接内螺纹ARVX 微量排气阀15160225902016026598251802651103220026511040220320125502503201256528032513080310385160100350385170125400430200150450430210200500560240250650690290300800800335350850880375简介ARVX型微量排气阀：本阀为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢，内部使用标准排气孔径1/16"，适合用于PN16工作压力环境。
作用在一般情况下，水中约含2VOL％的溶解空气，在输水过程中，这些空气由水中不断的释放出来，聚集在管线的高点处，形式空气袋(AIR POCKET)，使输水变得困难，系统的输水能力可因此下降约5~15％。
此微量排气阀主要功能就是排除这2VOL％的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节能源。
结构尺寸规格DN G 出口尺寸排气口尺寸L L1H 151/2"1/4 1.613086155203/4"1/4 1.613086155251"1/4 1.613086155321-1/4"1/41.613086155安装要求1.于安装前，请先检查并清除主体内的杂物。
2.在阀前装一只闸阀，以便下次的安装维修。
阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3.若微量排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。

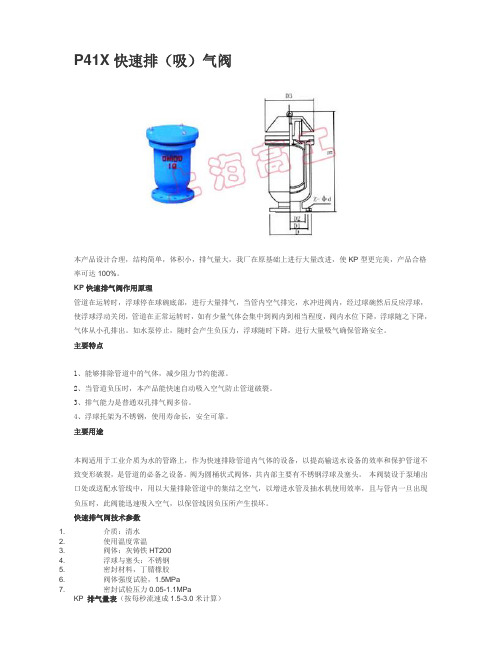

P41X快速排（吸）气阀本产品设计合理，结构简单，体积小，排气量大，我厂在原基础上进行大量改进，使KP型更完美，产品合格率可达100%。
KP快速排气阀作用原理管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。
如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。
主要特点1、能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢，使用寿命长，安全可靠。
主要用途本阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。
阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。
本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
快速排气阀技术参数1. 介质：清水2. 使用温度常温3. 阀体：灰铸铁HT2004. 浮球与塞头：不锈钢5. 密封材料，丁腈橡胶6. 阀体强度试验，1.5MPa7. 密封试验压力0.05-1.1MPaKP 排气量表（按每秒流速成1.5-3.0米计算）QB-2,QB2-10法兰双口快速排气阀双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。
工作原理当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。

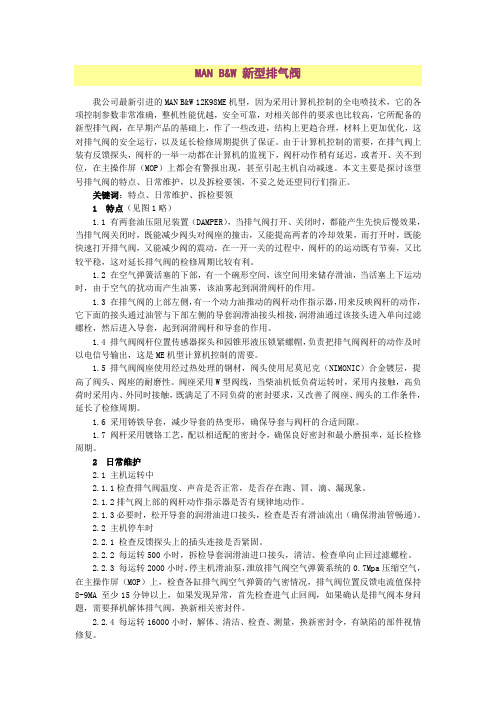

MAN B&W 新型排气阀我公司最新引进的MAN B&W 12K98ME机型，因为采用计算机控制的全电喷技术，它的各项控制参数非常准确，整机性能优越，安全可靠，对相关部件的要求也比较高，它所配备的新型排气阀，在早期产品的基础上，作了一些改进，结构上更趋合理，材料上更加优化，这对排气阀的安全运行，以及延长检修周期提供了保证。
由于计算机控制的需要，在排气阀上装有反馈探头，阀杆的一举一动都在计算机的监视下，阀杆动作稍有延迟，或者开、关不到位，在主操作屏（MOP）上都会有警报出现，甚至引起主机自动减速。
本文主要是探讨该型号排气阀的特点、日常维护，以及拆检要领，不妥之处还望同行们指正。
关键词：特点、日常维护、拆检要领1 特点（见图1略）1.1 有两套油压阻尼装置（DAMPER），当排气阀打开、关闭时，都能产生先快后慢效果，当排气阀关闭时，既能减少阀头对阀座的撞击，又能提高两者的冷却效果，而打开时，既能快速打开排气阀，又能减少阀的震动，在一开一关的过程中，阀杆的的运动既有节奏，又比较平稳，这对延长排气阀的检修周期比较有利。
1.2 在空气弹簧活塞的下部，有一个碗形空间，该空间用来储存滑油，当活塞上下运动时，由于空气的扰动而产生油雾，该油雾起到润滑阀杆的作用。
1.3 在排气阀的上部左侧，有一个动力油推动的阀杆动作指示器，用来反映阀杆的动作，它下面的接头通过油管与下部左侧的导套润滑油接头相接，润滑油通过该接头进入单向过滤螺栓，然后进入导套，起到润滑阀杆和导套的作用。
1.4 排气阀阀杆位置传感器探头和园锥形液压锁紧螺帽，负责把排气阀阀杆的动作及时以电信号输出，这是ME机型计算机控制的需要。
1.5 排气阀阀座使用经过热处理的钢材，阀头使用尼莫尼克（NIMONIC）合金镀层，提高了阀头、阀座的耐磨性。
阀座采用W型阀线，当柴油机低负荷运转时，采用内接触，高负荷时采用内、外同时接触，既满足了不同负荷的密封要求，又改善了阀座、阀头的工作条件，延长了检修周期。
