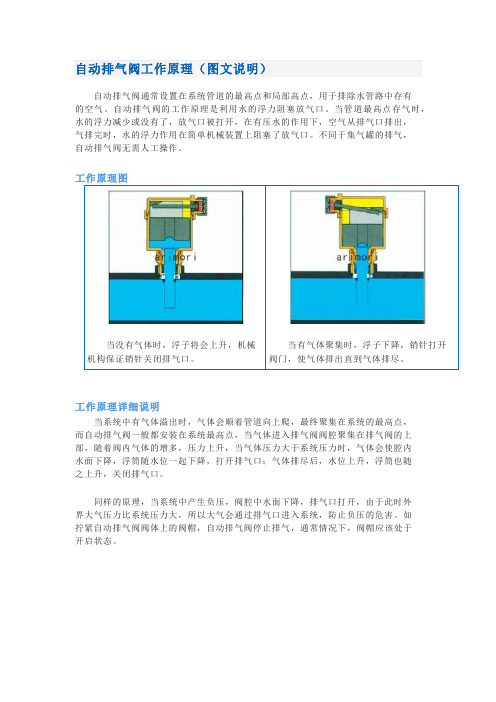

自动排气阀通常设置在系统管道的最高点和局部高点，用于排除水管路中存有
的空气。
自动排气阀的工作原理是利用水的浮力阻塞放气口。
当管道最高点存气时，水的浮力减少或没有了，放气口被打开，在有压水的作用下，空气从排气口排出，
气排完时，水的浮力作用在简单机械装置上阻塞了放气口。
不同于集气罐的排气，
自动排气阀无需人工操作。
当没有气体时，浮子将会上升，机械机构保证销针关闭排气口。
当有气体聚集时，浮子下降，销针打开阀门，使气体排出直到气体排尽。
工作原理详细说明
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
同样的原理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。
如拧紧自动排气阀阀体上的阀帽，自动排气阀停止排气，通常情况下，阀帽应该处于开启状态。
自动排气阀内部结构2.机械部件卡死 2.清除障碍物3.电压太低 3.躲过用电高峰4.导线细 4.更换2平方毫米以上铜芯导线1.吸水管路漏气 1.查出漏气部位并密封2.水位低于泵吸程 2.降低泵的安装高度3.泵腔缺水 3.打开注水塞把泵腔注满水打开龙头不马出水 1.逆止阀泄漏 1.拆卸阀门检查是否有异物卡住或焦垫变形，螺母松动等打开龙头断续出水，压力开关不接通或频繁动作。
1.管路压力波动动，不稳定，高于开关设定压力，使开关断开。
1.适当调高压力开关设定压力，先断电，拆下透明罩，用螺丝刀向"+"号方向拧动.2.开大水龙头，减小水流阻力。
关闭龙头电机不停或开关频繁动作管路压力波动，低于开关设定压力，无法保证开关彻底断开. 1.检查出水管路及龙头是否漏水2.检查压力罐是否漏水3.检查逆止阀是否泄4.适当调低开关压力值，先断电，拆下透明罩，用螺丝刀向"+"号方向拧动首页>>产品中心>>单口排气阀产品型号：QB1-10产品名称：单口排气阀产品特点：本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。
本阀分为丝扣式和法兰式两种排气阀。
QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
二、工作原理:管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。
当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、零件材料:1、阀体、铸铁2、阀盖、铸铁3、浮球、不锈钢4、塞头、橡胶5、排气阀、黄铜6、螺丝、螺帽、元钢四、单口排气阀主要尺寸:DN H D D1 Z-фd法兰式15 245 195 160 4-18 20 245 195 160 4-18 25 245 195 160 4-18丝口式15、20 245 25、32 245 40、50 310订货须知：一、①单口排气阀产品名称与型号②单口排气阀口径③单口排气阀是否带附件二、若已经由设计单位选定公司的单口排气阀型号，请按单口排气阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品:快速排气阀自力式平衡阀微量排气阀双口排气阀复合式排气阀不锈钢排气阀排气阀>>单口排气阀>>单口自动排气阀产品名称：单口自动排气阀产品型号：QB1产品口径：DN15-80产品压力：1.6Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
自动排气阀安装自动排气阀安装：1、OR自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气。
2、OR自动排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。
3、OR自动排气阀一般安装在系统的最高点，有利于提高排气效率。
OR排气阀的优点：1.OR排气阀的浮筒采用低密度的PPR和复合材料材料，此材料即使长时间在高温水的浸泡下也不会产生变形。
不会造成浮筒活动困难。
2. OR排气阀的浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3.OR排气阀的杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
排气阀的安装：1.排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气；2.排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流；3.排气阀一般安装在系统的最高点，有利于提高排气效率。
排气阀的结构图：1、空调排气阀空调排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：3/8″空调排气阀结构：阀体：黄铜阀杆：黄铜浮筒：PP2、高温排气阀高温排气阀的技术参数：最大工作压力：10bar 最高工作温度：200℃连接方式：外螺纹口径：3/8″-1/2″高温排气阀的结构：阀体：黄铜阀杆：黄铜浮筒：高聚物3、暖气排气阀暖气排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：1/2″-3/4″暖气排气阀的结构：阀体：黄铜阀杆：黄铜浮筒：PP4、大流量排气阀大流量排气阀的技术参数：最大工作压力：16bar 最高工作温度：90℃接口尺寸：3/4″-1″大流量排气阀的结构：阀体：黄铜浮球：热塑低密度PP排气阀的工作原理：当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
自动排气阀部结构2.机械部件卡死 2.清除障碍物3.电压太低 3.躲过用电高峰4.导线细 4.更换2平方毫米以上铜芯导线1.吸水管路漏气 1.查出漏气部位并密封2.水位低于泵吸程 2.降低泵的安装高度3.泵腔缺水 3.打开注水塞把泵腔注满水打开龙头不马出水 1.逆止阀泄漏 1.拆卸阀门检查是否有异物卡住或焦垫变形，螺母松动等打开龙头断续出水，压力开关不接通或频繁动作。
1.管路压力波动动，不稳定，高于开关设定压力，使开关断开。
1.适当调高压力开关设定压力，先断电，拆下透明罩，用螺丝刀向"+"号方向拧动.2.开大水龙头，减小水流阻力。
关闭龙头电机不停或开关频繁动作管路压力波动，低于开关设定压力，无法保证开关彻底断开. 1.检查出水管路及龙头是否漏水2.检查压力罐是否漏水3.检查逆止阀是否泄4.适当调低开关压力值，先断电，拆下透明罩，用螺丝刀向"+"号方向拧动首页>>产品中心>>单口排气阀一、产品概述:产品型号：QB1-10产品名称：单口排气阀产品特点：本阀门为圆桶状式阀体，其部结构主要有不锈钢浮球。
本阀分为丝扣式和法兰式两种排气阀。
QBI型适用与工作温度≤80℃的管路上，作为排除管路气体的设备。
二、工作原理:管开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。
当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、零件材料:1、阀体、铸铁2、阀盖、铸铁3、浮球、不锈钢4、塞头、橡胶5、排气阀、黄铜6、螺丝、螺帽、元钢四、单口排气阀主要尺寸:DN H D D1 Z-фd法兰式15 245 195 160 4-18 20 245 195 160 4-18 25 245 195 160 4-18丝口式15、20 245 25、32 245 40、50 310订货须知：一、①单口排气阀产品名称与型号②单口排气阀口径③单口排气阀是否带附件二、若已经由设计单位选定公司的单口排气阀型号，请按单口排气阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品:快速排气阀自力式平衡阀微量排气阀双口排气阀复合式排气阀不锈钢排气阀排气阀>>单口排气阀>>单口自动排气阀产品名称：单口自动排气阀产品型号：QB1产品口径：DN15-80产品压力：1.6Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
自动排气阀产品品牌PSKEE-立洛阀业（上海）有限公司产品型号ZP88产品口径DN15/20/25产品压力 1.6Mpa产品材质不锈钢产品应用采暖,热泵,空调系统不锈钢自动排气阀简述：ZP88不锈钢自动排气阀利用浮子随液面升降之力，联动排气装置启闭，达到自动排气的目的。
当气体被收集到阀体内时，由于气压作用，阀体内液面下移，浮子随之下降，其降至下限时，联动杠杆系统，打开排气阀阀口,放出带压气体，结果因阀内压力减小液面随之上移，浮子上升，在弹簧弹力作用下，排气口关闭。
这样气体就不断被收集、排放、再收集、再排放，完成管道及设备系统的自动排气过程。
不锈钢自动排气阀作用：暖气系统及暖通空调系统的运行过程中，水在加热时释放的气体（如氢气、氧气等）带来的众多不良影响会损坏系统及降低热效应，这些气体如不能及时排掉会产生很多不良后果。
诸如：由氧化导致的腐蚀；散热器里气袋的形成；热水循环不畅通不平衡，使某些散热器局部不热；管道带气运行时的噪声；循环泵的涡空现象。
由此可见运用自动排气阀的重要作用。
不锈钢自动排气阀工作原理：ZP88不锈钢自动排气阀设计考虑了己知的所有不利因素，（如水中的杂质、油、悬浮物等、排气时阀内液体产生的动荡；排气阀所连接的管道和设备的振动等。
）具有优良的性能：不管是在系统刚加水运行（系统刚运行时，有大量的气体排出。
）还是在系统压力过高需适度排水卸压时，都能可靠运行。
不锈钢自动排气阀结构图：不锈钢自动排气阀应用：自动排气阀用于独立采暖系统，集中供热系统，地板辐射采暖系统，太阳能采暖系统，热泵系统，中央空调，采暖锅炉等。
地暖（地热）是一套系统，从地暖盘管到分水器的固定安装以及自动排气阀门管件的连接有着严格的工艺要求，在冬季供暖时，开启地暖用户首先需要排气，那么排气就需要用到排气阀。
自动排气阀安装使用说明：1、自动排气阀垂直安装本阀，垂直管道必须安装在最高点，水平管道必须安装在最末端。
2、排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；3、自动排气阀安装后，需将上端小螺帽拧松，以保证气体能顺利排除。
自动排气阀原理自动排气阀原理：当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一样都安装在系统最高点，当气体进入自动排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一路下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
一样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于现在外界大气压力比系统压力大，因此大气会通过排气口进入系统，避免负压的危害。
如拧紧排气阀阀体上的阀帽，自动排气阀停止排气，通常情形下，阀帽应该处于开启状态。
自动排气阀的价钱:就拿意大利OR自动排气阀来做参考，因为其性价比相对是比较高的。
1、自动侧排排气阀，侧排自动排气阀049九、0500系列的价钱正常零售价钱在50-55元之间。
2、顶排自动排气阀，顶排自动排气阀0502系列分为黄铜跟黄铜镀镍2种，通常镀镍的比黄铜的要贵到5元左右，1/2"的价钱在63左右，3/4“的价钱在68左右.3、高温自动排气阀，因为其耐高温性能，因此一样用在太阳能高温系统或模温机系统里面，其正常售价在220上。
自动排气阀的作用：自动排气阀应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。
因为水中通常都溶有必然的空气，而且空气的溶解度随着温度的升高而减少，如此水在循环的进程中气体慢慢从水中分离出来，并慢慢聚在一路形成大的气泡乃至气柱，因为有水的补充，因此常常有气体产生。
自动OR排气阀的优势：自动排气阀的浮筒采纳低密度的PPR和复合材料材料，此材料即便长时刻在高温水的浸泡下也可不能产生变形。
可不能造成浮筒活动困难。
2. OR自动排气阀的浮筒杠杆采纳硬质塑料，杠杆与浮筒和支座之间的联接都采纳活动联接，故可不能在长期运行时产生锈蚀，致使系统不能工作而发生漏水。
自动排气阀的杠杆的密封端脸部份是采纳弹簧支撑，能够随杠杆的运动相应伸缩，保证在不排气的情形下的密封性。
自动排气阀内部结构2.清除障碍物2.机械部件卡死躲过用电高峰电压太低3. 3.平方毫米以上铜芯导线4.更换2 4.导线细查出漏气部位并密封吸水管路漏气1. 1. 降低泵的安装高度水位低于泵吸程 2. 2. 打开注水塞把泵腔注满水 3. 3.泵腔缺水螺母松动 1.拆卸阀门检查是否有异物卡住或焦垫变形，打开龙头不马出水 1.逆止阀泄漏等管路压力波动动，不稳定，高于开 1.打开龙头断续出水，压力开关不接通或频繁动作。
适当调高压力开关设定压力，先断电，拆下透明罩，用螺 1.关设定压力，使开关断开。
开大水龙头，减小水流阻力。
?号方向拧动.2.丝刀向关闭龙头电机不停或开关频繁动作检查出水管路及龙1.管路压力波动，低于开关设定压力，无法保证开关彻底断开.拆适当调低开关压力值，先断电，检查压力罐是否漏水3.检查逆止阀是否泄4.2.头是否漏水号方向拧动下透明罩，用螺丝刀向?首页>>产品中心>>单口排气阀: 一、产品概述QB1-10 产品型号：产品名称：单口排气阀产品特点：本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。
本阀分为丝扣式和法兰式两种排气阀。
QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
二、工作原理:管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。
当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、零件材料:1、阀体、铸铁2、阀盖、铸铁3、浮球、不锈钢4、塞头、橡胶5、排气阀、黄铜6、螺丝、螺帽、元钢四、单口排气阀主要尺寸:订货须知：一、①单口排气阀产品名称与型号②单口排气阀口径③单口排气阀是否带附件二、若已经由设计单位选定公司的单口排气阀型号，请按单口排气阀型号请您尽量提供设计图纸和详细参数，,三、当使用的场合非常重要或环境比较复杂时相关产品:快速排气阀自力式平衡阀微量排气阀．双口排气阀复合式排气阀不锈钢排气阀排气阀>>单口排气阀>>单口自动排气阀产品名单口自动排气阀称：型品产QB1号：口产品DN15-80径：压品产1.6Mpa力：材产品铸钢、不锈钢、合金钢等质、、铜2030-65℃连接方式内螺纹外首页>>产品中心>>复合式排气阀一、产品[复合式排气阀]的详细资料:产品型号：CARX产品名称：复合式排气阀产品特点：本产品用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工．作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。
自动排气阀内部结构2.机械部件卡死 2.清除障碍物3.电压太低 3.躲过用电高峰4.导线细 4.更换2平方毫米以上铜芯导线1.吸水管路漏气 1.查出漏气部位并密封2.水位低于泵吸程 2.降低泵的安装高度3.泵腔缺水 3.打开注水塞把泵腔注满水打开龙头不马出水 1.逆止阀泄漏 1.拆卸阀门检查是否有异物卡住或焦垫变形，螺母松动等打开龙头断续出水，压力开关不接通或频繁动作。
1.管路压力波动动，不稳定，高于开关设定压力，使开关断开。
1.适当调高压力开关设定压力，先断电，拆下透明罩，用螺丝刀向"+"号方向拧动.2.开大水龙头，减小水流阻力。
关闭龙头电机不停或开关频繁动作管路压力波动，低于开关设定压力，无法保证开关彻底断开. 1.检查出水管路及龙头是否漏水2.检查压力罐是否漏水3.检查逆止阀是否泄4.适当调低开关压力值，先断电，拆下透明罩，用螺丝刀向"+"号方向拧动首页>>产品中心>>单口排气阀一、产品概述:产品型号：QB1-10产品名称：单口排气阀产品特点：本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。
本阀分为丝扣式和法兰式两种排气阀。
QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
二、工作原理:管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。
当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、零件材料:1、阀体、铸铁2、阀盖、铸铁3、浮球、不锈钢4、塞头、橡胶5、排气阀、黄铜6、螺丝、螺帽、元钢四、单口排气阀主要尺寸:DN H D D1 Z-фd法兰式15 245 195 160 4-18 20 245 195 160 4-18 25 245 195 160 4-18丝口式15、20 245 25、32 245 40、50 310订货须知：一、①单口排气阀产品名称与型号②单口排气阀口径③单口排气阀是否带附件二、若已经由设计单位选定公司的单口排气阀型号，请按单口排气阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品:快速排气阀自力式平衡阀微量排气阀双口排气阀复合式排气阀不锈钢排气阀排气阀>>单口排气阀>>单口自动排气阀产品名称：单口自动排气阀产品型号：QB1产品口径：DN15-80产品压力：1.6Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
自动排气阀的工作原理、作用及安装
自动排气阀的工作原理：
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而自动排气阀一般都安装在系统最高点，当气体进入自动排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。
同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。
如拧紧排气阀阀体上的阀帽，自动排气阀停止排气，通常情况下，阀帽应该处于开启状态。
自动排气阀的作用：
自动排气阀应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。
因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。
自动排气阀的安装：
1.自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，以免影响排气；
2.自动排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下自
动排气阀时进行检修时，能保证系统的密闭，水不致外流；3.自动排气阀一般安装在系统的最高点，有利于提高排气效率。
