新人教版九年级物理上册《电流的测量》知识点讲解知识点电流的测量：用电流表，符号A1、电流表的结构：接线柱、量程、示数、分度值;2、电流表的使用(1)先要三“看清”：看清量程、指针是否指在零刻度线上，正负接线柱(2)电流表必须和用电器串联;(相当于一根导线)(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。
)注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准)，需换小量程，若超出量程(电流表会烧坏)，则需换更大的量程。
3、电流表的读数(1)明确所选量程;(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值课后练习1.关于电流表的使用，下列说法中不正确的是()A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B.电流表要并联在被测电路中C.当电路中的电流难以估计时，要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表接线柱接到电源的两极上答案：B解析：根据电流表使用前和使用时的方法分析。
电流表的使用规则：①电流表要串联在电路中;②电流要从“+”接线柱流入，从“﹣”接线柱流出(否则指针反转);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线，若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线)。
使用前的准备：①校零，用平口螺丝刀调整校零按钮;②选用量程(用经验估计或采用试触法)。
根据电流表使用方法知，A、C、D的说法正确，B的说法错误，电流表应串联使用。
2.下列关于实验仪器使用方法的说法中，正确的是()A.用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡B.使用温度计测量液体温度，读数时可以将温度计从液体中取出C.使用电流表时，可以将它直接接在电源两极上D.使用量筒测量水的体积，读数时视线应该与凹液面底部相平答案：D解析：本题主要考查了各测量工作的使用，它们有一些共性，如使用前的摆放、使用方法及读数要求等。
![初三物理电流和电流表的使用[整理]苏教版](https://img.taocdn.com/s1/m/79c180a75901020207409c8d.png)
高中物理-电流的测量与电流表知识点总结1. 电流的测量方法电流是电荷的流动，常用的电流测量方法有以下几种：1.1 安培计的原理和使用安培计是测量电流的仪器之一，其原理是通过感应电流来测量待测电流的大小。
使用安培计时，需要注意选择合适的量程，并正确连接电路。
1.2 瞬时方法瞬时法是一种简单直接的测量电流的方法，通过将一个测量电阻串联在待测电流路上，利用欧姆定律求得电流的大小。
1.3 电感法电感法是一种利用电感测量电流的方法。
当电流通过电感时，会产生感应电动势，通过测量感应电动势的大小，可以得出电流的数值。
1.4 磁场法磁场法是一种利用磁场测量电流的方法。
通过测量磁场的大小和电流之间的关系，可以计算出电流的大小。
2. 电流表的知识点电流表是一种专门用于测量电流的仪器，常见的电流表有以下几种知识点：2.1 直流电流表和交流电流表的区别直流电流表和交流电流表的测量原理不同。
直流电流表使用磁场法测量电流，而交流电流表使用感应电流法测量电流。
此外，直流电流表的量程要比交流电流表大。
2.2 串联电流表和并联电流表的选择串联电流表用于测量小电流，其内阻较大，对电路的影响较小；而并联电流表用于测量大电流，其内阻较小，对电路的影响较大。
2.3 电流表的量程选择选择电流表的量程时，应根据待测电流的大小来确定。
如果超过了电流表的量程，会导致电流表烧坏或读数不准确。
结论电流的测量是物理学中的重要实验内容，而电流表作为测量电流的仪器，具有多种测量方法和知识点。
在进行电流测量和选择电流表时，需要根据具体情况进行正确的选择和使用。

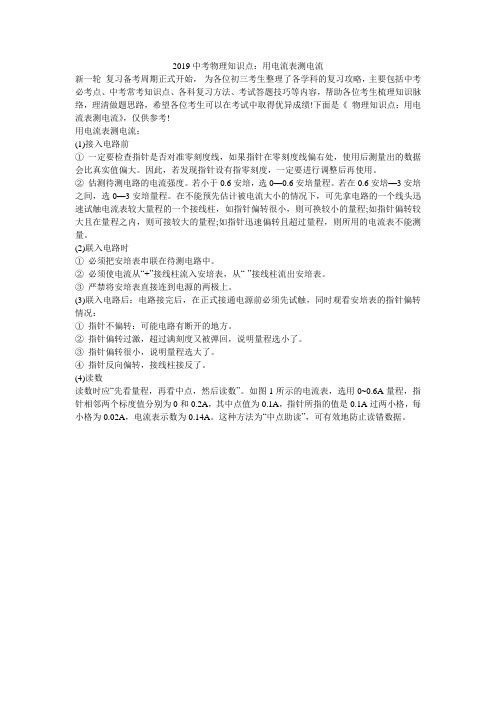

2019中考物理知识点：用电流表测电流新一轮复习备考周期正式开始，为各位初三考生整理了各学科的复习攻略，主要包括中考必考点、中考常考知识点、各科复习方法、考试答题技巧等内容，帮助各位考生梳理知识脉络，理清做题思路，希望各位考生可以在考试中取得优异成绩!下面是《物理知识点：用电流表测电流》，仅供参考!用电流表测电流：(1)接入电路前①一定要检查指针是否对准零刻度线，如果指针在零刻度线偏右处，使用后测量出的数据会比真实值偏大。
因此，若发现指针设有指零刻度，一定要进行调整后再使用。
②估测待测电路的电流强度。
若小于0.6安培，选0—0.6安培量程。
若在0.6安培—3安培之间，选0—3安培量程。
在不能预先估计被电流大小的情况下，可先拿电路的一个线头迅速试触电流表较大量程的一个接线柱，如指针偏转很小，则可换较小的量程;如指针偏转较大且在量程之内，则可接较大的量程;如指针迅速偏转且超过量程，则所用的电流表不能测量。
(2)联入电路时①必须把安培表串联在待测电路中。
②必须使电流从“+”接线柱流入安培表，从“-”接线柱流出安培表。
③严禁将安培表直接连到电源的两极上。
(3)联入电路后：电路接完后，在正式接通电源前必须先试触，同时观看安培表的指针偏转情况：①指针不偏转：可能电路有断开的地方。
②指针偏转过激，超过满刻度又被弹回，说明量程选小了。
③指针偏转很小，说明量程选大了。
④指针反向偏转，接线柱接反了。
(4)读数读数时应“先看量程，再看中点，然后读数”。
如图1所示的电流表，选用0~0.6A量程，指针相邻两个标度值分别为0和0.2A，其中点值为0.1A，指针所指的值是0.1A过两小格，每小格为0.02A，电流表示数为0.14A。
这种方法为“中点助读”，可有效地防止读错数据。
九年级物理电流细节知识点在九年级的物理学习中，电流是一个重要的概念，它涉及到电子的流动以及电路中的各种现象。
本文将深入探讨九年级物理学中与电流有关的细节知识点。
1. 电流的定义与公式电流是指电荷在单位时间内通过导体横截面的数量，用字母I 表示，单位是安培(A)。
电流的公式可以表示为I = Q/t，其中Q表示通过导体横截面的电荷量，t表示时间。
2. 电流的方向根据正负电荷的流动方向，我们可以确定电流的方向。
正电荷的流动方向与电流的方向相同，而负电荷的流动方向则与电流方向相反。
3. 电流的测量电流可以通过电流表（也称安培计）来进行测量。
电流表的连接方式为串联，即将电流表连接在电路中，使电流通过电流表。
4. 电阻与电流的关系电阻是指阻碍电流通过的程度，用字母R表示，单位是欧姆(Ω)。
根据欧姆定律，我们可以得知电流与电阻的关系，即I = V/R，其中V表示电压（电势差）。
5. 电阻的影响因素电阻的大小与其材料的特性、截面积以及长度都有关系。
具体来说，电阻的大小与材料的导电能力、温度、截面积和长度成正比，与材料的电导率成反比。
6. 串联电路与并联电路在电路中，电流可以通过串联电路和并联电路来传输。
串联电路是指电流依次通过多个元件，而并联电路则是指电流分别通过多个平行的元件。
7. 欧姆定律欧姆定律是描述电阻、电流和电压之间关系的基本定律。
根据欧姆定律，电流的大小与电压成正比，与电阻成反比。
即I = V/R。
8. 短路与开路短路是指电路中出现绕过负载的情况，导致电流异常增大，可能引发设备损坏、火灾等危险。
开路是指电路中出现断开的情况，导致电流无法通过。
9. 电源的选择与安全在构建电路时，我们需要选择适合的电源。
根据电路的需求，可以选择直流电源或交流电源。
在使用电源时，要注意安全使用，避免电源过负荷、触电等危险。
10. 常见电器的电流需求不同的电器具有不同的电流需求，根据其功率、电阻等特性，可选择合适的电源和保护措施，确保电器的正常运行。

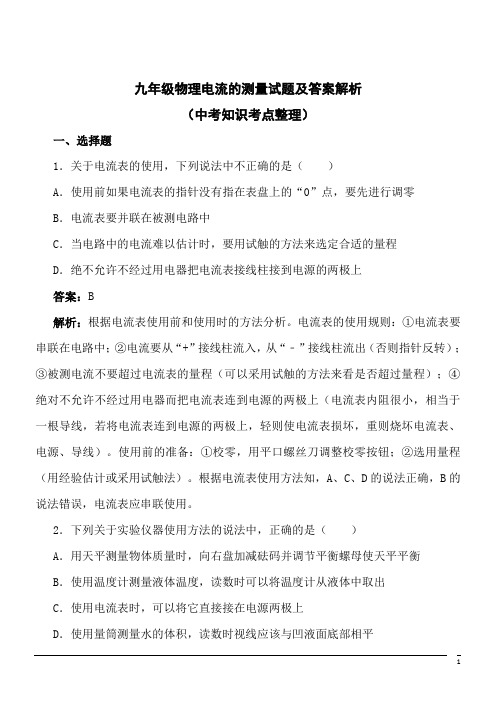

九年级物理电流的测量试题及答案解析（中考知识考点整理）一、选择题1．关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流难以估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上答案：B解析：根据电流表使用前和使用时的方法分析。
电流表的使用规则：①电流表要串联在电路中；②电流要从“+”接线柱流入，从“﹣”接线柱流出（否则指针反转）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线，若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）。
使用前的准备：①校零，用平口螺丝刀调整校零按钮；②选用量程（用经验估计或采用试触法）。
根据电流表使用方法知，A、C、D的说法正确，B的说法错误，电流表应串联使用。
2．下列关于实验仪器使用方法的说法中，正确的是（）A．用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡B．使用温度计测量液体温度，读数时可以将温度计从液体中取出C．使用电流表时，可以将它直接接在电源两极上D．使用量筒测量水的体积，读数时视线应该与凹液面底部相平答案：D解析：本题主要考查了各测量工作的使用，它们有一些共性，如使用前的摆放、使用方法及读数要求等。
A选项中使用天平测质量时，测量过程中不能调节平衡螺母，应通过加减砝码或移动游码的方法使天平平衡。
B选项中用温度计测液体温度，读数时玻璃泡要留在被测液体中。
C选项中电流表自身电阻很小，不能未经用电器直接接在电源两极上，故C错误。
D选项主要考查了量筒的读数，根据规定，视线要和凹液面的底部相平，故D正确。
3．下列电路中，电流表测L1灯电流的是（）A BC D答案：C解析：本题考查了电流表的正确使用，电流表要和被测用电器串联。
电流的测量（基础）【要点梳理】要点一、电流的强弱1、概念：表示电流的强弱（大小）的物理量，常用符号I表示。
2、单位：安培（A）、毫安（mA）、微安（μA）①安培（Andre M.Ampere1775-1836）：法国物理学家，数学家。
●安培是个数学天才，年纪很小已学会数学的基本知识和几何学；12岁开始学习微积分；18岁时已能重复拉格朗日的《分析力学》中的某些计算。
●他不但创造了“电流”这个名词，又将正电荷流动的方向定为电流的方向。
●根据电流的性质发明了探测和量度电流的电流表。
●安培将他的电磁现象的研究综合在《电动力学现象的数学理论》一书中，这是电磁学史上一部重要的经典论著。
②单位换算：1A=1000mA 1mA=1000μA3、常见电流值：要点二、电流表1、电流表的结构①电流表的符号：②两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
③三个接线柱：乙图为两个量程共用一个“- ”接线柱，标着“0.6”和“3”的为正接线柱；甲图为两个量程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
④调节点：调节电流表的指针指零。
2、电流表的使用规则①电流表要和被测用电器串联；②接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
④绝对不允许不经过用电器而把电流表连到电源两极。
3、电流表量程的选择：①如果能够估测出电流的大小，可以根据估测值选择合适的量程；②如果不能估测可用“试触法”选择合适的量程，如下图所示，电流表不要全部接入电路，闭合开关后用线头A点试触较大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。
4、电流表的读数①明确电流表所选量程；②确定电流表的分度值（一个小格代表多少）；③接通电路后，看看表针向右总共偏过多少小格；④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。
电能表的使用一、单项选择题丈量后，小明想用一只电能表（标有“3000r/kW·h”字样）和一只腕表，丈量一个铭牌模糊的电炉的电功率，他封闭了家里所实用电器，让电炉独自工作10min，发现电能表转盘转过了400r，则电炉的实质功率为：( )A. 400WB. 800WC. 1000WD. 1200W2. 王亮同学是个爱动脑的孩子，他想知道家里电电扇的实质功率多大，于是他将家里其余用电器都封闭，只让电电扇独自工作了72s，如图的电能表转盘转了5r，以下说法正确的选项是（）A. 电电扇的工作原理是利用电流的热效应B. 电能表是丈量电路顶用电器功率的仪器C. 电电扇耗费的电能为0.04kW•hD. 电电扇的实质功率是100W3.如下图家用电能表的盘面．当只接入一个用电器正常工作时，1min内电能表的转盘转了25转．则该电器耗费的实质功率是（）A. 15WB. 600WC. 300WD. 3kW4.小王家的电能表上标着“600imp/（kW•h），220V 5A”等信息他用这个电能表来丈量某用电器的功率；他把家中的其余用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了30次．该用电器阻值恒定，将它接到110V的电路中，实质功率是（）A. 250wB. 125wC. 150WD. 500W5.小龙家上月初电能表示数为，电能表的部分参数及上月底的示数如下图，表盘上“3200imp/（kW•h）”表示每耗费1kW•h的电能，指示灯闪耀3200次，以下选项正确的选项是（）A. 小龙家上月耗费的电能为680kW•hB. 小龙家同时使用的用电器总功率不行超出2200WC. 指示灯闪耀的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其余用电器，只让阻值是100Ω的电热棒独自工作3min，指示灯闪耀64次，此时小龙家的实质电压是200V月底的电能表的表盘，表盘上“1600imp/kW•h”表示每耗费1kW•h的电能，指示灯闪耀1600次，以下选项中正确的选项是（）A. 指示灯闪耀越快，电能表所在电路耗费的电能越多B. 小明家上月耗费的电能为911kW•hC. 小明家干路中的电流不得超出10AD. 断开其余用电器，只让电饭锅独自工作2min，指示灯闪耀32次，此时电饭锅的功率为600W7. 电能表的表盘如下图，对于电能表以下说法正确的选项是A. 正常工作时，额定功率为220VB. 表盘每转600圈电路耗电1kW•hC. 同时耗费的总功率不可以超出2200WD. 电路耗费的总电能是3145kW•h如下图，对于电能表以下说法正确的选项是（）A. “50Hz”是说这个电能表在50赫的沟通电路中使用B. “10（20）A”是说这个电能表的标定电流是20安C. “10（20）A”是说这个电能表的额定最大电流是10安D. “600revs/（kw•h）”是表示电能表上的转盘转过1转耗费的电能是600千瓦时9.如图甲、乙所示的电能表和电阻箱，其读数正确的选项是（ ）A. 18236 kW·h 和2481ΩB. 1823.6 kW·h 和2481ΩC. 18236 kW·h 和2418ΩD. 1823.6 kW·h 和1824Ω二、填空题10.如下图电能表，表盘上标有“600revs/（kW•h ）”的字样，将此电能表接入家庭电路中，封闭其余用电器，让空调机独自工作6min ，电能表的转盘转过60转，则该空调机在上述时间内耗费的电能是________ kW•h ，功率是________ W ．月尾和6月尾电能表上显示的数字如图5所示，则小明家6月份共用电________ kW·h ，需缴纳电费________ 元（电价0.5元/ kW·h ）。
初中物理电流表的使用知识点总结关于初中物理电流表的使用知识点总结漫长的学习生涯中，说到知识点，大家是不是都习惯性的重视？知识点是传递信息的基本单位，知识点对提高学习导航具有重要的作用。
还在为没有系统的知识点而发愁吗？以下是店铺为大家收集的初中物理电流表的使用知识点总结，欢迎阅读，希望大家能够喜欢。
初中物理电流表的使用知识点总结1电流表的使用规则：①电流表要串联在电路中；②电流要从"+"接线柱流入，从"—"接线柱流出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。
实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。
温馨提示：在电路图中，电流表的符号为"圈A"。
电流值以“安”或“A"为标准单位。
电流表分类：1、直流电流表对于大量值的直流电流，磁电系测量机构要使用分流器，也就是并联电阻。
它的作用是将大部分被测电流分流。
对约10A以下的电流多采用内附分流器；对更大的电流值，则使用专用分流器。
它采取四端结构，具有两个电流端，两个电位端。
其电阻值的选择条件为：当标称电流通过该分流器时，其电位端间的电压为45mV或75mV；以量程为45mV或75mV的磁电系毫伏表测此电压值，而表盘上则以电流值刻度。
对于电动系测量机构，扩大测量电流量程的方法是：①加粗静圈的导线，同时减少匝数以保持安匝值不变②将两静圈由串联改为并联，可使量程扩大一倍。
利用分流器和数字电压表可构成直流数字电流表。
2、交流电流表交流电流表可采用电磁系或电动系测量机构。
为使磁电系测量机构也能用于测量交流电流，可利用整流器或热电偶等器件先将交流转换为直流；由它们组合而成的电表分别称为整流式电流表、热电式电流表。
为扩大量程以测量大电流，整流式电流表也采用分流器；电动系电流表的做法同前；电磁系电流表则是加粗线圈导线、减少匝数。
电流与含表电路分析一、知识点睛1.电流表的使用（1）；（2）；（3）；（4）；（5）。
2.电流表在电路当中相当于。
3.电流规律（1）串联电路中：；（2）并联电路中：。
二、精讲精练【板块一】电流表使用1.在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。
为了测量小量程是多少，她先将大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针位置如图（b）所示，则电流表的小量程为（） A．0～0.6AB．0～1A C．0～2A D．0～3A2.如图是一些同学设计的用电流表测量通过灯泡L 电流的电路图，其中正确的是（）A BC D3.如图所示，用电流表测量通过灯L1 的电流，其中电路正确的是（）A B C D4.如图，这是探究_（选填“串联”或“并联”）电路电流规律的电路图，电流表测的是 L1 的电流，电流表测的是L2 的电流，电流表测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
5.下列四幅电路图中，与如图所示实物图对应的是（）A． B．C． D．6.按要求把图的实物元件连接起来，使小灯泡L1 和L2 并联，电流表测量电路的总电流，开关控制整个电路。
第 4 题图第 5 题图【板块二】电流规律7.在“探究串联电路电流规律”的实验中，甲、乙两位同学按照如图1 所示的电路进行实验：（1）请你根据图 1 中的电路图，用笔画线代替导线连接如图 2所示的实物图（连图时，导线不得交叉，否则不计分）。
（2）甲同学率先连接好电路，刚接好最后一根导线，电流表的指针迅速向右偏转到最大，出现这种情况的原因是。
（3）实验中发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况。
请分析在使用电流表时存在问题的原因，甲：；乙：。
（4）在乙同学的协助下，甲同学重新连接了电路，甲同学读取电流表的示数后，发现比其它小组的读数大一些，于是他断开开关，发现电流表的示数为0.04A，出现这种现象的原因是。
电流的测量及电流表的使用一、单选题1.一位同学在使用电流表测比较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用“－”和“3”两个接线柱接入了电路，其他操作正确，这样会出现（）A. 指针不动B. 指针反向偏转C. 指针摆动偏小D. 指针摆动太大，电流表可能被烧坏2.如图甲所示电路,两灯正常发光,电流表A1的示数为0.6A,电流表A2的示数如图乙所示.则( )A.两灯是串联连接的B.流过L1的电流是2.6AC.流过L2的电流是2.0AD.电流表A2的示数是0.52A3.在学习电流表的使用时，首先应对电流表进行观察，得出以下几个结论，你认为不正确的是（）A. 此时通过该电流表的电流为1.0A B. 该电流表为一台双量程电流表C. 当使用量程为0-3A的连线柱时，分度值为0.1AD. 在使用该电流表之前应对该表进行调零4.如图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.5.如图所示的部分电路中，电流表A1、A2所测量的电流分别是（）A.A1测量通过灯L1、L2的电流之和B.A2测量通过灯L3的电流C.A1测量通过灯L3的电流D.A2测量通过灯L1、L2的电流之和二、实验探究题6.在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题。
现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现________现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成________的不良后果（2）对于这个电路，只拆除一根导线，就能成为两灯串联的正确电路。
请在要拆除的那根线上打上“×”号.（3）已知电流表有两个量程，只知道大量程是0～9 A，小量程刻度值未标明，王强为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲，再改用小量程测同一电流，指针指在图乙的位置.他测得的电流值是________A；（4）在下表中填写与大量程数字相对应的小量程的数字________,________,________.7.在用电流表测电流的实验中：（1）连接电路时，开关应________，电流表应先用________量程试触；（2）若某同学连接的电路如图甲所示，则电流表测的是灯________的电流。
合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA；（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是。
A. 电流表内部开路B. 开关处接触不良 C. 电流表被短路 D. 电源供电不足。
8.小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 、0～3A）、电压表（0～3V、 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干．根据图甲所示的电路图进行实验．（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整．（2）连接电路．闭合开关前，滑动变阻器滑片P应处于________（选填“A”或“B”）端．（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是________．（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向________（选填“左”或“右”）移动．（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为________A．（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示．老师看后说其中一次是错误的．帮小明分析出错的是第________次，原因是________．三、填空题9.如图所示电路中，电流表A 1与A 2指针指示的位置如图所示，则电流表A 1所使用的量程为________，读数是________；灯L 1电流是________。
10.将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A 1和A 2读数分别如图乙所示，电流表A 1的读数为________ A ，由此可知通过灯泡L 2的电流大小为________ A 。
11.如甲图所示电路，当开关s 闭合后，电流表的指针偏转如乙图所示，其中a 电流表测量的是通过________（选填“电源”、“L 1”或“L 2”）的电流，通过灯泡L 2的电流应为________A 。
12.在“用电流表测电流”的实验中，某同学接成如图(a)所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图(b)所示，则通过灯L 1的电流为________A 。
13.如图，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________（选填“电源”、“L1或“L2）的电流，a电流表的读数应为________安，b电流表的读数应为________安。
14.如图1所示的电路中，当开关闭合后发现，电流表指针向左偏转（如图2所示），产生故障的原因可能是________，排除故障后闭合开关，电流表的指针偏转如图3所示，电流表的示数为________，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流。
15.某同学在做“电流表测电流”的实验时，所用电路如图甲所示（其中R1R2为用电元件），按电路图正确连接电路并闭合开关后，电流表示数如图乙所示，则电流表A2的读数是________，通过R1的电流是________。
16.如图甲所示的电路中，电流表A1与A2指针指示的位置均如图乙所示，则电流表A1所使用的量程为________，示数是________；电流表A2所使用的量程是________，示数是________，通过灯L1的电流是________。
四、计算题17.如图甲电路，当开关S闭合后，a、b两个电流表对应的指针偏转如图乙所示，求经过电灯L1和L2的电流各是多少？18.在如图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图（b）所示。
则：（1）电流表A3的示数是多少？（2）通过灯泡L1和L2的电流各是多少？19.如图所示的电路，当开关S闭合后，电流表A1的指针偏转了量程的2/5，电流表A2偏转了量程的3/4，所用的电流表为实验室用的双量程电流表，求：通过灯泡L1和L2的电流各多大？20.如图甲所示，是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置如图乙所示.求：（1）电流表A1和A2示数；（2）干路电流；（3）通过灯泡L1的电流.答案解析部分一、单选题1.【答案】C【解析】【解答】在使用电流表测比较小电流时，若使用大量程，指针摆动偏小，电流表不会被损坏。
故答案为：C。
【分析】根据电流表的正确使用方法来解答；电流表使用时，如果选择量程过小，指针的偏转角度会过大，甚至打弯指针；若果量程过大，指针偏转角度会过小。
2.【答案】C【解析】【解答】A选项，由电路图可以知道，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，A不符合题意。
B选项，电流表A1测L1支路的电流，电流表A1的示数为0.6A，则流过的电流是0.6A，B不符合题意；C选项，并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，电流表A2示数应大于A1示数，即A2示数应大0.6A，由图乙所示电流表可以知道，电流表A2的量程为0~3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，因为并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=2.0A，所以C选项是正确的；D选项，由C的分析可以知道，干路电流为2.6A，D不符合题意。
故答案为：C。
【分析】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，电流表A1的示数为0.6A，则流过的电流是0.6A，电流表A2示数应大于A1示数，则A2表选用了大量程，示数为2.6A，根据并联电路电流的特点计算通过灯泡L2的电流。
3.【答案】A【解析】【解答】A、电流表示数的量程为0～0.6A，电流表的示数是0.58A，故A说法不正确，符合题意；B、电流表是测量电流的仪表，一般有两个量程，三个接线柱，故B说法正确，不符合题意；C、当使用量程为0～3A的接线柱时，分度值为0.1A，故C说法正确，不符合题意；D、闭合开关之前要观察电流表指针是否在0刻度线处，否则要先校零再测量，故D说法正确，不符合题意。
