框架-剪力墙结构自振周期及振型计算1. 基本原理（1）连续化方法（2）梁弯曲自由振动动力方程 （3）自由振动位移方程 2. 计算参数（1）刚度参数 框架刚度：C F 剪力墙刚度：EI 刚接连梁刚度：μ （2）质量参数单位高度质量m ，单位高度重量W=mg 3. 计算公式（1）框剪结构刚度特征值EIC HF μλ+= （2）自振周期gEIWH T i i 2ϕ= i ϕ由图表、根据λ及所要计算的振型查得（3）振型参数ϕπλλ221=，212ϕλπλ=或122ϕλπλ=22221λλλ=-()()0sin sh cos ch 2212221212142412221=-+++λλλλλλλλλλλλ一式代入二式，有：221212λϕλπλ=⎪⎪⎭⎫ ⎝⎛-，()022212221=⎪⎪⎭⎫ ⎝⎛--ϕπλλλ 24224221242224⎪⎪⎭⎫⎝⎛+±=⎪⎪⎭⎫ ⎝⎛+±=ϕπλλϕπλλλ 根据物理意义，有：24221242⎪⎪⎭⎫⎝⎛++=ϕπλλλ，2421242⎪⎪⎭⎫⎝⎛++=ϕπλλλ 汇总为：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎭⎫⎝⎛++=⎪⎪⎭⎫ ⎝⎛++=242224212422242ϕπλλϕπλϕπλλλ （4）振型公式()⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-+-+-=x H x H x H x H Y x Y 221122221121221210sin sh cos ch sh sin cos ch λλλλλλλλλλλλλλλ4. 补充说明（1）应计算3个、最多也只能计算三个振型。
（2）计算梁的刚度时，应计及现浇钢筋混凝土楼板作为梁的翼缘对梁截面刚度的增大效应，其中边梁截面惯性矩增大1.5倍，中梁刚度增大2.0倍。
（3）计算框架-剪力墙结构的自振周期时，应考虑框架填充墙对整体结构刚度的贡献，做法是对计算周期进行折减，折减系数为0.7-0.8。
5．结构刚度 5.1 框架刚度（1）框架梁刚度按矩形截面计算：3121bh I b =按T 型截面修正：3121bh I b β=，对于现浇钢筋混凝土框架边梁，.51=β，现浇钢筋混凝土框架中梁，.02=β（2）框架柱刚度 惯性矩；3c 121bh I =（此处h 为柱截面高度） 梁柱刚度比：cb i i i ∑=柱抗侧刚度修正系数：底层i i ++=2.50α，中间层ii+=2α 柱抗侧刚度D 值：212h i D cα=（此处h 为层高） 柱抗推刚度：Dh C =c （此处h 为层高） （3）框架抗推刚度∑∑===D h C C nm C F 1（此处h 为层高）5.2 剪力墙刚度 5.2.1 整体剪力墙 www d A H I I I 291μ+=5.2.2 开洞剪力墙（1）开洞墙连梁折算惯性矩bb bb A a I I I 271~μ+=，剪应力分布不均匀系数2.1=μ，a 为连梁净跨 （2）连梁刚度特征值32~aI c D b=，c 为连梁轴跨（3）墙肢刚度 墙肢惯性矩： 3121ww h b I =（按矩形截面计算，或按T 型等组合截面计算等）（4）剪切参数 墙肢剪切参数：∑∑∑∑==AHI AG H IE 22238.2μμγ（5）整体影响系数不考虑轴向变形影响的整体参数∑∑=+==ki ik i iD I h H 1112216α（此处k 为洞口总数）考虑轴向变形影响的整体系数T212αα=，轴向变形影响系数T 与洞口数量有关，近似值为墙肢数量3-4时，T=0.80，墙肢数量5-7时，T=0.85，墙肢数量大于8时，T=0.90。

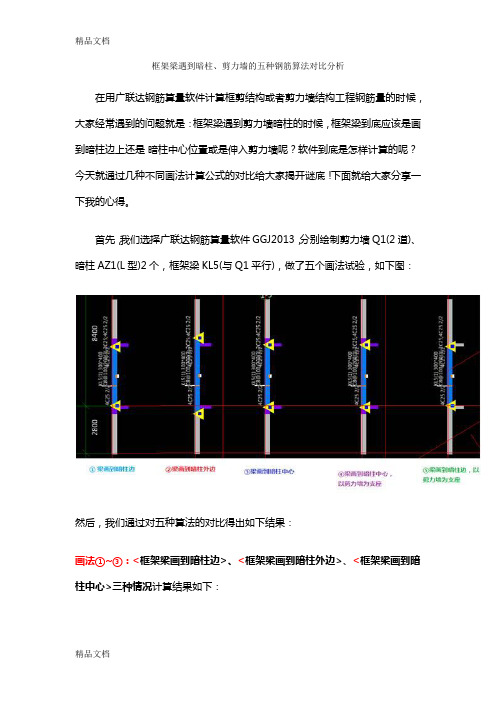

框架梁遇到暗柱、剪力墙的五种钢筋算法对比分析在用广联达钢筋算量软件计算框剪结构或者剪力墙结构工程钢筋量的时候，大家经常遇到的问题就是：框架梁遇到剪力墙暗柱的时候，框架梁到底应该是画到暗柱边上还是暗柱中心位置或是伸入剪力墙呢？软件到底是怎样计算的呢？今天就通过几种不同画法计算公式的对比给大家揭开谜底！下面就给大家分享一下我的心得。
首先，我们选择广联达钢筋算量软件GGJ2013，分别绘制剪力墙Q1(2道)、暗柱AZ1(L型)2个，框架梁KL5(与Q1平行)，做了五个画法试验，如下图：然后，我们通过对五种算法的对比得出如下结果：画法①~③：<框架梁画到暗柱边>、<框架梁画到暗柱外边>、<框架梁画到暗柱中心>三种情况计算结果如下：计算原理如下：这三种情况下，软件默认以暗柱为支座，计算结果取11G101-1 P79梁节点计算规则：梁上下部纵筋能直锚就直锚，不能直锚伸至节点对边弯折，且下弯15*d，如下图从上面3种画法的实验我们可以得出以下结论：无论框架梁伸至暗柱边上、外边还是中心，梁的计算结果都是一样的！因此，大家再也不用纠结框架梁到底画到柱的哪个位置了！明白了画法①~③的计算结果，接下来：我们在来看看画法④~⑤的计算结果对比分析！画法④~⑤：<框架梁画到暗柱中心，且以平行墙Q1为支座>、<框架梁画到墙边，且以平行墙Q1为支座>两种情况计算结果如下：计算原理如下：这三种情况下，软件默认以平行剪力墙为支座，计算结果取施工上常用梁节点计算规则：梁上部/下部/侧面受扭纵筋锚入平行墙一个直锚lae，如下图从上面2种画法的实验我们可以得出以下结论：只要以剪力墙为支座，无论框架梁伸至暗柱还是伸至墙内，框架梁计算结果一样！综上所述，框架梁计算结果与画到暗柱任何位置还是伸入墙没有关系，而是与以暗柱为支座还是以墙为支座密切相关！因此在钢筋算量过程中，我们可以根据图纸上引用规范的要求或者施工现场要求灵活调整框架梁节点钢筋计算规则，设置以暗柱为支座或是以剪力墙为支座，从而满足您的工程算量需要如何在GGJ中绘制零星构件在以前的钢筋软件中，零星构件的钢筋比较复杂且无法统一，所以只能在单构件中输入钢筋，各种长度只能自己先计算好。
剪⼒墙结构分析⼀、框架－剪⼒墙结构的特征1、概念:框架－剪⼒墙结构，简称框剪结构，它是由框架和剪⼒墙组成的结构体系。
2、适⽤范围：适⽤于需要灵活⼤空间的多层和⾼层建筑。
3、⽔平荷载作⽤下的变形特征：4、⽔平荷载作⽤下的受⼒特征：5、是⼀抗震性能较好的结构体系—协同⼯作：在协同⼯作时，剪⼒墙单元的刚度⽐框架⼤得多，往往由剪⼒墙担负⼤部分外荷载，其次，两者分担荷载的⽐例上、下是变化的，由他们的变形特点可知，剪⼒墙下部变形将增⼤，框架下部变形却减⼩了，这使得下部剪⼒墙担负更多剪⼒，⽽框架担负的剪⼒较⼩。
上部则相反，剪⼒墙变形减⼩，因⽽卸载，框架上部变形加⼤，担负的剪⼒将增⼤，因此框架上部下部所受剪⼒趋于均匀化。
6、是⼀种延性较好的结构体系—延性好的框架：抗侧⼒刚度较⼤并带有边框的剪⼒墙和有良好耗能性能的连梁所组成具有多道抗震设防。
⼆、框架－剪⼒墙结构中的梁1）普通框架梁C2）剪⼒墙之间的连梁A3）⼀端与墙肢相连，另⼀端与框架柱相连B1、类型：2、设计⽅法1）普通框架梁C－按框架梁设计2）剪⼒墙之间的连梁A－双肢或多肢剪⼒墙的连梁设计3）⼀端与墙肢相连，另⼀端与框架柱相连B－特殊考虑三、框架－剪⼒墙适⽤⾼度及⾼宽⽐⾼宽⽐限值：P12表2.3、2.4适⽤⾼度：P11 表2.1、2.2注意：⾼宽⽐及⾼度限制的⽬的四、剪⼒墙的布置1、剪⼒墙的数量通过多次地震中实际震害的情况表明：在钢筋混凝⼟结构中，剪⼒墙数量越多，地震震害减轻得越多。
框架结构在强震中⼤量破坏、倒塌，⽽剪⼒墙结构震害轻微。
因此，⼀般来说，多设剪⼒墙对抗震是有利的。
但是，剪⼒墙超过了必要的限度，是不经济的。
剪⼒墙太多，虽然有较强的抗震能⼒，但由于刚度太⼤，周期太短，地震作⽤要加⼤，不仅使上部结构材料增加，⽽且带来基础设计的困难。
另外，框剪结构中，框架的设计⽔平剪⼒有最低限值，剪⼒墙再增多，框架的材料消耗也不会再减少。
所以，单从抗展的⾓度来说，剪⼒墙数量以多为好；从经济性来说，剪⼒墙则不宜讨多，因此，有⼀个剪⼒墙的合理数量问题。
浅谈框架—剪力墙结构的抗震设计要点摘要:随着人口增加，按照人类的生活需要，涌现出许多高层建筑。
随着2008年5.12汶川地震等自然灾害的发生，人们在建筑物抗震稳定性方面更加重视且要求更高。
在四川、云南等抗震设防等级较高的地方，普通框架结构建筑难以满足抗震设计要求,而框架—剪力墙结构在抗震作用中是一种较好的设计类型，本文针对一般高层框剪结构的抗震设计要点进行分析。
关键词：高层建筑;框剪结构;抗震设计Abstract：Along with the increase of population,many high-rise buildings have been emerged in accordance with the needs of human life.After the 2008.5.12 WenChuan Earthquake and other natural disasters,people attached great importance in the seismic stability of building and put forward more demanding.In sichuan, yunnan province where seismic fortification level is higher,a ordinary frame structure building cannot easy to meet the requirement of seismic design, but the frame-shear wall structure is a preferable type of seismic fortification.This paper makes an analysis of the key point of seismic design of the general high-rise frame-shear wall structure。
框剪结构填充墙后植拉结筋的要求一、拉结筋的间距依据标准图集12G614-1《砌体填充墙结构构造》总说明第5.4.1条规定：“填充墙应沿框架柱全高500~600mm设2Φ6拉结筋（墙厚大于240mm时，宜设3Φ6拉结筋），拉结筋的长度从框架柱面算起不小于400mm,且端头有180度的弯钩。
二、拉结筋的植筋方法（一）工艺原理：利用结构胶将拉结筋植入砼体内，使拉结筋与砼体牢固联结，以增强框架与墙体的整体性，达到约束墙体变形裂缝的功能。
（二）工艺流程与操作要点：成孔→清理孔→钢筋处理→调制胶→灌胶→植入钢筋→钢筋定位及密封处理。
1、成孔：采用电锤钻孔的形成，孔径大于植筋3mm，孔深≥80mm2、清理孔：将孔内的砼粉尘清理干净，可采用高压空气，风扑，毛刷等方式，但不得带进油污。
3、钢筋处理：为了加强钢筋粘接锚固性能，需将圆钢筋的锚固部分顶端打成扁形，并进行除锈处理。
4、调制胶：采用A、B双组份的结构胶，在现场调制。
对A、B组份的胶按2：1比例称量。
称量前应将A、B组份分别搅匀，和胶时注意和胶工具的专用性，取A、B组份时应用不同的工具。
搅拌时也应有专用的工具。
计量误差不超过1%。
冬季施工时将胶适当加热，以不超过40℃为宜。
5、灌胶：采用专用的打胶工具进行灌胶，打胶时将打胶管深入孔底，然后旋转打胶工具。
此时打胶工具会在孔内胶的压力下自动退出，至合适深处（以胶注满孔深2/3左右为宜）停止旋转打胶工具并将其取出。
6、植入钢筋：灌胶完成后迅速植入钢筋，钢筋采用边旋转边插入的方式至孔底，在插入的同时按住密封油毡，防止胶液流出。
7、钢筋定位及密封处理：钢筋在植入的过程中，位置会有所偏转，胶液也会有流淌，批量植筋完成后应进行检查，将流淌的胶重新填回，同时对偏转的钢筋进行定位处理，胶固化后再进行钢筋的定位处理。
三、植筋拉拔取样、试验、拉力计算方法（一）试验取样依据：依据JGJ145-2004《混凝土结构后锚固技术规程》附录A第2.2条规定所植钢筋应按“同规格、同型号、基本相同部位组成一个检验批，抽取数量按每批总数的1%计算，且不少于3根。
框架梁中纵向钢筋下料长度计算框架梁是一种常见的建筑结构，用于承担建筑物的重力荷载和抗震荷载。
其中，纵向钢筋是框架梁中起到加固和增强梁体承载能力的重要部分。
在进行框架梁纵向钢筋下料长度计算时，需要考虑到钢筋的伸长量、屈服长度、覆盖层等因素。
下面将介绍框架梁纵向钢筋下料长度计算的一般步骤。
第一步：确定纵向钢筋的截面积首先需要明确框架梁的设计要求，包括梁的跨度、承载能力、设计荷载等，以及钢筋的强度等级。
根据这些要求，可以计算出纵向钢筋的截面积。
第二步：确定纵向钢筋的伸长量纵向钢筋在混凝土中会受到拉力，从而发生伸长。
根据材料力学理论，钢筋在受拉时的伸长量可以通过以下公式计算：ΔL=α*ε*L其中，ΔL表示钢筋的伸长量，α为钢筋的温度膨胀系数，ε为混凝土的应变（使用混凝土的受拉弹模），L为钢筋的原始长度。
第三步：确定纵向钢筋的屈服长度纵向钢筋的屈服长度是指钢筋在承受拉力时起作用的长度。
一般而言，框架梁中的纵向钢筋接头的最小长度应大于等于25倍钢筋的直径。
根据这一要求，可以计算出纵向钢筋的屈服长度。
第四步：确定纵向钢筋的最后下料长度最后下料长度是指在考虑伸长量和屈服长度后，钢筋的最终长度。
该长度应满足以下两个条件：1.纵向钢筋的实际长度大于屈服长度；2.纵向钢筋的实际长度减去伸长量大于等于最后下料长度。
根据这两个条件，可以计算出纵向钢筋的最后下料长度。
需要注意的是，在进行纵向钢筋下料长度计算时，还需要考虑到梁端的弯钩长度、悬挑梁的纵向钢筋长度等因素。
这些因素可以根据具体情况进行调整，以满足设计要求。
总结：框架梁纵向钢筋下料长度计算是一项重要的工作。
通过上述步骤的计算，可以确定钢筋的最后下料长度，以便在实际施工中进行钢筋的加工和安装。
这样可以确保纵向钢筋在承载荷载时有足够的长度和截面积，从而满足梁的设计要求。
框剪结构计算公式钢筋○基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算（软件中是按三根）。
中间层一、柱纵筋1、KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。
（参看03G101－1第37、38页）一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？弯锚（≦Lae）：梁高－保护层＋12da、内侧钢筋锚固长度为直锚（≧Lae）：梁高－保护层≧1.5Laeb、外侧钢筋锚固长度为柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层板在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。
板筋主要有：受力筋(单向或双向，单层或双层)、支座负筋、分布筋、附加钢筋(角部附加放射筋、洞口附加钢筋)、撑脚钢筋(双层钢筋时支撑上下层)。
一、受力筋软件中，受力筋的长度是依据轴网计算的。
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。
根数＝（轴线长度-扣减值）/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝（布筋范围-扣减值）/布筋间距＋1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。
剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙长-保护层+弯折水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。
二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积- 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距。
剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁，纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度＝暗梁净长＋锚固梁框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋这里，我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L6＃钢筋—下部钢筋＝Ln--保护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页。
其他梁一、非框架梁在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
