吉大16秋学期《电力系统继电保护》在线作业一

H o m e W o r k I d：694b c95b-d8e7-439f-a44c-74204d545d08E x a m T a s k I d：152b078b-9e78-4d a4-9533-e18f f7e e b0e7大工16春《电力系统继电保护》在线作业11：电流互感器二次回路接地点的正确设置方式是（ ）。

A：每只电流互感器二次回路必须有一个单独的接地点B：所有电流互感器二次回路接地点均设置在电流互感器端子箱C：电流互感器二次接地点只允许有一个，对于多组电流互感器相互有联系的二次回路，接地点应设置在保护盘上D：以上说法均不正确正确答案：C2：为限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（ ）。

A：灵敏性B：快速性C：可靠性D：选择性正确答案：B3：关于电压互感器和电流互感器二次接地正确的说法是（ ）。

A：均属工作接地B：均属保护接地C：电压互感器二次接地属工作接地，电流互感器属保护接地D：电流互感器二次接地属工作接地，电压互感器属保护接地正确答案：B4：负序功率方向继电器的最大灵敏角是（ ）。

A：70°B：-30°C：-45°D：-105°正确答案：D5：为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（ ）。

A：屏蔽B：接地C：设围栏D：加防护罩正确答案：B6：在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（ ）。

A：电流速断保护B：限时电流速断保护C：定时限过电流保护D：电流电压联锁速断保护正确答案：C7：方向电流保护是在电流保护的基础上，加装一个（ ）。

A：负序电压元件B：复合电流继电器C：方向元件D：选相元件正确答案：C第 1页8：两只变比相同、容量相同的C T，在二次绕组串联使用时（ ）。

A：容量和变比都增加1倍B：变比增加1倍，容量不变C：变比不变，容量增加1倍D：容量和变比都不变正确答案：C9：电磁型电流继电器的动作条件是（ ）。

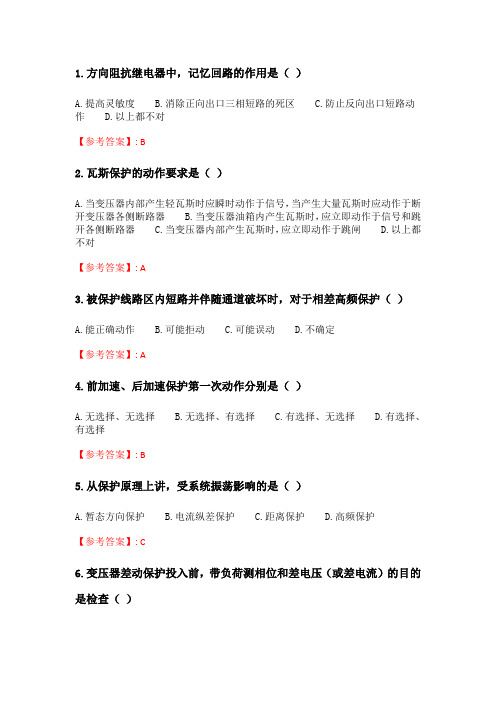

1.方向阻抗继电器中，记忆回路的作用是（）A.提高灵敏度B.消除正向出口三相短路的死区C.防止反向出口短路动作D.以上都不对【参考答案】: B2.瓦斯保护的动作要求是（）A.当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器B.当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器C.当变压器内部产生瓦斯时，应立即动作于跳闸D.以上都不对【参考答案】: A3.被保护线路区内短路并伴随通道破坏时，对于相差高频保护（）A.能正确动作B.可能拒动C.可能误动D.不确定【参考答案】: A4.前加速、后加速保护第一次动作分别是（）A.无选择、无选择B.无选择、有选择C.有选择、无选择D.有选择、有选择【参考答案】: B5.从保护原理上讲，受系统振荡影响的是（）A.暂态方向保护B.电流纵差保护C.距离保护D.高频保护【参考答案】: C6.变压器差动保护投入前，带负荷测相位和差电压（或差电流）的目的是检查（）A.电流回路接线的正确性B.差动保护的整定值C.保护装置动作的正确性D.保护装置动作的快速性【参考答案】: A7.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区( )A.大B.小C.相同D.无法确定【参考答案】: A8.使阻抗继电器刚好动作的最大测量阻抗称为继电器的( )。

A.整定阻抗B.测量阻抗C.动作阻抗D.固有阻抗【参考答案】: A9.发电机的负序过流保护主要是为了防止（）A.损坏发电机的定子线圈B.损坏发电机的转子C.损坏发电机的励磁系统D.损坏发电机外壳【参考答案】: B10.对于反应故障时参数增大而动作的继电保护,计算继电保护灵敏系数时,应用（）A.保护区末端金属性短路B.保护区首端金属性短路C.保护区内任何一点金属性短路D.以上都不对【参考答案】: A11.三段式电流保护中，保护范围最小的是（）A.瞬时电流速断保护B.限时电流速断保护C.定时限过电流保护【参考答案】: A12.220千伏及以上电压等级的电网，线路继电保护一般都采用（）原则。

北交《电力系统继电保护》在线作业一-0001
电力系统三段式电流保护中，保护范围最大的是（）A:电流速断保护
B:限时电流速断保护
C:定时限过电流保护
答案：C
对称三相电路丫连接时，线电压为相电压的（）倍。

A:√3
B:√2
C:2
D:1.5
答案：A
由雷电引起的过电压称为( ? ? )。

A:内部过电压
B:工频过电压
C:大气过电压
D:谐振过电压
答案：C
断路器的开断时间是指从接受分闸命令瞬间起到（）A:所有电弧触头均分离的瞬间为止
B:各极触头间电弧最终熄灭为止
C:首相触头电弧熄灭为止
D:主触头分离瞬间为止
答案：B
在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护
中的方向元件将（）
A:因短路相电压为零而拒动
B:因感受零序电压最大而灵敏动作
C:因零序电压为零而拒动
答案：B
高压输电线路的故障，绝大部分是( )
A:单相接地故障
B:两相接地短路
C:三相短路
答案：A
电力系统最危险的故障是（）
A:单相接地
B:两相短路
C:三相短路
答案：C
三段式电流保护中，保护范围最小的是（）
A:瞬时电流速断保护
B:限时电流速断保护
C:定时限过电流保护
答案：A
双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（）选择。

A:负荷电流。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 方向电流保护是在电流保护的基础上,加装一个()。

A: 负序电压元件B: 复合电流继电器C: 方向元件D: 选相元件正确答案:(单选题) 2: 关于电压互感器和电流互感器二次接地正确的说法是()。

A: 均属工作接地B: 均属保护接地C: 电压互感器二次接地属工作接地，电流互感器属保护接地D: 电流互感器二次接地属工作接地，电压互感器属保护接地正确答案:(单选题) 3: 使电流速断保护有最小保护范围的运行方式为系统()。

A: 最大运行方式B: 最小运行方式C: 正常运行方式D: 事故运行方式正确答案:(单选题) 4: 为防止电压互感器一、二次绕组间绝缘损坏击穿时,高电压窜入二次回路,危及人身安全,应将二次侧()。

A: 屏蔽B: 接地C: 设围栏D: 加防护罩正确答案:(单选题) 5: 在相间电流保护的整定计算公式中考虑继电器返回系数的保护是()。

A: 电流速断保护B: 限时电流速断保护C: 定时限过电流保护D: 电流电压联锁速断保护正确答案:(单选题) 6: 加到阻抗继电器的电压电流的比值是该继电器的()。

A: 测量阻抗B: 整定阻抗C: 动作阻抗D: 无法确定正确答案:(单选题) 7: 大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是()。

A: 与故障点位置无关B: 故障点越远零序电压越高C: 故障点越远零序电压越低D: 零序电压为零------------------------------------------------------------------------------------------------------------------------------ 正确答案:(单选题) 8: 电流互感器二次回路接地点的正确设置方式是()。

北交《电力系统继电保护》在线作业一一、单选题（共 15 道试题，共 30 分。

）1. 电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值（）. 相对愈小，动作时间愈短. 相对越大，动作时间愈短. 相对愈小，动作时间愈长正确答案：2. 考虑助增电流的影响，在整定距离保护II段的动作阻抗时，分支系数应取（）. 大于1，并取可能的最小值. 大于1，并取可能的最大值. 小于1，并取可能的最小值正确答案：3. 如果负载电流超前电压90°，这个负载是( )。

. 电阻. 电容. 电感. 电阻、电感串连正确答案：4. 变电站接地网接地电阻过大对继电保护的影响是（）. 可能会引起零序方向保护不正确动作. 可能会引起过流保护不正确动作. 可能会引起纵差保护不正确动作正确答案：5. 瓦斯保护的动作要求是（）. 当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器. 当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器. 当变压器内部产生瓦斯时，应立即动作于跳闸正确答案：6. 方向闭锁高频保护发信机起动后，当判断为外部短路时，（）. 两侧发信机立即停信. 两侧发信机继续发信. 功率方向为负的一侧继续发信正确答案：7. 被保护线路区内短路并伴随通道破坏时，对于相差高频保护（）. 能正确动作. 可能拒动. 可能误动正确答案：8. 在中性点直接接地电网中发生接地短路时，故障点的零序电压与零序电流的相位关系是（ ). 电流超前电压约90°. 电压超前电流约90°. 电流电压同相位正确答案：9. 使阻抗继电器刚好动作的最大测量阻抗称为继电器的( )。

. 整定阻抗. 测量阻抗. 动作阻抗正确答案：10. 由雷电引起的过电压称为( )。

. 内部过电压. 工频过电压. 大气过电压. 谐振过电压正确答案：11. 距离保护是以（）为核心元件构成的保护。

吉林大学远程教育学院2021年电力系统继电保护练习题C答案《电力系统继电保护》练习题c答案一、名词解释1．继电保护装置：就是指能够反应电力系统中电气设备出现故障或不正常运转状态，并动作于断路器停水或发出信号的一种自动装置。

2．电力系统不正常运行状态：所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的电力系统工作状态。

即可以理解为“电力系统与电力设备中的电流在设定的路径中流动，电力系统中某些电力设备的某些运行参数偏离规定范围。

”3．电流维护的接线方式：就是指维护中电流继电器与电流互感器之间的相连接方式。

4．距离维护：就是反应故障点至维护加装地点之间的距离（或电阻），并根据距离的远近而确认动作时间的一种保护装置。

5．输电线路纵联保护：是用某种通信通道将输电线端或各端（对于多端线路）的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。

理论上具有绝对的选择性。

6．全然电流差动：所指的就是将母线上的全部相连接元件的电流按相均互连差动电路。

同意母差动维护与否动作的电流量就是动作电流和刹车电流。

7．发电机逆功率：对于汽轮发电机，当主汽门讹停用或机炉维护动作停用主汽门而出口断路器未停水时，发电机变为电动机运转，由输入军功功率变成从系统汲取军功功率，即为表示逆功率。

8．限时电流速断保护：由于有选择性的电流速断不能保护本线路的全长，可考虑增加一段新的保护，用来切除本线路上速断范围以外的故障，同时也能作为速断的后备，实际上就是它要能以较小的时限快速切除全线路范围以内的故障，所以称之为限时电流速断保护。

二、基础简答1．电力系统运行状态的等式约束条件是什么？请写出等式。

答：等式约束条件就是由电能性质本身同意的。

即为系统收到的军功功率和无功功率应当在任一时刻与系统的随机变化的负荷功率（包含传输损耗）成正比∑pgi-∑plj-∑△ps=0∑qgi-∑qlj-∑△qs=0pgi、qgi分别为i个发电机或其他电源设备收到的军功和无功功率plj、qlj分别为j个负荷采用的军功和无功功率△ps、△qs分别为电力系统中各种有功功率和无功功率损耗2．电力系统对继电保护装置的基本建议存有哪些？请问：（1）可靠性：包括安全性和信赖性,是对继电保护性能的最根本要求。

大工21春《电力系统继电保护》在线作业1试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.单侧电源网络三段式电流保护中,第一段为()。

【A】.无时限电流速断保护【B】.限时电流速断保护【C】.定时限过电流保护【D】.反时限过电流保护【正确答案】：A2.为限制故障的扩大,减轻设备的损坏,提高系统的稳定性,要求继电保护装置具有()。

【A】.灵敏性【B】.快速性【C】.可靠性【D】.选择性【正确答案】：B3.使电流速断保护有最大保护范围的运行方式为系统()。

【A】.最大运行方式【B】.最小运行方式【C】.正常运行方式【D】.事故运行方式【正确答案】：A4.使电流速断保护有最小保护范围的运行方式为系统()。

【A】.最大运行方式【B】.最小运行方式【C】.正常运行方式【D】.事故运行方式【正确答案】：B5.方向电流保护是在电流保护的基础上,加装一个()。

【A】.负序电压元件【B】.复合电流继电器【C】.方向元件【D】.选相元件【正确答案】：C6.单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。

【A】.使保护范围伸长【B】.使保护范围缩小【C】.保护范围不变【D】.使保护范围不定【正确答案】：B7.下列不属于电力系统中性点接地方式的是()。

【A】.中性点直接接地【B】.中性点不接地【C】.中性点阻抗接地【D】.中性点容抗接地【正确答案】：D8.为防止电压互感器一、二次绕组间绝缘损坏击穿时,高电压窜入二次回路,危及人身安全,应将二次侧()。

【A】.屏蔽【B】.接地【C】.设围栏【D】.加防护罩【正确答案】：B9.继电保护的灵敏系数Ksen要求()。

【A】.Ksen<1【B】.Ksen=1【C】.Ksen>1【D】.Ksen=0【正确答案】：C10.主保护或断路器拒动时,用来切除故障的保护是()。

【A】.辅助保护【B】.异常运行保护【C】.后备保护【D】.安全自动装置【正确答案】：C二、判断题 (共 10 道试题,共 50 分)11.电力系统最重要的要求是保证系统运行的经济性。

一、单选题（共 15 道试题，共60 分。

）V1. 瓦斯保护的动作要求是（ ）A. 当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器B. 当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器C.当变压器内部产生瓦斯时，应立即动作于跳闸 D. 以上都不对满分： 4 分2. 在最大运行方式下，电流保护的保护区较最小运行方式下的保护区( )A. 大B. 小C. 相同D. 无法确定 满分：4分3. 双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ ）选择。

A. 负荷电流B. 额定电流C. 短路电流D. 故障电流 满分：4 分4. 距离保护是以（）为核心元件构成的保护。

A.阻抗继电器B. 振荡闭锁C.启动元件D. 电磁元件 满分：4分5. 中性点不直接接地的系统中，过补偿是指补偿后( )A. 电感电流大于电容电流B. 电感电流小于电容电流C. 电感电流等于电容电流D. 电感电流小于等于电容电流 满分：4分6.加装旁路母线的唯一目的是（ ）A. 不停电检修出线断路器B. 吸收容性无功C.吸收感性无功D. 减小停电面积 满分：4 分7.对具有同步检定和无电压检定的重合闸装置，下列做法中，（ ）是正确的。

A.只能投入检定无压或检定同期继电器的一种 B. 两侧都要投入检定同期继电器C. 两侧都要投入检定无压和检定同期的继电器D. 以上都不对满分：4 分8. 从减小系统振荡的影响出发，距离保护的测量元件应采用（）A. 全阻抗继电器B. 方向圆阻抗继电器C. 偏移圆阻抗继电器D. 电磁继电器满分：4 分9. 变电站接地网接地电阻过大对继电保护的影响是（）A. 可能会引起零序方向保护不正确动作B. 可能会引起过流保护不正确动作C. 可能会引起纵差保护不正确动作D. 无影响满分：4 分10. 保护用电流互感器二次回路接地点的正确设置方式是（）A. 每只电流互感器二次回路必须有一个单独的接地点B. 电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上C. 电流互感器二次回路应分别在端子箱和保护屏接地D. 以上都不对满分：4 分11. 三段式电流保护中，保护范围最大的是（）A. 电流速断保护B. 限时电流速断保护C. 定时限过电流保护D. 一样大满分：4 分12. 在中性点直接接地电网中发生接地短路时，（）零序电压最高。
