TITAN423型摊铺机主要机构的改进修改稿

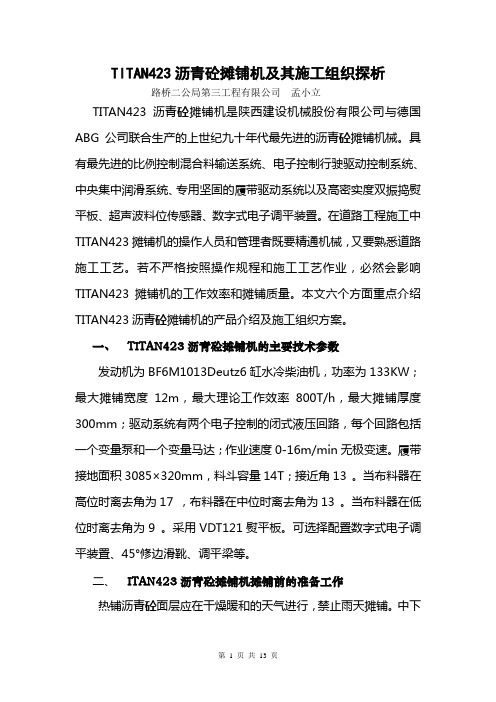

TITAN423沥青砼摊铺机及其施工组织探析路桥二公局第三工程有限公司孟小立TITAN423沥青砼摊铺机是陕西建设机械股份有限公司与德国ABG 公司联合生产的上世纪九十年代最先进的沥青砼摊铺机械。

具有最先进的比例控制混合料输送系统、电子控制行驶驱动控制系统、中央集中润滑系统、专用坚固的履带驱动系统以及高密实度双振捣熨平板、超声波料位传感器、数字式电子调平装臵。

在道路工程施工中TITAN423摊铺机的操作人员和管理者既要精通机械，又要熟悉道路施工工艺。

若不严格按照操作规程和施工工艺作业，必然会影响TITAN423摊铺机的工作效率和摊铺质量。

本文六个方面重点介绍TITAN423沥青砼摊铺机的产品介绍及施工组织方案。

一、TITAN423沥青砼摊铺机的主要技术参数发动机为BF6M1013Deutz6缸水冷柴油机，功率为133KW；最大摊铺宽度12m，最大理论工作效率800T/h，最大摊铺厚度300mm；驱动系统有两个电子控制的闭式液压回路，每个回路包括一个变量泵和一个变量马达；作业速度0-16m/min无极变速。

履带接地面积3085×320mm，料斗容量14T；接近角13 。

当布料器在高位时离去角为17 ，布料器在中位时离去角为13 。

当布料器在低位时离去角为9 。

采用VDT121熨平板。

可选择配臵数字式电子调平装臵、45°修边滑靴、调平梁等。

二、ITAN423沥青砼摊铺机摊铺前的准备工作热铺沥青砼面层应在干燥暖和的天气进行，禁止雨天摊铺。

中下面层摊铺作业时，地表温度应不低于5℃，基层不应是冻结的，中上面层摊铺施工作业时时，地表温度不应低于10℃，基层不应是潮湿的。

摊铺前的准备工作主要有：1、基层的准备基层的准备工作主要包括四个方面；①检查基层质量；②校正存在的缺陷；③清扫基层表面的杂物；④用乳化沥青处臵基层表面。

在铺筑前基层应具有要求的宽度、厚度、纵横坡，特别应注意基层的平整度和密实度。

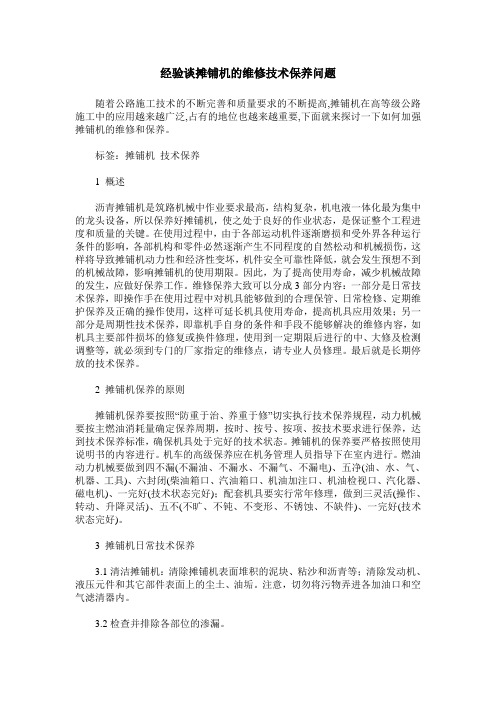

经验谈摊铺机的维修技术保养问题随着公路施工技术的不断完善和质量要求的不断提高,摊铺机在高等级公路施工中的应用越来越广泛,占有的地位也越来越重要,下面就来探讨一下如何加强摊铺机的维修和保养。

标签：摊铺机技术保养1 概述沥青摊铺机是筑路机械中作业要求最高，结构复杂，机电液一体化最为集中的龙头设备，所以保养好摊铺机，使之处于良好的作业状态，是保证整个工程进度和质量的关键。

在使用过程中，由于各部运动机件逐渐磨损和受外界各种运行条件的影响，各部机构和零件必然逐渐产生不同程度的自然松动和机械损伤，这样将导致摊铺机动力性和经济性变坏，机件安全可靠性降低，就会发生预想不到的机械故障，影响摊铺机的使用期限。

因此，为了提高使用寿命，减少机械故障的发生，应做好保养工作。

维修保养大致可以分成3部分内容：一部分是日常技术保养，即操作手在使用过程中对机具能够做到的合理保管、日常检修、定期维护保养及正确的操作使用，这样可延长机具使用寿命，提高机具应用效果；另一部分是周期性技术保养，即靠机手自身的条件和手段不能够解决的维修内容，如机具主要部件损坏的修复或换件修理，使用到一定期限后进行的中、大修及检测调整等，就必须到专门的厂家指定的维修点，请专业人员修理。

最后就是长期停放的技术保养。

2 摊铺机保养的原则摊铺机保养要按照“防重于治、养重于修”切实执行技术保养规程，动力机械要按主燃油消耗量确定保养周期，按时、按号、按项、按技术要求进行保养，达到技术保养标准，确保机具处于完好的技术状态。

摊铺机的保养要严格按照使用说明书的内容进行。

机车的高级保养应在机务管理人员指导下在室内进行。

燃油动力机械要做到四不漏(不漏油、不漏水、不漏气、不漏电)、五净(油、水、气、机器、工具)、六封闭(柴油箱口、汽油箱口、机油加注口、机油检视口、汽化器、磁电机)、一完好(技术状态完好)；配套机具要实行常年修理，做到三灵活(操作、转动、升降灵活)、五不(不旷、不钝、不变形、不锈蚀、不缺件)、一完好(技术状态完好)。

1．电磁线圈故障引发不能行走：一台摊铺机在工作300h后，出现不能行走的故障。

因工作时间较短，液压驱动系统不易损坏，故判断为电路原因。

在检查制动电磁阀时发现，其线圈为dc-12v，明显与整机标定电压不符，并手感发热，在手动解除制动后，故障消失。

但更换标准dc-12v线圈后不久又出现了以下的现象：在正常摊铺工作中偶尔还出现机器突然转向，且速度越快转向量越大。

该机本身带有“epm”系统，具有自动检测校正跑偏功能，在按说明书进行“ofst”自检后，故障仍然不能消除，而且“跑偏”、“突然转向”的频率由每天1～2次发展道5～6次，严重影响操作质量，操作人员须时刻不离操纵杆以防突然转向，导致后面熨平板撞击路沿石。

后经厂方保修人员现场调试、修正，但仍然不能解决问题。

由于是新机，且在更换制动电磁线圈后出现此现象，本着“先简后繁”原则重点检查了制动总阀。

发现所更换线圈的阀芯与阀座的连接位置不正，拆卸后发现连接处螺纹已损坏，导致阀芯位置不对中，并且行程不到位。

经技术处理后，故障被排除。

2．履带行走引导轮粘附沥青：一台摊铺机左侧履带松弛，最初怀疑是张紧油缸分配阀有问题，但调换液压管路后没有变化，经测试压力为60mpa，满足工作要求，因该机仅工作2个月，张紧油缸应该不会损坏，故判断为机械原因。

在检查引导轮滑道时，看到有大量乳化沥青粘附其上。

于是对其加热后进行了清洗，并松动相关的螺栓，结果履带的运行恢复了正常。

3．散热器粘附大量灰尘：一台摊铺机已工作了近800h，一天，在作业中发动机突然熄火。

操作人员首先怀疑是发动机供油有问题，在排除了柴油输油泵和管路中的气体后已能重新启动，但在工作约20min 后又熄火了。

观察“epm”系统时出现了“malfunction！”故障警告，但没有提示何种原因和部位。

观察显示，除液压油温度稍高外其他一切正常，据此判断为冷却系统以有故障。

经检查，冷却液不少，风扇工作正常，但散热器外壁粘附了许多灰土。

ABG423摊铺机结构正确安装与保养摊铺机简介ABG423摊铺机是一款用于铺设道路、机场、停车场等柏油混凝土路面的机器，其构造复杂，需要正确安装和定期保养来确保其正常工作。

构造ABG423摊铺机主要由以下部分构成：1.发动机：负责提供动力，使摊铺机能够正常运转。

2.行走系统：包括履带、行走电机等，使摊铺机能在工地上自由行驶。

3.水泵系统：摊铺机使用水泥或沥青时，需要使用水泵将材料输送到摊铺机前。

4.倒料系统：将混合材料从车辆或搅拌车中倒入摊铺机内，然后通过摊铺机上的材料桶传送到摊铺机下方的铺路机头中。

5.材料桶：材料桶上装有不锈钢链条，用于传送混合材料。

6.铺路机头：铺路机头上有涂料板，用于将混合材料均匀地铺在地面上。

安装安装ABG423摊铺机需要严格按照安装说明书进行，否则可能会影响机器的安全性和工作效果。

1.安装前，保证摊铺机所在地基础压实坚实可靠，并放置水平；2.摊铺机吊挂时必须坚持安全第一，依照挂钩的规格进行，并做好吊车及人员现场的有关安全措施；3.保证各部件安装后都处于相应的位置，并检查各部件间是否有必要连接，如有必要，要按照安装说明书进行安装；4.加油、加液或加气时，必须按照规格要求，严格保证量，免得发生溢油、溢液或超压事故；5.整机各部位连接时，要用扳手和砂纸对其进行加工，并逐一检查无松动、漏油情况；6.投入电源前，必须明确电源质量，用电钳检查导线及电源质量是否可用，如发现安全隐患，必须排除后方可投入电源。

保养ABG423摊铺机的保养工作也十分重要，能保证机器的正常使用寿命和工作效率。

1.定期检查各部件连接是否松动，各液体管路是否漏油、漏液，如发现问题及时处理；2.定时清洗摊铺机，清理挡泥板、链轮、链条等部件内的杂物；3.在摊铺机运转前，检查燃油或液压油是否足够，机油及油液是否处于适宜温度；4.在保养过程中，需要采用专业化的工具进行，如有些地方对拆卸和组合有技术要求，不能随意拆卸；5.定期对纵向坡度、横向坡度、坡度转向定位调整精度进行校验以纠正误差，使机器能够精准地铺设地面。

ABG423摊铺机结构正确安装与保养引言摊铺机的安装与保养影响机械的正常运转和施工进度、摊铺的平整度。

下面结合工作实践。

谈谈摊铺机的安装与保养。

1摊铺机的安装1．1操作棚安装棚布边上带有拉条的安装时应朝前、后方向。

棚布边上带有拉环的安装时应朝左、右方向。

1．2螺旋输料器规格、安装及检查1)螺旋输料器高度根据摊铺厚度而定，摊铺厚度增厚或减薄时。

应提高或降低液压马达吊挂箱高度，调整到最佳位置时，拧紧固定螺栓。

2)螺旋输料器宽度根据摊铺宽度而定。

最终被选调螺旋输料器的端头与熨平板边板距离应在30~75cm范围内。

(2)调整无特殊技术要求，主要掌握轴心同心。

(3)检测螺旋输料器处在工作状态时，尽量调整到旋转平稳f根据经验用手感觉螺旋输料器前挡料板振动力向定)。

1．3摊铺厚度的设置及调整(1)摊铺厚度的设置摊铺机根据熨平板所垫高度，电脑自动确认，但纵坡仪指示灯必须调整到熄灭状态。

(2)仰角的调整仰角浮动标尺后辅助调整螺栓设置为零时，前浮动标尺显示刻度即为摊铺厚度：摊铺厚度超出前仰角浮动标尺指示范围时，必须调整仰角浮动标尺后辅助螺栓(后辅助调整标尺显示1个刻度相当于前浮动标尺显示5~8个刻度)。

摊铺厚度8cm以内时，仰角辅助调整螺栓必须调整到零的位置。

(3)仰角浮动标尺的设置压实厚度+摊铺机虚铺系数(参照摊铺机振动频率而定)+设定数据(一般3-5cm)一仰角辅助调整刻度。

1．4振捣锤的工作原理及安装(1)振捣锤的工作原理在液压马达驱动下。

进行有规律不一致振动，从而增加摊铺密实度。

(2)振捣锤的选配坡面小的靠近熨平板安装，坡面大的靠近坡面小的安装。

(3)振捣锤的安装1)加接25cm或50cm熨平板捣锤时，只能选择捣锤一边螺孔进行固接。

2)临近捣锤接触侧面必须水平一线，并靠近熨平板防护条。

3)临近捣锤板接触底面必须水平一线。

1．5捣锤连接轴与振动连接轴选配及安装(1)选配捣锤连接轴(最长、最短)，剩余的为振动连接轴。

综述摊铺机的故障维修及保养【摘要】沥青摊铺机是公路路面施工中不可缺少的重要机械设备之一，在我国的公路建设过程中起着非常重要的作用。

本文根据自己多年从事的工程机械的管理维修实际工作经验，主要对摊铺机常见的各类故障维修进行了分析，并进而阐述了摊铺机在使用过程中的注意事项以及日常养护工作，以提高机械的使用效率。

【关健词】工程机械；摊铺机；故障维修；日常保养随着我国社会经济的不断高速发展，公路的建设发展速度也在快速的前进，在公路路面的施工机械设备中，沥青摊铺机是重要核心机械设备之一，它的性能直接影响着路面的整体施工质量。

因此，提高沥青摊铺机的性能、质量以及使用技术是尤为重要的。

下面本文结合自己多年的工作实践，简要的介绍了摊铺机常见的故障排除与维修保养中一些要点，以供同行参考。

1 典型故障的排除1.1 行走故障摊铺机运行时的行走故障通常表现为不行走或者行走路线偏离。

故障原因通常如下：（1）电磁阀接线松动，工作泵不工作。

在这种情况下，因为工作泵没有供电而无法工作，导致这一侧的行走马达缺油也无法工作，从而造成机器跑偏或某一侧不能行走。

（2）行走马达出现故障。

在使用较长时间后，马达工作面或端面磨损严重，使马达的容积效率降低，导致无动力输出。

1.2 螺旋布料器不工作摊铺机有时会发生左、右布料器不工作的现象，这些故障既可能是电路方面和机械传动系统方面的故障，也可能是液压系统中油量性能及滤油器阻塞导致的故障。

除了电气与机械动力外，摊铺机布料器液压系统无法工作的故障原因可能为：（1）螺旋分料器两端轴承损坏。

长期使用后，配件受到磨损，容易受到传送受阻将轴承折断。

因此，要时刻关注轴承的运行情况，在出现问题的时候及时更换轴承相关部件，并注入新的润滑油，才能继续使用。

（2）链条过长。

作为动力传送的链条在使用中会持续被拉长，当超过一定长度时，在链齿箱内就会出现链条被卡死的问题。

这时链条就会损坏，需要重新更换，同时要加注润滑油。

（3）行星减速器损坏。

ABG423型摊铺机螺旋部分电路故障检修
本文介绍了ABG423型摊铺机螺旋部分电路的故障检修方法。

该型号摊铺机的螺旋部分电路相对于其他国产进口品牌的摊铺机来说，电路原理比较复杂。

早期的料位自动控制由于技术的限制大多采用机械摆杆方式，后来随着超声波技术的发展，到目前为止几乎所有的摊铺机都采用了超声波方式对料位进行自动控制。

早期的ABG摊铺机采用了摆杆式料位器，通过机械摆杆放置于料位上面，摆杆的另一端与电位器机械连接，随着料位的升高降低位置发生变化，控制螺旋阀的快慢停止。

ABG423摊铺机的螺旋放大器部分电路与大多数摊铺机不同，它在改用超声波料位器后，电路仍然沿袭了摆杆的做法，这使得这部分的电路非常复杂，在碰到故障时解决起来非常麻烦，牵扯面很多。

举个例子，以ABG423摊铺机为例，机手反应右侧螺旋有手动没有自动，但把左侧的边控箱拿过来一切正常，调换大线，无效，把右侧的边控箱拿到左边也一切正常，机手没有办
法。

具体检查情况：当天到现场时摊铺机正在转移，一直到晚九点才到工地，工人们在忙着对摊铺机进行拼装，利用他们拼装的间隙对摊铺机进行检查。

在检查过程中，需要注意摊铺机的电路部分，尤其是螺旋放大器部分电路。

如果出现故障，需要对电路进行仔细排查，找出问题所在，然后进行修理。

在维修过程中，需要注意安全，避免触电等意外情况的发生。

ABG423型摊铺机行走异常故障问题检修一、概述1﹑ABG423摊铺机行走部分电路由两套完全独立的电路构成：正常行走（NORMAL）和紧急行走（EMERGENCY）。

正常行走采用行走控制器对摊铺机行走进行驱动，并采用两个转速传感器对左右马达的转速进行反馈，行走控制器对反馈来的信号进行处理，并输出相应的输出控制信号给行走泵，达到摊铺机以设定速度按直线自动行走。

紧急行走采用24V经两个电位器对行走泵进行驱动，没有自动直线行走功能，一般用于摊铺机行走控制器出现故障的紧急情况下，施工或者转移摊铺机之用，原则上不用于正常施工。

2﹑摊铺机行走不正常的几种故障现象a、不行走b、跑偏c、行走不稳定（打顿）d、速度异常e、方向异常二、实际维修案例：1﹑XXX一台ABG423摊铺机，其机手描述的故障现象是：白日工作正常，而到了晚上行走一顿一顿，具体施展阐发为一开摊铺机的工作灯故障施展阐发明显，灯开得越多越严重；摊铺机行驶速度越快，故障现象越明显，走慢稍微好些。

2﹑XXXABG423摊铺机一台，自动状态下不能行走，应急状态行走正常。

现场检查发觉自动状态下摊铺机时走时停，仔细检查发觉电瓶桩头上特地给行走电脑接地的两芯线虚接，招致行走电脑无法正常工作，将线重新接好后故障排除。

三、小结摊铺机跑偏故障的分析及排除方法，需要注意以下6个问题：1、解除制动。

首先将分动箱上起制动作用的二位四通阀的黑色旋钮推入并顺时针转动，使摊铺机处于初操作状态，此时右行走泵的压力油到达制动缸，打开制动器，机器的制动被解除，出现了如下现象：左侧履带不动，右侧履带迅速前行，机器向左急转向。

此现象说明故障不是由制动系统引起的。

2、运用应急措施。

将总控台配电箱后的紧急转换开关S70扳到向上的位置，使机器处于初操作状态，结果出现如下现象：左侧履带向前行走缓慢，右侧履带向前行走迅速，导致向左急转弯，故障未能解除。

由此说明故障不是由行走电脑引起的。

3、将左右行走泵电磁阀线圈的插头举行调换，使机器处于初操作状态。
