引起电源模块发热的四大原因
一摸电源模块的表面,热乎乎的,模块坏了?且慢,有一点发热,仅仅只是因为它正努力地工作着。
但高温对电源模块的可靠性影响极其大!基于电源模块热设计的知识,这一次,我们扒一扒引起电源模块发热的原因。
电源模块在电压转换过程中有能量损耗,产生热能导致模块发热,降低电源的转换效率,影响电源模块正常工作,并且可能会影响周围其他器件的性能,这种情况需要马上排查。
但什幺情况下会造成电源模块发热严重呢?具体原因如下所示:
一、使用的是线性电源
线性电源工作原理如下图1,通过调节调整管RW改变输出电压的大小。
由于调整管相当于一个电阻,电流经过电阻时会发热,导致效率不高。
图1 线性电源原理图。
广州致远电子股份有限公司类别内容 关键词CAN-bus 总线产品 摘 要 介绍CAN-bus 总线产品使用的疑难问题修订历史版本日期原因V1.00 2015/01/01 创建文档目录1. USB接口CAN卡 (1)1.1软件问题 (1)1.1.1USBCAN板卡的驱动安装不成功要如何处理? (1)1.1.2CANtest测试软件CAN的数据帧怎样能分类固定查看CAN报文数据? (1)1.1.3使用CANtest软件发送数据时,总是提示发送数失败? (3)1.1.4电脑进入休眠之后唤醒,CANtest不需重新启动就能驱动CAN卡? (3)1.1.5使用CANtest软件启动通道时,提示启动通道失败或初始化通道失败。
(3)1.2原理问题 (3)1.2.1如何计算并选择自定义波特率的配置数值? (3)1.2.2如何识别多个同型号USBCAN卡在一台PC机上所分配的设备索引号? .. 41.2.3CAN总线为什么要有两个120欧姆的终端电阻? (6)1.2.4CAN总线错误状态的种类有哪些? (6)1.2.5USBCAN-II是否支持Win8平板上的OTG接口? (6)2. PCI接口CAN卡 (7)2.1软件问题 (7)2.1.1使用CANtest软件发送数据时,总是提示发送数失败? (7)2.1.2电脑进入休眠之后唤醒,CANtest不需重新启动就能驱动CAN卡? (7)2.1.3使用CANtest软件启动通道时,提示启动通道失败或初始化通道失败。
(7)2.2原理问题 (7)2.2.1如何计算并选择自定义波特率的配置数值? (7)2.2.2为什么PCI-5110 CAN板卡无法使用? (8)2.2.3PCI-9820I的DB9接头内的管脚定义是怎样的? (9)2.2.4系统中插入多张相同的PCI CAN板卡后,如何确定各各设备的索引号?.. 92.2.5CAN总线为什么要有两个120欧姆的终端电阻? (9)2.2.6CAN总线错误状态的种类有哪些? (9)2.2.7PCI-9820I的linux系统驱动为什么无法使用? (10)3. CPCI接口CAN卡 (11)3.1软件问题 (11)3.1.1使用CANtest软件发送数据时,总是提示发送数失败? (11)3.1.2电脑进入休眠之后唤醒,CANtest不需重新启动就能驱动CAN卡? (11)3.2原理问题 (11)3.2.1如何计算并选择自定义波特率的配置数值? (11)3.2.2CAN总线为什么要有两个120欧姆的终端电阻? (12)3.2.3CAN总线错误状态的种类有哪些? (12)4. PCIe接口CAN卡 (14)4.1软件问题 (14)4.1.1使用CANtest软件发送数据时,总是提示发送数失败? (14)4.1.2电脑进入休眠之后唤醒,CANtest不需重新启动就能驱动CAN卡? (14)4.2原理问题 (14)4.2.1如何计算并选择自定义波特率的配置数值? (14)4.2.2CAN总线为什么要有两个120欧姆的终端电阻? (15)4.2.3CAN总线错误状态的种类有哪些? (15)5. CANalyst-II总线分析仪 (17)5.1软件问题 (17)5.1.1CANalyst-II如何安装驱动? (17)5.2原理问题 (17)5.2.1如何计算并选择自定义波特率的配置数值? (17)5.2.2CAN总线为什么要有两个120欧姆的终端电阻? (18)5.2.3CAN总线错误状态的种类有哪些? (18)6. 以太网转CAN模块 (20)6.1软件问题 (20)6.1.1电脑进入休眠之后唤醒,CANtest不需重新启动就能驱动CAN卡? (20)6.2原理问题 (20)6.2.1如何计算并选择自定义波特率的配置数值? (20)6.2.2为什么使用CANET-200T的UDP通信方式会出现通信不稳定? (21)6.2.3CANET-100T如何恢复出产设置? (21)6.2.4CAN总线为什么要有两个120欧姆的终端电阻? (22)6.2.5CAN总线错误状态的种类有哪些? (22)6.2.6CANET-200T设备无法正常使用,怎么调通进行自发自收的测试? (22)7. Wifi转CAN模快 (26)7.1软件问题 (26)7.1.1电脑进入休眠之后唤醒,CANtest不需重新启动就能驱动CAN卡? (26)7.2原理问题 (26)7.2.1如何计算并选择自定义波特率的配置数值? (26)7.2.2CAN总线为什么要有两个120欧姆的终端电阻? (27)7.2.3CAN总线错误状态的种类有哪些? (27)8. 串口转CAN模快 (29)8.1软件问题 (29)8.2原理问题 (29)8.2.1如何计算并选择自定义波特率的配置数值? (29)8.2.2CAN总线为什么要有两个120欧姆的终端电阻? (30)8.2.3CAN总线错误状态的种类有哪些? (30)8.2.4CANCOM-100IE的串口RS485能不能带多个串口设备? (30)8.2.5CANCOM-100IE的有几种数据转换模式? (30)8.2.6CANCOM-100IE设备CAN口的波特率一定需要与串口波特率一样? (31)8.2.7CANCOM-100IE在格式转换模式下,串口往CAN发送不了1-7个字节数据?319. CAN隔离中继器集线器 (32)9.1软件问题 (32)9.1.1为什么无法对CAN485MB进行参数的配置? (32)9.2原理问题 (32)9.2.1CAN232MB能否同时实现对标准帧与扩展帧的转换? (32)9.2.2CAN485MB单个测试正常,接入RS-485的大网络中就无法使用? (32)9.2.3CANHub-AS4的电源接口与CAN接口之间的隔离电压值是多少? (32)9.2.4CANBridge智能网桥能否使用在CANOPEN网络中? (33)9.2.5如何计算并选择自定义波特率的配置数值? (33)9.2.6为什么CANHub-AS4替换原来的CANHub-S5设备后,系统无法使用?.339.2.7CAN总线为什么要有两个120欧姆的终端电阻? (34)9.2.8CAN总线错误状态的种类有哪些? (34)10. CAN光纤转换器 (36)10.1软件问题 (36)10.2原理问题 (36)10.2.1如何计算并选择自定义波特率的配置数值? (36)10.2.2为什么CANHub-AF1S1接入系统后通信不正常? (37)10.2.3CAN总线为什么要有两个120欧姆的终端电阻? (37)10.2.4CAN总线错误状态的种类有哪些? (37)10.2.5CANHUB-AF2S2使用在西门子消防控制主机上,CAN口设置波特率自适应,CAN口故障灯亮无法进行数据传输。

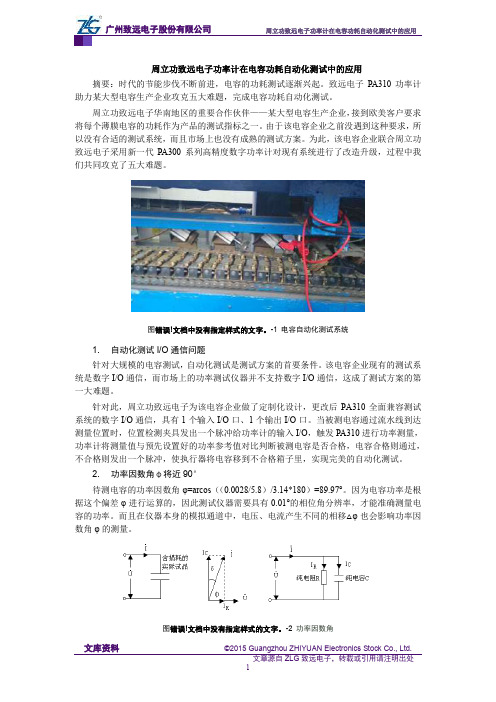

周立功致远电子功率计在电容功耗自动化测试中的应用摘要:时代的节能步伐不断前进,电容的功耗测试逐渐兴起。
