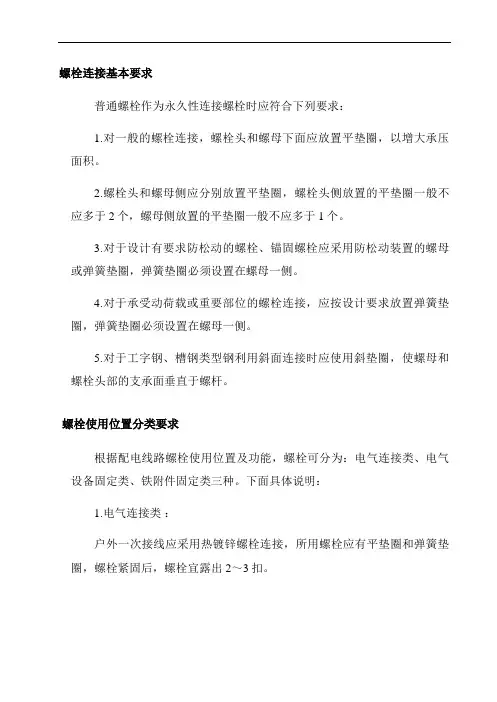

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。
下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。
一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。
利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。
3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。
铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
热浸镀锌螺栓进厂检验标准一、目的本标准规定了热浸镀锌螺栓的进厂检验要求、试验方法、检验规则及标识、包装、运输与贮存。
本标准适用于对热浸镀锌螺栓（以下简称“螺栓”）的质量进行控制和检验。
二、引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文档。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3098.1-2010 紧固件机械性能螺栓、螺钉和螺柱三、检验项目及要求1. 外观质量外观质量应符合：（1）镀锌层均匀性：镀锌层应均匀、连续，无肉眼可见的裂纹、剥落、起泡等缺陷。
（2）螺栓表面：螺栓表面应光滑、无明显划痕、毛刺等缺陷。
（3）螺纹部分：螺纹部分应清晰、完整，无断纹、脱锌等现象 |2. 材料质量材料质量应符合相关标准要求，提供相应的材质证明文件。
3. 尺寸检验尺寸应符合图纸及工艺要求，公差范围参照相关标准。
对关键尺寸（如螺纹中径等）应逐个进行检验。
4. 力学性能检验按照GB/T 3098.1-2010进行力学性能试验，保证性能符合标准要求。
对于重要螺栓，需要进行疲劳强度试验。
5. 镀锌层厚度镀锌层厚度应符合工艺要求，一般不少于65um。
采用涂层测厚仪进行检测，每个螺栓至少测量3个点，取平均值。
四、试验方法1. 外观质量检验：目视法进行外观检查。
2. 材料质量检验：核查材质证明文件，并可采用化学分析、金相分析等方法进行复验。
3. 尺寸检验：采用卡尺、千分尺等测量工具进行测量。
4. 力学性能检验：按照GB/T 3098.1-2010规定的方法进行试验。
5. 镀锌层厚度检验：采用涂层测厚仪进行测量。
五、检验规则1. 进厂检验每批螺栓进厂后，应按照上述要求进行抽样检验，合格后方可入库。
抽样方案应遵循GB/T 2828.1或等同的标准。
重要螺栓需要进行100%检验。
2. 不合格品处理外观及尺寸不合格的螺栓可以进行返工或返修，力学性能及镀锌层厚度不合格的螺栓应予以报废。
常用螺栓基础知识简介集团技改部李晓涛2015/5/13只有深入去了解每种螺丝钉的作用，才能准确扭紧岗位上的每棵螺钉，从而取得独特价值。
----题记来公司有一段时间了，在工作过程中逐渐发现一些小零件使用往往容易被忽视。
在此对一些我司常用螺栓及相关配件的基础知识做一些介绍，让使用及设计者能更好的使用螺栓—这个工业之米。
一、螺栓定义与分类配用螺母的圆柱形带螺纹的紧固件。
按连接的受力方式：分普通螺栓和铰制孔螺栓。
按头部形状分：有六角头的、圆头的、沉头的等。
二、螺栓代号解释例1：M10X1LH-6h-SM代表公制三角螺纹(其它符号如Tr代表梯形螺纹)，公称大径为10、细牙螺距P=1.0mm，LH代表左旋，中径公差带为6h 外螺纹，S表示短的旋合长度。
说明：粗牙不需标明螺距，中等旋合长度以及右旋不需标明。
例2：螺纹规格d=M12、公称长度L=80mm、性能等级10.9级、表面氧化、产品等级为A级的六角头螺栓：完整标记为：GB/T5783-2000-M12X80-10.9-A-O三、螺栓性能等级和产品等级等级不同价格有差异，使用工况不同等级需求不同。
所以在选用时需注意区分。
1、螺栓的产品等级分为a、b、c三级。
其中a级最精确，c级精度最差。
a级用于承载较大，要求精度高或受冲击、振动载荷的场合。
2、螺栓的性能等级有3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
在螺栓头部往往会有标示，如我司常见有DN 4.6 YB4.8 NBZD10.9字样。
其中开头字母为生产厂家代号。
例如：性能等级10.9级高强度螺栓其含义是：其材料经过热处理后，能达到：○1螺栓材质公称抗拉强度达1000MPa级；○2螺栓材质的屈强比值为0.9；螺栓材质的公称屈服强度达1000×0.9=900MPa级。
钢结构的螺栓基础知识8.5螺栓基础知识紧固件业界称之“工业之米”，其对于工业，相当于粮食对于人类。
紧固件分为标准件和异型件两大类。
一个国家的紧固件发展水平可以直接反映该国工业化程度。
其中，德国标准为国际公认的高标准，国际标准（ISO 标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。
标准件 指由相关政府部门规定其属性并通过发布的使用的。
如国标，德标，美标，日标等。
异型件 指根据工程需要按图纸加工的一些链接件。
如地脚螺栓，拉条等。
紧固件主要构成：专业术语1.规 格：即形状大小。
通常包括直径和长度。
螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)：M20*70 “M”表示“米”制螺纹（即国家标准螺纹）；数字“20”代表螺栓直径；数字“70”代表螺栓长度。
均以毫米（mm ）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。
M30*2*280 称为细扣螺栓，中间2表示螺纹经螺母常见表述方式如下：（例）M20 同螺栓，“M ”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的螺栓配套使用。
垫圈的表述方式：2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。
（有国标、非标美标日标德标欧标 ISO国际标准）3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。
4.级别：特指螺栓的强度。
5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。
发黑，镀锌等。
螺栓螺栓的种类有：6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。
普通外六角螺栓，执行标准有GB/T5780/1/2/3（国标5780/2为半牙螺栓，5781/3为全牙螺栓）5780/1为4.8S一下，通常称为普通螺栓，国标螺栓或普栓等；5782/3泛指8.8级以上（10.9级 12.9级）的高强螺栓，栓头略厚。

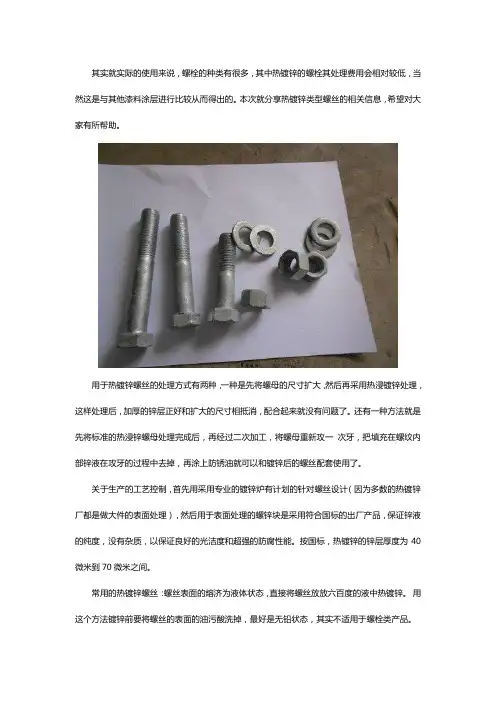

其实就实际的使用来说，螺栓的种类有很多，其中热镀锌的螺栓其处理费用会相对较低，当然这是与其他漆料涂层进行比较从而得出的。
本次就分享热镀锌类型螺丝的相关信息，希望对大家有所帮助。
用于热镀锌螺丝的处理方式有两种，一种是先将螺母的尺寸扩大，然后再采用热浸镀锌处理，这样处理后，加厚的锌层正好和扩大的尺寸相抵消，配合起来就没有问题了。
还有一种方法就是先将标准的热浸锌螺母处理完成后，再经过二次加工，将螺母重新攻一次牙，把填充在螺纹内部锌液在攻牙的过程中去掉，再涂上防锈油就可以和镀锌后的螺丝配套使用了。
关于生产的工艺控制，首先用采用专业的镀锌炉有计划的针对螺丝设计（因为多数的热镀锌厂都是做大件的表面处理），然后用于表面处理的螺锌块是采用符合国标的出厂产品，保证锌液的纯度，没有杂质，以保证良好的光洁度和超强的防腐性能。
按国标，热镀锌的锌层厚度为40微米到70微米之间。
常用的热镀锌螺丝：螺丝表面的熔济为液体状态，直接将螺丝放放六百度的液中热镀锌。
用这个方法镀锌前要将螺丝的表面的油污酸洗掉，最好是无铅状态，其实不适用于螺栓类产品。
随着科技工业的发展，热镀锌螺丝产品已经运用到很多领域，热镀锌螺丝的优点在于防腐年限长久，适应环境广泛，一直是很受欢迎的防腐处理方法。
被运用到电力铁塔、通信铁塔、铁路、公路防护、路灯杆、船用构件、建筑钢结构构件、变电站附属设施等行业。
南京宝宇标准件有限公司专业生产和研发碳钢、不锈钢、铜标准件、紧固件和非标准件，产品种类有：螺栓、螺钉、螺丝、螺母、平垫、弹垫、螺柱、组合件、非标异型件及精密零件，欢迎大家咨询了解。
螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。
下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。
一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。
利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。
3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。
铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
.8.5螺栓基础知识紧固件业界称之“工业之米”，其对于工业，相当于粮食对于人类。
紧固件分为标准件和异型件两大类。
一个国家的紧固件发展水平可以直接反映该国工业化程度。
其中，德国标准为国际公认的高标准，国际标准（ISO标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。
标准件指由相关政府部门规定其属性并通过发布的使用的。
如国标，德标，美标，日标等。
异型件指根据工程需要按图纸加工的一些链接件。
如地脚螺栓，拉条等。
紧固件主要构成：螺栓：通常意义上与螺母配套使用。
螺母：通常为六角型紧垫片：通常为圆型配套螺母。
固件螺钉：不需要配备螺母。
螺柱：两头都带有螺纹，包括全螺纹螺柱。
专业术语1.规格：即形状大小。
通常包括直径和长度。
螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)：M20*70“M”表示“米”制螺纹（即国家标准螺纹）；数字“20”代表螺栓直径；数字“70”代表螺栓长度。
均以毫米（mm）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。
M30*2*280称为细扣螺栓，中间2表示螺纹经螺母常见表述方式如下：（例）M20同螺栓，“M”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的垫圈的表述方式：2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。
（有国标、非标美标日标德标欧标ISO国际标准）3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。
4.级别：特指螺栓的强度。
5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。
发黑，镀锌等。
螺栓螺栓的种类有：6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。
螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。
下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。
一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。
利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。
3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。
铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓螺母垫片使用规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。
下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。
一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。
利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。
安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。
隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。
3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。
铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
