中职教育-《基础工程》第四版课件：第六章 地基处理(六)(人民交通出版社).ppt

中职教育-《基础工程》第四版课件：第六章 地基处理(六)(人民交通出版社).ppt

6-6 化学加固法
第六章 地基处理
第六节 化学固化法
概念：指在软土地基土中掺入水泥、石灰等，采用喷射、
搅拌等方法使其与原土体充分混合，产生固化作用；或把一 些具有固化作用的化学浆液(如水泥浆、水玻璃、氯化钙溶液 等)灌入地基土体中，以改善地基土的物理力学性质，达到加 固目的。
分类：按加固材料的状态可分为粉体类(水泥、石灰粉
6-6 化学加固法
第六章 地基处理
(二)硅化法
利用硅酸钠(水玻璃)为主剂的化学浆液加固方法称为硅化 法。 1．硅化法的加固机理
硅化法按浆液成分可分为单液法和双液法。单液法使用 单一的水玻璃溶液，它较适用于渗透系数位0.1～0.2m/d的湿 陷性黄土等地基的加固。此时，水玻璃较易渗透入土孔隙， 与土中的钙质相互作用形成凝胶，而使土颗粒胶结成整体。
(1) 渗透灌浆 (2) 劈裂灌浆 (3) 压密灌浆 (4) 电化学灌浆（或电渗法）
6-6 化学加固法
第六章 地基处理
2．浆液材料
按浆液所处状态可分为真溶液、悬浮液和乳化液； 按工艺性质可分为单浆液和双浆液；按浆液主剂分为无 机系列和有机系列； 按浆液颗粒可分粒状浆液（纯水泥浆、水泥黏土浆和水 泥砂浆等或统称为水泥基浆液）和化学浆液（环氧树脂类、 甲基丙烯酸酯类和聚氨酯等）两大类。
1．加固机理 对天然地基土的加固硬化机理和形成复合地基以加固
地基土、提高地基土强度、减少沉降量。 2．高压喷射注浆法的施工
① 首先进行施工前的准备； ② 桩机按布好的桩点就位； ③ 开机钻孔至设计深度； ④ 高压喷射注浆； ⑤ 边注浆边提升； ⑥ 成桩结束提管冲洗。
6-6 化学加固法
第六章 地基处理
6-6 化学加固法
第六章 地基处理
中职教育-《公路工程造价》(第四版)课件：第六章 工程量清单计量规则与清单计价(人民交通出版社).ppt

中职教育-《公路工程造价》(第四版)课件：第六章 工程量清单计量规则与清单计价(人民交通出版社).ppt

11．监控量测与地质预报 ➢ 计量单位为总额。
(六)安全设施及预埋管线工程 1．砌石及混凝土护栏 ➢ 按设计图所示，以体积计算，计量单位为m2。 2．钢护栏 ➢ 沿栏杆面(不包括起终端段)量测以长度(含立柱)计 算，计量单位为m。 3．隔离栅(墙) ➢ 按设计图所示，从端部外侧沿隔离畅(墙)中部丈 量，以长度计算, 计量单位为m。
➢ (8)对作业和材料的一般说明或规定，未重复写入工 程量清单内，在给工程量清单各纲目标价前，应参 阅招标文件中计量规则、技术规范的有关部分。
➢ (9)对于符合要求的投标文件，在签订合同协议书前
应按投标人须知的规定予以修正。
➢ (10)工程量清单中所列工程量的变动，丝毫不会降 低或影响合同条款的效力。
3．工程细目
工程细目是对拟完成的分部分项工程项目、临时 工程项目、其他项目和相应工程量的具体名称的描 述。
4．专项暂定金额汇总表 表式见表6-2
5．计日工明细表
➢ 计日工劳务
➢ 计日工材料
➢ 计日工施工机械
➢ 6．投标报价汇总表格式(表6—10)、工程量清单单 价分析表(6—11)
(三)工程量清单编制或填报的一般要求
5.工程量计算规则 ➢ 工程量计算规则是对清单项目工程量的计算规定。
6．工程内容 ➢ 工程内容是对拟完成项目的主要工作的描述。
(二)招标文件中提供的工程量清单标准格式 1．封面
封面一般是注明工程量清单所涉及的工程项目名 称和合同段名称，同时要注明招标人名称，以及涉 及的具体日期，并加盖公章。
2．说明
➢ 项目名称以工程和费用名称命名。
3．项目特征 项目特征是按不同的工程部位、施工工艺或材料
品种、规格等对项目所作的描述。 4．计量单位
中职教育-《基础工程》第四版课件：第二章 天然地基上的浅基础(三)(人民交通出版社).ppt

中职教育-《基础工程》第四版课件：第二章 天然地基上的浅基础(三)(人民交通出版社).ppt

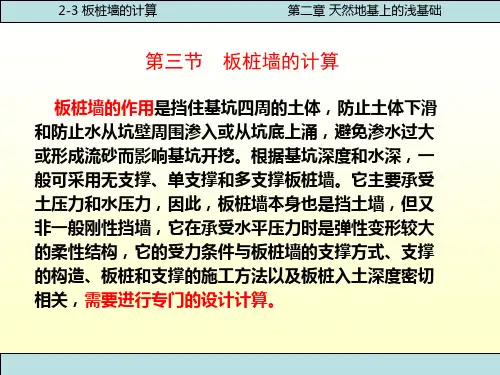

2-3 板桩墙的计算
第二章 天然地基上的浅基础
墙后土体达不到主动极限平衡状态，土压力不能按库仑 或朗金理论计算。根据试验结果证明这时土压力呈中间大 、上下小的抛物线形状分布，其变化在静止土压力与主动 土压力之间，如图2-20所示。
图2-20 多支撑板桩墙的位移及土压力分布
2-3 板桩墙的计算
第二章 天然地基上的浅基础
M max
1 19 0.333(1.8 1.60)3 6
1 193 6
1 1.603 2
=21.99kN·m
2-3 板桩墙的计算
第二章 天然地基上的浅基础
三、单支撑（锚碇式）板桩墙的计算
当基坑开挖高度较大时，不能采用悬臂式板桩墙，此时可 在板桩顶部附近设置支撑或锚碇拉杆，成为单支撑板桩墙， 如图2-16所示。
1 19t3 3 1 1 19 1.8 t 3 0.333
6
26
解得： t 2m.76
板桩的实际入土深度较计算值增加20%，则可求得板桩
的总长度L为：
L h 1.2t 1.81.22.76 5.12
2-3 板桩墙的计算
第二章 天然地基上的浅基础
2）最大弯矩值求解
若板桩的最大弯矩截面在基坑底深度 处t0，该截面的剪
第二章 天然地基上的浅基础
2-3 板桩墙的计算
第二章 天然地基上的浅基础
则滑动力矩为：
Md
q rH x2
2
稳定力矩为：
M
x
x 2 0
a
Su
xd
,
<
2
式中：Su——滑动面上不排水抗剪强度，如土为饱和软
粘土，则=0，Su = Cu。M与Md之比即为安全系数K，
中职教育-《基础工程》第四版课件：第四章 桩基础的设计计算(六)(人民交通出版社).ppt

中职教育-《基础工程》第四版课件：第四章 桩基础的设计计算(六)(人民交通出版社).ppt


4-6 桩基础的设计
第四章 桩基础的设计计算
1．圆形桩
1）桩在嵌固深度h范围 内的应力图形，假定按两 个相等三角形变化（如图452 b）；
2）桩侧压力的分布，假 定最大压力pmax等于平均压 应力p的1.27倍（如图4-52 c）；
3）水平力H和桩端摩阻 力对桩的影响略而不计。
图4-52 嵌入岩层最小深度计算图式
4-6 桩基础的设计
第四章 桩基础的设计计算
四、桩基础设计计算与验算内容
（一）单根基桩的验算
1．单桩轴向承载力验算
1）按地基土的支承力确定和验算单桩轴向承载力
目前通常仍采用单一安全系数即容许应力法进行验算。 首先根据地质资料确定单桩轴向承载力容许值，对于一般 性桥梁和结构物，或在各种工程的初步设计阶段可按经验 （规范）公式计算；而对于大型、重要桥梁或复杂地基条 件还应通过静载试验或其他方法，作详细分析比较，较准 确合理地确定。检算单桩承载力容许值，应以最不利作用 效应组合计算出受轴向力最大的一根基桩进行验算。
考虑弯矩的桩的布置：当作用于桩基的弯矩较大时，宜尽 量将桩布置在离承台形心较远处，采用外密内疏的布置方式， 以增大基桩对承台形心或合力作用点的惯性距，提高桩基的 抗弯能力。
考虑使承台受力的桩的布置：例如桩柱式墩台应尽量使墩 柱轴线与基桩轴线重合，盖梁式承台的桩柱布置应使承台发 生的正负弯矩接近或相等，以减小承台所承受的弯曲应力。
4-6 桩基础的设计
第四章 桩基础的设计计算
1．摩擦桩
锤击、静压沉桩，在桩端处的中心距不应小于桩径（或边 长）的3倍，对于软土地基宜适当增大；
振动沉入砂土内的桩，在桩端处的中心距不应小于桩径 （或边长）的4倍。桩在承台底面处的中心距不应小于桩径 （或边长）的1.5倍。
中职教育-《基础工程》第四版课件：第六章 地基处理(一)(人民交通出版社).ppt

中职教育-《基础工程》第四版课件：第六章 地基处理(一)(人民交通出版社).ppt

第六章 地基处理
第六章 地基处理
6-1 概述
第六章 地基处理
第一节 概 述
人工地基：土木工程建设中，有时不可避免地遇到工程
地质条件不良的软弱土地基，不能满足建筑物要求，需要先 经过人工处理加固，再建造基础，处理后的地基称为人工地 基。
地基处理的目的：是针对软土地基上建造建筑物可能
产生的问题，采取人工的方法改善地基土的工程性质，达 到满足上部结构对地基稳定和变形的要求。
振
、减小沉降的目的
密
利用爆破在地基中产生的挤压力和振动力使地基土密
、 爆破挤密法 实以提高土体的抗剪强度，提高地基承载力和减小沉
挤
降
密
采用沉管法、爆扩法和冲击法在地基中设置土桩或灰
土桩、灰土桩 法
土桩，在成桩过程中挤密桩间土，由挤密的桩间土和 密实的土桩或灰土桩形成土桩复合地基或灰土桩复合 地基，以提高地基承载力和减小沉降，有时用于消除
高压喷射注 浆法
利用高压喷射专用机械，在地基中通过高压喷射流冲 切土体，用浆液置换部分土体，形成水泥土增强体。 按喷射流组成形式，高压喷射注浆法有单管法、二重 管法、三重管法。高压喷射注浆法可形成复合地基， 以提高承载力，减少沉降
渗入性灌浆 在灌浆压力作用下，将浆液灌入地基中以填充原有孔
法
隙，改善土体的物理力学性质
通过降低地下水位，改变地基土受力状态，其 效果如加载预压，使地基土产生排水固结，达 到加固目的
适用范围 软黏土、杂填土、 泥炭土地基等
同上
软黏土地基
砂性土或透水性较 好的软黏土层
6-1 概述
第六章 地基处理
类别
化 学 加 固
方法 深层搅拌法
简要原理
利用深层搅拌机将水泥浆或水泥粉和地基土原位搅拌 形成圆柱状、格栅状或连续墙式的水泥土增强体，形 成复合地基以提高地基承载力，减小沉降。也常用它 形成水泥土防渗帷幕。深层搅拌法分喷浆搅拌法和喷 粉搅拌法两种
《基础工程》PPT课件 (2)

《基础工程》PPT课件 (2)


3、钢桩的制作、运输和堆放：
钢桩可采用管型、H型或其他异型钢材，钢桩的分段长度宜 为12~15m。钢管桩的桩端可采用带加强箍（带内隔板、不带内隔 板）或不带加强箍（带内隔板、不带内隔板）的敞口形式以及平 底、锥底的闭口形式，见下图。钢桩一般两点起吊。钢桩的堆放 场地应平整、坚实、排水通畅；桩两端应有适当保护措施，钢管 桩应设保护圈。
2、静力压桩施工工艺
3、静力压桩压桩顺序、终压条件
（1）压桩顺序宜根据场地工程地质条件确定，对于场地地层 中局部含砂、碎石、卵石时，宜先对该区域进行压桩；当持力层埋 深或桩的入土深度差别较大时，宜先施压长桩后施压短桩。
（2）应根据现场试压桩的试验结果确定终压力标准；终压连 续复压次数应根据桩长及地质条件等因素确定；对于入土深度大于 或等于8m的桩，复压次数可为2~3次；对于入土深度小于8m的桩， 复压次数可为3~5次；稳压压桩力不得小于终压力，稳定压桩的时 间宜为5~10s。
（5）按桩身材料不同，可分为钢桩、钢筋混凝土桩、钢管 混凝土桩和木桩等；
（6）按施工方法不同，可分为预制桩和灌注桩。
2.1预制桩施工
预制桩是在工厂或施工现场制成的各种材料、各种形式 的桩，用沉桩设备将桩打入、压入或振入土中。预制桩主要 有混凝土预制桩和钢桩两大类，其中预制桩常用的类型有混 凝土实心方桩和预应力混凝土空心管桩，见下图。
灌注混凝土预制桩时，现场预制宜用钢模板。当采用重叠 法生产时，桩与桩之间做好隔离层，使桩与邻桩或底模间的接 触面不发生粘贴；上层桩或邻桩的浇注，必须在下层桩或邻桩 的混凝土达到设计强度的30％以上时，方可进行；桩的重叠层 数不应超过4层。
混凝土设计强度达到70%及以上方可起吊，桩起吊时应采 取相应措施，保证安全平稳，保护桩身质量。混凝土实心桩吊 点应符合设计要求，按吊桩弯矩最小的原则设置吊点，如下图 所示。
《基础工程》(第四版)王晓谋主编 - 删减版

《基础工程》(第四版)王晓谋主编 - 删减版

《基础工程》（第四版、王晓谋主编）一、名词解释第一章1.地基：承担建筑物荷载的地层。

2.基础：介于上部结构与地基之间的部分，即建筑物最底下的一部分。

3.天然地基：自然状态下即可满足承担基础全部荷载要求，不需要人工处理的地基4.人工地基：天然地基的承载力不能承受基础传递的全部荷载，需经人工处理后作为地基的土体称为人工地基5.浅基础：基础埋深小于5m，在设计计算中可忽略基础侧面土体的摩阻力和侧向抗力的基础6.深基础：基础埋深大于5m，在设计计算中不能忽略基础侧面土体的摩阻力和侧向抗力的基础7.最不利荷载组合：参与组合起来的荷载，能产生相应的最大力学效能第二章1.刚性基础：不需配置受力钢筋的基础2.柔性基础：用钢筋砼修建的基础3.刚性角；刚性基础的宽度大小应能使所产生的基础截面弯曲，拉应力和剪应力不超过基础材料的强度极值，从而得到墩台边缘处的垂线与基底边缘的连线间的最大夹角。

4.刚性扩大基础；也叫无筋扩展基础，由砖，毛石，混凝土，灰土和三合土等材料组成的墙下条基或柱下独立基础5.地基容许承载力：指地基稳定有足够安全度的承载能力，它由地基极限承载力除以一个安全系数所得6.持力层：直接支承基础的土层。

其下的土层为下卧层。

7.下卧层：持力层地基承受的荷载是随着土体深度的加深而慢慢减小，到一定深度后土体承受的荷载就可以忽略不计了，这时我们就把这一层往下的土体叫做下卧层8.软弱下下卧层：地基由多层土组成时，持力层以下存在容许承载力小于持力层容许承载力的土层时，这样的土层叫做软弱下卧层9.桩的横向承载力：桩在与桩横轴线垂直方向受力时的承载力。

第三章1.高桩承台基础；承台在地面或冲刷线以上的基础2.低桩承台基础；承台在地面或冲刷线以下的基础3.基桩；就是指群桩基础中的单桩4.灌注桩；在现场地基中钻挖桩孔，然后在孔内放入钢筋骨架，再灌注桩身混凝土而成的桩5.端承桩；桩顶极限荷载绝大部分由桩端阻力承担，桩侧阻力可忽略不计的桩6.摩擦桩；桩顶极限荷载绝大部分都由桩侧阻力承担，桩端阻力可以忽略的桩7.柱桩；也称为端承桩8.单桩承载能力；单桩在荷载作用下，地基土和桩本身的强度和稳定性均能得到保证，变形也在容许范围内，以保证结构物的正常使用所能承受的最大荷载9.深度效应；桩的承载力(主要是桩端承载力)随着入土深度，特别是进入持力层的深度而变化，这种特性称之为深度效应10.单桩轴向承载能力：指单桩在外荷载作用下，不丧失稳定，不产生过大变形所能承受的最大荷载11.负摩阻力；当桩身穿越软弱土层支承在坚硬土层上，当软弱土层因某种原因发生地面沉降时，桩周围土体相对桩身产生向下位移，这样使桩身承受向下作用的摩擦力12.中性点：在ln深度处桩周土与桩截面沉降相等，两者无相对位移发生，其摩阻力为零，正、负摩阻力交换处为零的点即为中性点。

地基处理及基础工程建筑施工技术PPT课件

地基处理及基础工程建筑施工技术PPT课件


相关知识
➢三、筏形基础
（一）基本概念
当地基特别软弱而荷载又较大，采用简单的条形基础已不能满足地基变形 的需要时，常将墙下或柱下基础连成一片，使整个建筑物的荷载施加在一块底 板上，这种基础称为筏形基础。
筏形基础由钢筋混凝土底板、梁等组成，一般可分为平板式和梁板式两类。
相关知识
➢三、筏形基础
（二）施工要点
相关知识
➢八、地基局部处理
（二）基础下砖井的处理
如果砖井内填土较密实，则可将井圈 拆至槽底以下至少1 m处，用2∶8或3∶7灰 土分层回填，夯实至槽底。
如果砖井内填土不密实，则可用大块 石将下面软土挤紧，再选用上述办法回填 处理。
如果砖井内填土不能夯实，则可在井 的砖圈上加钢筋混凝土盖封口，上部再回 填处理。
桩的类型有很多，按材料不同，可分为钢筋混凝土桩、钢桩、木桩；按 截面形状不同，可分为圆形桩、方形桩、环形桩等；按性能不同，可分为端 承桩和摩擦桩；按制作工艺不同，可分为预制桩和灌注桩。
下面主要介绍预制桩和灌注桩。
相关知识
➢二、预制桩
（一）桩的制作、起吊、运输和堆放
1．制作 钢筋混凝土预制桩主要有实心方桩和空心管桩两种。实心方桩断面边长一
相关知识
➢八、地基局部处理
（三）局部软硬土的处理
如果基础下局部遇基岩、旧墙基、大孤石、老灰土、化粪池、大树根和砖窑底 等，则应尽可能挖除，以防建筑物因不均匀沉降而开裂。
如果基础一部分落于基岩或硬土层上，另一部分落于软弱土层上，并且基岩 表面坡度较大，则应在软土层上采用现场钻孔灌注桩。
如果基础一部分落于原土层上，另一部分落于回填土地基上，则可在填土部 位采用现场钻孔灌注桩或钻孔爆扩桩处理，使桩深达到原土层位置，从而将该部位 上部荷载直接传至原土层，以避免地基的不均匀沉降。
地基处理技术第六章分析PPT课件

地基处理技术第六章分析PPT课件

β—桩间土承载力折减系数，当桩端土为软土时，可取0.5～1.0， 当桩端土为硬土时，可取0.1～0.4，当不考虑桩间土的作用时，可取0；
Rkd —— 单桩竖向承载力特征值，应通过现场单桩荷载试验确定。
2021/3/28
地基处理技术
9
第六章 深层搅拌法
单桩竖向承载力特征值也可按下列二式计算，取其中较小值：
第六章 深层搅拌法

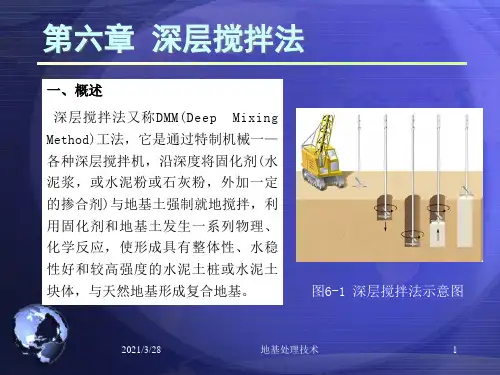

一、概述
深层搅拌法又称DMM(Deep Mixing Method)工法，它是通过特制机械一— 各种深层搅拌机，沿深度将固化剂(水 泥浆，或水泥粉或石灰粉，外加一定 的掺合剂)与地基土强制就地搅拌，利 用固化剂和地基土发生一系列物理、 化学反应，使形成具有整体性、水稳 性好和较高强度的水泥土桩或水泥土 块体，与天然地基形成复合地基。
3.二喷三搅法 在二喷二搅法的基础上，增加第三次重复搅拌下沉和 搅拌提升成桩。
2021/3/28
地基处理技术
17
第六章 深层搅拌法
（三）水泥浆注入量的控制
为保证工程质量，应根据设计指标和工程地质勘察报告中的软土重 度按式(3-10)计算单桩水泥用量，并在施工中严格执行:
Ｃ =Ｌ·Ａ·γｓ·λｃ
(6-5)
2021/3/28
地基处理技术
16
第六章 深层搅拌法
（二）搅拌方法 可以选用以下3种搅拌方法：
1.一喷二搅法 指钻头预搅下沉到设计深度后，即喷浆搅拌提升至设 计桩顶标高，停止喷浆，然后重复搅拌下沉和搅拌提升成桩。
2.二喷二搅法 指钻头预搅下沉到设计深度后，即第一次喷浆搅拌提 升至设计桩顶标高，停止喷浆，然后重复搅拌下沉和第二次喷浆搅拌提升 成桩。
四、设备和机具
设备和机具主要包括：深层搅拌机、起重机、水泥制配系统、粉体 制配系统、导向设备及提升速度测量设备、搅拌钻头等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
饱和软土 u 0,C Cu时，Nq=1，Nc= 则
pcr 3.14Cu rD 3.14Cu r2h
6-2 软土处理
第六章 地基处理
4．用原位测试方法确定
由于室内试验测定土的物理力学指标(如cu等)常受土被扰 动影响使结果不正确；而一般土的承载力理论公式用于软土 也会有偏差，因此采用现场原位测试的方法往往能克服以上 缺点。
（一）要取得代表性很好的地质资料
（二）软土地基路堤地基处理设计应注意的事项
1．软土路堤的稳定性分析 2．软土路堤的变形分析 3．软土地基处理方案的合理选择 4．观测和试验
（三）软土地区的桥涵基础设计应注意的事项
（四）软土地基桥台及桥头路堤的稳定设计应注意的事项
6-2 软土处理
第二节 软土地基
第六章 地基处理
软土的分布：指沿海的滨海相、三角洲相、内陆平
原或山区的河流相、湖泊相、沼泽相等主要由细粒土组成 的土。
软土的特点：具有孔隙比大（一般大于1）、天然含
水量高（接近或大于液限）、压缩性高（a1-2>0.5MPa-1） 和强度低的特点，多数还具有高灵敏度的结构性。
软土的分类：主要包括淤泥、淤泥质黏性土、淤泥
质粉土、泥炭、泥炭质土等。
6-2 软土处理
第六章 地基处理
一．软土的成因及划分
（一）滨海沉积
1.滨海相： 常与海浪岸流及潮汐的水动力作用形成较粗的 颗粒(粗、中、细砂)相掺杂，使其不均匀和极松软，增强了淤 泥的透水性能，易于压缩固结。
2.泻湖相： 颗粒微细、孔隙比大、强度低、分布范围较宽 阔，常形成海滨平原。在泻湖边缘，表层常有厚约0.3～2.0m 的泥炭堆积。底部含有贝壳和生物残骸碎屑。
3.溺谷相： 孔隙比大、结构松软、含水量高，有时甚于泻 湖相。分布范围略窄，在其边缘表层也常有泥炭沉积。
4.三角洲相： 由于河流及海潮的复杂交替作用，而使淤泥 与薄层砂交错沉积，受海流与波浪的破坏，分选程度差，结构 不稳定，多交错成不规则的尖灭层或透镜体夹层，结构疏松软， 颗粒细小。如上海地区深厚的软土层中央有无数的极薄的粉砂 层，为水平渗流提供了良好条件。
6-2 软土处理
第六章 地基处理
1．根据极限承载力理论公式确定
《公桥基规》提出软土地基承载力容许值 fa (kPa)为
fa
5.14 m
kpcu
2h
2．根据土的物理性质指标确定
一般情况，地基承载力是与其天然含水量密切相关的，根
据统计资料w与软土的承载力基本容许值 fa0关系如下表所示。
天然含水量w 36
图6-1 软土地基沉降的组成
6-2 软土处理
第六章 地基处理
1．固结沉降Sc 在荷载作用下，软土地基缓慢地排水固结发生的沉降称
为（主）固结沉降，常用的计算方法如下。
（1）采用e—p曲线计算
Sc
n i 1
e0i e1i 1 e0i
hi
（2）采用压缩模量计算
S c
n i 1
pi E si
hi
(3)采用e—logp曲线计算
40
a0(kPa)
100 90
80
70
60
50
40
6-2 软土处理
第六章 地基处理
3．按临塑荷载估算
软土地基承载力，考虑变形因素可按临塑荷载pcr公式估 算，以控制沉降在一般建筑物容许范围。条形基础临塑荷载 pcr (kPa)计算式为 pcr N q rD N cC
6-2 软土处理
二、软土的工程特性
第六章 地基处理
五大特性
含水量较高，孔隙比较大 抗剪强度低压缩性较高 渗透性很小 结构性明显 流变性显著
6-2 软土处理
第六章 地基处理
三、软土地基的承载力、沉降和稳定性的计算
(一) 软土地基的承载力
软土地基承载力应根据地区建筑经验，并结合下列因 素综合确定： ① 软土成层条件、 应力历史、力学特性及排水条件； ② 上部结构的类型、刚度、荷载性质、大小和分布，对不 均匀沉降的敏感性； ③ 基础的类型、尺寸、埋深、刚度等； ④ 施工方法和程序； ⑤ 采用预压排水处理的地基，应考虑软土固结排水后强度 的增长。
6-2 软土处理
第六章 地基处理
（二）湖泊沉积 湖泊沉积是近代淡水盆地和咸水盆地的沉积。沉积物中
夹有粉砂颗粒，呈现明显的层理。淤泥结构松软，呈暗灰、 灰绿或暗黑色，厚度一般为10m左右，最厚者可达25m。
（三）河滩沉积 主要包括河漫滩相和牛轭湖相。成层情况较为复杂，成
分不均一，走向和厚度变化大，平面分布不规则。一般常呈 带状或透镜状，间与砂或泥炭互层，其厚度不大，一般小于 10m。
6-2 软土处理
第六章 地基处理
（四）沼泽沉积
分布在地下水、地表水排泄不畅的低洼地带，多以泥炭 为主，且常出露于地表。下部分布有淤泥层或底部与泥炭互 层。
软土由于沉积年代、环境的差异，成因的不同，它们的 成层情况，粒度组成，矿物成分有所差别，使工程性质有所 不同。不同沉积类型的软土，有时其物理性质指标虽较相似， 但工程性质并不很接近，不应借用。软土的力学性质参数宜 尽可能通过现场原位测试取得。
6-2 软土处理
3．次固结沉降Ss
长期现场观测表明，在 理论计算的固结过程结束后， 软土地基因土骨架的蠕动而 继续发生长期(长达数年以 上)的、缓慢的压缩，称为 次固结沉降。
计算公式：
S s
n Cai i1 1 e2i
lg
t3 t2
hi
第六章 地基处理 图6-2 次固结沉降图
6-2 软土处理
6-2 软土处理
第六章 地基处理
2．瞬时沉降Sd
瞬时沉降包括土的两种沉降，一种由地基土弹性变形 引起；另一部分是由于软土渗透系数低，加荷后初期不能 排水固结，因而土体产生剪切变形，此时沉降是由软土侧 向剪切变形引起。前一部分可用弹性理论公式计算
Sd
(1 2 ) bp
Ed
有时也用Sd＝(0.2～0.3)Sc对瞬时沉降进行估算。
软土地基常用的原位测试方法： ➢ 载荷试验、旁压试验 ➢ 十字板剪切试验 ➢ 按标准贯入试验 ➢ 静力触探试验
6-2 软土处理
（二）软土地基的沉降计算
第六章 地基处理
软土地基在荷载下沉 降变形的主要部分为固结 沉降Sc，此外还包括瞬时 沉降Sd与次固结沉降Ss， 如图所示。软土地基的总 沉降量S为Sd、Sc、Ss之 和。
(三)软土地基的稳定性分析
第六章 地基处理
分析软土地基上建筑物承受水平推力后，由于地基土 抗剪强度低，发生基础连同部分地基土在土中剪切滑移失 稳的可能性。在软土地基上桥台、挡土墙等承受侧向推力 的建筑物在保证其地基承载力、沉降验算。同时，应进行 稳定性的分析。
6-2 软土处理
第六章 地基处理
四、软土地基基础工程应注意的事项
