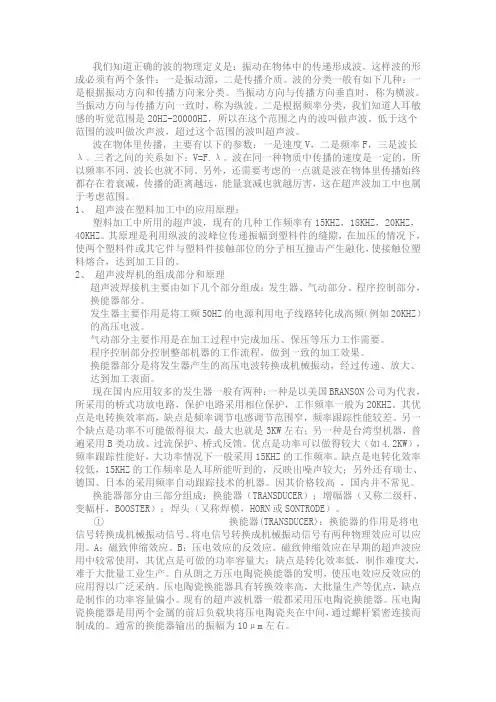

我们知道正确的波的物理定义是：振动在物体中的传递形成波。
这样波的形成必须有两个条件：一是振动源，二是传播介质。
波的分类一般有如下几种：一是根据振动方向和传播方向来分类。
当振动方向与传播方向垂直时，称为横波。
当振动方向与传播方向一致时，称为纵波。
二是根据频率分类，我们知道人耳敏感的听觉范围是20HZ-20000HZ，所以在这个范围之内的波叫做声波。
低于这个范围的波叫做次声波，超过这个范围的波叫超声波。
波在物体里传播，主要有以下的参数：一是速度V，二是频率F，三是波长λ。
三者之间的关系如下：V=F.λ。
波在同一种物质中传播的速度是一定的，所以频率不同，波长也就不同。
另外，还需要考虑的一点就是波在物体里传播始终都存在着衰减，传播的距离越远，能量衰减也就越厉害，这在超声波加工中也属于考虑范围。
1、超声波在塑料加工中的应用原理：塑料加工中所用的超声波，现有的几种工作频率有15KHZ，18KHZ，20KHZ，40KHZ。
其原理是利用纵波的波峰位传递振幅到塑料件的缝隙，在加压的情况下，使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化，使接触位塑料熔合，达到加工目的。
2、超声波焊机的组成部分和原理超声波焊接机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。
发生器主要作用是将工频50HZ的电源利用电子线路转化成高频（例如20KHZ）的高压电波。
气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。
程序控制部分控制整部机器的工作流程，做到一致的加工效果。
换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。
现在国内应用较多的发生器一般有两种：一种是以美国BRANSON公司为代表，所采用的桥式功放电路，保护电路采用相位保护，工作频率一般为20KHZ。
其优点是电转换效率高，缺点是频率调节电感调节范围窄，频率跟踪性能较差。
另一个缺点是功率不可能做得很大，最大也就是3KW左右；另一种是台湾型机器，普遍采用B类功放、过流保护、桥式反馈。
超声波焊接机的工作原理超声波焊接机是一种常用于塑料焊接的设备，它利用超声波振动产生的热能来实现材料的熔接。
下面将详细介绍超声波焊接机的工作原理。
1. 超声波发生器：超声波焊接机的核心部件是超声波发生器。
超声波发生器通过电能转换为机械振动，产生频率在20kHz至70kHz之间的超声波。
2. 换能器：超声波发生器将电能转换为机械振动后，通过换能器将机械振动转换为超声波振动。
换能器由压电陶瓷材料制成，当施加电压时，压电陶瓷会发生机械振动。
3. 振动焊头：超声波振动通过焊头传递到工件上。
焊头通常由钛合金制成，具有良好的导热性能和机械强度。
焊头的形状和尺寸根据焊接材料和焊接要求进行设计。
4. 工件准备：要进行超声波焊接，首先需要将要焊接的工件准备好。
通常需要清洁工件表面，确保无油污和杂质。
接下来，将工件放置在焊接夹具中，以确保工件的位置和稳定性。
5. 焊接过程：当超声波振动通过焊头传递到工件时，工件表面的分子开始振动，并因摩擦产生热能。
这种热能使工件表面温度升高，直到材料熔化。
然后，焊头施加一定的压力，将熔化的材料压合在一起。
随着焊接时间的增加，熔化的材料逐渐冷却固化，形成焊接接头。
6. 控制系统：超声波焊接机配备了先进的控制系统，可以实现焊接过程的自动化和精确控制。
控制系统可以调节焊接参数，如振幅、焊接时间和压力，以适应不同材料和焊接要求。
超声波焊接机的工作原理基于超声波振动产生的热能，通过将材料熔化并压合在一起来实现焊接。
它具有焊接速度快、焊接强度高、无需使用焊接材料和填充剂等优点，广泛应用于汽车制造、电子产品制造、医疗器械等领域。
超声波焊接机原理超声波焊接机是一种常用于塑料焊接的设备，利用超声波的机械振动来实现焊接过程。
它可以在短期内实现高效、可靠的焊接，并且不需要使用额外的焊接材料或者添加剂。
超声波焊接机的工作原理可以分为以下几个步骤：1. 超声波振动系统：超声波焊接机通过压电陶瓷换能器将电能转换为机械振动能量。
这种换能器通常由陶瓷片和金属片组成，当施加电压时，陶瓷片会发生压缩和膨胀，从而产生高频的机械振动。
2. 聚焦系统：超声波焊接机利用聚焦系统将超声波能量集中到焊接部位。
聚焦系统通常由焊头和振动块组成。
焊头是一个金属块，它通过振动块与换能器连接，将超声波能量传递给焊接部位。
3. 塑料熔融：焊接部位通常由两个塑料件组成。
当超声波能量传递到焊接部位时，塑料件会受到振动力的作用，产生磨擦热。
这种磨擦热会使塑料件表面温度升高，进而使塑料熔融。
4. 压力施加：在塑料熔融的同时，超声波焊接机还会施加一定的压力。
这种压力可以匡助塑料件更好地接触并形成焊接接头。
同时，压力还可以促进熔融塑料的流动，使其充满焊接接头的空隙。
5. 冷却：当塑料熔融充满焊接接头后，超声波焊接机会住手振动，并保持一定的压力，使焊接接头冷却。
冷却过程中，熔融塑料会重新固化，形成坚固的焊接接头。
超声波焊接机的原理基于超声波的特性，其频率通常在20kHz至40kHz之间。
超声波具有高频率、短波长和高能量密度的特点，这使得它可以在短期内产生大量的热量，实现快速焊接。
超声波焊接机广泛应用于汽车、电子、医疗器械、家电等行业，可以用于焊接塑料零件、组装电子元件、封装器件等。
它具有焊接速度快、焊接质量高、无需额外材料等优点，因此被广泛使用。
总结起来，超声波焊接机利用超声波的机械振动和磨擦热原理，通过施加压力将塑料件熔融并形成焊接接头。
它是一种高效、可靠的焊接方法，广泛应用于各个领域。
超声波焊接机的工作原理IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】超声波焊接机的工作原理超音波焊接机的工作原理是：是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。
振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。
一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。
超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。
根据产品的外观来设计模具的大小、形状。
超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。
1、气动传动系统包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。
工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。
2、控制系统控制系统由时间继电器或集成电路时间定时器组成。
主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。
整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间去除超声发射继续保持一定压力时间退压，焊头回升焊接结束。
3、超声波发生器（1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。
（2）功率在500W以上的超声波塑料焊接机所用发生器采用自激式功率振荡器，也具有一定的频率跟踪能力。
超声波塑料焊接机工作原理
===========
1. 塑料表面制备
----------
在进行超声波塑料焊接之前，首先需要对塑料表面进行制备。
这个步骤主要是为了去除塑料表面的杂质和污染物，提高表面的粗糙度，以及增强塑料表面的粘合力。
常用的方法包括机械打磨、化学处理和激光刻蚀等。
2. 表面熔合
-------
在塑料表面制备完成后，下一步就是进行表面熔合。
这个过程主要是通过超声波振动产生的热量，使塑料表面熔化，然后通过压力使两个塑料表面紧密结合。
熔合过程中需要注意控制温度和压力，以避免过度加热导致塑料变形或者过压导致塑料破裂。
3. 冷却
---
在完成表面熔合后，需要立即进行冷却。
这个步骤主要是为了将塑料从熔化状态冷却下来，使其恢复到固态，并固定在一起。
冷却通常是通过自然冷却或者强制风冷来实现的。
在冷却过程中，需要注意控制冷却速度，以避免冷却过快导致内部应力产生或者冷却过慢导致塑料变形。
以上就是超声波塑料焊接机的工作原理。
整个过程包括塑料表面制备、表面熔合和冷却三个主要步骤。
通过这个过程，我们可以将两个或者多个塑料制品牢固地连接在一起，而不会对它们的形状和结构产生影响。
这种焊接技术广泛应用于电子、汽车、医疗等领域，为我们的日常生活带来了很多便利。
超声波焊接机的工作原理超声波焊接机的工作原理：超声波焊接机是一种利用超声波振动产生的热能来实现材料的焊接的设备。
它主要由超声波发生器、振动系统、焊接头和控制系统组成。
1. 超声波发生器：超声波发生器是超声波焊接机的核心部件，它能够将电能转化为超声波振动能。
在超声波发生器中，电能首先被转化为高频电能，然后通过压电陶瓷换能器将电能转化为机械振动能。
2. 振动系统：振动系统由压电陶瓷换能器和振动增幅器组成。
压电陶瓷换能器接收到超声波发生器产生的机械振动能后，将其转化为超声波振动能。
振动增幅器将超声波振动能进行放大，并传递到焊接头。
3. 焊接头：焊接头是超声波焊接机焊接材料的关键部件。
它通常由焊接头块和焊接头角组成。
焊接头块负责传递超声波振动能到焊接材料上，而焊接头角则用于集中能量和控制焊接过程。
4. 控制系统：控制系统是超声波焊接机的智能化部份，它能够监测和控制焊接过程中的各项参数，以确保焊接质量。
控制系统通常包括超声波发生器控制、振动系统控制、焊接头温度控制等功能。
超声波焊接机的工作原理如下：首先，超声波发生器产生高频电能，并将其转化为机械振动能。
然后，振动系统将机械振动能传递到焊接头。
焊接头将超声波振动能传递到焊接材料上，使其产生热能。
热能可以使焊接材料的表面温度升高，从而使其软化和熔化。
当焊接材料熔化后，焊接头施加一定的压力，将焊接材料连接在一起。
最后，焊接头住手振动，焊接材料冷却固化，完成焊接过程。
超声波焊接机的工作原理基于超声波的特性，超声波具有高频、高能量和高速传播等特点。
通过利用超声波的特性，超声波焊接机能够实现高效、快速、无污染的焊接过程。
它广泛应用于塑料、金属、纺织品等领域的焊接工艺中，具有焊接速度快、焊接强度高、焊接接头美观等优点。

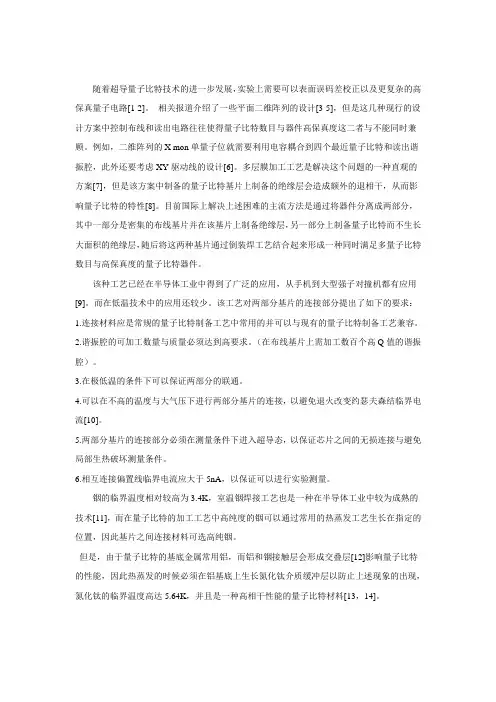

随着超导量子比特技术的进一步发展，实验上需要可以表面误码差校正以及更复杂的高保真量子电路[1-2]。
相关报道介绍了一些平面二维阵列的设计[3-5]，但是这几种现行的设计方案中控制布线和读出电路往往使得量子比特数目与器件高保真度这二者与不能同时兼顾。
例如，二维阵列的X mon单量子位就需要利用电容耦合到四个最近量子比特和读出谐振腔，此外还要考虑XY驱动线的设计[6]。
多层膜加工工艺是解决这个问题的一种直观的方案[7]，但是该方案中制备的量子比特基片上制备的绝缘层会造成额外的退相干，从而影响量子比特的特性[8]。
目前国际上解决上述困难的主流方法是通过将器件分离成两部分，其中一部分是密集的布线基片并在该基片上制备绝缘层，另一部分上制备量子比特而不生长大面积的绝缘层，随后将这两种基片通过倒装焊工艺结合起来形成一种同时满足多量子比特数目与高保真度的量子比特器件。
该种工艺已经在半导体工业中得到了广泛的应用，从手机到大型强子对撞机都有应用[9]。
而在低温技术中的应用还较少。
该工艺对两部分基片的连接部分提出了如下的要求：1.连接材料应是常规的量子比特制备工艺中常用的并可以与现有的量子比特制备工艺兼容。
2.谐振腔的可加工数量与质量必须达到高要求。
（在布线基片上需加工数百个高Q值的谐振腔）。
3.在极低温的条件下可以保证两部分的联通。
4.可以在不高的温度与大气压下进行两部分基片的连接，以避免退火改变约瑟夫森结临界电流[10]。
5.两部分基片的连接部分必须在测量条件下进入超导态，以保证芯片之间的无损连接与避免局部生热破坏测量条件。
6.相互连接偏置线临界电流应大于5nA，以保证可以进行实验测量。
铟的临界温度相对较高为3.4K，室温铟焊接工艺也是一种在半导体工业中较为成熟的技术[11]，而在量子比特的加工工艺中高纯度的铟可以通过常用的热蒸发工艺生长在指定的位置，因此基片之间连接材料可选高纯铟。
但是，由于量子比特的基底金属常用铝，而铝和铟接触层会形成交叠层[12]影响量子比特的性能，因此热蒸发的时候必须在铝基底上生长氮化钛介质缓冲层以防止上述现象的出现，氮化钛的临界温度高达5.64K，并且是一种高相干性能的量子比特材料[13，14]。

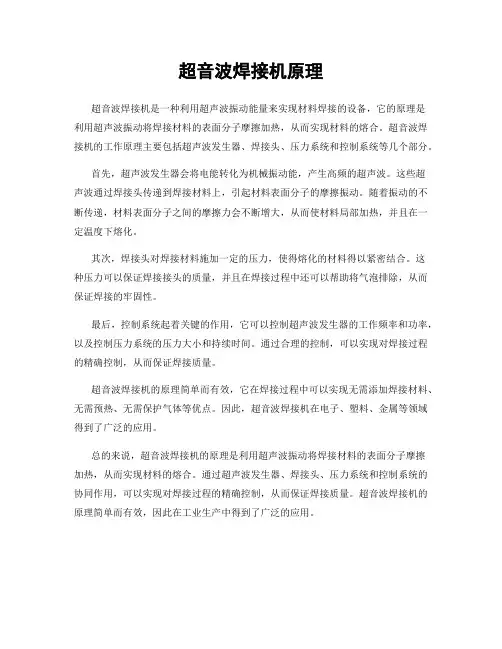

超音波焊接机原理
超音波焊接机是一种利用超声波振动能量来实现材料焊接的设备，它的原理是
利用超声波振动将焊接材料的表面分子摩擦加热，从而实现材料的熔合。
超音波焊接机的工作原理主要包括超声波发生器、焊接头、压力系统和控制系统等几个部分。
首先，超声波发生器会将电能转化为机械振动能，产生高频的超声波。
这些超
声波通过焊接头传递到焊接材料上，引起材料表面分子的摩擦振动。
随着振动的不断传递，材料表面分子之间的摩擦力会不断增大，从而使材料局部加热，并且在一定温度下熔化。
其次，焊接头对焊接材料施加一定的压力，使得熔化的材料得以紧密结合。
这
种压力可以保证焊接接头的质量，并且在焊接过程中还可以帮助将气泡排除，从而保证焊接的牢固性。
最后，控制系统起着关键的作用，它可以控制超声波发生器的工作频率和功率，以及控制压力系统的压力大小和持续时间。
通过合理的控制，可以实现对焊接过程的精确控制，从而保证焊接质量。
超音波焊接机的原理简单而有效，它在焊接过程中可以实现无需添加焊接材料、无需预热、无需保护气体等优点。
因此，超音波焊接机在电子、塑料、金属等领域得到了广泛的应用。
总的来说，超音波焊接机的原理是利用超声波振动将焊接材料的表面分子摩擦
加热，从而实现材料的熔合。
通过超声波发生器、焊接头、压力系统和控制系统的协同作用，可以实现对焊接过程的精确控制，从而保证焊接质量。
超音波焊接机的原理简单而有效，因此在工业生产中得到了广泛的应用。

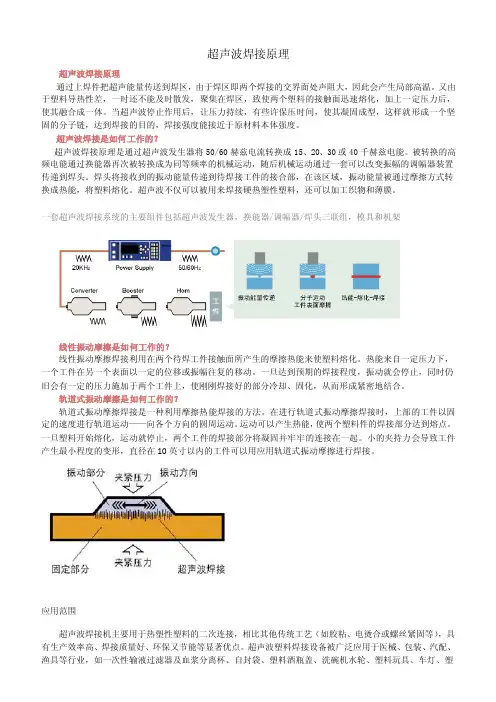

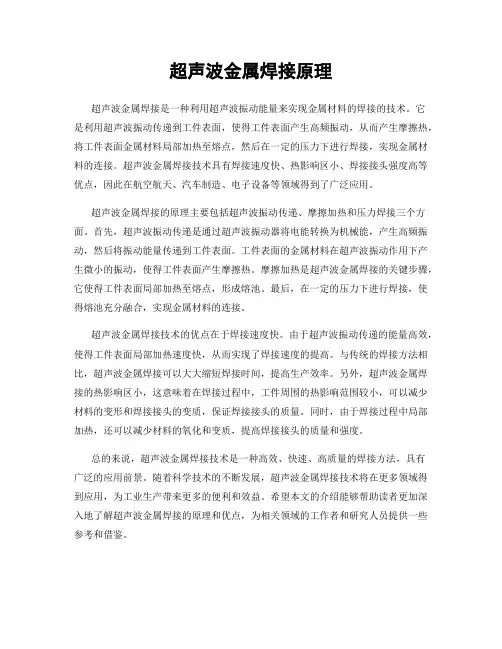

超声波焊接原理超声波焊接原理通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。
