简支板桥和简支梁桥的构造PPT课件
- 格式：ppt
- 大小：2.07 MB
- 文档页数：25
下载文档原格式
合集下载
混凝土简支梁桥上部结构 ppt课件
62
图5.1.17 装配式梁简支T梁横隔板扣环联结
63
（3）公路混凝土组合梁桥
1）公路混凝土组合梁桥的特点 2）公路混凝土组合梁桥的构造 3）公路混凝土组合梁桥的截面形式
64
1）公路混凝土组合梁桥的特点
组合梁桥也是一种装配式的桥跨结构，即用纵向水平缝将桥梁的梁 肋部分与桥面板(翼板)分隔开来，使单梁的整体截面变成板与肋的组合 截面。施工时先架设梁肋，再安装预制板(有时采用微弯板以节省钢筋)， 最后在接缝内或连同在板上现统一部分混凝土使结构连成整体。
(1)模板的类型和Байду номын сангаас造 （2）模板的要求
94
(1)模板的类型和构造
（Ⅰ）按制作材料分： ①木模板 ②钢模板 ③钢木结合模板 ④土模和砖模
（Ⅱ）按装拆方法分分： ①零拼式 ②分片装拆式 ③整体装拆式
95
（2）模板的要求
1)具有足够的强度、刚度和稳定性，能可靠地承受 施工过程中产生的各种荷载。
2)保证结构的设计形状、尺寸以及各部分相对位置的 正确性。
(a)优点 它不需要大型的吊装设备和开辟专门的预制场 地，梁体结构中横桥向的主筋不用中断，故其结构的整体 性能好。
(b)缺点 支架需要多次转移，使工期加长，如全桥多跨 一次性支架，则投入的支架费用又将大大增高。
89
(2) 预制安装法
它的优缺点恰与上一种方法相反，即：
(1)优点 桥梁的上、下部结构可以平行施工，使工期大 大缩短，无需在高空进行构件制作，质量容易控 制，可以集中在一处成批生产，从而降低工程成本。
36
37
38
39
40
41
42
43
3、钢筋构造
主钢筋 斜筋 箍筋 翼板横向钢筋 横梁钢筋 架立钢筋 分布钢筋 支座下局部加强钢筋
图5.1.17 装配式梁简支T梁横隔板扣环联结
63
（3）公路混凝土组合梁桥
1）公路混凝土组合梁桥的特点 2）公路混凝土组合梁桥的构造 3）公路混凝土组合梁桥的截面形式
64
1）公路混凝土组合梁桥的特点
组合梁桥也是一种装配式的桥跨结构，即用纵向水平缝将桥梁的梁 肋部分与桥面板(翼板)分隔开来，使单梁的整体截面变成板与肋的组合 截面。施工时先架设梁肋，再安装预制板(有时采用微弯板以节省钢筋)， 最后在接缝内或连同在板上现统一部分混凝土使结构连成整体。
(1)模板的类型和Байду номын сангаас造 （2）模板的要求
94
(1)模板的类型和构造
（Ⅰ）按制作材料分： ①木模板 ②钢模板 ③钢木结合模板 ④土模和砖模
（Ⅱ）按装拆方法分分： ①零拼式 ②分片装拆式 ③整体装拆式
95
（2）模板的要求
1)具有足够的强度、刚度和稳定性，能可靠地承受 施工过程中产生的各种荷载。
2)保证结构的设计形状、尺寸以及各部分相对位置的 正确性。
(a)优点 它不需要大型的吊装设备和开辟专门的预制场 地，梁体结构中横桥向的主筋不用中断，故其结构的整体 性能好。
(b)缺点 支架需要多次转移，使工期加长，如全桥多跨 一次性支架，则投入的支架费用又将大大增高。
89
(2) 预制安装法
它的优缺点恰与上一种方法相反，即：
(1)优点 桥梁的上、下部结构可以平行施工，使工期大 大缩短，无需在高空进行构件制作，质量容易控 制，可以集中在一处成批生产，从而降低工程成本。
36
37
38
39
40
41
42
43
3、钢筋构造
主钢筋 斜筋 箍筋 翼板横向钢筋 横梁钢筋 架立钢筋 分布钢筋 支座下局部加强钢筋
《简支板桥识》课件
ห้องสมุดไป่ตู้
《简支板桥识》PPT课件
欢迎来到《简支板桥识》PPT课件，让我们一起探索简支板桥的奇妙世界！从 概述开始，到设计原则、应用领域、案例分析和结论总结，让我们一同了解 简支板桥的种种魅力。
简支板桥概述
简支板桥，指横跨河流或其他障碍物的桥梁，只有两个支点的板桥。它是世 界上最简单、最基本的桥梁结构，并广泛应用于各个领域。
农田灌溉
在农田中使用简支桥搭建灌溉渠道， 提高农作物的产量。
简支桥的案例分析
案例名称 乌镇古镇 布鲁克林大桥
金陵科技大学桥梁
地点 中国浙江省乌镇 美国纽约市
中国江苏省南京市
设计特点
欧式建筑风格，石拱桥设计
连接曼哈顿和布鲁克林，悬 索桥设计
简约现代设计，玻璃梁桥结 构
结论和总结
《简支板桥识》PPT课件为您详细介绍了简支板桥的基本概念、类型和构造、优点与设计原则，以及应 用领域和几个经典案例。希望这份课件帮助您更好地了解和欣赏简支板桥的美妙之处。
简支桥的设计原则
1 合理规划
根据实际需求规划桥梁参数和尺寸。
2 优化材料
选择合适材料，既可满足承重要求，又能降低成本。
3 考虑可持续性
设计考虑到环境保护与需求的平衡。
简支桥的应用领域
1
城市街道
2
在城市中用于桥梁设计的一种应用形
式，提供便捷交通。
3
乡村路径
用于连接乡村之间的小桥梁，方便行 人通行。
桥的类型和构造
悬索桥
以一对悬索支撑桥板的桥型，适用于长跨度的桥 梁。
拱桥
依靠拱形结构支撑桥板，适用于需要承受重压的 桥梁。
梁桥
横梁支撑桥板的桥型，简单实用。
《简支板桥识》PPT课件
欢迎来到《简支板桥识》PPT课件，让我们一起探索简支板桥的奇妙世界！从 概述开始，到设计原则、应用领域、案例分析和结论总结，让我们一同了解 简支板桥的种种魅力。
简支板桥概述
简支板桥，指横跨河流或其他障碍物的桥梁，只有两个支点的板桥。它是世 界上最简单、最基本的桥梁结构，并广泛应用于各个领域。
农田灌溉
在农田中使用简支桥搭建灌溉渠道， 提高农作物的产量。
简支桥的案例分析
案例名称 乌镇古镇 布鲁克林大桥
金陵科技大学桥梁
地点 中国浙江省乌镇 美国纽约市
中国江苏省南京市
设计特点
欧式建筑风格，石拱桥设计
连接曼哈顿和布鲁克林，悬 索桥设计
简约现代设计，玻璃梁桥结 构
结论和总结
《简支板桥识》PPT课件为您详细介绍了简支板桥的基本概念、类型和构造、优点与设计原则，以及应 用领域和几个经典案例。希望这份课件帮助您更好地了解和欣赏简支板桥的美妙之处。
简支桥的设计原则
1 合理规划
根据实际需求规划桥梁参数和尺寸。
2 优化材料
选择合适材料，既可满足承重要求，又能降低成本。
3 考虑可持续性
设计考虑到环境保护与需求的平衡。
简支桥的应用领域
1
城市街道
2
在城市中用于桥梁设计的一种应用形
式，提供便捷交通。
3
乡村路径
用于连接乡村之间的小桥梁，方便行 人通行。
桥的类型和构造
悬索桥
以一对悬索支撑桥板的桥型，适用于长跨度的桥 梁。
拱桥
依靠拱形结构支撑桥板，适用于需要承受重压的 桥梁。
梁桥
横梁支撑桥板的桥型，简单实用。
第6讲第五章钢筋混凝土简支板桥(下及T梁桥构造精品PPT课件
2010年3月12日年3
主讲人 ： 王丽荣
简支板桥总结
作业
1、正整体式简支板 2、正装配式简支板 3、斜整体式简支板 4、斜装配式简支板
• 1、会读图，提工程量。 2、将装配式钢筋混凝 土空心板桥钢筋布置 图中不同编号钢筋的 作用和根数整理。
2010年3月12日年3
主讲人 ： 王丽荣
• 第6讲 第五章 混凝土简支肋梁桥（T）的构造
2010年3月12日年3
主讲人 ： 王丽荣
简支板梁桥 装配式钢筋混凝土空心板桥钢筋布置
2010年3月12日年3
主讲人 ： 王丽荣
简支板梁桥 标准跨径16m的后张预应力混凝土空心简支板构造
2010年3月12日年3
主讲人 ： 王丽荣
2010年3月12日年3
主讲人 ： 王丽荣
（5）横向连接
形式： 企口混凝土铰——圆形、棱形、漏斗形 钢板连接
0.4 0.85
2010年3月12日年3
主讲人 ： 王丽荣

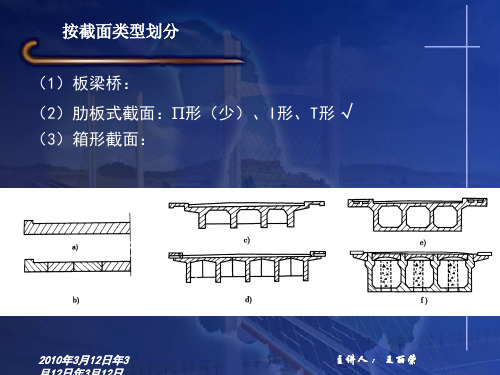

（2）截面形式
• 实心板 空心板——单孔、双孔
•
简支板梁桥
2010年3月12日年3
主讲人 ： 王丽荣
2010年3月12日年3
主讲人 ： 王丽荣
2010年3月12日年3
主讲人 ： 王丽荣
2010年3月12日年3
主讲人 ： 王丽荣
2010年3月12日年3
• 5）扭矩，AD两点要起翘，固定住则产生扭矩。
2010年3月12日年3
主讲人 ： 王丽荣
（4）配筋
• φ＜15°——按正交配 • φ＞15°——按受力特性，斜配。
简支板梁桥
2010年3月12日年3
主讲人 ： 王丽荣
4、装配式斜交板桥
《简支板桥》课件
简支板桥的应用场景
01
02
03
跨度较小
简支板桥适用于跨度较小 的桥梁工程，如小河、小 溪等。
交通量较小
由于简支板桥的承载能力 有限，适用于交通量较小 的地区或道路。
对景观要求较高
简支板桥的结构形式比较 简单，对景观的影响较小 ，适用于对景观要求较高 的桥梁工程。
02
简支板桥的结构设 计
结构设计原则
施工流程
模板制作与安装
根据设计图纸，制作并安装桥梁 的模板，确保桥梁的结构尺寸和 形状符合要求。
钢筋加工与安装
根据设计图纸，加工并安装钢筋 ，确保桥梁的承载能力和稳定性 。
混凝土浇筑与养护
浇筑混凝土，并进行适当的养护 ，确保混凝土的质量和强度符合 要求。
基础工程
根据设计要求，进行桥墩、桥台 等基础工程的施工，确保桥梁的 稳定性。
《简支板桥》PPT课 件
目录
CONTENTS
• 简支板桥简介 • 简支板桥的结构设计 • 简支板桥的施工方法 • 简支板桥的维护与保养 • 简支板桥的发展趋势与展望
01
简支板桥简介
简支板桥的定义
01
简支板桥是一种桥梁结构形式， 其特点是相邻两跨之间采用独立 支撑，不发生连续弯矩，因此得 名简支。
应用领域的拓展
城ቤተ መጻሕፍቲ ባይዱ桥梁
随着城市化进程的加速，简支板桥在城市桥梁建设中的应用逐渐 增多，满足城市交通发展的需求。
景观桥梁
简支板桥的简洁、大方的特点使其在景观桥梁建设中具有广泛应用 ，提升城市形象和景观品质。
跨河跨谷桥梁
在跨越河流、山谷等复杂地形时，简支板桥具有较好的适应性，满 足交通和水利工程建设的需求。
技术创新与改进
简支梁桥的构造ppt课件
4
梁桥的基本组成
下部结构：是指桥梁结构中设置在地基上用以支承桥跨 结构，将其荷载传递至地基的结构部分，一般包括桥 墩、桥台及墩台基础。
桥墩：连接相邻桥跨的建筑物，称作桥墩，其作用是支 承桥跨结构；
桥台：修建在桥梁两端连接路堤与桥跨并支承上部结构 的建筑物称作桥台，其作用是将结构重力和车辆荷载 传给基础，抵御路堤的土压力。为保护桥台和路堤填 土，桥台两侧常做一些防护和导流工程。
21
桥梁工程
简支梁桥
简支梁桥是梁式桥中应用最早、使用最广泛的一种桥型。它 构造简单、施工方便，最易设计为标准跨径的装配式结构；其跨 中正弯矩较大，跨越能力差；简支梁桥是静定结构，结构内力不 受地基变形等的影响，因此对地基要求不高，能在地基较差的桥 位上建设。
简支梁的设计主要受跨中正弯矩的控制，适用于较小跨径， 经济合理的常用跨径在20m以下；如采用预应力混凝土结构，可 提高简支梁的跨越能力。
预应力混凝土T形刚构分为跨中带剪 力铰和跨中设挂梁两种基本类型。
带饺的T形刚构桥它的上部结构全部 是悬臂部分，相邻两悬臂通过剪 力铰相连接。
带挂梁的T型刚构是静定结构。
钢筋混凝土T型刚构常用跨径在 40～50m左右，预应力T型刚构 的常用跨径为60～200m左右。
24
桥梁工程
连续体系梁桥
将简支梁梁体在支点上连续而成连续梁桥。连续梁中间墩上也只需设 置—个支座。而在相邻两联连续梁的桥墩上仍需设置两个支座。连续梁 中正弯矩显著减少，而且其弯矩分布比较合理。 连续梁桥的突出优点是：结构刚度大，变形小，动力性能好，主梁变形 挠曲线平缓，有利于高速行车。 预应力混凝土连续梁桥是超静定结构，对桥基的要求较高。 连续—刚构桥是预应力混凝土梁式桥型之一，它综合了连续梁和T型刚 构桥的受力特点，将主梁做成连续梁体与薄壁墩固结面成。其除保持了 连续梁的各种优点外，墩梁固接节省了大型支座的昂贵费用，减少了墩 及基础的工程量，并改善了结构在水平荷载(例如地震荷载)作用下的受 力性能。目前世界上连续梁体系梁桥中较大跨径的梁桥基本上都是采用 了该类桥型。
梁桥的基本组成
下部结构：是指桥梁结构中设置在地基上用以支承桥跨 结构，将其荷载传递至地基的结构部分，一般包括桥 墩、桥台及墩台基础。
桥墩：连接相邻桥跨的建筑物，称作桥墩，其作用是支 承桥跨结构；
桥台：修建在桥梁两端连接路堤与桥跨并支承上部结构 的建筑物称作桥台，其作用是将结构重力和车辆荷载 传给基础，抵御路堤的土压力。为保护桥台和路堤填 土，桥台两侧常做一些防护和导流工程。
21
桥梁工程
简支梁桥
简支梁桥是梁式桥中应用最早、使用最广泛的一种桥型。它 构造简单、施工方便，最易设计为标准跨径的装配式结构；其跨 中正弯矩较大，跨越能力差；简支梁桥是静定结构，结构内力不 受地基变形等的影响，因此对地基要求不高，能在地基较差的桥 位上建设。
简支梁的设计主要受跨中正弯矩的控制，适用于较小跨径， 经济合理的常用跨径在20m以下；如采用预应力混凝土结构，可 提高简支梁的跨越能力。
预应力混凝土T形刚构分为跨中带剪 力铰和跨中设挂梁两种基本类型。
带饺的T形刚构桥它的上部结构全部 是悬臂部分，相邻两悬臂通过剪 力铰相连接。
带挂梁的T型刚构是静定结构。
钢筋混凝土T型刚构常用跨径在 40～50m左右，预应力T型刚构 的常用跨径为60～200m左右。
24
桥梁工程
连续体系梁桥
将简支梁梁体在支点上连续而成连续梁桥。连续梁中间墩上也只需设 置—个支座。而在相邻两联连续梁的桥墩上仍需设置两个支座。连续梁 中正弯矩显著减少，而且其弯矩分布比较合理。 连续梁桥的突出优点是：结构刚度大，变形小，动力性能好，主梁变形 挠曲线平缓，有利于高速行车。 预应力混凝土连续梁桥是超静定结构，对桥基的要求较高。 连续—刚构桥是预应力混凝土梁式桥型之一，它综合了连续梁和T型刚 构桥的受力特点，将主梁做成连续梁体与薄壁墩固结面成。其除保持了 连续梁的各种优点外，墩梁固接节省了大型支座的昂贵费用，减少了墩 及基础的工程量，并改善了结构在水平荷载(例如地震荷载)作用下的受 力性能。目前世界上连续梁体系梁桥中较大跨径的梁桥基本上都是采用 了该类桥型。
桥梁构造与识图-简支板桥与简支梁桥的构造
• 梁距通常在1.5~2.2米之间 • 大跨度尽量增大梁距
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
桥梁构造识图
第五章桥梁构造与识图5.1 简支板桥与简支梁桥的构造板桥•建筑高度小；简单、制作、施工方便可工厂生产；装配式构件重量小；但跨径受到限制，一般钢筋混凝土不超过15米，预应力混凝土连续板桥不超过35米；•按静力计算模式：简支板桥，悬臂板桥，连续板桥；一、简支板桥•采用整体式或装配式，前者跨径４~~８米，装配式预应力混凝土板桥跨径可达１６米（一）整体式板桥•适用范围——常用在4~8米跨径、不规则桥梁•截面形式——实心板、矮肋板、空心板•施工方法——整体现浇整体式简支板桥双向受力配筋（二）装配式板桥•适用范围装配式板桥梁高与跨径比值0.4 ∼ 0.858 ∼ 20空 心实 心预应力混凝土0.4 ∼ 0.86 ∼ 13空 心0.16 ∼ 0.36< 8实 心钢筋混凝土h （m ）l （m ）截 面 型 式结 构 类 型•截面形式实心板空心板——单孔、双孔•横向连接企口铰——圆形、棱形、漏斗形钢板连接装配式钢筋混凝土空心板桥—截面形式装配式板的断面尺寸-详图装配式板的横向联结装配式钢筋混凝土矩形实心板板桥—配筋示意装配式钢筋混凝土矩形实心装配式钢筋混凝土空心板桥—配筋示意装配式板的构造及配筋图装配式板的配筋图-纵面装配式板的配筋图-剖面装配式板的配筋图-底、边板，端部装配式预应力混凝土空心板桥—外观效果图装配式预应力混凝土空心板板桥—配筋效透视装配式预应力混凝土空心装配式预应力混凝土空心装配式预应力混凝土空心板板桥—配筋纵向效果图-1装配式预应力混凝土空心板桥—配筋纵向效果图-2•施工方法先张法——长线预制后张法——扁锚•配筋特点主要配置纵向抗弯钢筋抗剪不控制，一般只设箍筋钢筋砼梁设可设弯起钢筋预应力筋在底板直线布置梁端顶板设抗拉钢筋二、简支梁桥一、构造类型•截面形式•T形、I形、槽形、箱形•块件划分•纵向竖缝•纵向水平缝•横向竖缝•纵横向同时分缝二、装配式钢筋混凝土简支T梁桥1、构造布置•常用跨径——8.0∼20m•主梁布置•梁距通常在1.5~2.2米之间•横梁布置•端横梁•中横梁布置在跨中及4分点2、主要尺寸•主梁——高1/11∼1/16L，宽15∼18cm3/4h h，端横梁与主梁同•横梁——中横梁3/4高,宽12∼16cm，可挖空1/12h h，一般为变厚度•翼板——1/123、钢筋构造•主钢筋•斜筋•箍筋•翼板横向钢筋•横梁钢筋•架立钢筋•分布钢筋•支座下局部加强钢筋4、横向连接•钢板连接•现浇接缝•企口铰•扣环式接头横隔板接头构造三、装配式预应力混凝土简支T梁桥1、构造布置•常用跨径——20∼50m•主梁布置•梁距通常在1.5~2.2米之间•大跨度尽量增大梁距2、主要尺寸•主梁——高1/15∼1/25L，宽15∼18cm3/4h h，端横梁与主梁同•横梁——中横梁3/4高,宽12∼16cm，可挖空1/12h h，一般为变厚度•翼板——1/12•下马蹄——占截面总面积的10∼20％•（1）马蹄总宽度约为肋宽的2∼4倍，并注意马蹄部分（特别是斜坡区），管道保护层不宜小于60mm。
5.1简支板桥和简支梁桥的构造.ppt-PPT精选文档
（二）装配式板桥
按截面形式分为：实心板和空心板。
装配式板桥梁高与跨径比值
截面型式 结构类型 实 钢筋混凝土 空 心 心 <8 8 13 0.16 0.36 0.4 0.8 l（m） h（m）
实
预应力混凝土 空
心
心 8 16 0.4 0.7
截面形式
实心板 空心板——单孔、双孔
下马蹄——占截面总面积的1020％
（1）马蹄总宽度约为肋宽的24倍，并注意马蹄部 分（特别是斜坡区），管道保护层不宜小于60mm。
（2）下翼缘高度加1/2斜坡区，高度约为梁高的 （0.150.20）倍，斜坡宜陡于45。 梁端，梁宽与下马蹄同宽
3、钢筋构造 主梁受力钢筋为预应力筋 箍筋 锚下局部加强钢筋 翼板横向钢筋 架立钢筋 分布钢筋 一般不设斜筋——剪余剪力图
T形、I形、槽形、箱形
适用于中小跨径桥梁。T形桥梁最为普遍使用。
二、 装配式钢筋混凝土简支T梁桥
1、尺寸构造 （1）主梁
常用跨径——10、13、16和20，其梁高相应的为0.9、 1.1、1.3、1.5 。高跨比：1/16-1/11 。 梁肋宽度：15-18cm。翼板宽度比主梁中距小2cm。 翼缘厚度：由强度要求和最小构造要求确定。一般翼 缘与梁肋衔接处的厚度不小于主梁厚度的1/2。
横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式钢筋混凝土空心板桥—配筋示意
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
5.1简支板桥和简支梁桥的构造资料讲解
装配式预应力混凝土空心板桥—配筋纵向效果图 -1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
装配式板的横向联结
施工方法
先张法——长线预制 后张法——扁锚
配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
第五章 桥梁构造与识图
5.1 简支板桥与简支梁桥的构造
一、简支板桥
采用整体式或装配式，前者跨径４~８米，装配 式预应力混凝土板桥跨径可达20米。
（一）整体式板桥
适用范围——常用在4~8米跨径、不规则 桥梁
截面形式——实心板、矮肋板、空心板 施工方法——整体现浇
双向受力配筋
整体式简支板桥
4、横向连接
钢板连接 现浇接缝
企口铰 扣环式接头
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
T
装 配 式
型
梁
架立筋
桥
短斜筋
纵向防 裂钢筋
钢筋骨架 箍筋
二、简支梁桥
一、构造类型 截面形式
T形、I形、槽形、箱形
适用于中小跨径桥梁。T形桥梁最为普遍使用。
二、 装配式钢筋混凝土简支T梁桥
1、尺寸构造 （1）主梁
常用跨径——10、13、16和20，其梁高相应的为0.9、 1.1、1.3、1.5 。高跨比：1/16-1/11 。 梁肋宽度：15-18cm。翼板宽度比主梁中距小2cm。 翼缘厚度：由强度要求和最小构造要求确定。一般翼 缘与梁肋衔接处的厚度不小于主梁厚度的1/2。
下马蹄——占截面总面积的1020％
（1）马蹄总宽度约为肋宽的24倍，并注意马蹄部
分（特别是斜坡区），管道保护层不宜小于60mm。
简支梁施工-板梁桥的构造.ppt
板梁； ⑤ 按板梁的纵向中心轴线与支承边是否垂直分为正交
和斜交板梁。
任务1解析：
2. 板桥的特点： 优点： ① 建筑高度小，适用于城市桥梁，桥下净空受限制的桥
梁。能降低桥头引道高度并降低其长度，节省投资。 ② 构造简单，施工方便，既方便使用土模、又适用于工
厂化生产。 ③ 结构物重量小，便于移动和架设。 缺点： ① 跨径小，经济合理跨径13~15m，预应力35m左右。 ② 受拉区大量砼不能参与工作，不仅增加自重，限制跨
任务2：子任务3分析
任务3解析：装配式板桥横向连接
小结
（1）简支板梁类型 （2）简支板桥特点： （3）简支板桥配筋要求 （4）简支预应力混凝土简之板梁配筋要 求
作业
P74，5-1，5-2
任务2：子任务3分析
截面形式 空心板——减轻自重、充分利用材料。常用跨径6-13m，板厚0.40.8m，预应力构造跨径8-20m，板厚为0.4-0.85m。顶、底板厚 度不应小于80mm。
开孔形式 单孔：挖空率大，质量小，但顶板需配置横向受力钢筋来承担荷 载的作用。 双孔：施工时可用无缝钢管（或充气囊）作芯模，但挖空率小， 质量较大。
桥梁施工
情境二梁桥施工
项目2. 简支板梁构造
《桥梁施工》课程组
• 陕西铁路工程职业技术学院
本章重点
1. 整体式板桥、装配式板桥的受力特点与构造特 点；
2. 装配式钢筋砼简支梁桥的主梁横隔梁的布置与 钢筋构造；
3. 装配式预应力砼简支梁桥的构造布置、配筋特 点。
本章难点
1. 板桥的受力特点与配筋。
径增大，而且浪费材料、增加投资。
任务2：子任务1解析
1.整体式简支板桥：
a) 实体式等厚矩形截面b) 肋板式截面c)、d) 板桥截面（城市高架桥）
和斜交板梁。
任务1解析：
2. 板桥的特点： 优点： ① 建筑高度小，适用于城市桥梁，桥下净空受限制的桥
梁。能降低桥头引道高度并降低其长度，节省投资。 ② 构造简单，施工方便，既方便使用土模、又适用于工
厂化生产。 ③ 结构物重量小，便于移动和架设。 缺点： ① 跨径小，经济合理跨径13~15m，预应力35m左右。 ② 受拉区大量砼不能参与工作，不仅增加自重，限制跨
任务2：子任务3分析
任务3解析：装配式板桥横向连接
小结
（1）简支板梁类型 （2）简支板桥特点： （3）简支板桥配筋要求 （4）简支预应力混凝土简之板梁配筋要 求
作业
P74，5-1，5-2
任务2：子任务3分析
截面形式 空心板——减轻自重、充分利用材料。常用跨径6-13m，板厚0.40.8m，预应力构造跨径8-20m，板厚为0.4-0.85m。顶、底板厚 度不应小于80mm。
开孔形式 单孔：挖空率大，质量小，但顶板需配置横向受力钢筋来承担荷 载的作用。 双孔：施工时可用无缝钢管（或充气囊）作芯模，但挖空率小， 质量较大。
桥梁施工
情境二梁桥施工
项目2. 简支板梁构造
《桥梁施工》课程组
• 陕西铁路工程职业技术学院
本章重点
1. 整体式板桥、装配式板桥的受力特点与构造特 点；
2. 装配式钢筋砼简支梁桥的主梁横隔梁的布置与 钢筋构造；
3. 装配式预应力砼简支梁桥的构造布置、配筋特 点。
本章难点
1. 板桥的受力特点与配筋。
径增大，而且浪费材料、增加投资。
任务2：子任务1解析
1.整体式简支板桥：
a) 实体式等厚矩形截面b) 肋板式截面c)、d) 板桥截面（城市高架桥）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8 20
h（m） 0.16 0.36
0.4 0.8
0.4 0.85
• 截面形式
实心板 空心板——单孔、双孔
• 横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式板的横向联结
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—配筋示意
• 梁距通常在1.5~2.2米之间 • 大跨度尽量增大梁距
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
第五章ቤተ መጻሕፍቲ ባይዱ桥梁构造与识图
5.1 简支板桥与简支梁桥的构造
板桥
• 建筑高度小；简单、制作、施工方便可工 厂生产；装配式构件重量小；但跨径受到 限制，一般钢筋混凝土不超过15米，预应 力混凝土连续板桥不超过35米；
• 按静力计算模式：简支板桥，悬臂板桥， 连续板桥；
一、简支板桥
• 采用整体式或装配式，前者跨径４~~８米， 装配式预应力混凝土板桥跨径可达 １６米
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
3、钢筋构造 • 主钢筋 • 斜筋 • 箍筋 • 翼板横向钢筋 • 横梁钢筋 • 架立钢筋 • 分布钢筋 • 支座下局部加强钢筋
4、横向连接 • 钢板连接 • 现浇接缝
• 企口铰 • 扣环式接头
横隔板接头构造
三、 装配式预应力混凝土简支T梁桥
1、构造布置 • 常用跨径——2050m • 主梁布置
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
• 截面形式——实心板、矮肋板、空心板 • 施工方法——整体现浇
双向受力配筋
整体式简支板桥
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
实心 空心 实心 空心
l（m） <8
6 13
装配式板的构造及配筋图
装配式板的配筋图-纵面
装配式板的配筋图-剖面
装配式板的配筋图-底、边板，端部
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
装配式预应力混凝土空心板桥—配筋纵向效果 图-1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
• 施工方法
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
• 钢板连接 • 现浇接缝
• 企口铰 • 扣环式接头
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
h（m） 0.16 0.36
0.4 0.8
0.4 0.85
• 截面形式
实心板 空心板——单孔、双孔
• 横向连接
企口铰——圆形、棱形、漏斗形 钢板连接
装配式钢筋混凝土空心板桥—截面形式
装配式板的断面尺寸-详图
装配式板的横向联结
装配式钢筋混凝土矩形实心板桥—配筋示意
装配式钢筋混凝土空心板桥—配筋示意
• 梁距通常在1.5~2.2米之间 • 大跨度尽量增大梁距
2、主要尺寸 • 主梁——高1/151/25L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
• 下马蹄——占截面总面积的1020％
• （1）马蹄总宽度约为肋宽的24倍，并注意 马蹄部分（特别是斜坡区），管道保护层不
You Know, The More Powerful You Will Be
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
第五章ቤተ መጻሕፍቲ ባይዱ桥梁构造与识图
5.1 简支板桥与简支梁桥的构造
板桥
• 建筑高度小；简单、制作、施工方便可工 厂生产；装配式构件重量小；但跨径受到 限制，一般钢筋混凝土不超过15米，预应 力混凝土连续板桥不超过35米；
• 按静力计算模式：简支板桥，悬臂板桥， 连续板桥；
一、简支板桥
• 采用整体式或装配式，前者跨径４~~８米， 装配式预应力混凝土板桥跨径可达 １６米
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
3、钢筋构造 • 主钢筋 • 斜筋 • 箍筋 • 翼板横向钢筋 • 横梁钢筋 • 架立钢筋 • 分布钢筋 • 支座下局部加强钢筋
4、横向连接 • 钢板连接 • 现浇接缝
• 企口铰 • 扣环式接头
横隔板接头构造
三、 装配式预应力混凝土简支T梁桥
1、构造布置 • 常用跨径——2050m • 主梁布置
二、 装配式钢筋混凝土简支T梁桥
1、构造布置 • 常用跨径——8.020m • 主梁布置
• 梁距通常在1.5~2.2米之间
• 横梁布置
• 端横梁 • 中横梁布置在跨中及4分点
2、主要尺寸 • 主梁——高1/111/16L，宽1518cm • 横梁——中横梁3/4h，端横梁与主梁同
高,宽1216cm，可挖空 • 翼板——1/12h，一般为变厚度
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
• 截面形式——实心板、矮肋板、空心板 • 施工方法——整体现浇
双向受力配筋
整体式简支板桥
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
实心 空心 实心 空心
l（m） <8
6 13
装配式板的构造及配筋图
装配式板的配筋图-纵面
装配式板的配筋图-剖面
装配式板的配筋图-底、边板，端部
装配式预应力混凝土空心板桥—外观效果图
装配式预应力混凝土空心板桥—配筋效透视
装配式预应力混凝土空心板桥—配筋纵向效果 图-1
装配式预应力混凝土空心板桥—配筋纵向效果 图-2
• 施工方法
宜小于60mm。
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
4、横向连接
• 钢板连接 • 现浇接缝
• 企口铰 • 扣环式接头
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
