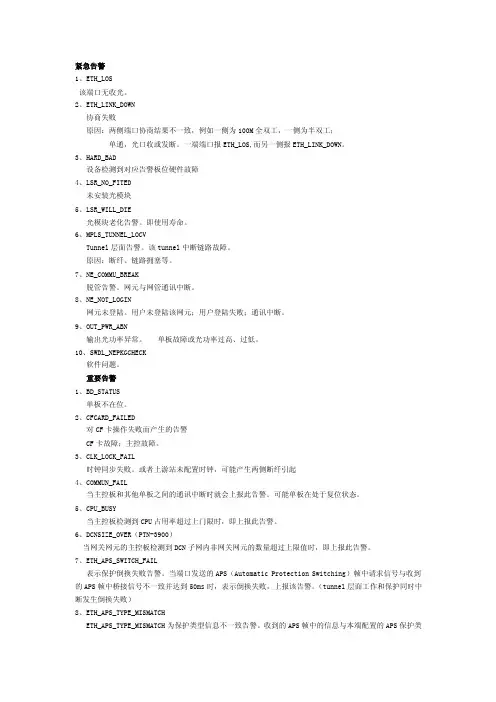

紧急告警1、ETH_LOS该端口无收光。

2、ETH_LINK_DOWN协商失败原因：两侧端口协商结果不一致，例如一侧为100M全双工，一侧为半双工；单通，光口收或发断。

一端端口报ETH_LOS,而另一侧报ETH_LINK_DOWN。

3、HARD_BAD设备检测到对应告警板位硬件故障4、LSR_NO_FITED未安装光模块5、LSR_WILL_DIE光模块老化告警。

即使用寿命。

6、MPLS_TUNNEL_LOCVTunnel层面告警。

该tunnel中断链路故障。

原因：断纤、链路拥塞等。

7、NE_COMMU_BREAK脱管告警。

网元与网管通讯中断。

8、NE_NOT_LOGIN网元未登陆。

用户未登陆该网元；用户登陆失败；通讯中断。

9、OUT_PWR_ABN输出光功率异常。

单板故障或光功率过高、过低。

10、SWDL_NEPKGCHECK软件问题。

重要告警1、BD_STATUS单板不在位。

2、CFCARD_FAILED对CF卡操作失败而产生的告警CF卡故障；主控故障。

3、CLK_LOCK_FAIL时钟同步失败。

或者上游站未配置时钟，可能产生两侧断纤引起4、COMMUN_FAIL当主控板和其他单板之间的通讯中断时就会上报此告警。

可能单板在处于复位状态。

5、CPU_BUSY当主控板检测到CPU占用率超过上门限时，即上报此告警。

6、DCNSIZE_OVER（PTN-3900）当网关网元的主控板检测到DCN子网内非网关网元的数量超过上限值时，即上报此告警。

7、ETH_APS_SWITCH_FAIL表示保护倒换失败告警。

当端口发送的APS（Automatic Protection Switching）帧中请求信号与收到的APS帧中桥接信号不一致并达到50ms时，表示倒换失败，上报该告警。

（tunnel层面工作和保护同时中断发生倒换失败）8、ETH_APS_TYPE_MISMATCHETH_APS_TYPE_MISMATCH为保护类型信息不一致告警。

烽火PTN设备常见告警解析

烽火PTN设备常见告警解析
烽火ptn设备常见告警解析
目录
• PTN设备简介 • 常见告警分类 • 告警解析及处理 • 案例分析 • 总结与建议
01 PTN设备简介
PTN设备定义
PTN（Packet Transport Network）设备是一种用于传输数据包（如IP、MPLS） 的网络设备，它提供了一种可靠的、低延迟的、高带宽的数据传输解决方案。
02
软件更新通常会修复已知的bug，提高设备的稳定性和安全性， 因此建议用户及时更新。
03
在进行软件更新之前，建议备份重要数据，以防更新过程中 出现意外导致数据丢失。
加强网络监控与维护
建立完善的网络监控体系，实时监测烽火ptn设备 的运行状态和网络流量。
对于异常流量和告警信息，及时进行分析和处理， 确保网络稳定运行。
PTN设备基于分组交换技术，支持多种数据业务，如IP/MPLS、以太网、TDM等 ，能够满足不同业务的需求。
PTN设备功能
高速数据传输
PTN设备支持高速数据传输，能 够提供高带宽、低延迟的数据传
输服务。
可靠性
PTN设备具备较高的可靠性，支持 快速的保护切换和恢复机制，能够 保证数据传输的稳定性和可靠性。
01
网络连接断开告警
设备网络连接断开，无法进行通信。
丢包告警
设备在网络传输过程中出现数据包 丢失现象。
03
02
网络延迟告警
设备网络传输延迟较高，影响数据 传输效率。
IP地址冲突告警
设备IP地址与其他设备冲突，导致网 络通信异常。
04
03 告警解析及处理
硬件告警解析及处理
硬件故障告警：设备硬件故障，如风扇 、电源、板卡等，可能导致设备运行异 常。

烽火PTN设备常见告警解析

烽火PTN设备常见告警解析

可编辑ppt
6
E1J1单盘告警原因及检查
名称：CONTEXT_FAIL
中文解释：建链失败
原因：单盘未正常运行或者仿真芯片没有正常工作
检查方法：
➢ 1、检查单盘配置； ➢ 2、读取E1J1状态、性能，看E1仿真是否正常运行； ➢ 3、软件复位； ➢ 4、插拔单盘； ➢ 5、替换单盘。
可编辑ppt
➢ 1、相应槽位是否有单盘； ➢ 2、相应槽位单盘是否插好； ➢ 3、相应槽位单盘是否工作正常。
可编辑ppt
10
ESJ1单盘告警及解释
可编辑ppt
11
ESJ1单盘告警原因及检查
名称：POWERALM
中文解释：电源故障告警
原因：电源模块的输出出现过压或欠压
检查方法：
➢ 1、读取ESJ1单盘状态、性能，核对相应软硬件版本； ➢ 2、软件复位ESJ1单盘； ➢ 3、插拔单盘； ➢ 4、替换单盘。
可编辑ppt
12
ESJ1单盘告警原因及检查
名称：LINK_LOS 中文解释：链路信号中断 原因：以太网接口接收信号中断 检查方法：
➢ 1、检查网线是否接好； ➢ 2、检查单盘与交叉盘的GE口工作模式是否一致。
可编辑ppt
13
ESJ1单盘告警原因及检查
名称：PK_LOS 中文解释：丢包率过限 原因：交换机内的丢包数超过了设定的门限值 。 检查方法：
PTN设备常见告警解析
可编辑ppt
1
E1J1单盘告警及解释
可编辑ppt
2
E1J1单盘告警原因及检查
名称：POWERALM 中文解释：电源故障告警 原因：1.2V 1.5V 1.8V 2.5V 3.3V 5V任何一路检测到电源值不在设

2020年烽火通信PTN设备故障处理解决方案参照模板

2020年烽火通信PTN设备故障处理解决方案参照模板
➢ 1、检查有无输入光信号，检查输入光功率； ➢ 2、检查光纤是否折断； ➢ 3、拆下机盘，然后上电检查激光器是否工作正常。
GSJ2单盘告警原因及检查
☻名称：TF ☻中文解释：发送失效 ☻原因：千兆以太网光模块发送信号失效 ☻检查方法：
GSJ2单盘告警原因及检查
☻ 名称：POWERALM ☻ 中文解释：电源故障告警 ☻ 原因：电源模块输出电压过高或过低 ☻ 检查方法：
➢ 1、核对相应软硬件版本是否匹配； ➢ 2、插拔单盘，重新上电检查是否告警消除； ➢ 3、使用替换法检测是否为单盘硬件故障。
GSJ2单盘告警原因及检查
☻名称：LINK_LOS ☻中文解释：连接信号丢失 ☻原因：千兆以太网接口接收信号中断 ☻检查方法：
DZB_IN CONTEXT_PACKET_
LOS CARD_ABSENT
中文解释 电源故障告警 系统时钟丢失 PDH物理接口信号丢失 连接信号丢失
建链失败 端子板不在位 本端链路包丢失
盘不在位
E1J1单盘告警原因及检查
☻名称：POWERALM ☻中文解释：电源故障告警 ☻原因：1.2V 1.5V 1.8V 2.5V 3.3V 5V任何一
☻名称：DZB_IN ☻中文解释：端子板不在位 ☻原因：相应槽位端子板不在正常工作状态 ☻检查方法：
➢ 1、插拔端子板； ➢ 2、替换端子板； ➢ 3、更换E1J1及IEJ1的槽位。
E1J1单盘告警原因及检查
☻名称：CONTEXT_PACKET_ LOS ☻中文解释：本端链路包丢失 ☻原因：
1、网络环境震荡; 2、单盘缓存工作不正常； 3、恢复出来的TDM时钟锁定状态不好。
路检测到电源值不在设定范围内就产生告警。 ☻检查方法：
➢ 1、读取E1J1单盘状态、性能，核对相应软硬 件版本；

烽火-PTN设备常见告警解析)共50页文档

烽火-PTN设备常见告警解析)共50页文档
➢ 1、检查网线是否接好； ➢ 2、检查单盘与交叉盘的GE口工作模式是否一致。
ESJ1单盘告警原因及检查
名称：PK_LOS 中文解释：丢包率过限 原因：交换机内的丢包数超过了设定的门限值 。 检查方法：
➢ 1、检查网管界面上端口的收发包数； ➢ 2、检查单盘配置中门限设置。
ESJ1单盘告警原因及检查
➢ 1、插拔端子板； ➢ 2、替换端子板； ➢ 3、更换E1J1及IEJ1的槽位。
E1J1单盘告警原因及检查
名称：CONTEXT_PACKET_ LOS
中文解释：本端链路包丢失
原因：
➢ 1、网络环境震荡; ➢ 2、单盘缓存工作不正常； ➢ 3、恢复出来的TDM时钟锁定状态不好。
检查方法：
➢ 1、通过状态监视查看混存里面的包数是否正常； ➢ 2、查看交叉配置是否正确； ➢ 3、查看时钟锁定状态。
原因：电源模块的输出出现过压或欠压
检查方法：
➢ 1、读取ESJ1单盘状态、性能，核对相应软硬件版本； ➢ 2、软件复位ESJ1单盘； ➢ 3、插拔单盘； ➢ 4、替换单盘。
ESJ1单盘告警原因及检查
名称：LINK_LOS 中文解释：链路信号中断 原因：以太网接口接收信号中断 检查方法：
E1J1单盘告警原因及检查
名称：CARD_ABSENT 中文解释：盘不在位 原因：单盘没有上网管 检查方法：
➢ 1、相应槽位是否有单盘； ➢ 2、相应槽位单盘是否插好； ➢ 3、相应槽位单盘是否工作正常。
ESJ1单盘告警及解释
Hale Waihona Puke ESJ1单盘告警原因及检查
名称：POWERALM
中文解释：电源故障告警
原因：单盘未正常运行或者仿真芯片没有正常工作
检查方法：

烽火PTN设备常见告警解析

烽火PTN设备常见告警解析
➢ 1、读取XCU的状态、性能，看XCU是否正常工作； ➢ 2、进行XCU主备切换； ➢ 3、进行E1J1软件复位； ➢ 4、插拔E1J1单盘； ➢ 5、替换E1J1单盘； ➢ 6、更换E1J1单盘相应槽位。
E1J1单盘告警原因及检查
名称：CONTEXT_FAIL 中文解释：建链失败 原因：单盘未正常运行或者仿真芯片没有正常工作 检查方法：
1. 线路口没有和对端link； 2. 系统口没有和交叉盘link。
检查方法：
1. 线路口时，检查光模块是否有问题，光纤是否有折断，对端的线路口是否有问题，可以用 光纤自环检测；
2. 系统口应该检测交叉盘是否正常工作。
XSJ2单盘告警原因及检查
名称：PK_LOS 中文解释：丢包率过限 原因：当丢包数超过网管配置的告警门限时告警 检查方法：
1. 查看“全局配置块”中的性能门限值； 2. 检查是否有插拔光纤； 3. 检查是否有交叉盘复位。
XSJ2单盘告警原因及检查
名称：PTP_LOS 中文解释：PTP同步丢失 原因：单盘做线路盘时，某条线路link_los或者线路收无光，如果该线路PTP功能打开
，那么这条线路会上报PTP_LOS告警 检查方法：
XSJ2单盘告警原因及检查
名称：TEMP_TCT 中文解释：盘温过限 原因：单盘温度超过网管设置的温度告警门限值 检查方法：
1. 检查网管界面设置的温度告警门限值，可能设置的告警门限太小； 2. 检查机架风扇是否停转； 3. 检查单盘硬件、软件版本是否和网管软件版本匹配。
XSJ2单盘告警原因及检查
1. 此线路是否link_los； 2. 此线路是否收无光； 3. 是否配置了PTP。
XSJ2单盘告警原因及检查
名称：CRC_ERR 中文解释：CRC校验错 原因：如果某端口收到CRC校验错包数超过网管“全局配置块”中设置的“校验错门

PTN设备故障处理总体解决方案

PTN设备故障处理总体解决方案

E1J1单盘告警原因及检查
☻名称：CONTEXT_FAIL ☻中文解释：建链失败 ☻原因：单盘未正常运行或者仿真芯片没有正常
工作 ☻检查方法：
➢ 1、检查单盘配置； ➢ 2、读取E1J1状态、性能，看E1仿真是否正常运行； ➢ 3、软件复位； ➢ 4、插拔单盘； ➢ 5、替换单盘。
E1J1单盘告警原因及检查
DZB_IN CONTEXT_PACKET_
LOS CARD_ABSENT
中文解释 电源故障告警 系统时钟丢失 PDH物理接口信号丢失 连接信号丢失
建链失败 端子板不在位 本端链路包丢失
盘不在位
E1J1单盘告警原因及检查
☻名称：POWERALM ☻中文解释：电源故障告警 ☻原因：1.2V 1.5V 1.8V 告警原因及检查
☻名称：PK_LOS ☻中文解释：丢包率过限 ☻原因：交换机内的丢包数超过了设定的门限值 。 ☻检查方法：
➢ 1、检查网管界面上端口的收发包数； ➢ 2、检查单盘配置中门限设置。
ESJ1单盘告警原因及检查
☻名称：PTP_LOS ☻中文解释：PTP同步丢失 ☻原因：PTP同步丢失 。 ☻检查方法：本地和对端PTP设置是否匹配。
➢ 1、检查有无输入光信号，检查输入光功率； ➢ 2、检查光纤是否折断； ➢ 3、拆下机盘，然后上电检查激光器是否工作正常。
GSJ2单盘告警原因及检查
☻名称：TF ☻中文解释：发送失效 ☻原因：千兆以太网光模块发送信号失效 ☻检查方法：
中文解释 电源故障告警 连接信号丢失
发送失效 TMC连接确认信号丢失 TMP连接确认信号丢失 TMS连接确认信号丢失
系统时钟丢失 机盘温度过限
GSJ2单盘告警及解释（续）
告警名称 PTP_ LOS IOP_HIGH IOP_LOW LASER_TCT

PTN常见故障及告警处理

PTN常见故障及告警处理
