铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。
铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。
动环监控B接口规范接入平台
新基站建设、旧基站改造项目，不仅要各类监控设备，还要用动环监控B 接口规范接入平台！如果没有什么经验怎么办？不管是电信还是铁塔公司的基站监控以及平台接入，都能做！
一、B接口规范是什么？
B接口规范是基站通信协议规约，,规范了监控中心与现场监控单元互联的数据传输方式。
通过该规约，让不管在任何位置的基站，都能与监控运维中心远程通信，互相传输数据。
进而工作人员能掌握基站情况，可以下达操作、控制命令，而基站这一边能远程执行命令，比如：开启门禁，让维护人员上站管理。
二、基站动环监控有什么功能？
1、动力监测：交流市电、开关电源、蓄电池组、防雷等动力监测功能，能判断停电、电压下降、防雷故障等情况。
2、环境管理：温湿度、空调、风机、水浸等监控功能，用于环境测控管理，分析基站环境的变化趋势。
3、站点安全：远程视频、门禁控制、入侵感知、烟雾感测等安全监控功能，增强防盗、火灾应急等能力。
三、为何要实现动环监控B接口规范接入平台？
1、实现各地级市监控中心对基站管理。
2、满足省级、自治区级运维中心对市县基站的集中监控。
3、让通信公司总部运维中心实现对全国各个基站的维护管理
一般做铁塔、电信的基站项目，都需要支持b接口，以便用动环监控B接口规范接入平台，实现多基站集成管理，远程数据通信的效果。

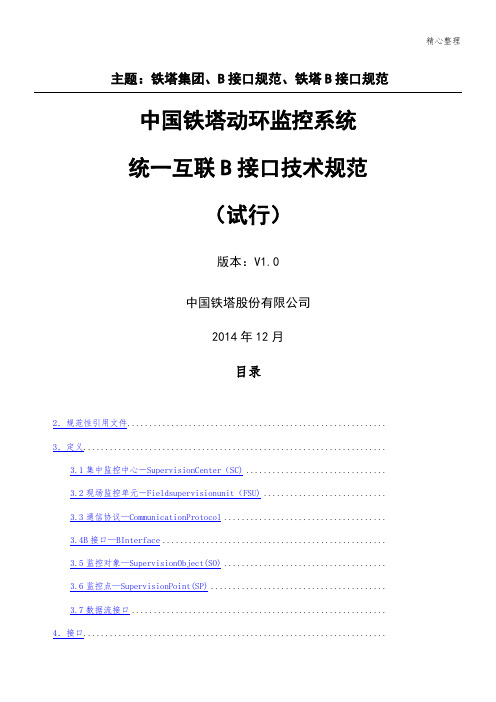

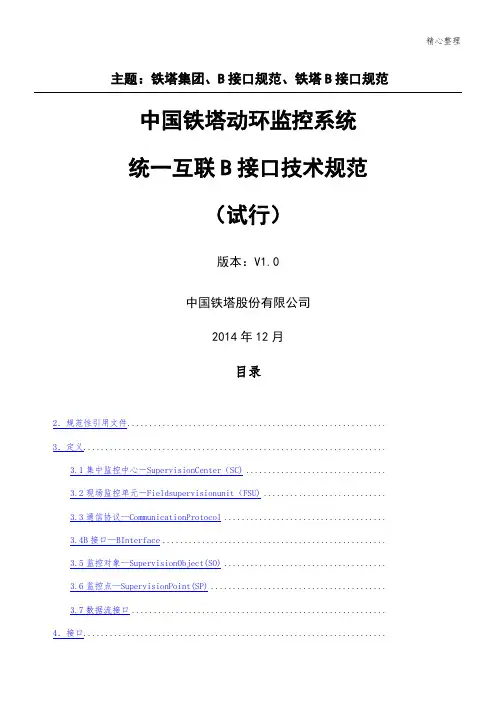

精心整理主题：铁塔集团、B接口规范、铁塔B接口规范中国铁塔动环监控系统统一互联B接口技术规范3.3通信协议—CommunicationProtocol.....................................3.4B接口—BInterface...................................................3.5监控对象—SupervisionObject(SO).....................................3.6监控点—SupervisionPoint(SP)........................................3.7数据流接口..........................................................4．接口.....................................................................5．B接口互联规范...........................................................5.1B接口互联...........................................................5.2B接口报文协议.......................................................6．FTP接口能力.............................................................7．FSU初始化能力...........................................................8．FSU自动升级能力.........................................................12YDT1363.2-2014通信局（站）电源、空调及环境集中监控管理系统第2部分：互联协议中国铁塔动环监控系统统一编码及命名规范V1.0中国铁塔动环监控系统统一信号字典表V1.03．定义下列术语和定义适用于本文件。
主题：铁塔集团、统一编码、铁塔统一编码、铁塔命名规范中国铁塔动环监控系统统一编码及命名规范（试行）版本：V1.0中国铁塔股份有限公司2014年11月目录1．适应范围 (4)2．引用、参考文件 (4)3．机房及局站分类 (4)4．局站命名与编码规范 (5)4.1测点编码规范 (6)4.2局站命名规范 (10)4.3设备命名规范 (11)5．告警分类及处理时限 (21)6．中国铁塔动环监控系统信号字典表 (22)6.1信号ID具体定义 (22)6.2中国铁塔动环监控系统信号标准化命名规范 (22)7．告警关联过滤规则 (23)7.1停电告警过滤规则 (23)7.2某一个智能设备关机或停电告警过滤规则 (25)7.3高频次告警处理规则 (25)7.4监控设备本身告警处理规则 (25)前言为加强中国铁塔动力环境集中监控系统（以下简称动环监控系统）集约化建设，实现动环监控系统对全省动力设备和环境的统一监控、统一派单的目标，特制定中国铁塔动环监控系统省级集约化技术规范。
本规范明确了动环监控系统的区域、局站、设备的统一编码及命名规范、监控系统统一的监控信号和告警信号编码定义、告警过滤原则。
本规范作为动环监控系统的建设标准，同时也可作为接入中国铁塔监控系统平台的各动环厂家软、硬件技术设备的技术参考依据。
1．适应范围本规范规定了中国铁塔动环监控系统局站命名、设备命名及测点命名的方法与相应编码规则。
本规范适应于中国铁塔动环监控系统平台乃至全国动环监控系统平台规划建设、使用和维护管理，也适合接入中国铁塔动环监控平台的各监控厂家硬、软件开发工作指导。
2．引用、参考文件下列文件对本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
YD/T 1363-2005 通信局（站）电源、空调及环境集中监控系统中国铁塔动力环境集中监控系统技术规范3．机房及局站分类通信机房维护责任单位根据通信机房内的通信系统设备在通信网络中所处的地位、网元设备的重要性，以及所服务用户的不同服务等级，根据机房分类原则对通信机房进行具体分类。

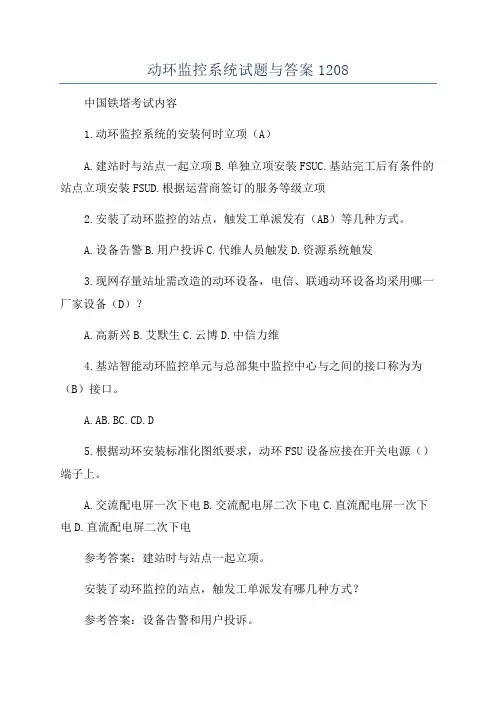

动环监控系统试题与答案1208
