管道液压试验的实施要点

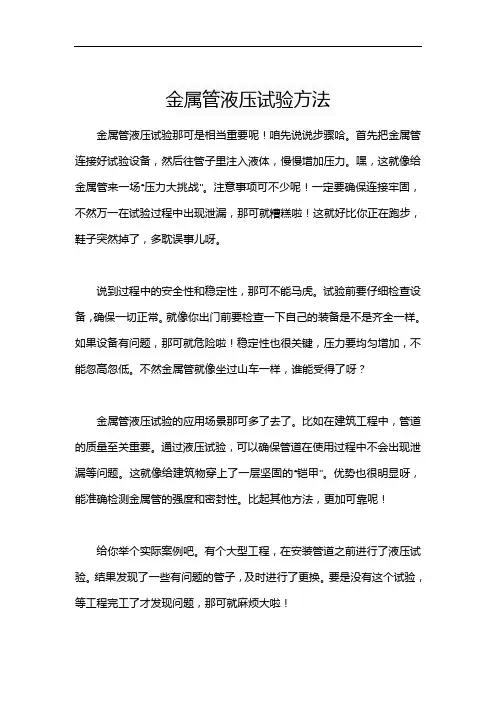

金属管液压试验方法
金属管液压试验那可是相当重要呢！咱先说说步骤哈。

首先把金属管连接好试验设备，然后往管子里注入液体，慢慢增加压力。

嘿，这就像给金属管来一场“压力大挑战”。

注意事项可不少呢！一定要确保连接牢固，不然万一在试验过程中出现泄漏，那可就糟糕啦！这就好比你正在跑步，鞋子突然掉了，多耽误事儿呀。

说到过程中的安全性和稳定性，那可不能马虎。

试验前要仔细检查设备，确保一切正常。

就像你出门前要检查一下自己的装备是不是齐全一样。

如果设备有问题，那可就危险啦！稳定性也很关键，压力要均匀增加，不能忽高忽低。

不然金属管就像坐过山车一样，谁能受得了呀？
金属管液压试验的应用场景那可多了去了。

比如在建筑工程中，管道的质量至关重要。

通过液压试验，可以确保管道在使用过程中不会出现泄漏等问题。

这就像给建筑物穿上了一层坚固的“铠甲”。

优势也很明显呀，能准确检测金属管的强度和密封性。

比起其他方法，更加可靠呢！
给你举个实际案例吧。

有个大型工程，在安装管道之前进行了液压试验。

结果发现了一些有问题的管子，及时进行了更换。

要是没有这个试验，等工程完工了才发现问题，那可就麻烦大啦！
金属管液压试验真的很重要呢！它能让我们放心地使用金属管，确保工程的质量和安全。

所以，大家一定要重视金属管液压试验哦！。

液压试验实施方案一、概述。

液压试验是指利用液压装置对被试验对象进行压力加载，以验证其在设计工作压力下的安全性能。

本实施方案旨在规范液压试验的实施步骤和注意事项，确保试验过程安全可靠，结果准确可靠。

二、试验前准备。

1. 确定试验对象，根据设计要求和相关标准，确定需要进行液压试验的对象，包括但不限于容器、管道、阀门等。

2. 准备试验设备，检查液压装置、压力表、阀门等试验设备，确保其完好无损，符合试验要求。

3. 制定试验方案，根据试验对象的特点和要求，制定液压试验的具体方案，包括试验压力、持续时间、试验介质等。

三、试验操作。

1. 安全检查，对试验现场进行安全检查，清除杂物，确保周围环境安全无隐患。

2. 连接试验装置，将试验对象与液压装置、压力表等试验设备连接，并进行泄漏测试，确保连接处无泄漏。

3. 充入试验介质，根据试验方案要求，将试验介质充入试验系统，并逐步增加压力至设定值。

4. 观测记录，在试验过程中，及时观测压力变化和试验对象的状态变化，并记录相关数据。

5. 结束试验，当达到设定的试验压力并保持一定时间后，逐步减压，直至零压力，完成试验。

四、试验后处理。

1. 拆卸试验装置，试验结束后，拆除试验装置，清洁试验对象，并对试验设备进行维护保养。

2. 数据分析，对试验过程中记录的数据进行分析，评估试验结果是否符合设计要求。

3. 编制试验报告，根据试验数据和分析结果，编制液压试验报告，包括试验过程、结果和结论等内容。

五、安全注意事项。

1. 严格遵守操作规程，确保试验过程中人员和设备安全。

2. 在试验过程中，严禁超过试验设备的额定工作压力，以免发生意外事故。

3. 对试验对象进行充分的准备和检查，确保其能够承受试验压力，防止试验过程中发生泄漏或破裂。

4. 在试验过程中，保持通风良好，防止试验介质泄漏造成环境污染和安全隐患。

六、总结。

液压试验是确保工程设备安全可靠运行的重要手段，正确的试验实施方案和严格的操作流程至关重要。

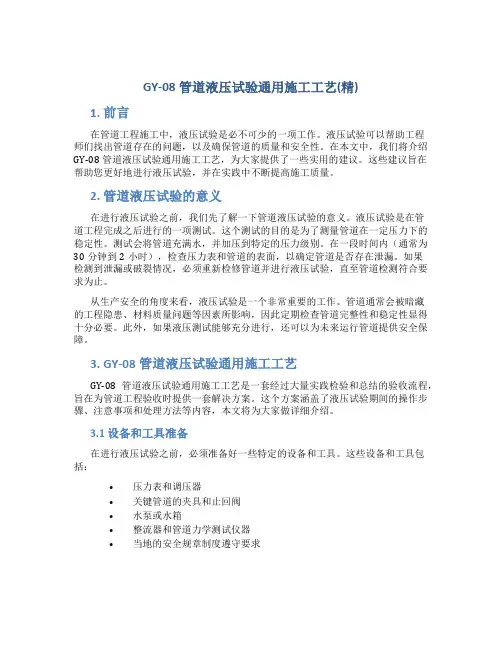

GY-08管道液压试验通用施工工艺(精)1. 前言在管道工程施工中，液压试验是必不可少的一项工作。

液压试验可以帮助工程师们找出管道存在的问题，以及确保管道的质量和安全性。

在本文中，我们将介绍GY-08管道液压试验通用施工工艺，为大家提供了一些实用的建议。

这些建议旨在帮助您更好地进行液压试验，并在实践中不断提高施工质量。

2. 管道液压试验的意义在进行液压试验之前，我们先了解一下管道液压试验的意义。

液压试验是在管道工程完成之后进行的一项测试。

这个测试的目的是为了测量管道在一定压力下的稳定性。

测试会将管道充满水，并加压到特定的压力级别。

在一段时间内（通常为30分钟到2小时），检查压力表和管道的表面，以确定管道是否存在泄漏。

如果检测到泄漏或破裂情况，必须重新检修管道并进行液压试验，直至管道检测符合要求为止。

从生产安全的角度来看，液压试验是一个非常重要的工作。

管道通常会被暗藏的工程隐患、材料质量问题等因素所影响，因此定期检查管道完整性和稳定性显得十分必要。

此外，如果液压测试能够充分进行，还可以为未来运行管道提供安全保障。

3. GY-08管道液压试验通用施工工艺GY-08管道液压试验通用施工工艺是一套经过大量实践检验和总结的验收流程，旨在为管道工程验收时提供一套解决方案。

这个方案涵盖了液压试验期间的操作步骤、注意事项和处理方法等内容，本文将为大家做详细介绍。

3.1 设备和工具准备在进行液压试验之前，必须准备好一些特定的设备和工具。

这些设备和工具包括：•压力表和调压器•关键管道的夹具和止回阀•水泵或水箱•整流器和管道力学测试仪器•当地的安全规章制度遵守要求3.2 施工前准备在进行液压试验之前，需要进行施工前准备。

包括：•确定管道的长度和直径•确认管道使用材料及规格•确定压力测试值和测试时间•确定压力放松的方法•准确记录压力变化和测试结果3.3 操作步骤液压试验的操作步骤如下：•步骤1：设置测试压力和测试时间。

2018一级建造师《机电实务》知识点(非常重要)(大全)D4.电缆敷设前的检查：2）电缆型号、规格、电压应符合设计要求。

3）电缆外观无损伤，绝缘良好。

8）电缆封端应严密，并根据要求做绝缘试验。

6kV以上的电缆，应做交流耐压试验和直流泄漏试验；1kV及以下的电缆用兆欧表测试绝缘电阻，并做好记录。

5.电力电缆接头的布置：1）并列敷设电缆，其接头的位置宜相互错开。

2）电缆明敷时的接头，应用托板托置固定。

3）直埋电缆接线盒外面应有防止机械损伤的保护盒。

6.电缆标志牌1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上装设标志牌。

2）标志牌上应注明线路编号，当无编号时，应写明电缆型号、规格及起讫地点。

并联使用的电缆应有顺序号。

三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。

7.绝缘电阻的测量：1）1KV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。

2）电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。

当接地线路较长或绝缘性能良好时，放电时间不得少于1min。

3）测量完毕或需要再测量时，应将电缆再次接地放电。

4）每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量结果的因素。

8.耐压试验：1）耐压试验用直流电压进行试验。

2）在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。

1H413025防雷与接地装置的安装要求9.输电线路的防雷措施：1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流。

对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

工业管道液压试验要求工业管道液压试验是保障管道系统安全可靠运行的重要环节。

在进行液压试验时，需要满足一些要求，以确保测试的准确性和有效性。

下面将从测试前的准备工作、试验过程、试验后的处理等方面进行阐述。

一、测试前的准备工作1.确定试验对象：根据工程需要确定需要进行液压试验的管道系统，包括管道材质、直径、长度等参数。

2.确定试验压力：根据设计要求和实际情况，确定液压试验所需的试验压力。

通常试验压力为设计压力的1.5倍，但具体要根据实际情况进行确定。

3.准备试验设备：确保试验设备完好，包括压力表、试验泵、管道连接件等。

对试验设备进行校验和检测，确保其精确可靠。

4.准备试验介质：选择合适的试验介质，可以使用水、空气或其他液体介质，但必须保证试验介质对管道系统没有腐蚀性和损害性。

二、试验过程1.排除气体：在进行液压试验前，必须将管道中的气体排除干净，以防止试验时出现气体膨胀和爆破的危险。

可以通过逐段加水或者采用逆流法排气。

2.进行试验压力：根据确定的试验压力，逐步加压至试验压力。

加压过程中要确保加压均匀，避免压力冲击，可以适当加入缓冲介质来缓解压力冲击。

3.保持试验压力：一旦达到试验压力后，要稳定保持一段时间，通常要求保持时间在30分钟以上。

期间需要检查压力表和管道连接处是否有漏水现象。

4.观察管道状况：在试验过程中，需要观察管道是否有异常现象，如渗漏、变形等情况。

如有异常情况，需要及时停止试验进行处理。

5.释放压力：试验结束后，需要逐步释放压力，可以采用缓慢降压或逆向排水的方式。

三、试验后的处理1.处理试验介质：试验结束后，需要将试验介质排除干净，防止对环境造成污染和危害，同时也可以避免管道内的试验介质长时间滞留导致腐蚀。

2.检查管道状况：试验后需要仔细检查管道系统的各个部位，如焊口、连接处等，确保没有漏水、渗漏和变形等现象。

如有异常情况需要及时处理。

3.记录试验数据：试验结束后，需要对试验过程中的压力变化、观察记录等数据进行整理和归档，以备后续参考和分析。

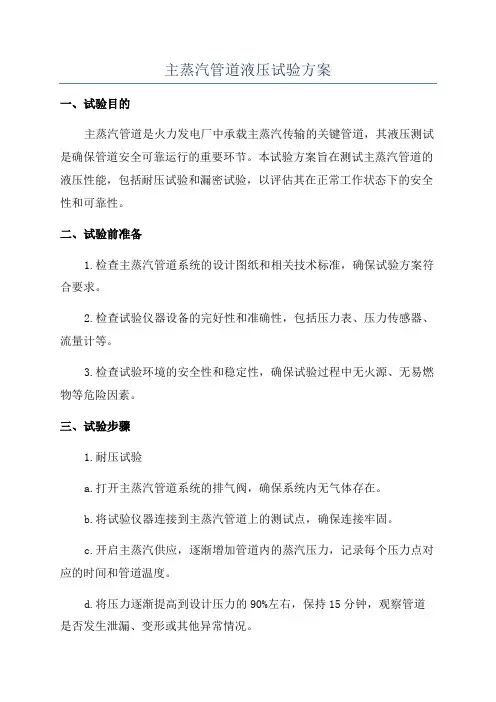

主蒸汽管道液压试验方案一、试验目的主蒸汽管道是火力发电厂中承载主蒸汽传输的关键管道，其液压测试是确保管道安全可靠运行的重要环节。

本试验方案旨在测试主蒸汽管道的液压性能，包括耐压试验和漏密试验，以评估其在正常工作状态下的安全性和可靠性。

二、试验前准备1.检查主蒸汽管道系统的设计图纸和相关技术标准，确保试验方案符合要求。

2.检查试验仪器设备的完好性和准确性，包括压力表、压力传感器、流量计等。

3.检查试验环境的安全性和稳定性，确保试验过程中无火源、无易燃物等危险因素。

三、试验步骤1.耐压试验a.打开主蒸汽管道系统的排气阀，确保系统内无气体存在。

b.将试验仪器连接到主蒸汽管道上的测试点，确保连接牢固。

c.开启主蒸汽供应，逐渐增加管道内的蒸汽压力，记录每个压力点对应的时间和管道温度。

d.将压力逐渐提高到设计压力的90%左右，保持15分钟，观察管道是否发生泄漏、变形或其他异常情况。

e.将压力逐渐提高到设计压力，保持2小时以上，记录每小时的压力变化情况。

2.漏密试验a.将试验仪器连接到主蒸汽管道上的测试点，确保连接牢固。

b.开启主蒸汽供应，将管道内的蒸汽压力提高到设计压力的80%。

c.用肥皂水或其他合适的检漏工具对主蒸汽管道的接口、焊缝等进行检漏。

d.观察是否有气泡产生，标记出漏点位置，并进行及时修复。

四、试验结束1.对试验过程中记录的压力、时间、温度等数据进行分析，评估管道系统的液压性能。

2.提出改进意见，如发现管道存在安全隐患或漏点，及时修复。

3.编写试验报告，包括试验结果、问题及改进建议等内容。

五、安全注意事项1.试验过程中严禁将工具或身体部位靠近高压管道，以免发生意外事故。

2.在压力释放、排气时，应保持操作人员远离管道辐射区，并戴上合适的防护设备。

3.试验完成后，应关闭主蒸汽供应，排空管道内的蒸汽，确保系统处于安全状态。

4.如需进行高压试验，必须配备合适的安全阀等安全设备，以防止管道压力超过设计极限。

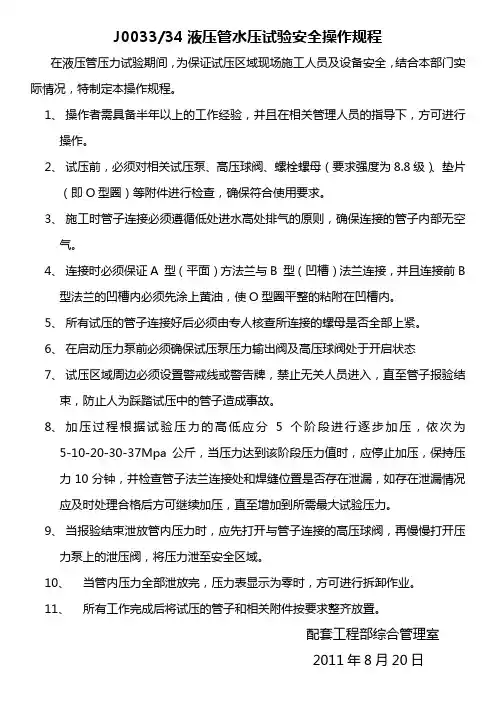

J0033/34液压管水压试验安全操作规程在液压管压力试验期间，为保证试压区域现场施工人员及设备安全，结合本部门实际情况，特制定本操作规程。

1、操作者需具备半年以上的工作经验，并且在相关管理人员的指导下，方可进行
操作。

2、试压前，必须对相关试压泵、高压球阀、螺栓螺母（要求强度为8.8级）、垫片
（即O型圈）等附件进行检查，确保符合使用要求。

3、施工时管子连接必须遵循低处进水高处排气的原则，确保连接的管子内部无空
气。

4、连接时必须保证A 型（平面）方法兰与B 型（凹槽）法兰连接，并且连接前B
型法兰的凹槽内必须先涂上黄油，使O型圈平整的粘附在凹槽内。

5、所有试压的管子连接好后必须由专人核查所连接的螺母是否全部上紧。

6、在启动压力泵前必须确保试压泵压力输出阀及高压球阀处于开启状态
7、试压区域周边必须设置警戒线或警告牌，禁止无关人员进入，直至管子报验结
束，防止人为踩踏试压中的管子造成事故。

8、加压过程根据试验压力的高低应分5个阶段进行逐步加压，依次为
5-10-20-30-37Mpa公斤，当压力达到该阶段压力值时，应停止加压，保持压力10分钟，并检查管子法兰连接处和焊缝位置是否存在泄漏，如存在泄漏情况应及时处理合格后方可继续加压，直至增加到所需最大试验压力。

9、当报验结束泄放管内压力时，应先打开与管子连接的高压球阀，再慢慢打开压
力泵上的泄压阀，将压力泄至安全区域。

10、当管内压力全部泄放完，压力表显示为零时，方可进行拆卸作业。

11、所有工作完成后将试压的管子和相关附件按要求整齐放置。

配套工程部综合管理室
2011年8月20日。

管道液压试验的实施要点1.设定试验压力：根据设计要求和相关标准，设定试验压力。

试验压力一般大于或等于管道的最高工作压力。

2.管道清洗：在试验之前，应对管道进行全面清洗，以确保管道内无杂质和污物。

可通过高压水冲洗或使用特定的溶液来清洗。

3.确定试验介质：试验介质应根据管道的设计材料和工作环境来选择。

常用的试验介质包括水、气体或特定溶液。

4.试验设备准备：包括试验压力表、试验泵、隔离阀等试验设备的准备和检查。

确保试验设备的准确度和可靠性。

5.设定试验时间：根据管道的设计要求和相关标准，设定试验时间。

试验时间一般为30分钟到2小时不等。

6.试验安全措施：在试验过程中，需制定并执行相关的安全措施，包括穿戴防护装备、设置警示标志、确保试验区域的通风等。

7.试验压力施加：在试验设备和管道连接好后，逐渐增加试验压力，不得一次性超过试验压力的80%。

每次增压后，需等待一段时间，以确保管道的变形和渗漏情况。

8.压力保持：达到试验压力后，需保持一段时间，以观察管道是否有渗漏现象。

试验期间需定期检查试验压力，确保压力稳定。

9.试验记录：对试验过程中的数据和观察结果进行记录，如试验压力、试验时间、渗漏情况等，以备后续分析和评估。

10.试验结束：试验结束后，需将试验压力逐渐释放，关闭试验泵和相应的阀门。

试验完成后，需对试验设备进行清理和检查，确保下次试验的可靠性。

11.试验报告：根据试验记录和观察结果，编制试验报告，包括试验过程、试验结果和存在的问题等，以便后续分析和改进。

12.试验评估：根据试验结果和相关标准，评估管道的密封性和可靠性，进行必要的改进和修复。

总之，管道液压试验的实施要点包括设定试验压力、管道清洗、试验介质选择、试验设备准备、试验时间设定、试验安全措施、试验压力施加、压力保持、试验记录、试验结束、试验报告和试验评估等方面。

这些要点保证了试验的有效性、可靠性和安全性，帮助确保管道的质量和可靠性。

主蒸汽管道液压试验方案1.实验目的2.实验装置与材料2.1实验装置：-主蒸汽管道系统-压力控制装置-压力传感器-测试水泵-实验控制系统2.2实验材料：-实验用水-密封垫片-密封胶3.实验步骤3.1准备工作3.1.1检查主蒸汽管道系统的安装是否符合设计要求，包括管道的连接、支承等。

3.1.2检查所有阀门的状态，确保关闭状态，防止试验过程中压力泄漏。

3.1.3在主蒸汽管道系统各个接口处安装密封垫片，并涂抹密封胶，确保密封性能。

3.1.4连接压力控制装置和压力传感器，确保正常工作。

3.2实验操作3.2.1启动测试水泵，将实验用水泵入主蒸汽管道系统，直至管道内充满水。

3.2.2关闭测试水泵，启动主蒸汽管道系统，升压至所需测试压力，此时压力控制装置自动工作，控制压力稳定在设定值。

3.2.3维持所需测试压力，持续一段时间，观察系统是否存在压力泄漏，检查管道系统的耐压性能。

3.2.4停止主蒸汽管道系统，放空管道内的水，清洗实验装置和材料。

4.实验数据记录与分析4.1在实验过程中，通过压力传感器实时监测管道系统的压力值，并记录下来。

4.2对实验过程中管道系统的压力泄漏情况进行记录和分析，以确定系统的耐压性能。

4.3对实验结果进行统计和分析，判断管道系统是否能满足设计要求，并做出相应的修正和改进。

5.安全措施5.1在实验过程中，应严格遵守实验室安全操作规程，确保人员安全。

5.2在启动主蒸汽管道系统和升压过程中，严禁人员在管道附近逗留，以防压力突然泄漏造成意外。

5.3实验操作中应注意观察管道系统是否存在异常情况，一旦发现异常应及时停止实验并进行检查。

6.实验结果与结论6.1根据实验数据的分析和对比，判断管道系统是否满足设计要求。

6.2根据实验结果，对管道系统进行修正和改进，确保系统的安全运行。

6.3撰写实验报告，详细记录实验过程，总结实验结果，并提出改进建议。

以上是主蒸汽管道液压试验方案，通过该方案进行实验可以检测管道系统的耐压性能，确保系统的安全运行。

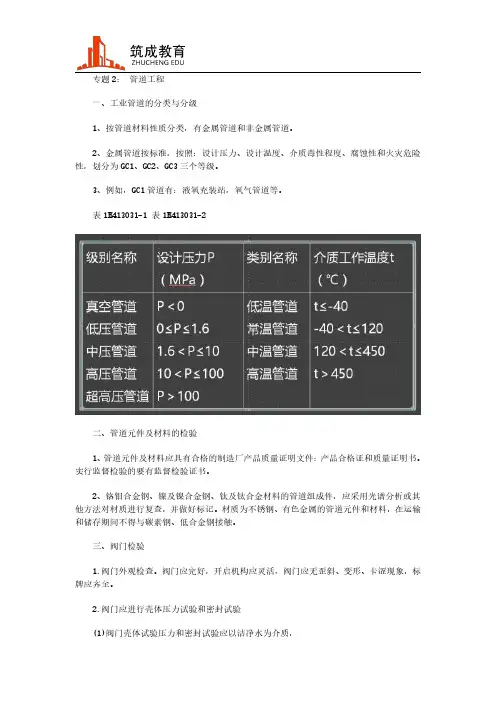

专题2：管道工程一、工业管道的分类与分级1、按管道材料性质分类，有金属管道和非金属管道。

2、金属管道按标准，按照：设计压力、设计温度、介质毒性程度、腐蚀性和火灾危险性，划分为GC1、GC2、GC3三个等级。

3、例如，GC1管道有：液氧充装站，氧气管道等。

表1H413031-1表1H413031-2二、管道元件及材料的检验1、管道元件及材料应具有合格的制造厂产品质量证明文件：产品合格证和质量证明书。

实行监督检验的要有监督检验证书。

2、铬钼合金钢、镍及镍合金钢、钛及钛合金材料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并做好标记。

材质为不锈钢、有色金属的管道元件和材料，在运输和储存期间不得与碳素钢、低合金钢接触。

三、阀门检验1.阀门外观检查。

阀门应完好，开启机构应灵活，阀门应无歪斜、变形、卡涩现象，标牌应齐全。

2.阀门应进行壳体压力试验和密封试验(1)阀门壳体试验压力和密封试验应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量不得超过25ppm。

(2)阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.5倍;密封试验为阀门在20℃时最大允许工作压力的1.1倍，试验持续时间不得少于5min;无特殊规定时，试验温度为5～40℃，低于5℃时，应采取升温措施。

(3)安全阀的校验应按照国家现行标准《安全阀安全技术监察规程》和设计文件规定进行整定压力调整和密封试验，委托有资质的检验机构完成，安全阀校验应做好记录、铅封，并出具校验报告。

四、工业管道安装的施工程序五、管道安装技术要点1.管道与大型设备或动设备连接(比如空压机、制氧机、汽轮机等)，应在设备安装定位并紧固地脚螺栓后进行。

无论是焊接还是法兰连接，连接时都不应使动设备承受附加外力。

例如，管道与机械设备连接前，应在自由状态下检验法兰的平行度和同轴度;管道与机械设备最终连接时，应在联轴节上架设百分表监视机器位移;管道经试压、吹扫合格后，应对该管道与机器的接口进行复位检验;管道安装合格后，不得承受设计以外的附加载荷。
