STM32固件库使用手册随着嵌入式系统在各个领域的越来越广泛的应用，各种芯片和处理器的类型也逐渐增多。
在这些芯片中，ST公司的STM32系列尤其受到了大量开发者们的追捧，其功能强大、性能优越、可编程性高等优点使得其成为了嵌入式系统设计的首选。
在STM32系列芯片中，固件库是其重要的组成部分，提供了独立的硬件抽象层和应用程序接口。
这些功能丰富的API库可用于快速搭建程序架构，以及简便地实现一些常见的操作。
节省开发人员大量的开发时间。
对于初学者，欲了解STM32芯片开发的话，学习STM32固件库的使用是第一步，因此在这里我将分享一些该库的基础内容。
一、固件库的启用在使用STM32固件库之前，我们需要先了解如何启用它。
首先，在安装Keil或IAR等IDE环境后，我们需要将官方提供的固件库下载到本地，并将其解压。
解压后，将库文件夹中的 inc 和src 文件夹添加至Keil或IAR的相关项目目录中，从而ermöglichen 制定了。
接下来，在IDE环境中选择对应的芯片，我们需要设置相关的固件库路径。
具体来说，我们打开Keil或IAR的属性管理器，设置 C/C++ -> Directories 中的 Include Paths 为stm32f10x_stdPeriph_driver/inc，设置配置管理器中的包含路径为上述inc文件夹的全路径。
这样就可以启用了 STM32 固件库，开始进行我们的嵌入式系统开发。
二、基础应用程序在信息时代的今天，眼前各种各样的计算机系统和程序都涌现在眼前。
但是无论是最基础的窗口显示，还是复杂的人脸识别技术，都需要一些基本的芯片和系统支持，而 STM32 芯片就是这一系统之一。
其基础应用程序包括了：GPIO 端口配置：GPIO(PIN)模式配置、输出配置、输入配置。
其中GPIO(PIN)模式配置是对GPIO端口输出模式进行设置，包括推挽、开漏等多种模式，GPIO口的作用是用于输入/输出操作。
STM32UART详细使用说明整理1.引脚和时钟配置：首先，需要配置UART的引脚和时钟。
在STM32的引脚复用配置中选择UART功能，并配置GPIO的工作模式和引脚配置，使其与UART通信引脚相对应。
然后，配置UART的时钟源和时钟分频系数。
时钟源可以选择为系统时钟或外部时钟源。
2.初始化和配置：使用STM32提供的库函数，初始化UART控制寄存器。
配置波特率、数据位数、停止位数、奇偶校验位以及流控制等参数。
可以使用HAL库函数来完成配置，例如：```c/*初始化UART控制寄存器*/UART_HandleTypeDef huart;huart.Instance = USARTx;huart.Init.WordLength = UART_WORDLENGTH_8B;huart.Init.StopBits = UART_STOPBITS_1;huart.Init.Parity = UART_PARITY_NONE;huart.Init.Mode = UART_MODE_TX_RX;huart.Init.HwFlowCtl = UART_HWCONTROL_NONE;huart.Init.OverSampling = UART_OVERSAMPLING_16;HAL_UART_Init(&huart);```3.数据发送：使用HAL库函数发送数据。
可以选择使用轮询方式还是中断方式发送数据。
轮询方式：```cuint8_t data[] = "Hello, World!";HAL_UART_Transmit(&huart, data, sizeof(data), HAL_MAX_DELAY);```中断方式：```cuint8_t data[] = "Hello, World!";HAL_UART_Transmit_IT(&huart, data, sizeof(data));```需要在发送数据之前开启UART的发送中断，并处理发送完成中断回调函数。
STM32定时器的使用流程1. 简介STM32定时器是STM32系列微控制器中重要的外设之一。
定时器可以用于生成特定的定时器事件，实现计时、测量时间间隔、产生PWM信号等功能。
本文将介绍STM32定时器的使用流程。
2. STM32定时器的基本工作原理STM32定时器通常由一个或多个计数器和若干个通道组成。
计数器用于计算时间的流逝，而通道用于控制输出。
计数器的计数范围和分辨率可以根据需求进行配置。
通常情况下，定时器通过外部时钟源进行计数，也可以使用内部时钟源。
3. STM32定时器的使用流程使用STM32定时器通常需要以下步骤：3.1 初始化定时器在使用定时器之前，需要初始化定时器的相关参数，包括计数器的计数范围、分频系数等。
通常可以通过寄存器的设置来完成初始化工作。
使用HAL库的话，可以使用HAL_TIM_Base_Init()函数进行初始化。
3.2 配置定时器的工作模式定时器可以根据需求配置为不同的工作模式，常见的模式包括单脉冲模式、连续模式、PWM输出模式等。
可以使用TIM_CR1、TIM_CR2等寄存器进行配置。
使用HAL库的话，可以使用相应的函数进行配置。
3.3 配置定时器的中断和DMA定时器可以配置中断和DMA功能，在特定的条件下触发相应的中断或DMA请求。
可以使用TIM_DIER寄存器进行配置。
使用HAL库的话，可以使用相应的函数进行配置。
3.4 启动定时器在配置完成后，需要启动定时器开始计数。
可以使用TIM_CR1寄存器进行配置。
使用HAL库的话，可以使用相应的函数进行配置。
3.5 处理定时器中断如果配置了定时器中断，当定时器达到设定的计数值时，会触发中断。
在中断服务函数中可以根据需求进行相应的处理。
3.6 设置定时器输出如果配置了定时器的通道输出模式，可以在定时器计数到一定值时，通过通道输出相应的信号。
可以使用TIM_CCR1、TIM_CCR2等寄存器进行配置。
3.7 停止定时器如果需要停止定时器的计数，可以使用TIM_CR1寄存器进行配置。
简述STM32的使用流程1. STM32简介STM32是ST公司推出的一系列基于ARM Cortex-M内核的32位单片机。
它具有低功耗、高性能、丰富的外设资源等特点，广泛应用于物联网、工业自动化、消费电子等领域。
本文将简述STM32的使用流程，帮助初学者快速入门。
2. STM32使用流程2.1. 硬件准备在开始使用STM32之前，我们需要准备相应的开发板和配套硬件。
一般而言，我们可以选择ST公司提供的官方开发板，如STM32F4 Discovery，或者其他厂家提供的兼容开发板。
此外，还需要连接USB数据线、开发板调试接口等。
2.2. 安装开发环境在使用STM32进行开发之前，需要安装相应的开发环境。
ST公司提供了官方的开发工具集STM32CubeIDE，以及其他第三方的开发工具。
根据需求选择合适的工具进行安装。
2.3. 创建工程安装完开发环境后，我们可以开始创建工程。
在STM32CubeIDE中，可以通过以下步骤创建新的工程：1.打开STM32CubeIDE，点击菜单栏中的「File」，选择「New」，然后选择「STM32 Project」；2.在「Project」窗口中，选择合适的设备系列和型号，点击「Next」；3.配置工程的名称和路径，点击「Next」；4.在「Toolchain/IDE」窗口中，选择工具链和调试器，点击「Next」；5.在「Middleware」窗口中，选择需要使用的中间件（可选），点击「Finish」。
2.4. 配置工程创建完工程后，我们需要进行一些基本的配置，以确保工程的正常运行。
主要包括：1.配置时钟：根据需求配置系统时钟，以便外设正常工作；2.配置引脚：根据实际需求配置引脚的功能和模式，如GPIO、USART、SPI等；3.配置中断：根据需要配置中断服务程序，以实现特定功能的响应；4.配置外设：根据需求初始化和配置需要使用的外设，如定时器、ADC、DAC等。
2.5. 编写代码完成工程配置后，我们可以开始编写代码了。
stm32应用与全案例实践STM32是意法半导体推出的一款微控制器，具有强大的计算性能和实时性能，被广泛应用于物联网、智能家居、消费电子、汽车等领域。
在STM32的应用中，有一些经典的案例，下面我们来看看这些案例。
1.制作DIY游戏机DIY游戏机是一个有趣的项目，可以让孩子们学会编程和电子知识。
通过使用STM32，可以构建一个基于Raspberry Pi的游戏机，它具有128x64 OLED屏幕、A/B按钮、D-pad 和杆。
使用STM32还可以实现双人游戏，通过串口连接两台游戏机。
2.智能家居应用STM32可以用来控制智能家居设备，例如智能灯、智能窗帘、智能门锁等。
通过使用STM32的无线通信模块，可以实现智能家居设备的远程控制和监控。
此外，还可以使用STM32的语音识别功能和人机交互界面，为用户提供更方便的智能家居体验。
3.汽车电子应用STM32广泛应用于汽车电子中，例如车载导航、车载娱乐、车载传感器等。
STM32可以通过在汽车内部安装传感器，监测车辆的速度、转向、温度、湿度等数据，并且可以将这些数据传输到车载导航和娱乐系统中进行处理。
此外，STM32还可以用于汽车安全系统，例如自动紧急制动、自动驾驶等。
4.工业自动化应用STM32可以应用于工业自动化中，例如机器人控制、PLC控制、工业传感器等。
STM32可以通过与其他工业设备进行通信，实现自动化流程的控制和监测。
此外，STM32还可以与云平台和数据采集系统进行整合，为工业自动化系统提供更完善的数据处理和分析功能。
总之，STM32是一个功能强大的微控制器，可以应用于多个领域，提供丰富的功能和应用场景。
对于学习STM32的人来说，了解这些案例可以帮助他们更好地理解STM32的应用。

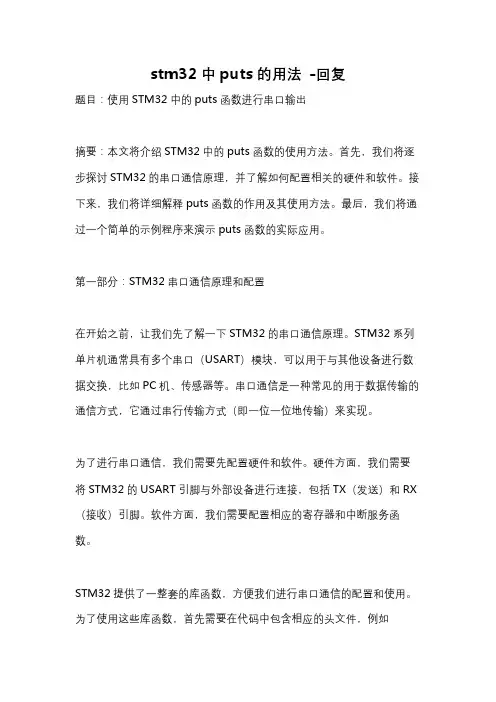

stm32中puts的用法-回复题目：使用STM32中的puts函数进行串口输出摘要：本文将介绍STM32中的puts函数的使用方法。
首先，我们将逐步探讨STM32的串口通信原理，并了解如何配置相关的硬件和软件。
接下来，我们将详细解释puts函数的作用及其使用方法。
最后，我们将通过一个简单的示例程序来演示puts函数的实际应用。
第一部分：STM32串口通信原理和配置在开始之前，让我们先了解一下STM32的串口通信原理。
STM32系列单片机通常具有多个串口（USART）模块，可以用于与其他设备进行数据交换，比如PC机、传感器等。
串口通信是一种常见的用于数据传输的通信方式，它通过串行传输方式（即一位一位地传输）来实现。
为了进行串口通信，我们需要先配置硬件和软件。
硬件方面，我们需要将STM32的USART引脚与外部设备进行连接，包括TX（发送）和RX （接收）引脚。
软件方面，我们需要配置相应的寄存器和中断服务函数。
STM32提供了一整套的库函数，方便我们进行串口通信的配置和使用。
为了使用这些库函数，首先需要在代码中包含相应的头文件，例如"stm32f4xx.h"。
然后，我们可以使用库函数提供的接口来进行硬件和软件的配置。
第二部分：puts函数的作用和使用方法puts函数是C语言标准库中用于将字符串输出到流设备（例如串口）的函数。
它的原型定义如下：cint puts(const char *str)puts函数的参数为要输出的字符串指针，它会从该指针位置开始输出字符串，并在最后自动添加一个换行符。
puts函数的使用非常简单，只需要将要输出的字符串作为参数传递给puts函数即可。
例如，如果我们要输出字符串"Hello, World!"，只需编写如下代码：cputs("Hello, World!");第三部分：puts函数的实际应用示例为了更好地理解puts函数的实际应用，我们将通过一个简单的示例程序来演示。

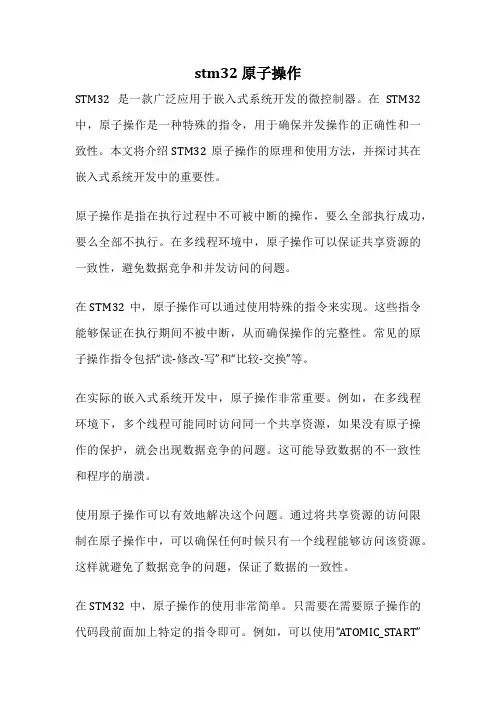

stm32 原子操作STM32是一款广泛应用于嵌入式系统开发的微控制器。
在STM32中，原子操作是一种特殊的指令，用于确保并发操作的正确性和一致性。
本文将介绍STM32原子操作的原理和使用方法，并探讨其在嵌入式系统开发中的重要性。
原子操作是指在执行过程中不可被中断的操作，要么全部执行成功，要么全部不执行。
在多线程环境中，原子操作可以保证共享资源的一致性，避免数据竞争和并发访问的问题。
在STM32中，原子操作可以通过使用特殊的指令来实现。
这些指令能够保证在执行期间不被中断，从而确保操作的完整性。
常见的原子操作指令包括“读-修改-写”和“比较-交换”等。
在实际的嵌入式系统开发中，原子操作非常重要。
例如，在多线程环境下，多个线程可能同时访问同一个共享资源，如果没有原子操作的保护，就会出现数据竞争的问题。
这可能导致数据的不一致性和程序的崩溃。
使用原子操作可以有效地解决这个问题。
通过将共享资源的访问限制在原子操作中，可以确保任何时候只有一个线程能够访问该资源。
这样就避免了数据竞争的问题，保证了数据的一致性。
在STM32中，原子操作的使用非常简单。
只需要在需要原子操作的代码段前面加上特定的指令即可。
例如，可以使用“ATOMIC_START”和“ATOMIC_END”宏来定义一个原子操作的代码块。
下面是一个使用原子操作的示例代码：```cATOMIC_START;shared_variable = shared_variable + 1;ATOMIC_END;```在上面的代码中，将shared_variable加1的操作被包含在原子操作中。
这样可以确保在执行期间不会被中断，从而避免了数据竞争的问题。
除了保护共享资源的一致性外，原子操作还可以用于实现一些特殊的操作，例如信号量和互斥锁等。
这些机制可以用于线程间的同步和通信，确保程序的正确执行。
总结来说，STM32原子操作是一种用于保证并发操作正确性和一致性的特殊指令。

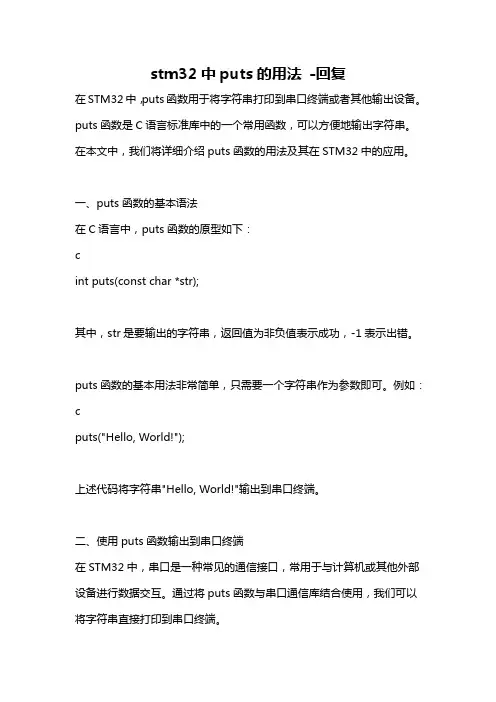

stm32中puts的用法-回复在STM32中，puts函数用于将字符串打印到串口终端或者其他输出设备。
puts函数是C语言标准库中的一个常用函数，可以方便地输出字符串。
在本文中，我们将详细介绍puts函数的用法及其在STM32中的应用。
一、puts函数的基本语法在C语言中，puts函数的原型如下：cint puts(const char *str);其中，str是要输出的字符串，返回值为非负值表示成功，-1表示出错。
puts函数的基本用法非常简单，只需要一个字符串作为参数即可。
例如：cputs("Hello, World!");上述代码将字符串"Hello, World!"输出到串口终端。
二、使用puts函数输出到串口终端在STM32中，串口是一种常见的通信接口，常用于与计算机或其他外部设备进行数据交互。
通过将puts函数与串口通信库结合使用，我们可以将字符串直接打印到串口终端。
在使用puts函数输出到串口终端之前，我们需要先进行串口初始化。
以STM32CubeIDE为例，首先需要在"main.c"文件中引入相关头文件：c#include "usart.h"#include "stdio.h"然后，在main函数中进行串口初始化：cMX_USART1_UART_Init();接下来，我们可以使用puts函数将字符串输出到串口终端。
以输出"Hello, World!"为例：cputs("Hello, World!\r\n");需要注意的是，在输出字符串时，我们可以在字符串末尾添加"\r\n"，表示换行，使输出结果更加清晰。
最后，记得编译和下载代码到STM32单片机中，然后打开串口调试助手，设置相应的串口参数（波特率、数据位、停止位等），就可以看到串口终端上显示出我们输出的字符串了。

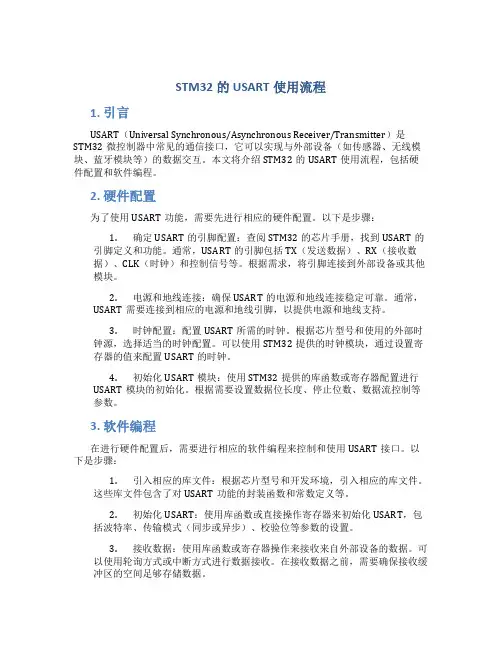

STM32的USART使用流程1. 引言USART（Universal Synchronous/Asynchronous Receiver/Transmitter）是STM32微控制器中常见的通信接口，它可以实现与外部设备（如传感器、无线模块、蓝牙模块等）的数据交互。
本文将介绍STM32的USART使用流程，包括硬件配置和软件编程。
2. 硬件配置为了使用USART功能，需要先进行相应的硬件配置。
以下是步骤：1.确定USART的引脚配置：查阅STM32的芯片手册，找到USART的引脚定义和功能。
通常，USART的引脚包括TX（发送数据）、RX（接收数据）、CLK（时钟）和控制信号等。
根据需求，将引脚连接到外部设备或其他模块。
2.电源和地线连接：确保USART的电源和地线连接稳定可靠。
通常，USART需要连接到相应的电源和地线引脚，以提供电源和地线支持。
3.时钟配置：配置USART所需的时钟。
根据芯片型号和使用的外部时钟源，选择适当的时钟配置。
可以使用STM32提供的时钟模块，通过设置寄存器的值来配置USART的时钟。
4.初始化USART模块：使用STM32提供的库函数或寄存器配置进行USART模块的初始化。
根据需要设置数据位长度、停止位数、数据流控制等参数。
3. 软件编程在进行硬件配置后，需要进行相应的软件编程来控制和使用USART接口。
以下是步骤：1.引入相应的库文件：根据芯片型号和开发环境，引入相应的库文件。
这些库文件包含了对USART功能的封装函数和常数定义等。
2.初始化USART：使用库函数或直接操作寄存器来初始化USART，包括波特率、传输模式（同步或异步）、校验位等参数的设置。
3.接收数据：使用库函数或寄存器操作来接收来自外部设备的数据。
可以使用轮询方式或中断方式进行数据接收。
在接收数据之前，需要确保接收缓冲区的空间足够存储数据。
4.发送数据：使用库函数或寄存器操作来发送数据给外部设备。
stm32 cube programmer 使用说明STM32 Cube Programmer 是一款用于编程和调试ST微电子公司的STM32微控制器的软件工具。
本文将为您提供使用STM32 Cube Programmer的详细说明，以帮助您快速上手。
1. 软件安装：您需要从ST微电子公司的官方网站上下载并安装STM32 Cube Programmer软件。
安装完成后，您可以在开始菜单中找到并启动该软件。
2. 连接硬件：在开始使用STM32 Cube Programmer之前，您需要确保您的STM32微控制器板卡已经正确连接到计算机。
请使用USB线缆将STM32板卡连接到计算机的USB端口。
3. 打开工程：在STM32 Cube Programmer的主界面上，点击“File”并选择“Open Project”选项，然后导航到您的工程文件所在的位置。
选择并打开您要进行编程的工程文件。
4. 配置目标设置：在左侧"Target"选项卡中，选择与您所使用的STM32微控制器主板对应的型号。
您还可以选择烧录器件的存储器类型和起始地址。
5. 配置编程操作：在"Read & Write"选项卡中，您可以选择读取或编写操作。
选择“Read”以读取目标设备的存储器数据，或选择“Write”以将编程文件烧录到目标设备。
6. 选择编程文件：在"File"选项卡中，点击“Browse”按钮以导航到您的编程文件所在的位置。
选择正确的文件并点击“打开”将其载入STM32 Cube Programmer。
7. 开始编程：确保您已经正确连接了目标设备并选择了正确的编程文件后，点击"Run"选项卡中的“Start”按钮以开始编程操作。
软件将自动执行编程过程并显示进度和结果。
8. 调试功能：STM32 Cube Programmer还提供了调试功能，您可以使用该工具进行调试操作以检查程序的运行状态。
STM32串口通信中使用PRINTF发送数据配置方法在 STM32 系列微控制器中，使用 Printf 函数进行串口通信是一种常见的开发调试方式。
以下是配置方法的详细步骤：1.配置USART或UART硬件：-启用相应的串口接口，例如USART1或USART2-选择串口引脚并配置为复用功能模式，以便将串口引脚与微控制器的外部引脚相连。
-配置串口的波特率、数据位、停止位、校验位等参数。
2. 配置 Printf 环境：- 在使用 Printf 函数之前，需要在代码中引入相关的库文件，例如stdio.h 和 stdarg.h。
```c#include <stdio.h>#include <stdarg.h>```- 在代码中定义一个 `int fputc(int ch, FILE *f)` 函数，该函数用于重定向 `printf` 输出到串口。
```cint fputc(int ch, FILE *f)/*将待发送的字符写入串口数据寄存器*/USART_SendData(USART1, (uint8_t) ch);/*等待串口发送完毕*/while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);return ch;}```- 在代码中定义一个 `int fgetc(FILE *f)` 函数，该函数用于重定向 `scanf` 输入到串口。
```cint fgetc(FILE *f)/*等待串口接收到数据*/while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);/*读取并返回串口接收到的数据*/return (int)USART_ReceiveData(USART1);}```- 在代码中使用 `setvbuf` 函数将缓冲区大小设置为 0，以便立即输出数据（可选）。
stm32 code用法STM32是STMicroelectronics公司推出的一系列32位ARM Cortex-M微控制器产品系列，它们广泛应用于嵌入式系统开发中。
在使用STM32进行编程时，通常会使用C/C++语言和相应的集成开发环境（IDE）进行开发。
以下是一些关于STM32代码用法的常见方面：1. IDE选择，常用的IDE包括Keil MDK-ARM、IAR Embedded Workbench、Eclipse等。
你可以根据个人偏好和项目需求选择合适的IDE。
2. 编程语言，通常使用C/C++语言进行STM32的编程。
你可以编写代码来配置寄存器、处理中断、驱动外设等。
3. 寄存器操作，在STM32编程中，通常需要直接操作芯片的寄存器来配置各种功能，比如GPIO配置、定时器设置等。
这需要对寄存器的位操作有一定的了解。
4. 外设驱动，STM32芯片内置了丰富的外设，比如UART、SPI、I2C、定时器、ADC等。
在编程时，需要编写相应的驱动程序来初始化和操作这些外设。
5. 中断处理，STM32支持多种中断，包括外部中断、定时器中断、串口中断等。
在编程时，需要编写中断服务程序（ISR）来处理相应的中断事件。
6. 调试与测试，在开发过程中，需要使用调试器（如ST-Link）进行程序下载和调试，同时需要进行单元测试和集成测试来验证代码的正确性和稳定性。
总的来说，STM32的代码用法涉及到对芯片的底层操作、外设驱动、中断处理等多个方面。
需要深入理解芯片的技术手册和相关外设的数据手册，结合具体的项目需求进行开发。
希望以上信息能够帮助你更好地理解STM32的代码用法。
STM32的寄存器操作在STM32微控制器中，寄存器操作是一种直接访问硬件寄存器的方法，用于配置和控制微控制器的各个功能和模块。
首先，STM32微控制器的寄存器是内存中特定地址的单元。
每个寄存器都有特定的功能，如配置引脚、设置时钟、控制中断等。
寄存器通常是32位宽，但有些特殊功能的寄存器可能具有不同的宽度。
为了进行寄存器操作，首先需要包含相应的头文件，该头文件包含了寄存器的定义。
在STM32中，使用CMSIS（Cortex Microcontroller Software Interface Standard）作为中间件库，该库为开发人员提供了一组用于编程STM32的接口。
以下是使用寄存器操作的一些典型步骤：1. 引入头文件：根据所需的功能，引入相应的头文件。
例如，要访问GPIO（通用输入输出）模块的寄存器，需要包含"stm32f4xx_gpio.h"头文件。
3. 访问寄存器：使用指针访问寄存器。
通过将寄存器的基地址类型转换为指针类型，可以通过指针来访问寄存器的值。
例如，使用"(GPIO_TypeDef*)"类型转换将GPIOA_BASE转换为指向GPIO寄存器的指针。
4.配置寄存器：通过逐位或设置寄存器的相应位来配置寄存器。
寄存器的每个位都对应着不同的功能或配置选项。
可以使用逻辑或运算符（，）设置寄存器的位。
例如，要将GPIOA的第5位设置为输出模式，可以使用"(1<<5)"设置相应的位。
5.读取寄存器：通过读取寄存器的值来获取相应的状态或数据。
使用指针解引用寄存器指针来获取寄存器的当前值。
例如，可以使用"(GPIOA->IDR&(1<<5))"读取GPIOA的第5位。
6.写入寄存器：通过将要写入的值赋给寄存器来更改寄存器的状态或数据。
使用指针解引用寄存器指针并将新值赋给寄存器来写入新值。
stm32 标准库使用说明STM32是一款由意法半导体(STMicroelectronics)推出的32位ARM Cortex-M系列微控制器。
在STM32微控制器的开发过程中，开发人员可以选择使用标准库进行开发，以便更加高效地编写和调试代码。
本文将为您提供有关STM32标准库的使用说明。
1. 引入标准库在使用STM32标准库进行开发之前，您需要将标准库文件包含到您的项目中。
通过在代码中包含"stm32fxxx.h"头文件，您可以访问STM32微控制器中的寄存器和功能。
2. 初始化时钟系统在使用STM32标准库之前，您需要初始化微控制器的时钟系统。
您可以使用"RCC_DeInit()"函数将时钟系统恢复到默认状态，然后使用"RCC_HCLKConfig()"、"RCC_PCLK1Config()"和"RCC_PCLK2Config()"函数来配置总线和外设的时钟频率。
3. 配置GPIO使用STM32标准库进行GPIO配置非常简单。
您可以使用"GPIO_Init()"函数初始化GPIO引脚，设置其输入/输出模式、速度和上下拉电阻等属性。
4. 配置外设STM32标准库还提供了许多函数来配置和控制各种外设，如定时器、串口通信、ADC等。
您可以使用这些函数来初始化外设，并设置其相关参数和工作模式。
5. 使用中断STM32标准库还支持中断处理。
您可以使用"NVIC_Init()"函数初始化中断控制器，并使用"NVIC_EnableIRQ()"函数启用特定的中断，并编写相应的中断服务程序(ISR)来处理中断事件。
6. 调试和错误处理在开发过程中，您可能会遇到调试和错误处理的情况。
STM32标准库提供了一些功能来帮助您进行调试和错误处理，如在代码中使用断言(assert)来验证参数和条件，使用"printf()"函数进行调试输出等。
stm32嵌入式开发中队列的使用方法在STM32嵌入式开发中，队列是一种非常常用的数据结构，用于实现任务之间的异步通信。
它是一种先进先出（FIFO）的数据结构，在任务之间传递数据和消息时非常有效。
下面是队列的使用方法。
首先，要使用队列，我们需要包含相应的头文件。
在STM32开发中，一般会使用FreeRTOS操作系统，因此我们需要包含FreeRTOS提供的队列头文件："queue.h"。
接下来，我们需要创建一个队列。
可以使用xQueueCreate函数创建队列，需要指定队列的长度和每个元素的大小。
例如，如果要创建一个能够存储5个32位整数的队列，可以使用以下代码：```cQueueHandle_t queue = xQueueCreate(5, sizeof(uint32_t));```在创建队列之后，我们可以使用xQueueSend函数向队列发送数据。
该函数接受一个队列句柄、要发送的数据和等待时间作为参数。
如果队列已满，发送数据的任务将会等待，直到队列有足够的空间。
例如，以下代码将会把一个值为10的整数发送到队列中：```cuint32_t data = 10;if (xQueueSend(queue, &data, portMAX_DELAY) != pdPASS) {// 队列发送失败的处理}```接收队列中的数据可以使用xQueueReceive函数。
该函数接受一个队列句柄、一个接收数据的指针和等待时间作为参数。
如果队列为空，接收数据的任务将会等待，直到队列中有数据可用。
例如，以下代码将会从队列中接收一个数据并存储在变量result中：```cuint32_t result;if (xQueueReceive(queue, &result, portMAX_DELAY) != pdPASS) {// 队列接收失败的处理}```最后，当不再需要使用队列时，我们需要删除它以释放内存。
#pragma pack(4) //按4字节对齐，但实际上由于结构体中单个成员的最大占用字节数为2字节，因此实际还是按2字节对齐typedef struct{char buf[3];//buf[1]按1字节对齐，buf[2]按1字节对齐，由于buf[3]的下一成员word a是按两字节对齐，因此buf[3]按1字节对齐后，后面只需补一空字节word a; //#pragma pack(4)，取小值为2，按2字节对齐。
}kk;#pragma pack() //取消自定义字节对齐方式对齐的原则是min(sizeof(word ),4)=2,因此是2字节对齐，而不是我们认为的4字节对齐。
这里有三点很重要:1.每个成员分别按自己的方式对齐,并能最小化长度2.复杂类型(如结构)的默认对齐方式是它最长的成员的对齐方式,这样在成员是复杂类型时,可以最小化长度3.对齐后的结构体整体长度必须是成员中最大的对齐参数的整数倍,这样在处理数组时可以保证每一项都边界对齐补充一下,对于数组,比如:char a[3];这种,它的对齐方式和分别写3个char是一样的.也就是说它还是按1个字节对齐.如果写: typedef char Array3[3];Array3这种类型的对齐方式还是按1个字节对齐,而不是按它的长度.不论类型是什么,对齐的边界一定是1,2,4,8,16,32,64....中的一个.声明：整理自网络达人们的帖子，部分参照MSDN。
作用：指定结构体、联合以及类成员的packing alignment;语法：#pragma pack( [show] | [push | pop] [, identifier], n )说明：1，pack提供数据声明级别的控制，对定义不起作用；2，调用pack时不指定参数，n将被设成默认值；3，一旦改变数据类型的alignment，直接效果就是占用memory的减少，但是performance会下降；语法具体分析：1，show：可选参数；显示当前packing aligment的字节数，以warning message的形式被显示；2，push：可选参数；将当前指定的packing alignment数值进行压栈操作，这里的栈是the internal compiler stack，同时设置当前的packing alignment为n；如果n没有指定，则将当前的packing alignment数值压栈；3，pop：可选参数；从internal compiler stack中删除最顶端的record；如果没有指定n，则当前栈顶record即为新的packing alignment 数值；如果指定了n，则n将成为新的packing aligment数值；如果指定了identifier，则internal compiler stack中的record都将被pop 直到identifier被找到，然后pop出identitier，同时设置packing alignment数值为当前栈顶的record；如果指定的identifier并不存在于internal compiler stack，则pop操作被忽略；4，identifier：可选参数；当同push一起使用时，赋予当前被压入栈中的record一个名称；当同pop一起使用时，从internal compiler stack 中pop出所有的record直到identifier被pop出，如果identifier没有被找到，则忽略pop操作；5，n：可选参数；指定packing的数值，以字节为单位；缺省数值是8，合法的数值分别是1、2、4、8、16。
重要规则：1，复杂类型中各个成员按照它们被声明的顺序在内存中顺序存储，第一个成员的地址和整个类型的地址相同；2，每个成员分别对齐，即每个成员按自己的方式对齐，并最小化长度；规则就是每个成员按其类型的对齐参数（通常是这个类型的大小）和指定对齐参数中较小的一个对齐；3，结构体、联合体或者类的数据成员，第一个放在偏移为0的地方；以后每个数据成员的对齐，按照#pragma pack指定的数值和这个数据成员自身长度两个中比较小的那个进行；也就是说，当#pragma pack指定的值等于或者超过所有数据成员长度的时候，这个指定值的大小将不产生任何效果；4，复杂类型（如结构体）整体的对齐是按照结构体中长度最大的数据成员和#pragma pack指定值之间较小的那个值进行；这样当数据成员为复杂类型（如结构体）时，可以最小化长度；5，复杂类型（如结构体）整体长度的计算必须取所用过的所有对齐参数的整数倍，不够补空字节；也就是取所用过的所有对齐参数中最大的那个值的整数倍，因为对齐参数都是2的n次方；这样在处理数组时可以保证每一项都边界对齐；对齐的算法：由于各个平台和编译器的不同，现以本人使用的gcc version 3.2.2编译器（32位x86平台）为例子，来讨论编译器对struct 数据结构中的各成员如何进行对齐的。
在相同的对齐方式下，结构体内部数据定义的顺序不同，结构体整体占据内存空间也不同，如下：设结构体如下定义：struct A {int a; //a的自身对齐值为4，偏移地址为0x00~0x03，a的起始地址0x00满足0x00%4=0;char b; //b的自身对齐值为1，由于紧跟a之后的地址，即0x04满足0x04%1=0，所以b存放在0x04地址空间short c; //c的自身对齐值为2，由于紧跟b之后的地址0x05%2不是0，而0x06%2=0，因此c的存放起始地址为0x06，存放在0x06~0x07空间。
在b和c之间的0x05地址则补空字节。
};结构体A中包含了4字节长度的int一个，1字节长度的char一个和2字节长度的short型数据一个。
所以A用到的空间应该是7字节。
但是因为编译器要对数据成员在空间上进行对齐。
由于结构体自身对齐值取数据成员中自身对齐值的最大值，即4，并且0x00~0x07的8字节空间满足8%4=0，所以sizeof(strcut A)值为8。
现在把该结构体调整成员变量的顺序。
struct B {char b; //b的自身对齐值为1，其起始地址为0x00，由于满足0x00%1=0，所以b存放在0x00地址空间int a; //a的自身对齐值为4，由于紧跟b之后的地址0x01%4不是0，而0x04%4=0，因此c的存放起始地址为0x04，存放在0x04~0x07空间。
在b和a之间的0x01~0x03地址则补3个空字节。
short c; //c的自身对齐值为2，由于紧跟a之后的地址0x08%2=0，因此c的存放起始地址为0x08，存放在0x08~0x09空间。
};这时候同样是总共7个字节的变量，但是由于结构体自身对齐值取数据成员中自身对齐值的最大值，即4，并且0x00~0x09的10字节空间不满足10%4=0，而12%4=0，所以sizeof(struct B)的值却是12，即在紧跟c之后的0x0A~0x0B地址还需补两个空字节，使得整个结构体占用的字节空间为12个字节。
下面我们使用预编译指令#pragma pack (value)来告诉编译器，使用我们指定的对齐值来取代缺省的。
#pragma pack (2) /*指定按2字节对齐，等价于#pragma pack(push,2)*/struct C {char b;int a;short c;};#pragma pack () /*取消指定对齐，恢复缺省对齐,等价于#pragma pack(pop)*/sizeof(struct C)值是8。
修改对齐值为1：#pragma pack (1) /*指定按1字节对齐*/struct D {char b;int a;short c;};#pragma pack () /*取消指定对齐，恢复缺省对齐*/sizeof(struct D)值为7。
对于char型数据，其自身对齐值为1，对于short型为2，对于int,float,long类型，其自身对齐值为4，double,long long类型，其自身对齐值为8，单位字节。
这里面有四个概念值：1.数据类型自身的对齐值：就是上面交代的基本数据类型的自身对齐值。
2.指定对齐值：#pragma pack (value)时的指定对齐值value。
3.结构体或者类的自身对齐值：其数据成员中自身对齐值最大的那个值。
4.数据成员、结构体和类的有效对齐值：自身对齐值和指定对齐值中小的那个值。
有了这些值，我们就可以很方便的来讨论具体数据结构的成员和其自身的对齐方式。
有效对齐值N是最终用来决定数据存放地址方式的值，最重要。
有效对齐N，就是表示“对齐在N上”，也就是说该数据的"存放起始地址%N=0".而数据结构中的数据变量都是按定义的先后顺序来排放的。
第一个数据变量的起始地址就是数据结构的起始地址。
结构体的成员变量要对齐排放，结构体本身也要根据自身的有效对齐值圆整(就是结构体成员变量占用总长度需要是对结构体有效对齐值的整数倍，结合下面例子理解)。
这样就不难理解上面的几个例子的值了。
例子分析：分析例子B；struct B {char b;int a;short c;};假设B从地址空间0x0000开始排放。
该例子中没有定义指定对齐值，在笔者环境下，该值默认为4。
第一个成员变量b的自身对齐值是1，比指定或者默认指定对齐值4小，所以其有效对齐值为1，所以其存放地址0x0000符合0x0000%1=0. 第二个成员变量a，其自身对齐值为4，所以有效对齐值也为4，所以只能存放在起始地址为0x0004到0x0007这四个连续的字节空间中，符合0x0004%4=0, 且紧靠第一个变量。
第三个变量c,自身对齐值为2，所以有效对齐值也是2，可以存放在0x0008到0x0009这两个字节空间中，符合0x0008%2=0。
所以从0x0000到0x0009存放的都是B内容。
再看数据结构B的自身对齐值为其变量中最大对齐值(这里是a）和指定对齐值(这里是4)中较小的那个，所以就是4，所以结构体的有效对齐值也是4。
根据结构体圆整的要求，0x0009到0x0000=10字节，（10+2）%4=0。
所以0x0000A到0x000B也为结构体B所占用。
故B 从0x0000到0x000B共有12个字节,sizeof(struct B)=12;同理,分析上面例子C：#pragma pack (2)/*指定按2字节对齐*/struct C {char b;int a;short c;};#pragma pack () /*取消指定对齐，恢复缺省对齐*/第一个变量b的自身对齐值为1，指定对齐值为2，所以，其有效对齐值为1，假设C从0x0000开始，那么b存放在0x0000，符合0x0000%1=0;第二个变量，自身对齐值为4，指定对齐值为2，所以有效对齐值为2，所以顺序存放在0x0002、0x0003、0x0004、0x0005四个连续字节中，符合0x0002%2=0。
