动平衡与静平衡理论的方法及区别课件

动平衡和静平衡一. 静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量以保证转子在静态时是在许用不平衡量的规定范围内，称为静平衡又称单面平衡。

二. 动平衡在转子两个或者两个以上校正面上同时进行校正平衡，校正后的剩余不平衡量以保证转子在动态时是在许用不平衡量的规定范围内，称为动平衡又称双面或者多面平衡。

三、转子平衡的选择与确定如何选择转子的平衡方式只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。

原因很简单，静平衡要比动平衡容易做，省功、省力、省费用。

那么如何进行转子平衡型式的确定呢？需要从以下几个因素和依据来确定：1.转子的几何形状、结构尺寸，特别是转子的直径D与转子的两校正面间的距离尺寸b之比值，以及转子的支撑间距等。

2.转子的工作转速关转子平衡技术要求的技术标准，如GB3215、API610、GB9239和ISO1940等。

3.转子做静平衡的条件在GB9239平衡标准中，对刚性转子做静平衡的条件定义为：如果盘状转子的支撑间距足够大并且旋转时盘状部位的轴向跳动很小，从而可忽略偶不平衡（动平衡），这时可用一个校正面校正不平衡即单面（静）平衡，对具体转子必须验证这些条件是否满足。

在对大量的某种类型的转子在一个平面上平衡后，就可求得最大的剩余偶不平衡量，并除以支撑距离。

如果在最不利的情况下这个值不大于许用剩余不平衡量的一半，则采用单面（静）平衡就足够了。

从这个定义中不难看出转子只做单面（静）平衡的条件主要有三个方面：（1）一个是转子几何形状为盘状；（2）一个是转子在平衡机上做平衡时的支撑间距要大；（3）再一个是转子旋转时其校正面的端面跳动要很小。

对以上三个条件作如下说明：（1）何谓盘状转子主要用转子的直径D与转子的两校正面间的距离尺寸b之比值来确定。

在API610标准中规定D/b＜6时，转子只做单面平衡就可以了；D/b≥6时可以作为转子是否为盘状转子的条件规定，但不能绝对化，因为转子做何种平衡还要考虑转子的工作转速。

动平衡与静平衡————————————————————————————————作者: ————————————————————————————————日期:什么是动平衡？什么是静平衡?常用机械中包含着大量的作旋转运动的零部件,例如各种传动轴、主轴、电动机和汽轮机的转子等,统称为回转体。

在理想的情况下回转体旋转时与不旋转时，对轴承产生的压力是一样的,这样的回转体是平衡的回转体。

但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差,甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时,其上每个微小质点产生的离心惯性力不能相互抵消,离心惯性力通过轴承作用到机械及其基础上,引起振动,产生了噪音，加速轴承磨损,缩短了机械寿命,严重时能造成破坏性事故。

为此,必须对转子进行平衡,使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的范围内。

1、定义：转子动平衡和静平衡的区别1）静平衡在转子一个校正面上进行校正平衡,校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内,为静平衡又称单面平衡。

?２）动平衡(Ｄｙｎamic Ｂaｌａncing ）?在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内,为动平衡又称双面平衡。

２、转子平衡的选择与确定如何选择转子的平衡方式,是一个关键问题。

其选择有这样一个原则:只要满足于转子平衡后用途需要的前提下,能做静平衡的，则不要做动平衡,能做动平衡的，则不要做静动平衡。

原因很简单，静平衡要比动平衡容易做，省时、省力、省费用。

?现代,各类机器所使用的平衡方法较多,例如单面平衡(亦称静平衡［1])常使用平衡架,双面平衡(亦称动平衡）使用各类动平衡试验机。

静平衡精度太低,平衡效果差；动平衡试验机虽能较好地对转子本身进行平衡,但是对于转子尺寸相差较大时，往往需要不同规格尺寸的动平衡机，而且试验时仍需将转子从机器上拆下来,这样明显是既不经济，也十分费工(如大修后的汽轮机转子)。

动平衡静平衡动平衡与静平衡一. 静平衡静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。

二. 动平衡动平衡时，转子的两个或两个以上校正面同时平衡，校正后的剩余不平衡量在转子动态时允许不平衡量的规定范围内。

动平衡也叫双面或多面平衡。

三.转子平衡的选择与确定如何选择转子的平衡方式是一个关键问题。

它的选择有这样一个原则:只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。

原因很简单，静平衡要比动平衡容易做，省功、省力、省费用。

那么如何进行转子平衡型式的确定呢？需要从以下几个因素和依据来确定：1.转子的几何形状、结构尺寸，特别是转子的直径D与转子的两校正面间的距离尺寸b之比值，以及转子的支撑间距等。

2.转子的工作转速关转子平衡技术要求的技术标准，如GB3215、API610、GB9239和ISO1940等。

3.转子做静平衡的条件在GB9239平衡标准中，对刚性转子做静平衡的条件定义为：如果盘状转子的支撑间距足够大并且旋转时盘状部位的轴向跳动很小，从而可忽略偶不平衡（动平衡），这时可用一个校正面校正不平衡即单面（静）平衡，对具体转子必须验证这些条件是否满足。

在对大量的某种类型的转子在一个平面上平衡后，就可求得最大的剩余偶不平衡量，并除以支撑距离。

如果在最不利的情况下这个值不大于许用剩余不平衡量的一半，则采用单面（静）平衡就足够了。

从这个定义中不难看出转子只做单面（静）平衡的条件主要有三个方面：（1）一个是转子几何形状为盘状；（2）一个是转子在平衡机上做平衡时的支撑间距要大；（3）再一个是转子旋转时其校正面的端面跳动要很小。

对以上三个条件作如下说明：（1）何谓盘状转子主要用转子的直径D与转子的两校正面间的距离尺寸b之比值来确定。

在API610标准中规定D/b＜6时，转子只做单面平衡就可以了；D/b≥6时可以作为转子是否为盘状转子的条件规定，但不能绝对化，因为转子做何种平衡还要考虑转子的工作转速。

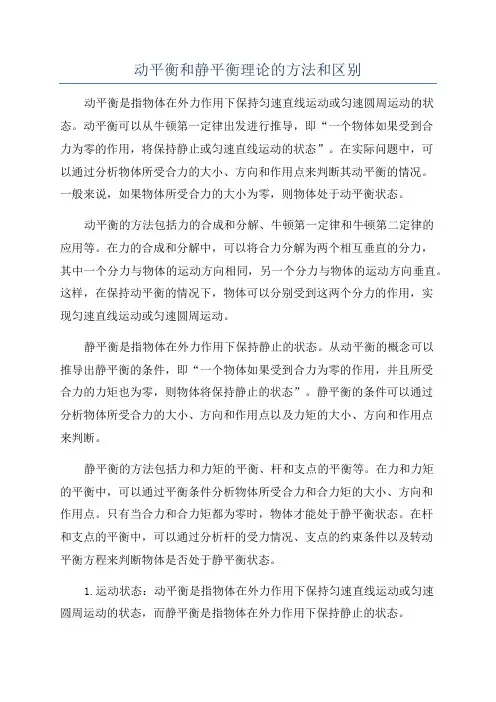

动平衡和静平衡理论的方法和区别动平衡是指物体在外力作用下保持匀速直线运动或匀速圆周运动的状态。

动平衡可以从牛顿第一定律出发进行推导，即“一个物体如果受到合力为零的作用，将保持静止或匀速直线运动的状态”。

在实际问题中，可以通过分析物体所受合力的大小、方向和作用点来判断其动平衡的情况。

一般来说，如果物体所受合力的大小为零，则物体处于动平衡状态。

动平衡的方法包括力的合成和分解、牛顿第一定律和牛顿第二定律的应用等。

在力的合成和分解中，可以将合力分解为两个相互垂直的分力，其中一个分力与物体的运动方向相同，另一个分力与物体的运动方向垂直。

这样，在保持动平衡的情况下，物体可以分别受到这两个分力的作用，实现匀速直线运动或匀速圆周运动。

静平衡是指物体在外力作用下保持静止的状态。

从动平衡的概念可以推导出静平衡的条件，即“一个物体如果受到合力为零的作用，并且所受合力的力矩也为零，则物体将保持静止的状态”。

静平衡的条件可以通过分析物体所受合力的大小、方向和作用点以及力矩的大小、方向和作用点来判断。

静平衡的方法包括力和力矩的平衡、杆和支点的平衡等。

在力和力矩的平衡中，可以通过平衡条件分析物体所受合力和合力矩的大小、方向和作用点。

只有当合力和合力矩都为零时，物体才能处于静平衡状态。

在杆和支点的平衡中，可以通过分析杆的受力情况、支点的约束条件以及转动平衡方程来判断物体是否处于静平衡状态。

1.运动状态：动平衡是指物体在外力作用下保持匀速直线运动或匀速圆周运动的状态，而静平衡是指物体在外力作用下保持静止的状态。

2.力的平衡条件：动平衡的力平衡条件是合力为零，即物体所受合力的大小为零；静平衡的力平衡条件是合力为零，即物体所受合力的大小为零，并且合力的力矩也为零。

3.运动轨迹：动平衡的运动轨迹可以是直线或圆周，具体取决于物体所受合力的方向；静平衡的运动轨迹为静止，即物体不发生位移。

4.分析方法：动平衡的分析方法主要涉及力的合成和分解、牛顿第一定律和牛顿第二定律的应用等；静平衡的分析方法主要涉及力和力矩的平衡、杆和支点的平衡等。

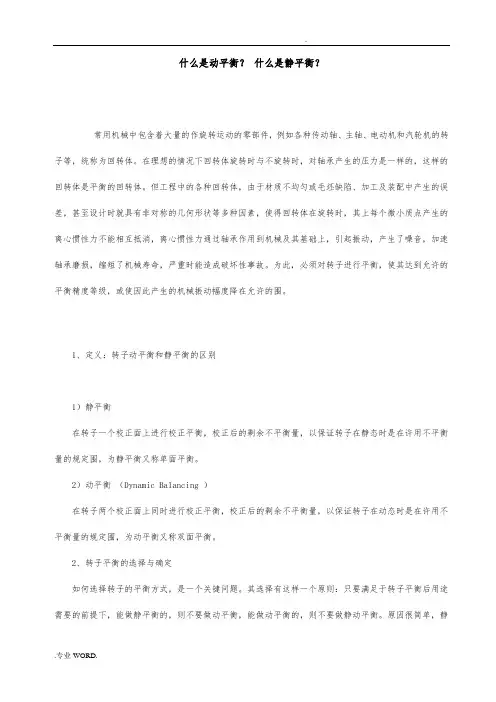

什么是动平衡？什么是静平衡？常用机械中包含着大量的作旋转运动的零部件，例如各种传动轴、主轴、电动机和汽轮机的转子等，统称为回转体。

在理想的情况下回转体旋转时与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。

但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工及装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械及其基础上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。

为此，必须对转子进行平衡，使其达到允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的围。

1、定义：转子动平衡和静平衡的区别1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定围，为静平衡又称单面平衡。

2）动平衡（Dynamic Balancing ）在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定围，为动平衡又称双面平衡。

2、转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。

其选择有这样一个原则：只要满足于转子平衡后用途需要的前提下，能做静平衡的，则不要做动平衡，能做动平衡的，则不要做静动平衡。

原因很简单，静平衡要比动平衡容易做，省时、省力、省费用。

现代，各类机器所使用的平衡方法较多，例如单面平衡(亦称静平衡[1])常使用平衡架，双面平衡(亦称动平衡)使用各类动平衡试验机。

静平衡精度太低，平衡效果差；动平衡试验机虽能较好地对转子本身进行平衡，但是对于转子尺寸相差较大时，往往需要不同规格尺寸的动平衡机，而且试验时仍需将转子从机器上拆下来，这样明显是既不经济，也十分费工(如大修后的汽轮机转子)。

特别是动平衡机无法消除由于装配或其它随动元件引发的系统振动。

使转子在正常安装与运转条件下进行平衡通常称为“现场平衡”。

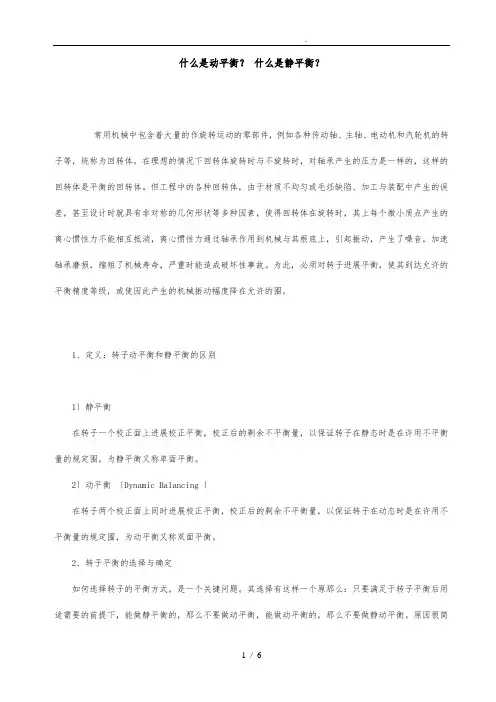

什么是动平衡？什么是静平衡？常用机械中包含着大量的作旋转运动的零部件，例如各种传动轴、主轴、电动机和汽轮机的转子等，统称为回转体。

在理想的情况下回转体旋转时与不旋转时，对轴承产生的压力是一样的，这样的回转体是平衡的回转体。

但工程中的各种回转体，由于材质不均匀或毛坯缺陷、加工与装配中产生的误差，甚至设计时就具有非对称的几何形状等多种因素，使得回转体在旋转时，其上每个微小质点产生的离心惯性力不能相互抵消，离心惯性力通过轴承作用到机械与其根底上，引起振动，产生了噪音，加速轴承磨损，缩短了机械寿命，严重时能造成破坏性事故。

为此，必须对转子进展平衡，使其到达允许的平衡精度等级，或使因此产生的机械振动幅度降在允许的围。

1、定义：转子动平衡和静平衡的区别1〕静平衡在转子一个校正面上进展校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定围，为静平衡又称单面平衡。

2〕动平衡〔Dynamic Balancing 〕在转子两个校正面上同时进展校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定围，为动平衡又称双面平衡。

2、转子平衡的选择与确定如何选择转子的平衡方式，是一个关键问题。

其选择有这样一个原那么：只要满足于转子平衡后用途需要的前提下，能做静平衡的，那么不要做动平衡，能做动平衡的，那么不要做静动平衡。

原因很简单，静平衡要比动平衡容易做，省时、省力、省费用。

现代，各类机器所使用的平衡方法较多，例如单面平衡(亦称静平衡[1])常使用平衡架，双面平衡(亦称动平衡)使用各类动平衡试验机。

静平衡精度太低，平衡效果差；动平衡试验机虽能较好地对转子本身进展平衡，但是对于转子尺寸相差较大时，往往需要不同规格尺寸的动平衡机，而且试验时仍需将转子从机器上拆下来，这样明显是既不经济，也十分费工(如大修后的汽轮机转子)。

特别是动平衡机无法消除由于装配或其它随动元件引发的系统振动。

使转子在正常安装与运转条件下进展平衡通常称为“现场平衡〞。
