模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时，其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

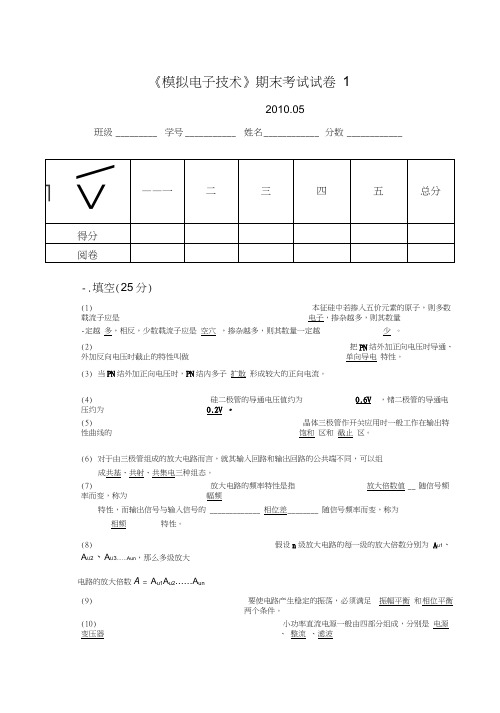

《模拟电子技术》期末考试试卷12010.05班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。
（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。
（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。
（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、 共集电 三种组态。
（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频 特性。
（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。
（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波和稳压电路。
二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。
（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。
（A ）感性 （B ） 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。
（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ） 差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。
《模拟电子技术》复习试题一一、填空（每空1分，共20分）1. 双极型晶体管工作在放大区的偏置条件是发射结正偏、集电结反偏。
2. 放大器级间耦合方式有三种：直接耦合；阻容耦合；变压器耦合；在集成电路中通常采用直接耦合。
3. 差分放大器的基本特点是放大差模信号、抑制共模信号。
4. 乙类推挽放大器的主要失真是交越失真，要消除此失真，应改用甲乙类推挽放大器。
5. 图1所示两级放大电路，图中级间采用阻容耦合方式，T接成共1基组态，T接成共集组态，1R和2R的作用是为T1管提供基2极偏置。
6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值增大。
7. 共射－共基组合电路中，由于共射电路的上限频率小于共基电路的上限频率，故此组合电路的上限频率主要取决于共射电路。
8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πωϕ±=T 。
二、简答（共3小题，每小题5分，共15分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示（1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分）（2）估算(b)图晶体管的β和α值。
601.06===B C I I β， 985.01≈+=ββα （各1分，共2分）2.电路如图3所示，试回答下列问题（1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？R应如何接入？（在图中连接）f答：应接入电压串联负反馈（1分）R接法如图（1分）f（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。
答：见图中标识（3分）（共6空，两个1分）3.简述直流电源的主要组成部分及各部分功能。
答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。
