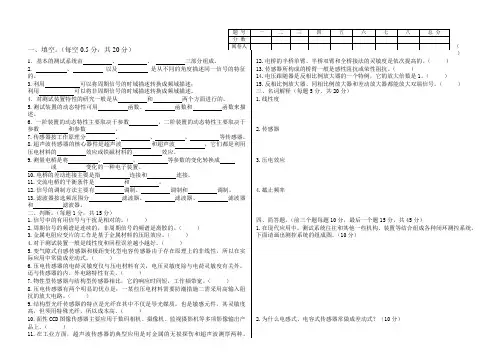

机电工程测试技术题库 - 前六章

题号一二三四五六七八总分分数阅卷人一、填空。

（每空0.5分，共20分）1．基本的测试系统由、、三部分组成。

2. 、以及是从不同的角度描述同一信号的特征的。

3.利用可以将周期信号的时域描述转换成频域描述；利用可以将非周期信号的时域描述转换成频域描述。

4．对测试装置特性的研究一般是从和两个方面进行的。

5.测试装置的动态特性可用函数、函数和函数来描述。

6．一阶装置的动态特性主要取决于参数，二阶装置的动态特性主要取决于参数和参数。

7.传感器按工作原理分、、、等传感器。

8.超声波传感器的核心器件是超声波和超声波，它们都是利用压电材料的效应或铁磁材料的效应。

9.测量电桥是将、、等参数的变化转换成或变化的一种电子装置。

10.电桥的差动连接主要是指连接和连接。

11.交流电桥的平衡条件是和。

12.信号的调制方法主要有调制、调制和调制。

13.滤波器按选频范围分滤波器、滤波器、滤波器和滤波器。

二、判断。

（每题1分，共15分）1.信号中的有用信号与干扰是相对的。

（）2.周期信号的频谱是连续的，非周期信号的频谱是离散的。

（）3.金属电阻应变片的工作是基于金属材料的压阻效应。

（）4.对于测试装置一般是线性度和回程误差越小越好。

（）5.变气隙式自感传感器和极距变化型电容传感器由于存在原理上的非线性，所以在实际应用中常做成差动式。

（）6.压电传感器的电荷灵敏度仅与压电材料有关，电压灵敏度除与电荷灵敏度有关外，还与传感器的内、外电路特性有关。

（）7.物性型传感器与结构型传感器相比，它的响应时间短，工作频带宽。

（）8.压电传感器有两个明显的优点是：一某些压电材料需要防潮措施二需采用高输入阻抗的放大电路。

（）9.结构型光纤传感器的特点是光纤在其中不仅是导光媒质，也是敏感元件，其灵敏度高，但须用特殊光纤，所以成本高。

（）10.面性CCD图像传感器主要应用于数码相机、摄像机、监视摄影机等多项影像输出产品上。

（）11.在工业方面，超声波传感器的典型应用是对金属的无损探伤和超声波测厚两种。

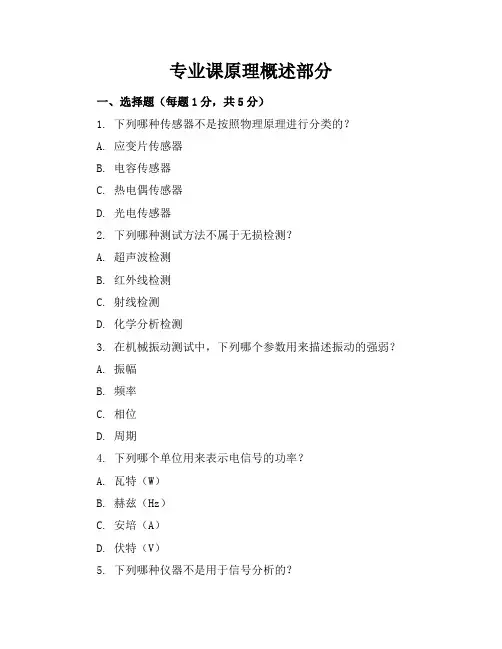

专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪种传感器不是按照物理原理进行分类的？A. 应变片传感器B. 电容传感器C. 热电偶传感器D. 光电传感器2. 下列哪种测试方法不属于无损检测？A. 超声波检测B. 红外线检测C. 射线检测D. 化学分析检测3. 在机械振动测试中，下列哪个参数用来描述振动的强弱？A. 振幅B. 频率C. 相位D. 周期4. 下列哪个单位用来表示电信号的功率？A. 瓦特（W）B. 赫兹（Hz）C. 安培（A）D. 伏特（V）5. 下列哪种仪器不是用于信号分析的？A. 示波器B. 频谱分析仪C. 信号发生器D. 逻辑分析仪二、判断题（每题1分，共5分）1. 传感器的作用是将非电学量转换为电学量。

（）2. 在进行信号采集时，采样频率越高，信号失真越小。

（）3. 机械振动测试只需要测量振动的位移即可。

（）4. 数字信号处理技术可以有效地提高信号的信噪比。

（）5. 信号发生器可以产生任意波形和频率的信号。

（）三、填空题（每题1分，共5分）1. 传感器通常由敏感元件、转换元件和______组成。

2. 在信号处理过程中，______是将模拟信号转换为数字信号的过程。

3. 机械振动测试中，振动的三要素包括振幅、频率和______。

4. 常用的信号分析方法有傅里叶变换、______和小波变换。

5. 无损检测技术主要包括超声波检测、射线检测、______等。

四、简答题（每题2分，共10分）1. 简述传感器的工作原理。

2. 什么是采样定理？它在信号采集中有何作用？3. 简述机械振动测试的目的。

4. 信号处理技术在测试技术中的应用有哪些？5. 无损检测技术在机电工程领域的重要性是什么？五、应用题（每题2分，共10分）1. 某一传感器输出电压为0.5V，量程为0~100N，求当输出电压为1V时，对应的力值是多少？2. 已知一信号频率为100Hz，采样频率为500Hz，求采样点数。

第一章专业务实一、机械设备基础施工技术1．大块式基础机座面积的估算与 (D)无关2．机械设备基础按（C ）可以分为动载荷基础和静载荷基础。

3．土建单位将基础交给安装单位时，必须具有下列文件（ ABCD ）。

4．基础检查发现基础标高不符的处理,可以采用凿子凿低的方式调整。

错误5．基础的垂直振幅与基础受到的垂直方向上的惯性力、土壤的特点、基础的质量等因素有关。

正确二、建筑管道工程施工技术1．在编制管道施工组织设计时，一般应考虑( B)的施工方法。

2．建筑管道工程施工的室外工程不包括（ B）。

3．生活污水管道排水管道安装管材可以选用（ABE ）。

4．管道系统液压试验合格后，在进行管道系统冲洗时,应先冲洗管道底部干管，后冲洗各环路支管。

正确5．阀门安装前,应进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽査20%，且不少于一个。

错误三、建筑电气及智能化工程施工技术11．电气安装专业技术准备工作不包括（C ）。

2．建筑电气工程的构成不包括（D ）。

3．以下防雷保护装置安装要求正确的有（BD ）。

4．布线系统施工可以根据需要选择先明配管施工还是暗配管施工。

正确5．防雷接地装置中独立避雷针及其接地装置与道路或建筑物的出入口等的距离应小于3m。

错误四、建筑电气及智能化工程施工技术21．建筑智能化工程系统竣工验收程序为（ D）。

2．建筑智能化工程施工应该以（ A）为中心。

3．建筑设备自动化系统基本功能包括（ABDE ）。

4．通讯网络系统和信息网络系统是建筑智能化工程的神经网络。

错误5．建筑智能化工程施工应该注意与其他专业工程的配合。

正确五、通风与空调工程施工技术1．洁净空调空气净化系统按用途可以分为（B ）。

2．空调系统按（C ）分为直流式系统、封闭式系统、回风式系统。

3．风管系统施工内容包括（ BCDE）。

4．通风与空调系统联合试运转及测试调整由设计单位负责组织实施，施工单位、监理单位和建设单位参与。

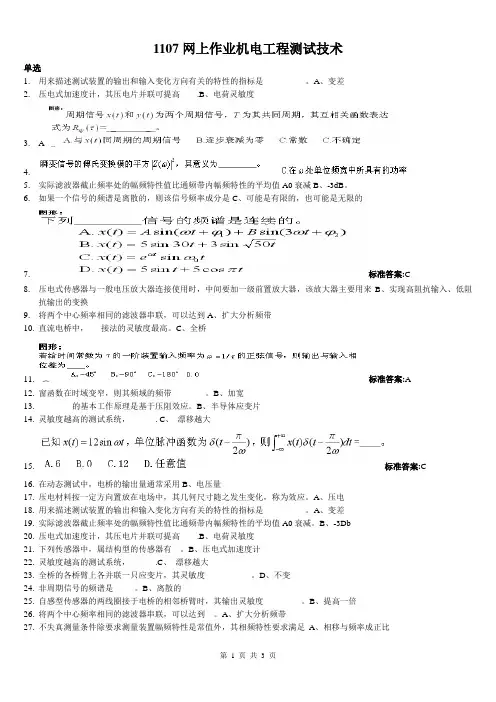

1107网上作业机电工程测试技术单选1.用来描述测试装置的输出和输入变化方向有关的特性的指标是__________。

A、变差2.压电式加速度计，其压电片并联可提高____.B、电荷灵敏度3.A4.5.实际滤波器截止频率处的幅频特性值比通频带内幅频特性的平均值A0衰减B、-3dB。

6.如果一个信号的频谱是离散的，则该信号频率成分是C、可能是有限的，也可能是无限的7.标准答案:C8.压电式传感器与一般电压放大器连接使用时，中间要加一级前置放大器，该放大器主要用来B、实现高阻抗输入、低阻抗输出的变换9.将两个中心频率相同的滤波器串联，可以达到A、扩大分析频带10.直流电桥中，接法的灵敏度最高。

C、全桥11.标准答案:A12.窗函数在时域变窄，则其频域的频带________。

B、加宽13.________的基本工作原理是基于压阻效应。

B、半导体应变片14.灵敏度越高的测试系统，______. C、漂移越大15.标准答案:C16.在动态测试中，电桥的输出量通常采用B、电压量17.压电材料按一定方向置放在电场中，其几何尺寸随之发生变化，称为效应。

A、压电18.用来描述测试装置的输出和输入变化方向有关的特性的指标是__________。

A、变差19.实际滤波器截止频率处的幅频特性值比通频带内幅频特性的平均值A0衰减。

B、-3Db20.压电式加速度计，其压电片并联可提高____.B、电荷灵敏度21.下列传感器中，属结构型的传感器有。

B、压电式加速度计22.灵敏度越高的测试系统，______.C、漂移越大23.全桥的各桥臂上各并联一只应变片，其灵敏度___________。

D、不变24.非周期信号的频谱是_____。

B、离散的25.自感型传感器的两线圈接于电桥的相邻桥臂时，其输出灵敏度_________。

B、提高一倍26.将两个中心频率相同的滤波器串联，可以达到。

A、扩大分析频带27.不失真测量条件除要求测量装置幅频特性是常值外，其相频特性要求满足 A、相移与频率成正比多选28.传感器按工作原理分类,可以分为___________传感器.。

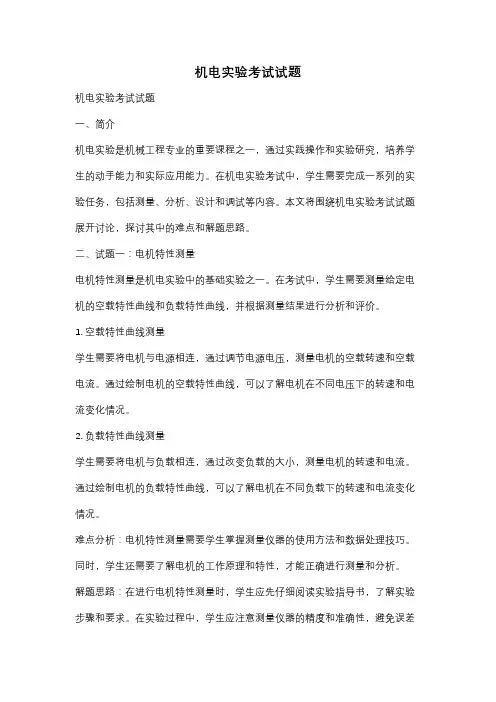

机电实验考试试题机电实验考试试题一、简介机电实验是机械工程专业的重要课程之一，通过实践操作和实验研究，培养学生的动手能力和实际应用能力。

在机电实验考试中，学生需要完成一系列的实验任务，包括测量、分析、设计和调试等内容。

本文将围绕机电实验考试试题展开讨论，探讨其中的难点和解题思路。

二、试题一：电机特性测量电机特性测量是机电实验中的基础实验之一。

在考试中，学生需要测量给定电机的空载特性曲线和负载特性曲线，并根据测量结果进行分析和评价。

1. 空载特性曲线测量学生需要将电机与电源相连，通过调节电源电压，测量电机的空载转速和空载电流。

通过绘制电机的空载特性曲线，可以了解电机在不同电压下的转速和电流变化情况。

2. 负载特性曲线测量学生需要将电机与负载相连，通过改变负载的大小，测量电机的转速和电流。

通过绘制电机的负载特性曲线，可以了解电机在不同负载下的转速和电流变化情况。

难点分析：电机特性测量需要学生掌握测量仪器的使用方法和数据处理技巧。

同时，学生还需要了解电机的工作原理和特性，才能正确进行测量和分析。

解题思路：在进行电机特性测量时，学生应先仔细阅读实验指导书，了解实验步骤和要求。

在实验过程中，学生应注意测量仪器的精度和准确性，避免误差的产生。

在数据处理过程中，学生应使用适当的软件工具，如Excel，进行数据的整理和分析。

三、试题二：传感器测量与控制传感器测量与控制是机电实验中的另一个重要内容。

在考试中，学生需要完成给定传感器的测量和控制任务，并根据实验结果进行数据分析和系统设计。

1. 传感器测量学生需要使用给定的传感器，测量指定物理量的数值。

例如，通过温度传感器测量环境温度，通过压力传感器测量气体压力等。

学生需要掌握传感器的工作原理和测量方法，以确保测量结果的准确性。

2. 传感器控制学生需要设计并搭建一个简单的传感器控制系统。

例如，通过光电传感器检测物体的位置，然后通过电机控制系统实现物体的运动。

学生需要了解传感器的输出信号和控制系统的输入要求，以确保系统的正常运行。

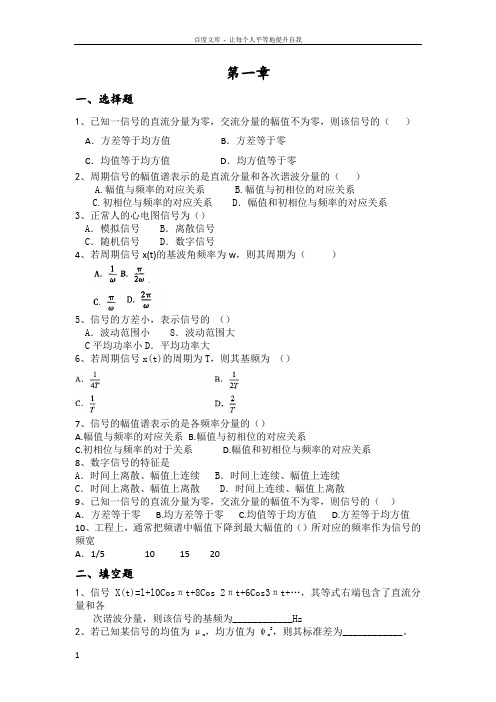

第一章一、选择题1、已知一信号的直流分量为零，交流分量的幅值不为零，则该信号的（）A．方差等于均方值B．方差等于零C．均值等于均方值D．均方值等于零2、周期信号的幅值谱表示的是直流分量和各次谐波分量的（）A.幅值与频率的对应关系B.幅值与初相位的对应关系C.初相位与频率的对应关系 D．幅值和初相位与频率的对应关系3、正常人的心电图信号为（）A．模拟信号 B．离散信号C．随机信号 D．数字信号4、若周期信号x(t)的基波角频率为w，则其周期为（）5、信号的方差小，表示信号的（）A．波动范围小 8．波动范围大C平均功率小D．平均功率大6、若周期信号x(t)的周期为T，则其基频为（）7、信号的幅值谱表示的是各频率分量的（）A.幅值与频率的对应关系B.幅值与初相位的对应关系C.初相位与频率的对于关系D.幅值和初相位与频率的对应关系8、数字信号的特征是A．时间上离散、幅值上连续 B．时间上连续、幅值上连续C．时间上离散、幅值上离散 D．时间上连续、幅值上离散9、已知一信号的直流分量为零，交流分量的幅值不为零，则信号的（）A．方差等于零 B.均方差等于零 C.均值等于均方值 D.方差等于均方值10、工程上，通常把频谱中幅值下降到最大幅值的（）所对应的频率作为信号的频宽A．1/5 10 15 20二、填空题1、信号 X(t)=l+l0Cosπt+8Cos 2πt+6Cos3πt+…，其等式右端包含了直流分量和各次谐波分量，则该信号的基频为____________Hz2、若已知某信号的均值为μx ，均方值为ψx2，则其标准差为____________。

3、自功率谱是描述随机信号在___________________域的特征函数。

4、若在时域将信号压缩，则在频域其频谱将________________。

5、当信号的标准差变为原来信号的2倍时，信号的方差变为原来信号的______倍。

6、周期信号频谱的特点是离散性、谐波性和____________________。

一、选择题1、差动式变极距式电容传感器的灵敏度是变极距式传感器的____2__倍.2、信号有多种类型，从分析域上看,经典的分析方法有__时域法_和 __频域法_.3、压电式传感器的转换原理是利用晶体材料的__压电效应____。

4、传感器的静态特性中，输出量的变化量与引起此变化的输入量的变化量之比称为___灵敏度___。

6、信息与信号二者间关系是___信息在信号之中___。

7、当两信号的互相关函数在t 0有峰值，表明其中一个信号和另一个信号时移t 0时,相关程度___最高__。

8、传感器的灵敏度越高，意味着传感器所能感知的___被测量__越小。

9、测试工作的任务主要是要从复杂的信号中提取(有用信号)10、时域信号的时移，则频谱变化为( 相移 ）11、 记录磁带快录慢放，放演信号的频谱带宽（变窄，幅值增高）12、 用二阶系统作测量装置时，为获得较宽的工作频率范围,则系统的阻尼比应（接近1/√2 )13、 对二阶系统输入信号x （t)=A1sinw1t+A2sinw2t ，则系统稳态输出方程的通式为（A1＇sin （w1t+φ＇１)+A2＇sin(w2t+φ２＇))14、 概率密度函数提供了随机信号（沿幅值域分布）的信息15、 在测量位移的传感器中,符合非接触测量，而且不受油污等介质影响的是(电涡流式)16、 只使在fe 1~fe 2间频率的信号通过，应采用（带通）滤波器17、 在选用振子时，除了使阻尼比接近０.７外，应使被测正弦信号的最高频率fm （≤(０.５-０.６） ）振动子的固有频率fn18、 为使电缆的长度不影响压电式传感器的灵敏度，应选用（电荷)放大器。

19、 当τ→∞时，信号x(t ）的自相关函数Rx(τ)呈周期性变化,说明该信号（含有周期成份）。

20、 正弦信号的自相关函数，使原有的相位信息(丢失）21、 不能用确定的数学公式表达的信号是（随机）信号。

22、 非线性度是表示定度曲线(偏离其拟合直线)的程度.23、 自相关函数一定是（偶)函数。

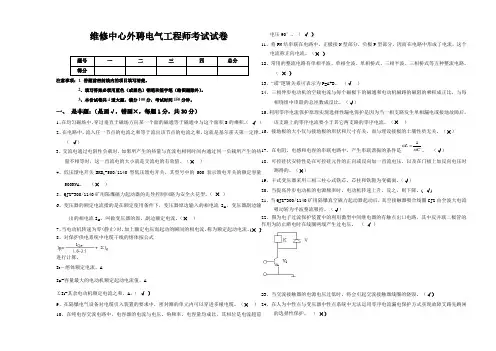

维修中心外聘电气工程师考试试卷注意事项：1. 答题前密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔和签字笔（绘图题除外）。

3、本份试卷共4道大题，满分100分，考试时间150分钟。

一、 是非题：（是画√，错画×，每题1分，共30分）1、在均匀磁场中，穿过垂直于磁场方向某一个面的磁通等于磁通Φ与这个面积S 的乘积。

（ √ ）2、在电路中，流入任一节点的电流之和等于流出该节点的电流之和，这就是基尔霍夫第一定律。

（ √）3、交流电通过电阻性负载时，如果所产生的热量与直流电相同时间内通过同一负载所产生的热量不相等时，这一直流电的大小就是交流电的有效值。

（× ）4、低压馈电开关BKD 1-500/1140型低压馈电开关，其型号中的500表示馈电开关的额定容量500KVA 。

（× ）5、QJZ-300/1140矿用隔爆磁力起动器的先导控制回路为安全火花型。

（ × ）6、变压器的额定电流指的是在额定使用条件下，变压器原边输入的相电流I e1，变压器副边输出的相电流I e2，叫做变压器的原，副边额定电流。

（× ）7、当电动机转速为零(静止)时，加上额定电压而起动的瞬间的相电流，称为额定起动电流。

(× ） 8、对保护供电系统中电缆干线的熔体按公式进行计算。

I R －熔体额定电流，AI Qe -容量最大的电动机额定起动电流值，A ΣI e -其余电动机额定电流之和，A 。

（ √ ）9、在隔爆电气设备对电缆引入装置的要求中，密封圈的单元内可以穿进多根电缆。

（× ） 10、在纯电容交流电路中，电容器的电流与电压、角频率、电容量均成比，其相位是电流超前电压90°。

（ √ ）11、将PN 结串联在电路中，正极接N 型部分，负极P 型部分，因而在电路中形成了电流，这个电流称正向电流。

（× ）12、常用的整流电路有单相半波、单相全波、单相桥式、三相半波、三相桥式等五种整流电路。

精品资料13-14(1)机电工程测试技术考卷B卷答案................................................................................南昌航空大学2013—2014学年第二学期期末考试课程名称：机电工程测试技术 闭卷 B 卷 120分钟一、 判断题（对的打√ ，错的打×）（每题2分，共20分）1、在使用电阻应变仪时，如发现灵敏度不够，可在各个工作桥臂上增加电阻应变片的数目，以提高灵敏度。

（ × ）2、电荷放大器的连接电缆越长，则输出电压就越低，灵敏度也就越低。

（ × ）3、所有周期信号都是功率信号。

（ √ ）4、非周期信号的频谱一定是离散的。

（ × ）5、随机信号是确定性信号。

（ × ）6、根据压电效应，在压电材料的任何一个表面上施加力，均会在相应的表面产生电荷。

（ × ）7.在工业方面，超声波传感器的典型应用是对金属的无损探伤和超声波测厚两种。

（ √ ） 8.电桥的半桥单臂、半桥双臂和全桥接法的灵敏度是依次提高的。

（√ ） 9.直流信号被截断后的频谱是连续的。

（ √ ） 10. 电荷放大器的连接电缆越长，则输出电压就越低，灵敏度也就越低。

（ × ） 二、选择题（每题2分，共30分） 1. 描述非周期信号的数学工具是 【 C 】A.三角函数B.拉氏变换C.傅氏变换D.傅氏级数........................................ 2、傅氏级数中各系数表示各谐波分量的（ ） 【 C 】A. 相位；B. 周期；C. 振幅；D. 频率3、测试系统所能检测输入信号的最小变化能力，称为（ ）。

【 D 】A.精度；B.灵敏度；C.精密度；D.分辨力4、半导体电阻应变片在测量某一构件应变时，其电阻的相对变化主要是由（ ）引起。

【 A 】A.半导体电阻率的变化；B.半导体几何尺寸的变化； c.贴片位置的温度5、为使电缆长短不影响压电式传感器的灵敏度应选用（ ）的放大器。

《机电测试技术》复习题（1—5章）(一)1.测试是测量和试验的概括，是人们借助于一定的装置，获取被测对象有关信息的过程。
