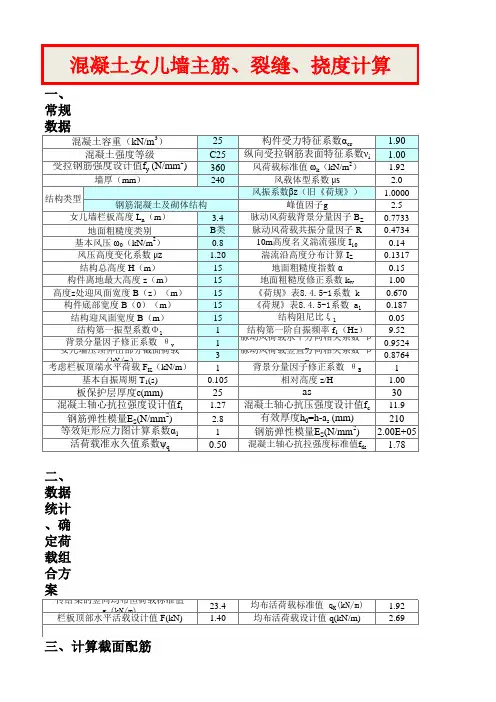

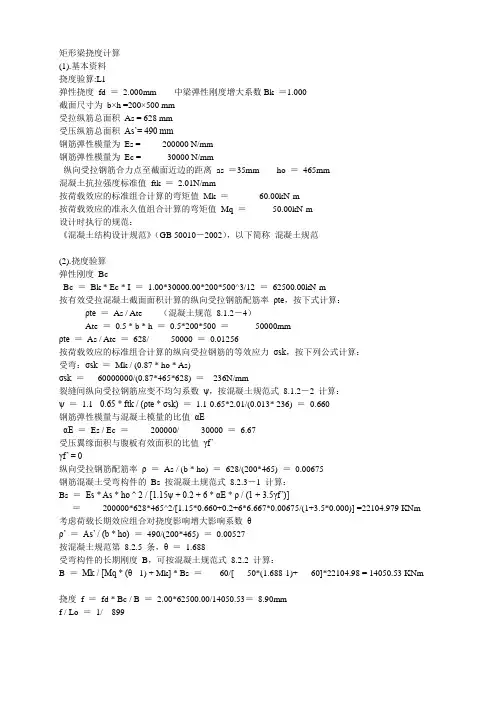

矩形梁挠度计算(1).基本资料挠度验算:L1弹性挠度fd ＝2.000mm 中梁弹性刚度增大系数Bk ＝1.000截面尺寸为b×h =200×500 mm受拉纵筋总面积As = 628 mm受压纵筋总面积As’= 490 mm钢筋弹性模量为Es = 200000 N/mm钢筋弹性模量为Ec = 30000 N/mm纵向受拉钢筋合力点至截面近边的距离as ＝35mm ho ＝465mm混凝土抗拉强度标准值ftk ＝ 2.01N/mm按荷载效应的标准组合计算的弯矩值Mk ＝60.00kN·m按荷载效应的准永久值组合计算的弯矩值Mq ＝50.00kN·m设计时执行的规范：《混凝土结构设计规范》（GB 50010－2002），以下简称混凝土规范(2).挠度验算弹性刚度BcBc ＝Bk * Ec * I ＝1.00*30000.00*200*500^3/12 ＝62500.00kN·m按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率ρte，按下式计算：ρte ＝As / Ate （混凝土规范8.1.2－4）Ate ＝0.5 * b * h ＝0.5*200*500 ＝50000mmρte ＝As / Ate ＝628/ 50000 ＝0.01256按荷载效应的标准组合计算的纵向受拉钢筋的等效应力σsk，按下列公式计算：受弯：σsk ＝Mk / (0.87 * ho * As)σsk ＝60000000/(0.87*465*628) ＝236N/mm裂缝间纵向受拉钢筋应变不均匀系数ψ，按混凝土规范式8.1.2－2 计算：ψ ＝1.1 - 0.65 * ftk / (ρte * σsk) ＝1.1-0.65*2.01/(0.013* 236) ＝0.660钢筋弹性模量与混凝土模量的比值αEαE ＝Es / Ec ＝200000/ 30000 ＝6.67受压翼缘面积与腹板有效面积的比值γf’γf’ = 0纵向受拉钢筋配筋率ρ ＝As / (b * ho) ＝628/(200*465) ＝0.00675钢筋混凝土受弯构件的Bs 按混凝土规范式8.2.3－1 计算：Bs ＝Es * As * ho ^ 2 / [1.15ψ + 0.2 + 6 * αE * ρ / (1 + 3.5γf’)]＝200000*628*465^2/[1.15*0.660+0.2+6*6.667*0.00675/(1+3.5*0.000)] =22104.979 KNm 考虑荷载长期效应组合对挠度影响增大影响系数θρ’ ＝As’ / (b * ho) ＝490/(200*465) ＝0.00527按混凝土规范第8.2.5 条，θ ＝1.688受弯构件的长期刚度B，可按混凝土规范式8.2.2 计算：B ＝Mk / [Mq * (θ - 1) + Mk] * Bs ＝60/[ 50*(1.688-1)+ 60]*22104.98 = 14050.53 KNm挠度 f ＝fd * Bc / B ＝2.00*62500.00/14050.53＝8.90mmf / Lo ＝1/ 899。
钢筋混凝土受弯构件的裂缝宽度和挠度计算摘要：一、钢筋混凝土受弯构件的裂缝宽度计算1.裂缝宽度的定义2.影响裂缝宽度的因素3.裂缝宽度计算的方法二、钢筋混凝土受弯构件的挠度计算1.挠度的定义2.影响挠度的因素3.挠度计算的方法三、计算示例及结果分析1.裂缝宽度计算示例2.挠度计算示例3.结果分析正文：钢筋混凝土受弯构件在工程中应用广泛，其裂缝宽度和挠度的计算是设计中必须要考虑的问题。
一、钢筋混凝土受弯构件的裂缝宽度计算1.裂缝宽度的定义裂缝宽度是指在受弯构件的表面上，两个相邻的裂缝之间的距离。
裂缝宽度的大小直接影响到构件的承载能力和使用寿命。
2.影响裂缝宽度的因素影响裂缝宽度的因素主要有混凝土的强度、钢筋的直径和间距、受力状态等。
3.裂缝宽度计算的方法根据规范，裂缝宽度可以通过计算得到。
一般采用经验公式计算，例如我国常用的裂缝宽度计算公式为：V = Aεf其中，V 为裂缝宽度，A 为受力钢筋面积，εf 为混凝土的抗拉强度与钢筋的弹性模量的比值。
二、钢筋混凝土受弯构件的挠度计算1.挠度的定义挠度是指受弯构件在受力过程中产生的弯曲变形。
挠度的大小影响到构件的使用性能和安全性。
2.影响挠度的因素影响挠度的因素主要有混凝土的强度、钢筋的直径和间距、受力状态等。
3.挠度计算的方法钢筋混凝土受弯构件的挠度计算一般采用弹性理论方法，即根据受力钢筋和混凝土的弹性模量、截面几何参数等计算出截面的弯曲刚度，然后根据荷载条件计算出挠度。
三、计算示例及结果分析1.裂缝宽度计算示例假设某受弯构件的混凝土强度为C30，钢筋直径为25mm，钢筋间距为300mm。
根据规范，εf=0.8，代入裂缝宽度计算公式，可得：V = π(d/2)^2εf = π(25/2)^2×0.8 = 318.5mm2.挠度计算示例假设某受弯构件的混凝土强度为C30，钢筋直径为25mm，钢筋间距为300mm。
根据规范，查表可得该构件的截面弯曲刚度为：Bl = 8000mm^3根据荷载条件，可计算出挠度：δ= Ql^4/Bl^3 = 1000000×(1000/8000)^3 = 157mm3.结果分析根据计算结果，该受弯构件的裂缝宽度为318.5mm，挠度为157mm。
构件挠度、裂缝变形允许值《混凝土结构设计规范》3.4.3钢筋混凝土受弯构件的最大挠度应按荷载的准永久组合，预应力混凝土受弯构件的最大挠度应按荷载的标准组合，并均应考虑荷载长期作用的影响进行计算，其计算值不应超过表3．4．3规定的挠度限值。
表3．4．3受弯构件挠度限值注：1 表中L0为构件的计算跨度；计算悬臂构件的挠度限值时，其计算跨度L0按实际悬臂长度的2倍取用；2 表中括号内的数值适用于使用上对挠度有较高要求的构件；3 如果构件制作时预先起拱，且使用上也允许，则在验算挠度时，可将计算所得的挠度值减去起拱值；对预应力混凝土构件，尚可减去预加力所产生的反拱值；4 构件制作时的起拱值和预加力所产生的反拱值，不宜超过构件在相应荷载组合作用下的计算挠度值。
3．4．5 结构构件应根据结构类型和本规范第3．5．2条规定的环境类别，按表。
3．4．5的规定选用不同的裂缝控制等级及最大裂缝宽度限值ωlim注：1 对处于年平均相对湿度小于60％地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值；2 在一类环境下，对钢筋混凝土屋架、托架及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0．20mm；对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0．30mm；3 在一类环境下，对预应力混凝土屋架、托架及双向板体系，应按二级裂缝控制等级进行验算；对一类环境下的预应力混凝土屋面梁、托梁、单向板，应按表中二a类环境的要求进行验算；在一类和二a类环境下需作疲劳验算的预应力混凝土吊车梁，应按裂缝控制等级不低于二级的构件进行验算；4 表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算；预应力混凝土构件的斜截面裂缝控制验算应符合本规范第7章的有关规定；5 对于烟囱、筒仓和处于液体压力下的结构，其裂缝控制要求应符合专门标准的有关规定；6 对于处于四、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定；7 表中的最大裂缝宽度限值为用于验算荷载作用引起的最大裂缝宽度。
【钢筋混凝土受弯构件的裂缝宽度和挠度计算】一、引言钢筋混凝土结构是现代建筑中常见的结构形式之一，而受弯构件作为其重要组成部分，其裂缝宽度和挠度的计算是设计过程中的关键内容。
在本文中，我将分析钢筋混凝土受弯构件的裂缝宽度和挠度计算，并对其进行深度探讨，希望能为您提供有价值的信息。
二、裂缝宽度计算1.裂缝宽度计算公式钢筋混凝土受弯构件的裂缝宽度计算可以使用以下公式进行：\[w_k = k \times \frac{f_s}{f_y} \times \frac{M_s}{b \times d}\]其中，\(w_k\)为裂缝宽度，\(k\)为调整系数，\(f_s\)为梁内应力，\(f_y\)为钢筋的屈服强度，\(M_s\)为抗弯强度矩，\(b\)为截面宽度，\(d\)为截面有效高度。
2.裂缝宽度计算包含的因素在裂缝宽度计算中，需要考虑梁内应力、钢筋的屈服强度以及抗弯强度矩等因素。
通过对这些因素的综合考虑，可以准确计算出钢筋混凝土受弯构件的裂缝宽度，从而确保结构的安全性。
三、挠度计算1.挠度计算公式钢筋混凝土受弯构件的挠度计算可以使用以下公式进行：\[f = \frac{5 \times q \times l^4}{384 \times E \times I}\]其中，\(f\)为挠度，\(q\)为荷载，\(l\)为构件长度，\(E\)为弹性模量，\(I\)为惯性矩。
2.挠度计算的影响因素在挠度计算中，荷载、构件长度、弹性模量和惯性矩等因素都会对挠度产生影响。
通过对这些因素进行综合考虑，并结合实际工程情况，可以准确计算出钢筋混凝土受弯构件的挠度，从而满足设计要求。
四、个人观点和理解钢筋混凝土受弯构件的裂缝宽度和挠度计算是结构设计中的重要内容，它直接关系到结构的安全性和稳定性。
在实际工程中，我们需要充分理解裂缝宽度和挠度计算的原理和方法，结合设计规范和实际情况，确保结构设计的合理性和可行性。
五、总结与展望通过本文的分析，我们深入探讨了钢筋混凝土受弯构件的裂缝宽度和挠度计算，并对其进行了详细介绍。
