工程制图课程4剖视图
画半剖视图时易出现的错误
省略虚线 少半个圆 少孔后线
应为点划线
A
A 应为转向 轮廓线
A
A
应为点划线
A--A
省略虚线
A--A
3、局 部 剖 视 图
用剖切平面局部地剖开机件所得到的剖视图。 剖视部分与视图的分界处，用波浪线表示。
注意：局部剖视图使用虽较灵活，但同一视图
不宜过多的地方采用局部剖，以免剖切 凌乱，使读图不便。 局部剖示例
A
A
A
A
A--A
或
A--A
机件的对称面上有粗实线不能使用半剖视图的图例
用局部剖视代替半剖视
手柄
画波浪线时要注意：
1、波浪线不能超出轮廓线，波浪线不应与图样 上的图线重合。 2、波浪线是机件被假想敲掉时断裂处的投影， 当遇孔、洞时，不能穿空而过，不应画上。
局部剖视图中常见的错误
三、剖切平面和剖切方法 1、用单一剖切面剖切 ⑴ 用平行于某一基本投影面的平面剖切机件。 ⑵ 用不平行于任何基本投影面的剖切平面剖切机件
φ8
φ24 14 7 A 120° φ22 12 30 4×φ4 通孔 68 4×φ8 通孔
A
A
A R8
A--A
70 86 A--A R6 58 46
60 44 38
50
画半剖视图时常见到的问题
⑴ ⑵ ⑶ ⑷ 半个视图中表达内部形状的虚线，若在半个剖 视图中已表示清楚均应省略。 视图与剖视图的分界线是点划线，而不能画成 粗实线。 半剖视图中漏画台阶面或内表面交线(孔后线)。 在标注尺寸时，孔或槽虽然在半剖视图中只有 一半，但尺寸不应注半个孔槽的大小，此时尺 寸线只画一个箭头。

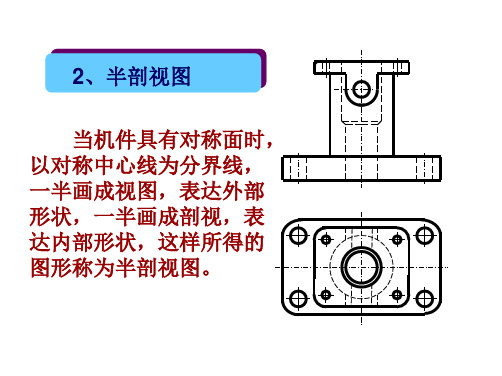

2、半剖视图
施工图纸最容易出错的细节,请仔细检查!
施工图纸最容易出错的细节，请仔细检查！摘要：施工图纸在建筑领域起着至关重要的作用，其中的错误可能会导致严重的后果。
本论文旨在分类列举易出错的细节，并详细解释每个细节的出错可能性和后果。
同时，提供预防措施和建议，以加强质量控制和确保施工图纸的准确性。
通过强调再次检查施工图纸的重要性，可以降低错误发生的风险。
1. 引言施工图纸作为建筑工程的重要组成部分，提供了设计意图的具体呈现和指导施工的关键信息。
然而，在施工图纸的编制过程中，常常发生各种细节的错误，给工程质量和进度带来严重的影响。
2. 易出错的细节分类2.1 尺寸标注尺寸标注是施工图纸中最容易出错的细节之一。
错误的尺寸标注可能导致施工中尺寸不符合设计要求，造成结构不稳定或功能失效的风险。
2.2 材料规格错误的材料规格标注会导致施工现场材料采购错误，进而影响建筑的质量和性能。
例如，使用错误的材料强度可能导致结构不安全。
2.3 构造连接构造连接是建筑工程中至关重要的部分。
如果施工图纸中存在错误的连接细节，可能导致结构不牢固或不合理，进而影响整个建筑的稳定性和安全性。
...3. 解释细节出错的可能性和后果3.1 尺寸标注错误的可能性和后果尺寸标注错误可能由于设计人员疏忽、图纸绘制不准确等原因导致。
后果可能包括施工过程中对尺寸的错误解读和误操作，最终影响建筑结构的稳定性和功能。
3.2 材料规格出错的可能性和后果材料规格出错可能是因为设计人员对材料特性了解不足或者通信不畅造成的。
后果可能包括材料不符合设计要求，影响建筑的质量和可靠性。
3.3 构造连接错误的可能性和后果构造连接错误可能由于设计人员对连接方式理解不到位或者图纸绘制不准确。
后果可能包括结构连接脆弱，影响整个建筑的稳定性和安全性。
...4. 提供预防措施和建议4.1 加强质量控制建立完善的质量控制体系，包括严谨的施工图纸审查和校对，加强与设计人员、施工人员之间的沟通协调，确保施工图纸的准确性和一致性。
工程制图——剖视图
将所看到的 其余部分的 内、外形状 全部画出来
请点击鼠标左键显示后面内容
剖视图概述
3.剖视图的标注: A A
A A 展开
(1)剖切面：
剖切平面
剖切柱面 A
A
A
A
(2)剖切符号：表示剖切面位置的符号(长5mm,粗1.5b)。
(3)剖面符号：即剖面线(表示机件的材料类别);金属材
注意：
料剖面线为45斜向且间距相等的细实线。
工程制图——剖视图
剖视图概述
1.剖视图的作用:
剖视图 → 用来表达机件内部形状的视图。
剖视图
视图中有太多虚线给 看图增加困难且标注 尺寸也很不方便。
剖切面位置
请点击鼠标左键显示后面内容
剖视图概述
2.剖视的方法:
剖
去
视
假想用一个 剖切面通过 机件的某一 位置剖开它
假想将处于 观察者与剖 切面之间的 那部分移去
⑵ 波浪线只能画在有实体的 地方，不可画在空腔处；
⑶ 波浪线不可与轮廓线重合或 画在轮廓线的延长处。
⑷ 局部剖可不 加 任何 标 注。
请点击鼠标左键显示后面内容
剖视图画法 二相交剖切平面
旋转剖 表达可绕机件上某中心旋转的倾斜部分的内部结构。
画图要点：
AA
⑴ 二相交剖切面的交线应与机
件的旋转中心Байду номын сангаас线相重合；
3.当装配件多于二个时，其剖面 线必须各不相同。
4.当对称件的剖切面明显通过其 对称中心时，一般可省略标注。
5.当机件不对称时，必须对其剖 切面位置作明确标注。
A
剖面线间距由其面积尺 寸确定：一般推荐为不 小于4mm;面积很小时 应不小于1mm。

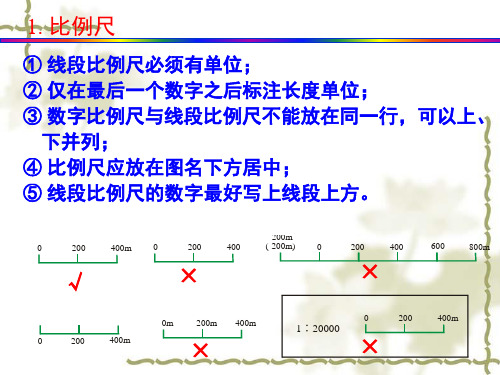

图切地质剖面图作业中容易出现的问题汇总
400m
0m 200m 400m
0
200
400m
1∶20000
2. 剖面方位指标符
① 方位指示符放在剖面图的侧上方； ② 用单箭头（不可用双箭头）； ③ 数字最好写在箭头正前方； ④ 高度应该比比例尺低。
凌河地质图上A-B地质剖面图
A
海拔(m) 1100 K2 900 K1 700 500 300 100 -100
凌河地质图上A-B地质剖面图
A
海拔(m) 1100 K2 900 K1 700 500 300 100 -100
1 20000
0 200m
皮家 C2
凌河
凌河
B
175 海拔(m)
K1
1100
K1
900
700
P2
500
图例
砾岩 砂岩 页岩
C1
P1
灰岩 300
C3
泥灰岩
C2
100
-100
煤层
6. 岩性花纹符号充填
30 17030
B
175 海拔(m)
1100
K1
900
700
17030
P2
500
300
170
100
30
-100
图例
砾岩 砂岩 页岩 灰岩 泥灰岩 煤层
5. 地层代号（时代）标注
① 地层代号应该尽可能放在岩性花纹符号下方，居中 ；
② 如果放在地形线之上，必须使用指示线，指示线为短实线；
③ 地层时代必须用大写字母，不能用小写字母。
砾岩 砂岩 页岩 灰岩 泥灰岩 煤层
4. 地层产状标注
① 产状不能斜着写； ② 向下引一个直角，直角内写倾向，直角下方写倾角。
机械剖视图的常见问题与技巧 工程
机械剖视图的常见问题与技巧工程
本节介绍机械剖视图中经常遇到的问题以及一些处理技巧，
（1）平行剖切平面注意问题
①剖切平面转折处必须是直角，转这边必须对齐。
②剖切平面转折处不应与图样中的轮廓线重合，并且在剖视图上不能画线。
③剖切符号。
在剖切平面起、止和转折位置标注相同的字母，以表示剖切平面的名称。
当剖切平面在转折处的空间有限，又不至于引起误解时，允许省略字母，以箭头表示投射方向。
④视图名称标注在剖视图的上方，
（2）相交剖切平面注意问题
①采用几个相交的剖切面剖切的方法绘制剖视图时，“先剖切后旋转再投射”。
即：先假设按剖切位置剖开物体，然后将被倾斜剖切面剖开的结构要素及有关的局部旋转到与选定的投影面平行，最后再进行投射，如图1-11所示。
②位于剖切面后面的其他结构一般仍按原位置投射。
图中摇杆上的小孔仍按原位置投射，在剖视图上位椭圆。
③当剖切后会产生不完整要素时，应将次局部按不剖绘制。
如图1-12中处于中间的臂按不剖绘制。
模板,内容仅供参考。
工程制图课件 13第7章剖视图
不一致 互相不平行
╳
╳
╳
╳
剖面线粗细 剖面线太密 剖面线画得 剖面线伸出
不一致
太粗
剖面区域
剖面线
通常，剖面线画成与水平呈45º的等距细实线，在特殊 情况下可以采用其它角度。
如果剖面线画成与水平呈45º，将与图形的主要轮廓线 平行或垂直(也可以是近似)，也可以采用30º、 60º、 或者其它角度。
LOGO
第13讲
剖视图
目录
1 剖视图的基本概念 2 剖视图的画法 3 肋板在剖视图中的规定画法 4 全剖视和半剖视图
产品形状结构的表达要求
在生产实际中，当机件的形状和结构比较复杂时，如果仍用前 面所讲的两视图或三视图，就难于把它们的内外形状准确、完整、 清晰地表达出来。为了满足这些要求，国家标准规定了视图、剖视 图、断面图、局部放大图、简化画法和其它规定画法，本章着重介 绍一些常用的表示方法。
剖视都是假想的，因此每个剖视图都是独立的，其它视 图都不受其它剖视图的影响，可以画成完整的视图，也 可以画成剖视图。
剖视图的画法—按照定义画
确定剖切平面的位置。
A
A
剖视图的画法—按照定义画
画出剖面区域。
A
A
剖视图的画法—按照定义画
画出剖切面之后的可见棱线、交线和外形轮廓。
A
A
剖视图的画法—按照定义画
错误
错误
正确
剖视图的标注
剖切平面应当在剖视图的相邻视图中标注。 在这个视图中，采用短粗的线段（粗细为1~1.5b ，长
度为5~10mm ）表示剖切平面的积聚性投影的位置。 短粗线段不得与图形轮廓向接触。 画在短粗线段一端的箭头表达观察视线的方向。 写在箭头旁的大写字母表达剖切平面的名称。 在剖视图的正上方，采用与剖切平面名称相同的大写字
╳
╳
╳
╳
剖面线粗细 剖面线太密 剖面线画得 剖面线伸出
不一致
太粗
剖面区域
剖面线
通常，剖面线画成与水平呈45º的等距细实线，在特殊 情况下可以采用其它角度。
如果剖面线画成与水平呈45º，将与图形的主要轮廓线 平行或垂直(也可以是近似)，也可以采用30º、 60º、 或者其它角度。
LOGO
第13讲
剖视图
目录
1 剖视图的基本概念 2 剖视图的画法 3 肋板在剖视图中的规定画法 4 全剖视和半剖视图
产品形状结构的表达要求
在生产实际中，当机件的形状和结构比较复杂时，如果仍用前 面所讲的两视图或三视图，就难于把它们的内外形状准确、完整、 清晰地表达出来。为了满足这些要求，国家标准规定了视图、剖视 图、断面图、局部放大图、简化画法和其它规定画法，本章着重介 绍一些常用的表示方法。
剖视都是假想的，因此每个剖视图都是独立的，其它视 图都不受其它剖视图的影响，可以画成完整的视图，也 可以画成剖视图。
剖视图的画法—按照定义画
确定剖切平面的位置。
A
A
剖视图的画法—按照定义画
画出剖面区域。
A
A
剖视图的画法—按照定义画
画出剖切面之后的可见棱线、交线和外形轮廓。
A
A
剖视图的画法—按照定义画
错误
错误
正确
剖视图的标注
剖切平面应当在剖视图的相邻视图中标注。 在这个视图中，采用短粗的线段（粗细为1~1.5b ，长
度为5~10mm ）表示剖切平面的积聚性投影的位置。 短粗线段不得与图形轮廓向接触。 画在短粗线段一端的箭头表达观察视线的方向。 写在箭头旁的大写字母表达剖切平面的名称。 在剖视图的正上方，采用与剖切平面名称相同的大写字
工程制图之剖视图的常见错误(ppt 31页)行业)PPT文档33页
5、虽然权力是一头固执的熊，可是金 子可以 拉11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
工程制图之剖视图的常见错误(ppt 31页) 行业）
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
工程制图之剖视图的常见错误(ppt 31页) 行业）
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
50条施工图纸最容易出错的细节,请仔细检查!
50条施工图纸最容易出错的细节，请仔细检查！引言：施工图纸作为建筑工程的重要组成部分，承载着设计者的意图和指导施工的依据。
因此，施工图纸的准确性和完整性至关重要。
然而，在实际设计和绘制过程中，由于设计人员的疏忽或者其他原因，施工图纸中的错误屡见不鲜。
这些错误不仅会给施工过程带来困惑和延误，还可能导致安全隐患和降低工程质量。
因此，我们必须充分意识到施工图纸的重要性，并加强对其细节的检查。
分类列举易出错的细节：1. 尺寸标注：尺寸标注是施工图纸中最容易出错的细节之一。
错误的尺寸标注会导致施工人员无法准确理解设计意图，影响工程质量。
2. 材料规格：材料规格的错误包括材料名称、尺寸、强度等方面的错误，这些错误会影响工程的材料采购和施工质量。
3. 构造连接：构造连接部分的错误会导致施工过程中的可靠性问题，甚至可能导致整个工程的结构性能问题。
4. 比例尺：错误的比例尺会导致施工人员的误判和误操作，给工程带来风险。
5. 标注文字：标注文字的错误会导致施工人员对设计意图的误解，进而影响工程进度和质量。
详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注的错误可能包括标注的位置不准确、标注方式不规范等。
这会导致施工人员无法准确理解设计意图，可能导致施工的尺寸偏差，造成工程质量问题。
2. 材料规格：材料规格的错误可能包括材料名称拼写错误、尺寸标注错误等。
这将导致采购的材料与实际需求不符，可能导致工程延误和成本增加。
3. 构造连接：构造连接的错误可能包括连接方式选择错误、连接尺寸不符等。
这将影响整个工程的结构性能，可能导致安全隐患。
4. 比例尺：比例尺的错误可能包括设计和绘图过程中的比例尺选择错误、绘图过程中的比例尺绘制不准确等。
这将给施工人员带来误判和误操作的风险，可能引发工程质量问题和安全事故。
5. 标注文字：标注文字的错误可能包括文字信息错误、标注方式不规范等。
这将导致施工人员对设计意图的误解，可能导致工程进度延误和质量问题。
Solidworks中绘制工程剖视图的若干问题及解决方法
() 击 标 钮 ,成的 剖 图 图6 示 5单 图 按 ④ 生 半 视 如 所 .
- 一
i
口
i
:
国
图2 图5
() b
一
图3
2 绘制半剖视图的简便方法 要绘 制如图 4( ) a 所示零件 的半剖主视 图, 一般的绘 制方法是: 为模型文件建立一个新配置 ; 利用切除特征在剖 面位置切除模型一部分, 如图 4( ) b 所示 ; 在工程图属性对 话框中选 择新建的配置建立视 图;使用 插入伛 域剖面线" 为切除部分绘制剖面线 .[ 4 ]
了绘 制 半 剖 视 图 的 简便 方 法 .
.
给 出
关键词 Slw r od o s i k
工程剖视图
解决方法
S l to s t o lms a o t Dr wi g S ci n Vi ws i oi wo k o u i n o Pr b e b u a n e to e S l n d rs
() 3 选中这个多边形;
( ) 激活主视 图,绘制一个覆 盖主视 图半边的矩形 2
13 ,并且矩形的 1 边 与图形竖直中心线重合 ,如 图 5 24 2
() b 所示; () 3 选择矩形;
() 4 运行 插入( 程视 惭开的剖视 图" 】 = 命令[ , 3 出现 ]
断开的剖视图 属性管理器;
维普资讯
25 0 年4月 0
电 脑 学 习
第2 期
Slw rs 绘制工程剖 od o 中 i k 视图的
陈光霞
摘 要 针对 Slw r 动生成工程剖视图时. o i ok d s自 有的不符合中国制图标准这一不足. 给出了解决方法和技巧.另外
工程制图 剖视图 习题解答
P34-35习题解答
2008年1月
P34-1
P34-2
P35-3
P35-4
剖视图综合练习(A3图纸)参考答案
主视图采用
A-A 阶梯剖;
俯视图画成
外形视图;左
视图采用B-
B 半剖。
立体形状
P34-1:支架(方案一)返回方案二
方案二:
立体形状
主视图采
用A-A阶梯
剖;俯视图
采用局部
剖。
再加
一个B-B剖
视。
返回方案一
P34-1:支架立体图
返回
P34-2:支架：主视图、俯视图全剖，左视图局部剖
立体形状
返回
P34-2:支架立体图
返回
P35-3:泵体：主视图全剖，俯视图为A-A阶梯剖的半剖视，左视图半剖，再画一个B向的局部视图。
立体形状
返回
P35-3:泵体立体图
返回
P35-4:泵体：主视图半剖，俯视图外形视图，左视图全剖。
立体形状
返回
P35-4:泵体立体图
返回。
