锅炉试车计划

延长集团兴化节能及综合利用技改工程水汽车间锅炉系统联动试车方案编制人：日期：审核人：日期：批准人：日期：陕西延长石油兴化化工有限公司一、联动试车目的：1、对前期单体式车及分系统试车进行全面检验。

2、全面检验装置的设计、安装质量，考核装置运行的可靠性及合理性。

3、全面考核各转动设备及装置的运行状况、掌握装置及设备的运行特性。

4、检查界区进出管线介质的供应情况。

5、考核DCS控制系统联锁、报警、自动调节控制回路运行情况，考核检测系统及调节阀门运行的可靠性。

6、通过联动试车进一步训练操作运行人员的实际操作能力，为一次性开车成功打好基础。

7、全面检查装置在联动试车情况下存在的问题和缺陷，为今后装置长周期安全运行打下良好基础。

二、试车的组织指挥水汽车间联动试车领导小组组长：李延宏副组长：薛宏伟成员：郭锐丁涛王晓东白正石永三、试车应具备的条件及程序（一）、锅炉系统1 锅炉应具备的条件1.1 炉本体：安装、保温工作结束，楼梯、平台、栏杆完整。

炉水压、风压试验结束。

炉膛、烟风道内脚手架拆除，垃圾、杂物清理干净，所有工作人员撤出，各人孔、检查孔封闭。

1.2 烟风系统：安装、保温工作结束。

引、送、一次风机8小时分部试运工作结束，经检查、验收合格，签证办理完毕。

1.3 汽水系统：安装、保温工作结束，所有的支、吊架完善，弹簧吊架销子拆除，经检查验收合格。

水压试验的堵板拆除。

锅炉酸洗结束并合格。

1.4 燃气系统：安装、保温工作结束。

天燃气管路经打压试验合格，经过压缩空气吹扫。

吹扫蒸汽系统经吹扫合格。

1.5 制粉系统：安装、保温工作结束。

各磨煤机、给煤机的静态调试工作结束。

磨、给煤机及有关的附属设施经8小时分部试运结束。

1.6 输煤系统：安装工作结束，各附属设施经8小时分部试运结束，验收合格。

能随时给煤仓上煤。

原煤仓清理干净。

1.7 布袋除尘器系统：安装、保温工作结束，经检查验收合格。

各除尘灰斗内清理干净，能随时投入运行。

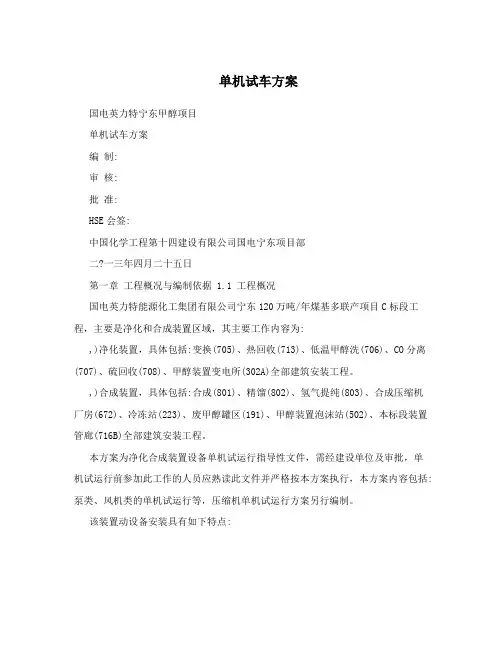

单机试车方案国电英力特宁东甲醇项目单机试车方案编制:审核:批准:HSE会签:中国化学工程第十四建设有限公司国电宁东项目部二?一三年四月二十五日第一章工程概况与编制依据 1.1 工程概况国电英力特能源化工集团有限公司宁东120万吨/年煤基多联产项目C标段工程，主要是净化和合成装置区域，其主要工作内容为:,)净化装置，具体包括:变换(705)、热回收(713)、低温甲醇洗(706)、CO分离(707)、硫回收(708)、甲醇装置变电所(302A)全部建筑安装工程。

,)合成装置，具体包括:合成(801)、精馏(802)、氢气提纯(803)、合成压缩机厂房(672)、冷冻站(223)、废甲醇罐区(191)、甲醇装置泡沫站(502)、本标段装置管廊(716B)全部建筑安装工程。

本方案为净化合成装置设备单机试运行指导性文件，需经建设单位及审批，单机试运行前参加此工作的人员应熟读此文件并严格按本方案执行，本方案内容包括:泵类、风机类的单机试运行等，压缩机单机试运行方案另行编制。

该装置动设备安装具有如下特点:本装置内动设备为70台泵，其中离心泵为62台，液下泵4台，柱塞泵2台，螺杆泵2台。

最大泵为甲醇贫液泵(P021605A/B)的进口压力为0.06MPa，出口压力为7.2MPa;最高转速为2960r/min(<3000r/min);最大功率为1250KW。

机泵单体试车分2种方式进行，一种采用与机泵连接的塔、槽为临时贮槽，以泵的进出口管道为主要连接管，必要时用钢管或塑料软管加以连通，让试车泵组成简单的闭合回路，进行试车。

另一种方式，用3~5mm钢板制作一个上部敞口的矩形水箱，将泵的进出口管线接至水箱，在短距离内形成循环回路，进行泵的试运行。

1.2 编制依据2.1宁东甲醇项目净化合成装置安装工程施工图。

2.2 机泵设备随机技术文件2.3施工及验收规范(1)《压缩机、风机、泵安装工程施工及验收规范》(GB50275-2010)(2)《机械设备安装工程施工及验收规范》(GB50231-2009)第1页共20页(3)《工业金属管道工程施工规范》(GB50235-2010) (4)《工业安装工程质量检验评定统一标准》 (GB50252-2010) (5)《石油化工工程建设交工技术文件规定》(SH3503-2007)第2页共20页第二章主要实物量2.1本装置主要实物工程量泵类设备一览表技术特性序主要性数设备名称设备位号制造厂压力Mpa 流量m3/h 介质介质温扬程轴功转速号能量名称度 /米率KW rpm 入口出口设计正常705江苏双达泵阀集1 1#工艺热冷凝液泵 P021501A/B 离心式 2 冷凝液 182 128 5.97 7 110 90 70.1 2900 团江苏双达泵阀集2 2#工艺热冷凝液泵 P021502A/B 离心式 2 冷凝液 184 98.2 6.19 7 153 127.6 59.3 2900 团江苏双达泵阀集3 低温凝液泵 P021504A/B 离心式 2 冷凝液 60 45.6 0.19 0.6 10 6.07 3.55 2900 团江苏双达泵阀集4 脱氧槽给水泵 P021505A/B 离心式 2 脱盐水 127.81 47.88 0.31 0.7 50 40.5 12.54 1450 团706 5 甲醇富液泵? P021601A/B 离心式 2 大连深蓝泵业甲醇 -62.91/60 60 0.428 0.99 437 364.1 88.6 2950 6 甲醇富液泵? P021602A/B 离心式 2 大连深蓝泵业甲醇 -36.25/60 85 0.191/0.217 0.93 483 402.7 128.6 14757 甲醇富液泵? P021603A/B 离心式 2 大连深蓝泵业甲醇 188.4 1.18 453 377.5 284 1475 -37.65/60 0.209/0.2258 甲醇富液泵? P021604A/B 离心式 2 大连深蓝泵业甲醇 31.87/60 1690.201/0.221 1.5 492 410 253 1475 9 甲醇贫液泵 P021605A/B 离心式 2 福斯流体控制有甲醇 47.85/60 956.5 0.063/0.031 7.2 493 410.5 1250 2965 第3页共20页限公司甲醇/水分离塔回流10 P021606A/B 离心式 2 大连深蓝泵业甲醇 100/120 67 0.29/0.304 0.76 107 88.2 19.4 2950 泵11 热再生塔回流泵 P021607A/B 离心式 2 大连深蓝泵业甲醇 40.03/60 48.6 0.23/0.25 0.6 26 13.2 4.8 2950 12 尾气洗涤水泵 P021608A/B 离心式 2 大连深蓝泵业甲醇 15.93/60 53.6 0.075/0.09 0.56 4 3 2.3 2950甲醇和13 甲醇地下槽泵 P021609 离心式 1 大连深蓝泵业 -65/75/80 83.6 0.054 0.56 18 15 15.6 2900 水801 14 洗涤水泵 P022001A/B 柱塞泵 2 重庆水泵厂脱盐水 0.454 9.18 1 7.5 1480802 15 加压塔进料泵 P022101A/B 离心式 2 江苏飞跃甲醇 82.5 ? 183.9 0.209 1.49 121.6 160 2980 16 预精馏塔回流泵 P022102A/B 离心式 2 江苏飞跃甲醇 66.6 ? 82.1 0.154 0.68 82.54 37 2950 17 加压塔回流泵 P022103A/B 离心式 2 江苏飞跃甲醇 132.64 ? 108 0.891 1.5 169.4 110 1480 18 汽提塔进料泵 P022104A/B 离心式 2 江苏飞跃水 117 ? 66.8 0.245 0.75 15.96 11 2930 19 汽提塔废水泵 P022105A/B 离心式 2 江苏飞跃水 40 ? 63 0.141 0.67 16.46 11 2930 20 事故甲醇泵 P022106 离心式 1 江苏飞跃甲醇 40 ? 45.9 0.0730.34 120 37 2950 21 精甲醇泵 P022107A/B 离心式 2 江苏飞跃甲醇 40 ? 63 0.087 0.48 194.4 46.3 2970 22 常压塔回流泵 P022108A/B 离心式 2 江苏飞跃甲醇 40 ? 94 0.131 0.77 152 56.4 2970 23 汽提塔回流泵 P022109A/B 离心式2 江苏飞跃甲醇 40 ? 87.4 0.124 0.71 13.92 16.7 2930 24 常压塔侧线采出泵P022110A/B 离心式 2 江苏飞跃甲醇 40 ? 70 0.226 0.68 2.15 3.5 2900 甲醇和25 废液泵 P022111 离心式 1 江苏飞跃 40 ? 54.1 0.071 0.4 40 11.2 2930 水甲醇和26 粗甲醇进料泵 P022112A/B 离心式 2 江苏飞跃 40 ? 81.6 0.091 0.64 106.7 36.8 2970 水27 废液坑泵 P022114 离心式 1 40 ?803第4页共20页28 脱盐水泵 P022201A/B 离心式 2 成都赛普瑞兴 2.5 29 脱盐水泵P022251A/B 离心式 2 成都赛普瑞兴 2.5191A/B 30 废甲醇泵 P025501 离心式 1 江苏飞翔泵业甲醇 45? 75 0.001 0.56 100 30 2900 31 甲醇油泵 P025502 离心式 1 江苏飞翔泵业甲醇 40 ? 64 0.001 0.5 60 16.6 2900 32 碱液泵 P025503 离心式 1 江苏飞翔泵业碱液 40 ?42 0.032 0.6 15 7.1 2900单吸蜗33 碱液卸料泵 P025505 式，带诱1 江苏飞翔泵业碱液 40 ? 28 0.002 0.4 58 9.1 2900导轮34 丙烯泵 P025504 离心式 1672 35 润滑油泵 P022052A/B 螺杆泵 2 天津泵业润滑油 1.07 44 37 2960 36 事故润滑油泵 P022053 螺杆泵 1 天津泵业润滑油 0.25 13.8 5.5 2960 37 冷凝液泵 P022051A/B 离心泵 2 浙江水泵总厂冷凝液713 38 工艺密封水泵 P024901A/B 离心泵 2 大连深蓝锅炉给39 中压锅炉给水泵 P024902A/B 离心泵 2 大连深蓝 800 230 2950 水40 低压锅炉给水泵 P024903A/B 离心泵 2 大连深蓝合计 70第5页共20页第三章机泵试车流程尽可能利用装置中塔类或容器类设备与泵的进出口连接的现成管道组成泵的试车循环线路，以减少临时管路的连接工作量。

一、概述锅炉附属设备安装是河南神马尼龙化工有限责任公司20万吨尼龙66盐热电站一台240t/h循环流化床蒸汽锅炉工程的附属项目。

锅炉主要附属设备包括一、二风机，返料风机，引风机，给煤机、冷渣机、给水泵、振动给料机、破碎机等（都属于国产设备）。

二、主要技术参数（1）一、二次风机进气方向：轴向转速：1490r/min进口流量：134697m3/s 进口温度：30℃全压：11108Pa 电机额定功率：560KW（2）返料风机型号：L82WDA 出口静压：19.6KPa流量：164 m3/min 电机功率：90KW主轴转速：990 r/min（3）引风机1流量：242000 m3/s 介质温度：135℃全压：23500Pa 转速：1480 r/min最大轴功率：580KW 电机功率：710KW（4）冷渣机传动方式：滚筒驱动入料温度：≤1000℃出料温度：≤100℃滚筒转速：0.6~6.0 r/min调速范围：1.0~6.0 r/min 配套电机功率：11.0KW配套减速器型号：ZQ50 冷却水进口温度：≤25℃冷却水出口温度：≥60℃（5）给煤机输送介质：煤流量范围：0~30t/h皮带转速：0.03~0.3m/s (变频调速)主电机功率：MNA T77—Y（4KW）—4P—56.92—M4—270°清扫电机功率：SBD50—1.1KW—91—P—ф40 右旋2检验精度：±0.5%（6）主给水泵型号：2DG－5 主轴转速：2980 r/min电机功率：710KW 流量：270m3/h扬程：603m（7）破碎机型号：DZ4PG250 电机功率：110KW生产率：250t/h（8）振动给料机配电机功率：1.5KW 入料粒度：≤300mm出力：250t/h三、编写依据1.核五院提供的施工现场平面安装图2.《机械设备安装工程施工及验收通用规范》GB 50231-9833.锅炉附机使用说明书4.《电力建设施工及验收技术规范－锅炉机组篇》DL/T 5047－95四、单机试运转前准备工作（1）机械的试运行必须在该设备安装结束，有完整的安装记录，并经验收合格后方能进行。

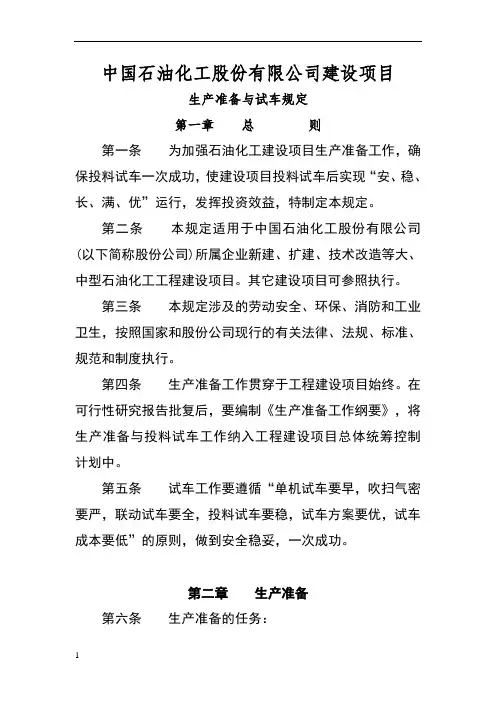

中国石油化工股份有限公司建设项目生产准备与试车规定第一章总则第一条为加强石油化工建设项目生产准备工作，确保投料试车一次成功，使建设项目投料试车后实现“安、稳、长、满、优”运行，发挥投资效益，特制定本规定。

第二条本规定适用于中国石油化工股份有限公司(以下简称股份公司)所属企业新建、扩建、技术改造等大、中型石油化工工程建设项目。

其它建设项目可参照执行。

第三条本规定涉及的劳动安全、环保、消防和工业卫生，按照国家和股份公司现行的有关法律、法规、标准、规范和制度执行。

第四条生产准备工作贯穿于工程建设项目始终。

在可行性研究报告批复后，要编制《生产准备工作纲要》，将生产准备与投料试车工作纳入工程建设项目总体统筹控制计划中。

第五条试车工作要遵循“单机试车要早，吹扫气密要严，联动试车要全，投料试车要稳，试车方案要优，试车成本要低”的原则，做到安全稳妥，一次成功。

第二章生产准备第六条生产准备的任务：（一）组织准备；（二）人员准备；（三）技术准备；（四）物资准备；（五）资金准备；（六）营销准备；（七）外部条件准备。

第七条组织准备（一）建设项目在可行性研究报告批复后，建设单位要组建生产准备机构，编制《生产准备工作纲要》，根据工程建设进展情况，按照精简、统一、效能的原则，负责生产准备工作。

（二）建设单位应根据总体试车方案的要求，及时成立以建设单位领导为主，总承包（设计、采购、施工）、监理等单位参加多位一体的试车领导机构，统一组织和指挥有关单位做好单机试车、联动试车、投料试车及生产考核工作。

（三）根据设计要求和工程建设进展情况，按照现代化管理体制的要求，建设单位要适时组建各级生产管理机构，以适应生产管理的实际需要。

（四）对合资企业或引进装置从组织准备开始就要力争掌握工作主动权。

第八条人员准备（一）建设单位应在总部初步设计批复确定的项目定员基础上，编制具体定员方案、人员配置总体计划和分年度计划，适时配备人员。

（二）项目所需人员以单位内部调配解决为主，内部调配难以满足需要的，经总部有关部门批准，可通过系统内调剂及适量录用普通高等院校、高职学校等毕业生补充。

燃气锅炉试车方案第一章燃气锅炉试车方案第一节空气风机、燃气增压风机试车方案一、目的风机安装完毕之后，需要对其进行调试工作，主要是检查风机的安装质量，检查设备的机械性能，检验设备的运转稳定性。

二、风机型号#鼓风机电机参数：N=55KWn=1450电压：380V增压风机电机型号：N=37kw电压：380vn=2950三、试车前准备工作检查设备、工艺管线、电气仪表安装完毕，验收合格，具备使用条件。

—保持风机房室内卫生，风机周围无杂物。

照明可以随时投入使用，安全措施到位，消防设施准备齐全。

准备试车所用的工具（测温仪、测振仪）、劳保用品等。

检查增压风机的地脚螺栓和各连接部件的紧固情况。

检查轴承润滑脂是否符合设备要求，填装量是否合适。

检查燃气增压风机的轴承冷却水是否畅通。

关闭增压风机的出、入口阀门，打开增压风机的放空阀。

确定单体试车要求所有相关人员必须到场，并做好相关记录。

$四、电机的单试断开电机与风机之间的连接，并盘动电机转子，应轻松灵活。

电气专业测绝缘合格后联系送电，然后点动电机确定其旋转方向与设备运转方向一致。

启动电机，检查电机声音是否正常，电机温升是否正常，电机振动情况是否正常，每半小时记录一次。

运转4小时，检查电机轴承温度不大于70℃，电机温度不大于60℃，电流表指示正常且无异常现象，即确认该电机试车合格，然后停止电机。

五、风机的空载试车确认电机单体试车合格,将电机与风机的联轴器连接好。

！手动盘车3—5圈，风机无磨擦声及卡阻现象并转动自如，然后装上安全罩。

关闭增压风机的进、出口阀门，打开增压风机出口管道上的手动放空阀。

点动试车，确认增压风机无异常现象后，启动增压风机进行空负荷运转30分钟。

在增压风机运转期间，注意增压风机运转有无异常声音，电机电流、轴承温升及润滑情况是否符合规定，地脚螺栓和风机各连接部位有无松动现象，观察增压风机及电机的振动情况。

检查无异常，即可进入负荷试车。

六、风机的负荷试车将增压风机的出口压力提至运行的25%运行10分钟，然后满负荷运行8小时。

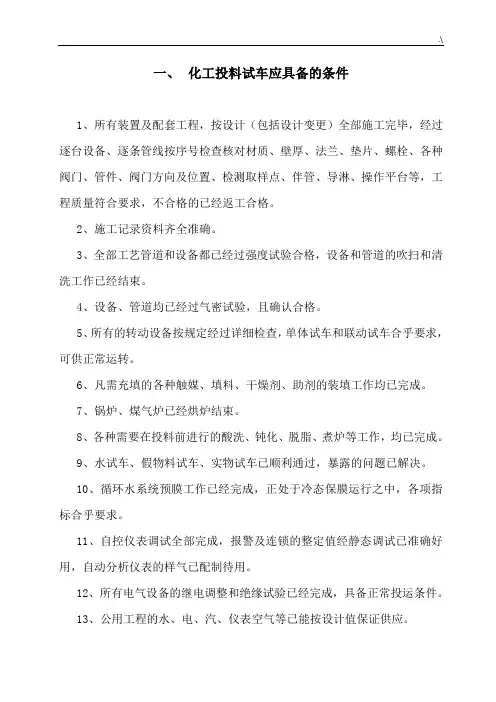

一、化工投料试车应具备的条件1、所有装置及配套工程，按设计（包括设计变更）全部施工完毕，经过逐台设备、逐条管线按序号检查核对材质、壁厚、法兰、垫片、螺栓、各种阀门、管件、阀门方向及位置、检测取样点、伴管、导淋、操作平台等，工程质量符合要求，不合格的已经返工合格。

2、施工记录资料齐全准确。

3、全部工艺管道和设备都已经过强度试验合格，设备和管道的吹扫和清洗工作已经结束。

4、设备、管道均已经过气密试验，且确认合格。

5、所有的转动设备按规定经过详细检查，单体试车和联动试车合乎要求，可供正常运转。

6、凡需充填的各种触媒、填料、干燥剂、助剂的装填工作均已完成。

7、锅炉、煤气炉已经烘炉结束。

8、各种需要在投料前进行的酸洗、钝化、脱脂、煮炉等工作，均已完成。

9、水试车、假物料试车、实物试车已顺利通过，暴露的问题已解决。

10、循环水系统预膜工作已经完成，正处于冷态保膜运行之中，各项指标合乎要求。

11、自控仪表调试全部完成，报警及连锁的整定值经静态调试已准确好用，自动分析仪表的样气已配制待用。

12、所有电气设备的继电调整和绝缘试验已经完成，具备正常投运条件。

13、公用工程的水、电、汽、仪表空气等已能按设计值保证供应。

14、所有化验分析设施、标准溶液制备等已备妥待用。

15、全厂所有的安全消防设施，包括安全电网、安全罩、盲板、防爆板、避雷及静电设施、防毒、防尘、事故急救设施、消防栓、可燃气体检测仪、火灾报警系统等都已安装完毕，经检查试验合格，并有专人负责。

16、贮运系统经检验已无问题，有关计量仪器已经标定可供使用。

17、化工原材料、燃料及辅助化工原料、润滑油脂等已备齐，质量符合设计要求，且已运至指定地点。

18、设备、管线的保温和防腐工作已经完成，并要对设备、管道、阀门、电气、仪表等，均用汉字或代号将位号、名称、介质、流向标记完毕。

19、生产指挥系统及装置内的通讯设施已能正常使用。

20、机、电、仪三修设施都已完工并投入使用，有关部门已组成强有力的检修保镖队。

《试生产方案》一、方案编制目的为了组织协调生产线各装置之间包括上下游装置之间，主要生产装置和公用工程装置之间的相互配合关系，验证工艺设计可行性，设备的可靠性，安全设施的有效性，安全顺利而又最经济的本项目的生产设施，制定本试车方案。

二、工程概况。

三、工程进展项目于xxx年5月开工，建设xxx等工程，于xxx开始进行设备安装。

xxx，项目土建工程、设备安装已基本完成：1、总平规划设计。

委托xx设计院进行规划设计。

2、委托xx安全评价检测中心进行项目安全预评价。

3、厂房设计委托xx公司进行设计。

4、土建工程由xx建筑有限公司施工。

5、特种设备由xx设备安装有限公司进行安装，并经xx质量技术检测中心检验合格，取得特种设备使用许可证，其它设备和水电管线由浙江宏宇建筑有限公司施工安装，并经我公司验收合格。

6、消防设施经xxx县消防大队验收合格。

7、防雷防静电设施经xx防雷设施检测所检验合格。

四、生产准备工作1、人员组织准备。

实行厂长目标责任制，厂长对工厂从迁建到工程全部交工验收的全过程负责。

设立生产机构，负责抓好各项生产准备工作，按设计定员和岗位技术标准有组织管理经验的干部和有实际操作经验的专业对口的技术人员、工人为骨干。

生产厂长俞先周在工厂开工时就进厂，负责设计审查、施工监督和生产准备工作。

操作工、维修工、主要岗位的操作、维修人员，聘用老厂有实际操作经验的工人。

2、技术准备。

技术准备的任务是使生产人员掌握所有生产装置的技术，主要是工艺操作、工艺控制，设备维护使用、安全等四个方面，达到能独立指导和处理各种技术问题的要求。

编制了各种生产装置的工艺规程，岗位操作法、锅炉安全规程、岗位安全规程等一系列技术规程。

3、职工培训。

开展教育培训工作，使职工掌握工艺操作、掌握工艺控制、掌握设备维护使用、掌握安全。

对设备做到“四懂三会”，即懂结构、懂原量、懂性能、懂用途，会使用、会维护保养，会排除故障。

4、安全准备。

建立安全管理体系，配备专职的安全技术人员、管理人员，制度和健全了各项安全规章制度和安全操作规程，并对生产线进行了全面的检查：（１）所有设备、管道、阀门、电气、仪表等经过严格的质量检查，设备、管件、村料、制造安装质量符合设计要求，设计满足工艺要求。
