真空包装机操作、使用说明书真空包装机操作、使用说明书大江真空包装机械大江机械贸易说明书自述本说明书为整个系列真空包装机的使用说明书。
具体型号的使用说明请参照相关页面！具体机型：智能版型、普通型智能版型1 抽真空0~99S 充氮0~9.9S 加热0~9.9S冷却0~9.9S 电动开盖放气智能版型2 抽真空0~99S 充氮0~9.9S 加热0~9.9S冷却0~9.9S 放气智能版型3 抽真空0~99S 切丝0~9.9S 加热0~9.9S冷却0~9.9S 放气智能版型4 抽真空0~99S 加热0~9.9S 冷却0~9.9S放气普通型抽真空0~99S 加热0~9.9S 冷却0~9.9S放气●各机型动作原理，部结构，电器原理图，气路原理图，请根据机器功能参照相关页面！●以上为现有通用机型，特殊机型及定制机型不在此列，具体情况请联系设备制造商！目录说明书自述-------------------------------------- 1 目录-------------------------------------- 2 用途及特点-------------------------------------- 3 使用前准备-------------------------------------- 4 操作说明-------------------------------------- 7 气路原理图-------------------------------------- 9 电气原理图-------------------------------------- 11 故障分析-------------------------------------- 20用途及特点用途：本公司自发研制的全系列真空包装机具有功能优越，维护方便，操作简易，应用广泛等优点。
特别适用于复合薄膜或铝箔复合薄膜等软包装材料。
对固体、液体、粉状、糊状的食品，种子、芬芳物、药品、化工产品、电子产品、精密仪器仪表、稀有贵重金属等物品进行真空包装，或者真空后充入惰性气体包装。

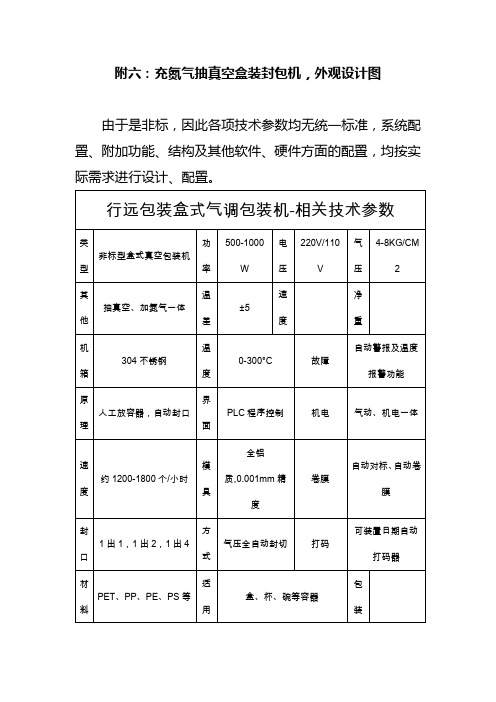

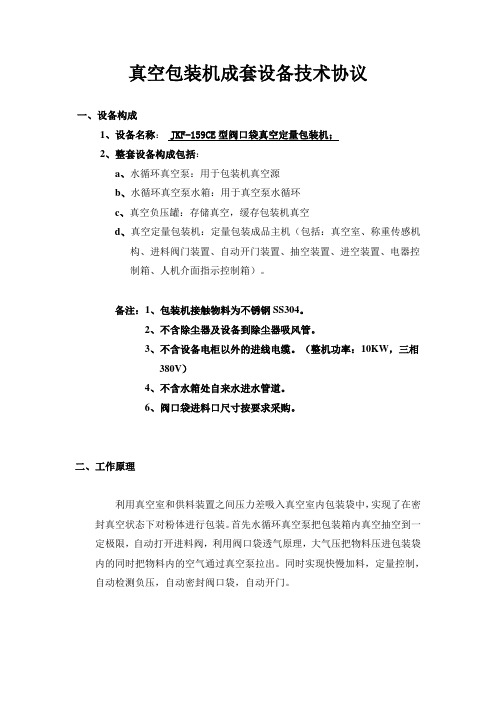

真空包装机成套设备技术协议一、设备构成1、设备名称：JKF-159CE型阀口袋真空定量包装机；2、整套设备构成包括：a、水循环真空泵：用于包装机真空源b、水循环真空泵水箱：用于真空泵水循环c、真空负压罐：存储真空，缓存包装机真空d、真空定量包装机：定量包装成品主机（包括：真空室、称重传感机构、进料阀门装置、自动开门装置、抽空装置、进空装置、电器控制箱、人机介面指示控制箱）。
备注：1、包装机接触物料为不锈钢SS304。
2、不含除尘器及设备到除尘器吸风管。
3、不含设备电柜以外的进线电缆。
（整机功率：10KW，三相380V）4、不含水箱处自来水进水管道。
6、阀口袋进料口尺寸按要求采购。
二、工作原理利用真空室和供料装置之间压力差吸入真空室内包装袋中，实现了在密封真空状态下对粉体进行包装。
首先水循环真空泵把包装箱内真空抽空到一定极限，自动打开进料阀，利用阀口袋透气原理，大气压把物料压进包装袋内的同时把物料内的空气通过真空泵拉出。
同时实现快慢加料，定量控制，自动检测负压，自动密封阀口袋，自动开门。
三、真空包装机定量包装工作流程1、设定包装重量，如：10kg2、人工装上阀口袋3、按下启动按钮，真空室门自动关闭4、出料口密封装置启动，密封阀口袋进口5、系统自动清零，检测室内真空度6、启动真空系统，达到预设真空度7、进料阀门打开，开始进料灌装8、系统检测真空度对阀门进行模拟量闭合达到快慢加料9、达到设定重量，进料阀门关闭，释放真空，进入大气10、真空室自动打开，包装完成。
四、真空定量包装成套设备技术说明1．包装设备功能及技术参数（1）包装物料名称：纳米粉；（2）单秤包装系统能力：80-120bag/h单袋重量：1～20Kg/bag称量误差：±0.2％-0.5%（3）包装袋：类型：阀口袋形式：多层透气纸袋尺寸：按纳米粉标准（4）设备运作条件运转时间：8000小时/年环境温度：-30～40℃（5）动力电源：AC380V±10% 50Hz±2% (三相四线)控制电源：AC220V±10% 50Hz±2%供气：(无尘,无油仪表气)压力: 0.4～0.6MPa耗气量：～0.4Nm3/min2、真空负压罐功能及技术参数1．尺寸：￠700mmX2000mm 0.9 M32．可承载：正压：8.4kg、负压：0.06MP、温度小于150C3．装有日本MSC数显真空压力表4．装有可承载内安全阀5．有厂家出示容器安全许可证6．真空软管与包装机联接3、水循环真空泵：型号:2BV型1．功率说明：AC380V±10% 50Hz±2% 7.5KW (三相四线)2．品牌：佛山东亚3. 排气量：5.1M3/min4．极限真空：-0.098MPa5．防护等级：IP546．噪音：69Db7．工作液流量：10L/min4、水循环真空泵水箱：型号:K1型1. 尺寸：￠500mmX800mm 0.2 M3 材质：ss202不锈钢2．配置自动阀门、手动球阀材质：铜3．水管为钢丝透明软管五、真空包装机主要设备功能及技术参数1、双段进料阀功能：控制进料及控制大小加料保证计量精度2、胀袋出料嘴功能：密封阀口袋口，气压大小可调，气囊装御方便，3、称重计量装置功能：物料由料仓通过大气压差(分大、小二个阶段)给料，进入称重计量装置，通过与称重料仓相连的称重传感器的称重仪表发出重量变化信号，并由称重仪表根据预定值控制给料装置的关闭。
外抽式真空包装机分类：500型外抽式真空包装机和600型外抽式真空包装机一.海鲜外抽式（充氮气）真空包装机可以抽真空也可以充气，具有抽气封口，直接封口，充气封口3个功能，是一款多功能的机器，包装袋封口尺寸不要大于45cm即可，外抽真空机没有体积的空间限制，使用范围广。
500型海鲜外抽式真空包装机操作方便，省力，快速，低价格，易维护等特点，可用于食品，医药，土特产，电器，百货等行业抽气、充气物品的包装。
1.机械结构：1、机身：500型海鲜外抽式真空包装机采用喷塑机身，外表美观耐用，容易清洗。
2、单面加热封口：W型条纹封口样式，封口效果更美观牢固；上下加热封口：封口时上下同时加热,可封牢四层铝箔袋；封口座外装,电热线、耐热布更换容易。
3、后盖开启容易，有油式、干式真空泵浦两种配置，噪音低、寿命长、效率高，免保养。
4、海鲜外抽式（充氮气）真空包装机气压式自动真空,封口操作，带手动出气嘴功能，可以做封口机使用。
5、可视真空时物品松紧度,适时停止真空运作并且同时封口。
可防止第一次使用时产品变形,并作为第二次调整之依据。
避免过度真空、产品破损；真空跳过功能，确保产品的安全。
2.适用范围：a) 500型海鲜外抽式真空包装机用于各类电子产品（半导体、电路板、电子成品等）及机金属加工件的真空包装，以防潮、防氧化变色。
b) 用于布料、棉羊毛制品的真空包装，以压缩包装体积，节省物流成本。
c) 用于食品中的海鲜、水果、盐渍物品、豆制品、果汁饮料、酒类饮料、矿泉水、纯净水、油类、护发用品、护肤品类、化妆品类、清洁、洗涤用品、酸奶、鲜奶、酱类、谷物等的真空包装，以防止氧化变质，延长保质期。
或充入氮气、二氧化碳等保护气，以保鲜保味，并可以防冲击。
3.机器参数：品牌：豫盛机械型号：YSJX-500电源：220V/50HZ热封功率：0.8KW泵功率：0.45KW封口宽度：500mm封口时间：0-6S抽气时间：0-99s可调充气时间：0-99S冷却时间：0-9S极限真空度：<=1.332KP形尺寸：550x350x430mm毛重/净重：40KG/34KGhttp://www.packys /Produc t_bzj.html二.600型外抽式真空包装机1.机器介绍：肉制品外抽式真空机只须按下真空盖即自动按程序完成抽真空、封口。
真空机操作（双室真空机参数）一、产品概述：真空包装机是一种新颖的包装机械。
它是将包装袋内抽成真空后，立即自动封口，使得袋内真空度高残留气体少，从而抑制细菌等微生物的繁殖，避免物品的氧化霉变和腐败，延长物品的储藏时间。
另外对于某些松软的物品抽成真空包装可缩小体积，便于运输和储存。
二、产品用途：真空包装机适用于采用复合薄膜袋对物品进行的密封包装，诸如对各类食品。
药品、土特产、水产品、化工原料、五金及电子元件等各种固态、粉状、糊状、液态物体进行抽成真空的密封包装，可有效防止物品因氧化和细菌繁殖引起的腐败和变质，从而达到延长物品保质和储存时间的目的。
三、技术参数：四、操作指南：（一）操作面板布局见上图，说明如下。
1.真空表2.时间和状态显示器，显示“——”为待机状态；显示：“口口”为放气状态；显示数字为抽气时间或热封时间设定状态（按下相应设置键），或者为相应运行过程的时间显示（依次为‘抽气’‘热封’）。
3.急停键。
在设定状态下按下该键，将保存设定并返回到待机状态；在运行状态下按下该键，将立即进入放气工作过程直至返回到待机状态。
4.抽气时间设定键。
在待机状态下，按一次该键，即进入真空时间设定，相应的指示灯闪烁，然后按增加或减少键即可进行时间设定：再次按下该键，返回到待机状态。
5.热封时间设定键。
在待机状态下，按一次该键，即进入热封时间设定，相应的指示灯闪烁，然后按增加或减少键即可进行时间设定，再次按下该键，返回到待机状态。
6.增加建。
在抽真空或热封时间设定状态下，按一次该键，数值加一：持续按下该键，数值将快速递增，即快速设定。
其他状态下，按下该键为操作错误并予以报警。
7.减少键，在抽真空或热封时间设定状态下，按一次该键，数值减一：持续按下该键，数值将快速递减，即快速设定。
其他状态下，按下该键为操作错误并予以报警。
8.低温指示灯。
9.中温指示灯。
10.高温指示灯。
11.热封温度设置键、按下该键可改变热封温度档位。
双室真空包装机使用使用说明书一、性能特点：下工作台面主要采用食品级不锈钢平面结构，既能方便清楚工作过程中滴落在工作台上的液体或杂物，又能防止因包装酸、碱、盐等物品而引起的腐蚀生锈。
上工作室主要采用食品级不锈钢材料，强度高，耐腐蚀。
加热元件全部安装在上工作室内，可避免受包装物品（特别是液体）的影响而造成的短路等故障，提高整机的可靠性。
其中DZ-500/2S、DZ-600/2S、DZ-400/2S、DZ-600/2S、DZ-700/2S、DZ-800/2S采用四连杆结构，有一个轮番工作的上工作室进行两个工位的作业，操作方便，效率高，节约能源。
几种机型的包装过程均是电器系统自动控制，对不同的包装要求及不同的包装材料，本机设有抽气时间、加热时间、加热温度等自选调节按钮，便于调整，以到达理想的包装效果。
•主要结构与工作原理：真空包装机主要由上工作室、下工作平台、机架、电气系统、真空系统五大部分组成。
工作过程：首先合盖，真空泵从工作室抽气，当达到预定真空度时，真空泵停止工作，加压阀打开，气囊充气，压条向下压紧封口处，同时通电加热，包装袋封口完备后放气阀通电打开，自动放气开盖完成一次工作循环。
二、调整与使用：（一）使用前的准备1、机器放置平稳，察看合盖是否顺利，松手后是否自动跳起，全自动设备除外。
2、配备适应机型要求的电源（除小型400/2L型号外大部分是380V)。
3、察看真空泵油面的位置是否达到要求（1/2-3/4),如不正确应加油或放油调整。
4、将本机良好接地。
5、接通电源，打开电源开关，合盖2-3秒钟，察看真空泵运转是否正常。
（如不抽气，很可能真空泵电机反转，应调换三相电源线中的任意两相线。
）运转正常后按自己要求正常工作即可。
（二）使用前的调整设置真空、加热、冷却、放气时间按下设置按键，通过调节VA,来设置真空，封口，冷却，放气时间。
真空时间根据产的要求来设置，一般调节范围在10~40秒之间；封口时间根据包装袋材质的不同调节范围在1.5-2.5秒之间；冷却和放气时间出厂前都已经设置完毕，时间在2秒左右。
真空包装机操作规范
1.检查基本参数：真空时间：10.0s
充气时间：2.0s
封口时间：1.0s（封口时间切忌不能大于2.5s，否则会造成设备故障）
冷却时间：3.0s
2．将准备封口的胶袋放置在风口位置，真空嘴硬置于袋口中，将袋口向两侧拉平不要有褶皱之处
注意！手不得放进压杆下！以防误触脚踏开关，照成伤害。
3．点动脚踏开关一次，压杆将会压紧胶袋，确认包装袋位置摆放正确，将包装物靠近抽泣嘴1.5-2.0cm的距离。
4. 再按一次脚踏开关，机器自动运行设定好的程序，完成封口。
操作过程中如果遇到意外可以按下紧急按钮或关闭电源开关。
小心！在使用机器时请不要弯腰，以免造成伤害。
真空包装机技术规格一、设备功能（模块）描述:
（一）设备名称：真空包装机DZD1200 （二）设备技术要求（供应商填写栏位内容为设备最终验收标准）：
1、设备功能要求：封切、热缩功能，同时兼顾湿度卡、干燥剂的包装
2、设备基本要求：
3、电气要求：
4、安全装置要求：
5、设备稳定性要求：
（三）工艺技术规范（供应商及评估单位依照设备能力进行填写，验收以供应商提供能力为标准进行验收）1、通用参数：（此项目在双方共同约定的验收方法下未达到供应商承诺能力的，双方协商处理）
（四）设备自动化连线规范（参数采集以及设备连线分为PC、PLC两种模式，优先考虑PLC模式，双方协商沟通一致后供应商方可选择PC模式；供应商及评估单位依照设备能力进行填写，验收以供应商提供能力为标准进行验收，供应商需提交验收工具，如无实际生产环境，可通过模拟仿真方式进行验收）
1、PLC类设备连线要求（此项目在双方共同约定的验收方法下未达到供应商承诺能力的，双方协商处理）
供应商确认：日期：相关部门确认：
技术中心确认：日期：总经理确认：
