《汽车常用金属材料 .》.ppt

二、有色金属材料
(一)铝及铝合金
铝及铝合金的密度小，属轻金属，在地球上的储量丰富，可以说居金属 元素之首。有关试验说明，若采用铝合金制造汽车的缸体和车身，整个汽车 的自重可减轻40％。
应用于轿车上的铝合金以铸铝为主。发动机部分气缸体是大尺寸的铝铸 件，采用铝铸件的还有曲轴箱、气缸盖、活塞、滤消器和发动机架等，尤其 是活塞几乎都用铝合金。
3.可锻铸铁
可锻铸铁是由白口铸铁经石墨化退火得到的一种具有团絮状石墨的铸铁， 其中碳以团絮状石墨形式存在。常用于制造汽车、拖拉机的薄壳零件、低压 阀门和各种管接头等。
4.球墨铸铁
球墨铸铁是将铁液经过球化处理而使石墨大部分或者全部呈球状的铸铁。 用球墨铸铁可制造一些受力复杂而强度、韧性及耐磨性要求高的零件。
2.合金结构钢 合金结构钢是在碳素结构钢的基础上加入合金元素而得到的钢。
3.合金工具钢 合金工具钢是在碳素工具钢的基础上加入合金元素制成的。加入了合金
元素，使得合金工具钢热处理性能得到了改善，因而提高了材料的热硬性、 耐磨性。这类钢常用来制造各种量具、模具和切削刀具，也可对应地分为量 具钢、模具钢和刃具钢，其化学成分、性能和组织结构也不同。
(二)铜及铜合金
铜是人类发现和使用最早的金属。在汽车工业所用有色金属材料中，铜 合金用量仅次于铝合金。
常用金属材料
金属材料是目前汽车上应用最广泛的工程材料。工业上，通常把金属材 料分为两大类：黑色金属和有色金属。黑色Байду номын сангаас属是指钢铁材料，有色金属是 指除铁材料以外的其他所有金属材料，如铝、铜、镁及其合金。
一、黑色金属材料 (一)碳素钢
碳素钢又称碳钢，是含碳量小于2.11%，并含有少量硅、锰、磷、硫等 杂质元素的铁碳合金。 1.碳素钢的分类

铝合金
铸造铝合金
铸造铝合金是一种轻质、高强度的铝合金材料，具有较好的 铸造性和机械加工性能。它广泛应用于汽车发动机气缸体、 变速器壳体等部位。
变形铝合金
变形铝合金是一种经过热轧、冷轧、挤压等工艺处理的铝合 金材料，具有较好的强度和塑性。它广泛应用于汽车车身板 材、加强件等部位。
铜合金
黄铜
黄铜是一种由铜和锌组成的合金 ，具有较好的塑性和加工性能。 它广泛应用于汽车水箱散热器、 连接管等部位。
青铜
青铜是一种由铜和锡组成的合金 ，具有较好的强度和耐腐蚀性。 它广泛应用于汽车轴承、齿轮等 部位。
02
非金属材料
塑料
聚乙烯（PE）
柔韧、无毒、易加工，常用作汽车内部零件和外部装饰件。
聚丙烯（PP）
强度高、耐热性好、比重轻，常用作汽车内部零件和外部装饰件。
聚氯乙烯（PVC）
硬质、耐腐蚀、易加工，常用作汽车外部装饰件。
03
02
抗疲劳性能好
CFRP具有较好的抗疲劳性能，能够 承受交变应力的作用。
生产效率高
CFRP的生产周期短，能够实现快速 生产。
04
金属基复合材料（MMC）
高强度
MMC具有较高的强度和刚度，能够承受较 大的应力和冲击。
良好的导热性
MMC具有较好的导热性，能够满足汽车零 件的散热要求。
耐磨性好
MMC具有较好的耐磨性，能够满足汽车零 件的耐磨要求。
强度高
GFRP具有较高的强度和刚度， 能够承受较大的应力和冲击。
耐腐蚀
GFRP对酸碱盐等化学物质的腐 蚀具有较高的抵抗能力。
热稳定性
GFRP在高温下仍能保持其强度 和稳定性。
碳纤维增强塑料（CFRP）

金属材料在拉伸过程中断裂 前的最大伸长百分比。
金属材料抵抗硬物压入其表 面的能力。
金属材料在冲击或振动载荷 下的抗断裂能力。
物理性能
密度
金属材料的单位体积质量。
导热性
金属材料传导热量的能力。
比热容
金属材料吸收或释放热量的能力 。
电导率
金属材料传导电流的能力。
化学性能
热稳定性
金属材料在高温下保持其结构和 性质稳定的能力。
碳排放和能源消耗。
可持续发展要求金属材料具 有可回收性和再利用性，通 过改进材料性能和设计，提 高汽车钣金的回收利用率， 以减少对自然资源的依赖。
金属材料在汽车钣金中的创新与应用
随着科技的不断发展，金属材料在汽车钣金中的应用也在不断创新和拓 展。
新兴的金属材料如高强度钢、双相不锈钢、铝合金复合材料等，具有优 异的力学性能、耐腐蚀性和轻量化特点，能够满足汽车钣金对高性能材
其他金属材料
钛合金
钛合金具有高强度、低密度、良好的耐腐蚀性和高温性能，常用于汽车发动机 和排气系统。
镁合金
镁合金具有极高的比强度和比刚度，且质量轻，常用于汽车轮毂和壳体结构。
03
金属材料的性能与参数
力学性能
抗拉强度 屈服强度
伸长率 硬度 韧性
金属材料在拉伸载荷下的最 大承载能力。
金属材料在承受静态载荷时 发生永久变形的临界点。
变形铝合金
变形铝合金主要用于车身覆盖件和结 构件，如车门、引擎盖等。变形铝合 金可以通过轧制、挤压、拉伸等工艺 加工成各种形状和尺寸。
铜合金
黄铜
黄铜是一种由铜和锌组成的合金 ，具有良好的塑性和耐腐蚀性， 广泛用于汽车水箱和管道系统。
青铜
青铜是一种由铜和锡或铅等元素 组成的合金，具有较好的耐磨性 和抗腐蚀性，常用于汽车轴承和 齿轮。

1.2低合金高强度钢板 低合金高强度钢板的品种主要有含磷冷 轧钢板、烘烤硬化冷轧钢板、冷轧双相钢 板和高强度无间隙固溶冷轧钢板等。进行 车身设计时可根据板制零件的受力情况和 形状复杂程度来选择钢板品种。 含磷高强度冷轧钢板：这种钢抗拉强度 可达340～460MPa，比普通冷轧钢板提高 了15%～25%，其强度和塑性的平衡性较 好，即随着强度的增加伸长率和应变硬化 指数下降甚微，另外它的耐腐蚀性较好(比 普通冷轧钢板提高20%)，点焊性能也较好。

（一）、汽车钣金对金属材料的要求 在现代生活中，汽车既是工业、 农业乃至各行各业的最重要的交通运 输工具之一，也是人类日常生活中最 重要的活动工具之一。在使用过程中， 汽车往往在极其恶劣的环境中进行工 作，重载荷、高速度、高振动、高粉 尘，而且经常日晒雨淋，工作温度非 常悬殊，因而对汽车的钣金件特别是 钣金覆盖件，提出了较为严格的要求。

3、汽车材料的发展趋势 众所周知，要想保证汽车的安全和舒适就要增加 汽车车身的质量；要保证汽车的节能性和环保性就要降 低汽车车身的质量。从表面上看，这两方面是相互矛盾 的，但是在科学技术日新月异的今天，各种轻质材料的 开发与使用就很好的解决了这一问题，进而人们越来越 关注轻质材料了，轻质材料的生产工艺也越来越成熟了。 实践证明这些轻量化、高强度化、高防锈能力、好的加 工性能和减振性能的轻质材料不仅可以保证汽车的各项 性能要求又能有效地减轻汽车自身的质量。最新资料显 示，轻质材料的大量使用使得汽车自身质量与过去相比 减轻了20%～60%，预计在未来的10a内，轿车自身 质量还将继续减轻20%。

2、其他金属材料在汽车制造中的应用 2.1铝合金 与汽车用钢板相比，铝合金具有密度小(27g/cm3)、比 强度高、耐腐蚀、热稳定性好、易成型、可回收及再生等优点， 而且技术也较成熟。另外由于所有的铝合金都可以回收再生利 用，因此铝合金深受环保人士的欢迎。铝材料在汽车上的运用， 可以提高安全性，减轻车身质量。 由美国密歇根州铝业协会公布的2项研究表明：通过有选 择地采用铝材料不仅可以减轻车身的质量，而且可以提高其安 全性和燃料的使用效率。SUV车身设计中使用铝材料后，其性 能得到了提高，使用铝材料车身质量可以减轻40%，同时在 性能上，和传统使用钢材料能达到一致。因此铝质车身使SUV 成为大容量及轻质量的汽车，而这将适合新一代的“城市SUV” 性能要求。 (SUV指的是城市多功能车的英文(Sport Utility Vehicle)缩写意思，20世纪80年代起源于美国，是为迎合年 轻白领阶层的爱好而在皮卡底盘上发展起来的一种厢体车。离 地间隙较大，在一定的程度上既有轿车的舒适性又有越野车的 越野性能。)

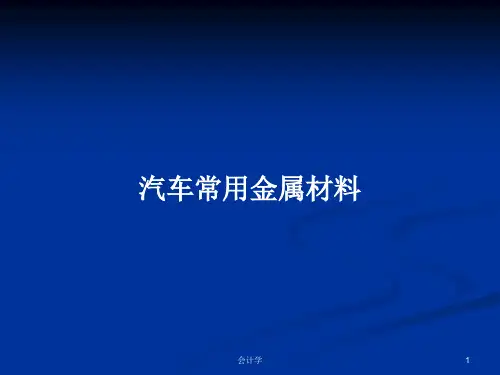

汽车常用金属材料
会计学
1
第十四章 汽车常用金属材料
第一节 金属的性能
金属材料:以一种金属元素为基体，加入其它金属元素 或非金属元素而形成的具有金属特性的材料。
大部分汽车零件是由金属材料制造的，因此，汽车的 性能很大程度上决定于金属材料的性能。
一、金属的机械性能
载荷：或称为外力、负荷，分为拉力、压力、扭
低。
4.硫 硫是随生铁、废钢和燃料进入钢中的有害元素。硫在钢中 不溶于铁，而以FeS形式存在，其熔点为1190℃。而FeS还会与Fe 反应形成熔点只有985℃的共晶硫化物（FeS－Fe）分布在晶界上， 当对钢铁材料进行轧制和锻造热加工时，由于钢材的热压加工 温度均高于共晶硫化物温度，从而造成共晶硫化物在晶界熔化 而引起钢材的开裂，这种现象称为“热脆”。
1. 布氏硬度
试验原理：用直径为D的淬硬圆钢球以规定的载荷FＰ压入被测 试材料表面，保持一定时间后，卸除载荷，测量被测材料的表面
压痕直径d和压痕球面积A，计算平均压力FＰ／A的大小作为材料
的布氏硬度指标，如图14-3所示。
布氏硬度试验时，钢球的直径Ｄ和载荷FＰ是根据被测试 材料的种类、性质和厚度，按国家标准（GB 231—84）的 规定选择，试验后用专门的刻度放大镜测出压痕直径d的大
由上述各阶段的应力——应变关系，可以得出几个机械性 能的强度指标：
弹性极限σe——金属材料抵抗弹性变形的最大应力。 屈服极限（屈服强度）σs——金属材料抵抗塑性变形的应力。 强度极限（抗拉强度）σb——金属材料抵抗塑性变形不致断 裂的最大应力。
以上三个强度指标具有重要的实际意义。例如，汽车上许多 零件都不允许产生过量的塑性变形，象气缸盖螺栓，就是以屈 服极限为设计依据。强度极限也是设计零件时的主要依据之一。

项目二 汽车常用工程材料
活动二 汽车常用金属材料
3. 常用碳钢的牌号、性能及主要用途 1）碳素结构钢。这类钢的牌号由代表屈服点的字母“Q”、屈服点值（单位 MPa）、质量等级（分为A、B、C、D四级，A级质量最低，D级质量最高）、脱氧 方法符号（F为沸腾钢，Z为镇静钢，B为半镇静钢）按顺序排列组成。例如Q235— AF，表示屈服强度为235MPa的A级质量的碳素结构钢，属于沸腾钢。
影响。
项目二 汽车常用工程材料
任务二 汽车常用金属材料
硫
磷
锰
硅
项目二 汽车常用工程材料
任务二 汽车常用金属材料
2. 碳钢的分类
1）按碳含量分类： ① 低碳钢 含碳量wc＜0.25％ ② 中碳钢 含碳量wc＝0.25％～0.6％ ③ 高碳钢 含碳量wc＞0.6％
2）按质量分类（主要根据有害杂质硫、磷的含量分类）： ① 普通碳素钢 含硫量wS≤0.05％，含磷量wP≤0.045％。 ② 优质碳素钢 含硫量wS、含磷量wP均≤0.035％。 ③ 高级优质碳素钢 含硫量wS≤0.02％，含磷量wP≤0.03％。
图2-2-8）。
球墨铸铁的牌号由球铁“QT”加两组数字表示，两组数字分别表示最低抗拉强度(MPa)和最小
伸长率，如QT400—18表示最低抗位强度为400MPa和最小伸长率18％的球墨铸铁。
球墨铸铁的牌号、性能、用途如表2-2-6所示
表2-2-6 球墨铸铁的牌号、性能及用途
项目二 汽车常用工程材料
1．表面淬火
钢的表面淬火是通过快速加热，将钢件表面层迅速加热到淬火温度，不等热量传到工件内层 就予以快速冷却下来的热处理工艺。
1) 火焰加热表面淬火 其工艺方法是利用可燃气体(如乙炔)的火焰将工件表面快速加热到淬火温度，然 后立即用水喷射冷却，通过控制火焰喷嘴的移动速度可获得不同厚度的淬硬层。此 法适用于单件或小批量零件的表面淬火。 2) 感应加热表面淬火

1）根据含碳形式的不同分类
白口铸铁
麻口铸铁
灰口铸铁

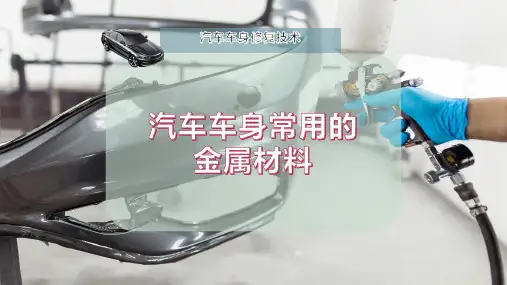

汽车车身常用的金属材料
1.1 汽车车身常用金属材料的种类
2）球墨铸铁
3） 可锻铸铁
1） 灰铸铁
2）根据石墨 形状的不同 分类
4） 蠕墨铸铁
5）合金黄色铸铁
汽车车身常用的金属材料
1.1 汽车车身常用金属材料的种类
2.钢
钢是含碳量在0.04%~2.3%之间的铁碳合金，是汽 车金属材料中应用较为广泛的一种，车身的许多 板件都用钢板制成。
（1）无缝钢管： 无缝钢管由整
块金属轧制而成， 断面上无接缝。
（2）有缝钢管：
有缝钢管又称 焊接钢管，用钢带 成型后焊接而成。
汽车车身常用的金属材料
1.2 汽车车身常用金属型材
3.型钢
型钢的种类很多，根据断面形状可分为简单断面型钢 和复杂断面型钢。简单的断面型钢有圆钢、方钢和角钢等 类型，复杂的断面型钢有槽钢和工字钢等。
1.1 汽车车身常用金属材料的种类
3.有色金属及其合金
通常把铁和铁碳合金称为黑色金属，而把黑色金属以外的 其他金属称为有色金属。
1.铝及铝合金铝：是银白色的轻金属，其熔点为660 ℃， 相对密度为2.7 g/cm3，具有良好的塑性、导电性、导热性 和耐蚀性。
2.铜及铜合金：纯铜呈紫红色，又称紫铜，其熔点为1 083 ℃，相对密度为8.9 g/cm3。纯铜具有很好的导电性、 良好的塑性和延展性，所以纯铜很适合于压力加工。
3.镁及镁合金：纯镁的熔点为650 ℃，密度为1.74 g/cm3， 是工业用金属中密度最小的一种。纯镁的化学性质很活泼， 冶炼比较困难，所以纯镁在工业上的应用比较晚。
汽车车身常用的金属材料
1.2 汽车车身常用金Leabharlann 型材薄钢板 厚钢板 特殊钢板

（一）、汽车钣金对金属材料的要求 ）、汽车钣金对金属材料的要求 在现代生活中，汽车既是工业、 农业乃至各行各业的最重要的交通运 输工具之一，也是人类日常生活中最 重要的活动工具之一。在使用过程中， 汽车往往在极其恶劣的环境中进行工 作，重载荷、高速度、高振动、高粉 尘，而且经常日晒雨淋，工作温度非 常悬殊，因而对汽车的钣金件特别是 钣金覆盖件，提出了较为严格的要求。
2.3铝基复合材料 2.3铝基复合材料 铝基复合材料质量轻、比强度高、比模 量高、抗热疲劳性能好及耐磨性好，是金 属基复合材料中应用最为广泛的一种材料。 例如，本田汽车公司开发成功的由不锈钢 丝增强的铝基复合材料的比强度和比模量 是基体铝合金的2 是基体铝合金的2倍，用这种材料制成的连 杆比起钢制连杆来，质量减轻了30%。 杆比起钢制连杆来，质量减轻了30%。
5．价格低廉，经济ห้องสมุดไป่ตู้用 对于汽车的任何构件，在满足工 作条件的情况下，都应考虑到经济性。 能用黑色金属的，不用有色金属；能 用有色金属的，绝不用贵重金属。汽 车钣金构件的寿命，应该与汽车其他 构件的寿命相适应。
（二）、汽车钣金材料的机械性能 ）、汽车钣金材料的机械性能 金属材料的机械性能是指金属材料在外力作用下 所表现出来的性能。它主要包括强度、塑性、弹 性、硬度和疲劳等。 1．强度 强度是指金属材料在静载荷的作用下抵抗 变形和破坏的能力。常用来衡量金属强度的指标 有屈服强度和抗拉强度。 1)屈服强度 1)屈服强度 屈服强度又称屈服极限。金属材料在外力 作用达到一定程度时，即使外力不再增加，而材 料的变形仍将继续，这种现象叫做“屈服” 料的变形仍将继续，这种现象叫做“屈服”。
2、其他金属材料在汽车制造中的应用 2.1铝合金 2.1铝合金 与汽车用钢板相比，铝合金具有密度小(27g/cm3)、比 与汽车用钢板相比，铝合金具有密度小(27g/cm3)、比 强度高、耐腐蚀、热稳定性好、易成型、可回收及再生等优点， 而且技术也较成熟。另外由于所有的铝合金都可以回收再生利 用，因此铝合金深受环保人士的欢迎。铝材料在汽车上的运用， 可以提高安全性，减轻车身质量。 由美国密歇根州铝业协会公布的2 由美国密歇根州铝业协会公布的2项研究表明：通过有选 择地采用铝材料不仅可以减轻车身的质量，而且可以提高其安 全性和燃料的使用效率。SUV车身设计中使用铝材料后，其性 全性和燃料的使用效率。SUV车身设计中使用铝材料后，其性 能得到了提高，使用铝材料车身质量可以减轻40%，同时在 能得到了提高，使用铝材料车身质量可以减轻40%，同时在 性能上，和传统使用钢材料能达到一致。因此铝质车身使SUV 性能上，和传统使用钢材料能达到一致。因此铝质车身使SUV 成为大容量及轻质量的汽车，而这将适合新一代的“城市SUV” 成为大容量及轻质量的汽车，而这将适合新一代的“城市SUV” 性能要求。 (SUV指的是城市多功能车的英文(Sport (SUV指的是城市多功能车的英文(Sport Utility Vehicle)缩写意思，20世纪80年代起源于美国，是为迎合年 Vehicle)缩写意思，20世纪80年代起源于美国，是为迎合年 轻白领阶层的爱好而在皮卡底盘上发展起来的一种厢体车。离 地间隙较大，在一定的程度上既有轿车的舒适性又有越野车的 越野性能。) 越野性能。)

• 金属材料经过不同的热处理可以获得不同 的金属性能。
热处理
热处理可按如下分类
普通热处理 表面热处理
表面淬火 化学热处理
退火
• 将钢件加热到一定温度后保温一定时间，随之缓慢冷却 下 来的一种工艺操作。
• 目的在于：降低刚的硬度，提高钢的塑性，改善加工性能， 细化晶粒，改善组织，消除应力，为以后热处理做准备。
不同的金属材料表现出来的机械性能是不一样的。衡量金属材料 机械性能的主要指标有强度、塑性、硬度、韧性和疲劳强度等。
金属的强度
强度是金属材料在外力作用下抵抗变形和断裂的能力，金属材料 的强度越大，表明承受的外力越大。按外力作用的方式不同，可分 为抗拉强度、抗压强度、抗弯强度和抗扭强度等。一般所说的强度 是指抗拉强度。它是用金属拉伸试验方法测出来的。
材料的断裂韧性
金属材料抵抗裂纹扩展断裂的韧性性能称为断裂韧性。断裂韧性与 其他韧性一样，综合地反映了材料的强度和塑性。
ห้องสมุดไป่ตู้
按化学成分分类
碳素钢
低
中
碳
碳
钢
钢
<0.25% 0.25%-0.6%
高 碳 钢
>0.6%
合金钢
低
中
高
合
合
合
金
金
金
钢
钢
钢
<5% 0.5%-10%
>0.6
二.钢的热处理
• 钢的热处理：将钢在固态下加热到一定温 度，进行必要的保温，然后以不同的速度 冷却下来，从而改变钢内部组织，获得所 需要的性能的一种工艺。
汽车车身常用材料性质_图文.pptx
汽车车身上常见的材料
• 金属材料：车身覆盖件、车架、底盘等

2．金属板材的焊接性能 焊接性能是指金属材料对焊接加工的适应性。金属材料的焊
接性能好， 则说明该金属材料易于用一般焊接方法与工艺施焊， 而且焊接时不易形成裂纹、气孔、夹渣等缺陷，其接头强度可 与母材相近。焊接性能差的材料必须用特定的方法与工艺进行 焊接。
3．切削加工性能
切削加工性能是指金属材料被切削加工的难易程度。金属材 料的切削加工性，不仅与材料本身的化学成分、内部组织有关， 还与刀具的几何参数等因素有关。工件硬度过高，刀具易磨损， 切削加工困难；硬度过低，容易粘刀，且不易断屑，加工后表 面粗糙。所以硬度过高或过低、韧性过大的材料，其切削性能 较差。
●可锻铸铁：由白口铸铁经长时间的高温石墨化退火而得到的一种 具有团絮状石墨的高强度铸铁。
●蠕墨铸铁：在灰铸铁中加入蠕化剂（钛镁合金等）和孕育剂（硅 铁）进行蠕化-孕育处理后，得到具有蠕虫状石墨的铸铁。
●合金铸铁：在灰口铸铁或球墨铸铁中加入一定量的合金元素而形 成的铸铁。
灰铸铁
球墨铸铁
2.钢
钢是含碳量在0.04%~2.3%之间的铁碳合金，是汽 车金属材料中应用较为广泛的一种，车身的许多 板件都用钢板制成。
3．冲击韧性
金属材料抵抗冲击负荷的能力，叫做冲击韧性。所谓冲击负 荷就是以很大的速度作用于零件上的负荷，如汽车的悬挂机构， 在汽车起步，制动或改变速度时，钢板弹簧、钢板吊耳均要受 到冲击。
4．硬度
硬度是指金属材料抵抗比它更硬物体压入其表面的能力，也 可以说是材料抵抗局部的变形能力。
硬度值是通过硬度试验机测定的。根据测定方汉的不同，硬 度可分为布氏硬度（HB）、洛氏硬度（HR）、维氏硬度（HV） 和显微硬度（HL）四种。汽车板料的硬度多用布氏硬度和洛氏 硬度两种方法表示。

高延展性 耐缺口敏感性
强度零件
保险杠、加强筋20
强度
冲击式横梁21 精选课件ppt
帽型深冲成形
低屈强比
4
除上述冲压性能外，高强度钢板还应具有对焊 接、涂装的适应性及良好的防锈性能。
冲压性和高刚性是难以并存的两种特性，但 是，在加工时柔软可有效地进行深冲，加工后通 过加工硬化等方法又恢复了强度，这就是汽车所 要求的高强度钢板。
范 围 板厚/（mm）
板宽/（mm）
双面、单面 30~90
0.7~2.3 610~1829
双面、单面 10~50
0.4~2.3 610~1829
双面、单面 10~30(40)
0.4~2.3 690~1550
双面、单面
下层(2)法同 上层2g/m2
精选课件ppt
6
表1-3 汽车用钢板的高强度技术概要
金属学原理
手段
固溶强化
添加Si、Mn
添加P
析出硬化
添加Nb、Ti、V
成形后时效硬化 添加N
冷轧组织
光整冷轧
恢复组织
不完全退火
快冷相变组织 碳素钢的淬火
固溶强化钢热理
精选课件ppt
适用钢板
热轧钢板 冷轧 热轧钢板 热轧钢板 冷轧钢板 冷轧钢板 冷轧钢板 热轧钢板
精选课件ppt
12
表1-5 汽车用表面处理钢板及其特点（一）
类别 特点
热浸镀钢板 （银亮合金）
铬酸锌表面 膜处理法
（1）
电镀钢板
（2）
改进型（3）
（4）
镀层材料及厚度
Zn-Fe合金 6μ
Zn2.8μ
Zn-Ni合金层 2.8μ+Fe系层0.2μ

2021/3/10
8
**合金结构钢
定义：在碳素结构钢的基础上加入合金元素而
得到的钢为合金结构钢
牌号：采用“两位数字+合金元素符号+数字” 的格式表示。例如：
思考：20CrMnTi 的含义
2021/3/10
9
按 性 能 分类 和 用 途 分
合金渗碳钢 合金调质钢 合金弹簧钢 滚动轴承钢
2021/3/10
以上为碳素结构钢及其在汽车上应用方面的部分内容
2021/3/10
7
2.合金钢及其在汽车上的应用
合金钢的分类 按用途分： a.低合金结构钢：主要用于制造工程结构的型钢和
钢筋。 b.合金结构钢：用于制造机械零件和工程构件**
c.合金工具钢：用于制造各种加工工具 d. 特殊性能钢：具有特殊性能的钢，如不锈钢
铝及其合金
非铁基金属材料
铜及其合金 轴承合金
2021/3/10
19
1. 铝及其合金
（1）铝：利用其良好的导热性能和抗腐蚀性，在
汽车上常用来制作散热和冷却装置
2021/3/10
散热器
蒸发器
20
（2）铝合金
铝合金分Al-Si系列、 AL-Cu系列、 Al-Mg和AI- Zn四种。 发动机部分汽缸体、气缸盖是铝铸件。常用用铝铸件的还有 曲轴箱、活塞、变速器壳体、发动机架等，其中活塞几乎 都用铝合金制造。
灰铸铁
铁
可锻铸铁
非 铁
球磨铸铁
基
铝及其合金
金
属
铜及其合金
材
料
轴承合金
低碳钢 中碳钢 高碳钢
2
1、非合金结构钢（碳含量＜2.11%） （1）普通碳素结构钢（普通碳素钢）

31
塑料和玻璃作为现代 生活中的必需品，在汽 车上的应用也十分广泛。 当车上的玻璃件和塑料 件破损后，修理人员怎 样鉴别、选配车用塑料 和玻璃的呢？
车 窗 玻 璃
车身塑料件
32
四、橡胶的性能
塑料是一种以有机合成树脂为主要组成的 高分子材料，它通常可在加热、加压条件下被 塑造或固化成型，得到所需要的固体制品，故 称为塑料。塑料的主要成分是有机合成树脂， 也可加入各种增强材料、填料、增塑剂、固化 剂、稳定剂、着色剂和阻燃剂等。
车用胶带的常用胶种有NBR和CR等。
30
三、橡胶在汽车上的应用
5、减振块 减振块主要用在汽车发动机、底盘等部
件上，用来防止和降低汽车行驶中的振动和 噪声。减振块按其材料的组合形式可分为纯 橡胶制品、塑料-橡胶复合制品及金属-橡胶 复合制品。
制造减振块的材料有天然橡胶、氯丁橡 胶，聚氨酯橡胶、丁腈橡胶等。
-
性，耐化学腐蚀性好
50～110 70～107
塑料中密度最小，耐热性好，有优良的电绝缘性，无毒 坚韧、质硬、刚性好，具有较好的综合性能，称为“塑料合金”
80～182 能承受载荷的热塑性塑料
34
四、橡胶的性能
常用塑料 （代号）
变形温度
聚甲基丙烯 酸甲酯 （PMMA）
70～98
聚甲醛（POM）
-
聚碳酸酯 （PC）
硬铝合金又称杜拉铝，基本上是Al-Cu-Mg 合金，还含有少量的Mn，硬铝合金强度高， 且可以进行时效强化，耐热性较好；但抗蚀 性差，常在其表面包一层纯铝以改善其抗蚀 性。
8
一、常用铝合金 3、超硬铝合金
超硬铝合金是Al-Cu-Mg-Zn合金。这类合 金是目前强度最高的铝合金，故称超硬铝。 缺点是高温强度、冲压性较差，抗蚀性很差， 可采取提高人工时效温度或包铝的方法来改 善。主要用作制造飞机结构中的重要材料。
