频谱分析与功率谱分析

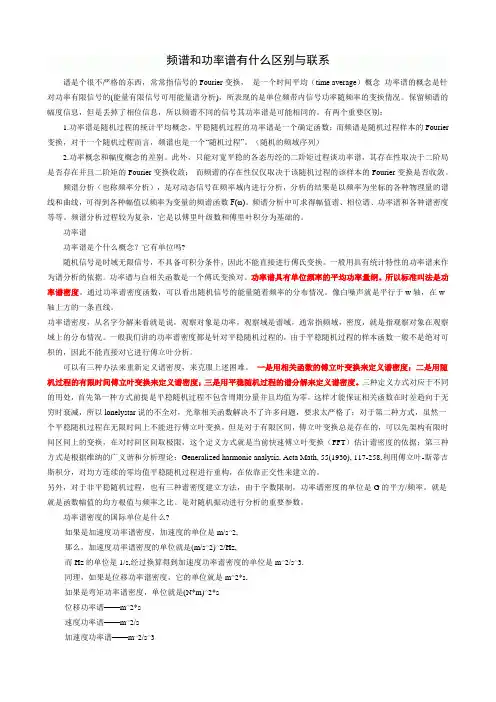

频谱和功率谱有什么区别与联系谱是个很不严格的东西，常常指信号的Fourier变换，是一个时间平均（time average）概念功率谱的概念是针对功率有限信号的(能量有限信号可用能量谱分析)，所表现的是单位频带内信号功率随频率的变换情况。

保留频谱的幅度信息，但是丢掉了相位信息，所以频谱不同的信号其功率谱是可能相同的。

有两个重要区别：1.功率谱是随机过程的统计平均概念，平稳随机过程的功率谱是一个确定函数；而频谱是随机过程样本的Fourier 变换，对于一个随机过程而言，频谱也是一个“随机过程”。

（随机的频域序列）2.功率概念和幅度概念的差别。

此外，只能对宽平稳的各态历经的二阶矩过程谈功率谱，其存在性取决于二阶局是否存在并且二阶矩的Fourier变换收敛；而频谱的存在性仅仅取决于该随机过程的该样本的Fourier变换是否收敛。

频谱分析（也称频率分析），是对动态信号在频率域内进行分析，分析的结果是以频率为坐标的各种物理量的谱线和曲线，可得到各种幅值以频率为变量的频谱函数F(ω)。

频谱分析中可求得幅值谱、相位谱、功率谱和各种谱密度等等。

频谱分析过程较为复杂，它是以傅里叶级数和傅里叶积分为基础的。

功率谱功率谱是个什么概念？它有单位吗?随机信号是时域无限信号，不具备可积分条件，因此不能直接进行傅氏变换。

一般用具有统计特性的功率谱来作为谱分析的依据。

功率谱与自相关函数是一个傅氏变换对。

功率谱具有单位频率的平均功率量纲。

所以标准叫法是功率谱密度。

通过功率谱密度函数，可以看出随机信号的能量随着频率的分布情况。

像白噪声就是平行于w轴，在w 轴上方的一条直线。

功率谱密度，从名字分解来看就是说，观察对象是功率，观察域是谱域，通常指频域，密度，就是指观察对象在观察域上的分布情况。

一般我们讲的功率谱密度都是针对平稳随机过程的，由于平稳随机过程的样本函数一般不是绝对可积的，因此不能直接对它进行傅立叶分析。

可以有三种办法来重新定义谱密度，来克服上述困难。

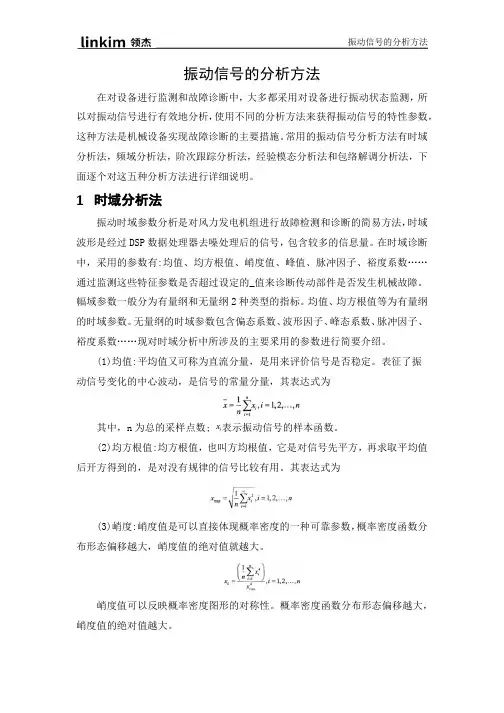

振动信号的分析方法在对设备进行监测和故障诊断中，大多都采用对设备进行振动状态监测，所以对振动信号进行有效地分析，使用不同的分析方法来获得振动信号的特性参数，这种方法是机械设备实现故障诊断的主要措施。

常用的振动信号分析方法有时域分析法，频域分析法，阶次跟踪分析法，经验模态分析法和包络解调分析法，下面逐个对这五种分析方法进行详细说明。

1时域分析法振动时域参数分析是对风力发电机组进行故障检测和诊断的简易方法，时域波形是经过DSP数据处理器去噪处理后的信号，包含较多的信息量。

在时域诊断中，采用的参数有:均值、均方根值、峭度值、峰值、脉冲因子、裕度系数……通过监测这些特征参数是否超过设定的_值来诊断传动部件是否发生机械故障。

幅域参数一般分为有量纲和无量纲2种类型的指标。

均值、均方根值等为有量纲的时域参数。

无量纲的时域参数包含偏态系数、波形因子、峰态系数、脉冲因子、裕度系数……现对时域分析中所涉及的主要釆用的参数进行简要介绍。

(1)均值:平均值又可称为直流分量，是用来评价信号是否稳定。

表征了振动信号变化的中心波动，是信号的常量分量，其表达式为其中，n为总的采样点数;表示振动信号的样本函数。

(2)均方根值:均方根值，也叫方均根值，它是对信号先平方，再求取平均值后开方得到的，是对没有规律的信号比较有用。

其表达式为(3)峭度:峭度值是可以直接体现概率密度的一种可靠参数，概率密度函数分布形态偏移越大，峭度值的绝对值就越大。

峭度值可以反映概率密度图形的对称性。

概率密度函数分布形态偏移越大，峭度值的绝对值越大。

除此之外，还有几种比较常见的时域参数，2频域分析法时域振动信号的频谱分析是目前所知的研究故障特征方法中基础的方法之一，可以在频谱中，获得比较全面的故障信息。

在频域中，主要从幅值频谱、功率频谱、倒频谱3个基本的频谱进行分析。

频谱的功能是用来分析原始信号中轴承内圈、外圈的固有频率和故障频率，以及齿轮箱齿轮互相哨合产生的哨合频率;倒频谱的功能是用于容易地获得频谱的边频带中的周期成分，并确定故障发生的位置。

自功率谱密度频谱
自功率谱密度和频谱是信号处理中常用的概念，它们都与信号的频率内容有关，但具有不同的特性和应用。

1.自功率谱密度（Auto-Power Spectral Density, PSD）：自功率谱密度是信号自相关函数的傅里叶变换。

它描述了信号在不同频率上的功率分布，单位为W/Hz。

自功率谱密度是频率的函数，通常用于分析随机信号或周期性信号的频率特性。

在实际应用中，可以通过计算信号的快速傅里叶变换（FFT）并取其模的平方来近似得到自功率谱密度。

需要注意的是，为了得到准确的功率谱密度，还需要进行适当的窗函数处理和平均处理。

2.频谱（Spectrum）：频谱是信号在频率域上的表示，它描述了信号在不同频率上的幅度和相位。

频谱可以通过对信号进行傅里叶变换得到，结果是一个复数函数，其中实部表示幅度，虚部表示相位。

与自功率谱密度不同，频谱既包含了幅度信息，也包含了相位信息。

在实际应用中，频谱分析被广泛应用于各种领域，如通信、音频处理、图像处理等。

总结来说，自功率谱密度和频谱都是用于描述信号频率特性的工具，但它们的侧重点和应用背景有所不同。

自功率谱密度主要关注信号在不同频率上的功率分布，适用于随机信号或周期性信号的分析；而频谱则提供了更全面的频率域信息，包括幅度和相位，适用于各种信号的处理和分析。

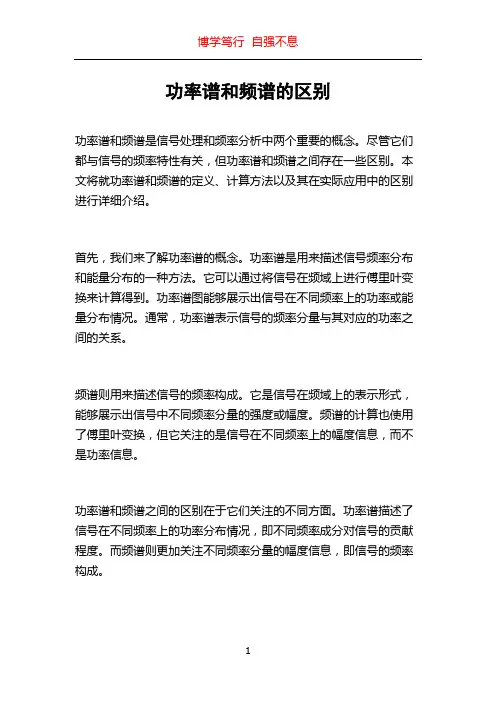

功率谱和频谱的区别功率谱和频谱是信号处理和频率分析中两个重要的概念。

尽管它们都与信号的频率特性有关，但功率谱和频谱之间存在一些区别。

本文将就功率谱和频谱的定义、计算方法以及其在实际应用中的区别进行详细介绍。

首先，我们来了解功率谱的概念。

功率谱是用来描述信号频率分布和能量分布的一种方法。

它可以通过将信号在频域上进行傅里叶变换来计算得到。

功率谱图能够展示出信号在不同频率上的功率或能量分布情况。

通常，功率谱表示信号的频率分量与其对应的功率之间的关系。

频谱则用来描述信号的频率构成。

它是信号在频域上的表示形式，能够展示出信号中不同频率分量的强度或幅度。

频谱的计算也使用了傅里叶变换，但它关注的是信号在不同频率上的幅度信息，而不是功率信息。

功率谱和频谱之间的区别在于它们关注的不同方面。

功率谱描述了信号在不同频率上的功率分布情况，即不同频率成分对信号的贡献程度。

而频谱则更加关注不同频率分量的幅度信息，即信号的频率构成。

在计算方法上，功率谱可以通过将信号进行傅里叶变换得到，然后将变换结果取模的平方。

这是因为功率谱表示的是信号在不同频率上的功率或能量分布。

而频谱的计算也可以通过傅里叶变换来实现，但一般只需要取变换结果的绝对值即可。

功率谱和频谱在实际应用中有着不同的用途。

功率谱主要用于分析信号的能量分布情况，从中可以得到信号的主要频率成分。

它在时序分析、振动分析、音频处理等领域有着广泛的应用。

而频谱则主要用于表示信号的频率构成，能够清晰展示信号中不同频率分量的强度信息。

频谱在调频广播、音频解码、通信工程等领域有着广泛的应用。

除了以上的区别，功率谱和频谱还有一个重要的概念是密度谱。

密度谱是对功率谱或频谱进行归一化处理得到的，用来表示单位频率或单位带宽上的功率或幅度信息。

密度谱能够更好地描述信号在不同频率或带宽上的分布情况，特别适用于宽带信号或窄带信号的频率分析。

综上所述，功率谱和频谱是描述信号频率特性的两个重要概念。

功率谱关注信号在不同频率上的功率分布，而频谱则关注信号的频率构成。

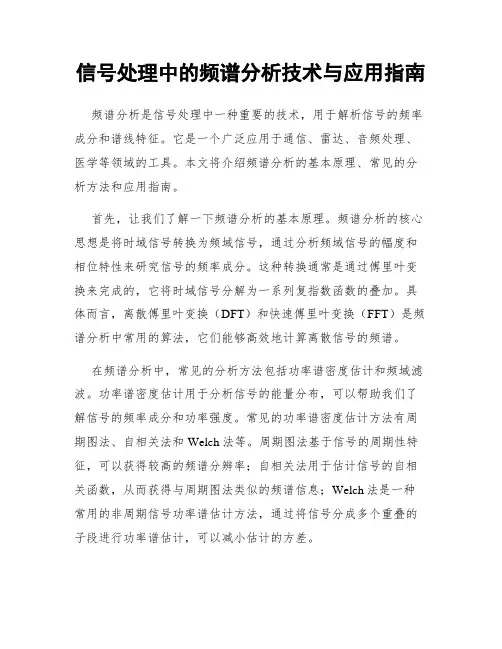

信号处理中的频谱分析技术与应用指南频谱分析是信号处理中一种重要的技术，用于解析信号的频率成分和谱线特征。

它是一个广泛应用于通信、雷达、音频处理、医学等领域的工具。

本文将介绍频谱分析的基本原理、常见的分析方法和应用指南。

首先，让我们了解一下频谱分析的基本原理。

频谱分析的核心思想是将时域信号转换为频域信号，通过分析频域信号的幅度和相位特性来研究信号的频率成分。

这种转换通常是通过傅里叶变换来完成的，它将时域信号分解为一系列复指数函数的叠加。

具体而言，离散傅里叶变换（DFT）和快速傅里叶变换（FFT）是频谱分析中常用的算法，它们能够高效地计算离散信号的频谱。

在频谱分析中，常见的分析方法包括功率谱密度估计和频域滤波。

功率谱密度估计用于分析信号的能量分布，可以帮助我们了解信号的频率成分和功率强度。

常见的功率谱密度估计方法有周期图法、自相关法和Welch法等。

周期图法基于信号的周期性特征，可以获得较高的频谱分辨率；自相关法用于估计信号的自相关函数，从而获得与周期图法类似的频谱信息；Welch法是一种常用的非周期信号功率谱估计方法，通过将信号分成多个重叠的子段进行功率谱估计，可以减小估计的方差。

另外，频域滤波也是频谱分析的常见应用之一。

频域滤波利用频域上的特点对信号进行滤波操作，可以去除信号中的噪声或者频率成分。

常见的频域滤波方法包括理想滤波器、巴特沃斯滤波器和卡尔曼滤波器等。

理想滤波器是一种理论上的参考滤波器，通过设定截止频率，将低于该频率的部分滤除；巴特沃斯滤波器是一类具有光滑频率响应特性的滤波器，可以实现指定截止频率的滤波；卡尔曼滤波器是一种递推滤波器，可以对由线性动态系统生成的信号进行滤波和预测。

除了以上的基本原理和方法，频谱分析在各个领域都有广泛的应用。

在通信领域，频谱分析可以用于信号调制和解调、信道估计和均衡，帮助提高信号传输的可靠性和性能。

在雷达领域，频谱分析可以用于目标检测、跟踪和成像，提高雷达系统的探测能力和目标分辨率。

功率谱原理
功率谱是傅里叶变换在信号分析中的一种应用，它可以将一个信号分解为一系列不同频率的复信号的幅度和相位。

在信号处理中，我们通常会遇到一些非周期信号或者具有复杂周期性的信号。

这些信号往往在时域上很难进行分析和处理。

而在频域上，通过对信号进行傅里叶变换，我们可以将信号变换为频谱。

频谱表示了信号在不同频率上的强度信息，可以提供关于信号特性的有用信息。

功率谱是频谱的平方幅度，表示了信号在每个频率上所包含的能量或功率。

计算功率谱的过程包括对信号进行傅里叶变换，然后将傅里叶变换结果的幅度平方。

这样，我们就可以获得信号在各个频率上的功率分布情况。

功率谱有以下几个重要的特点：
1. 表征信号的频率特性：功率谱能够帮助我们了解信号在不同频率上的能量分布情况，从而揭示出信号的频率特性。

例如，对于语音信号的功率谱分析可以帮助我们识别不同的语音特征。

2. 用于信号分类和识别：通过对不同类型信号的功率谱进行分析，我们可以得到它们在频域上的特征，从而实现信号的分类和识别。

这对于许多应用领域如语音识别、图像处理和模式识别非常重要。

3. 信号处理和滤波：功率谱的分析可以帮助我们设计和优化滤
波器。

通过观察信号的功率谱，我们可以确定信号的频率分布，进而选择合适的滤波器来增强或者抑制信号的某些频率成分。

功率谱在许多领域中都有广泛的应用，例如通信系统、音频信号处理、生物医学工程等。

通过对信号的频谱分析，我们可以更好地理解信号的特性，并且可以基于功率谱的特征进行信号处理、分类和识别。

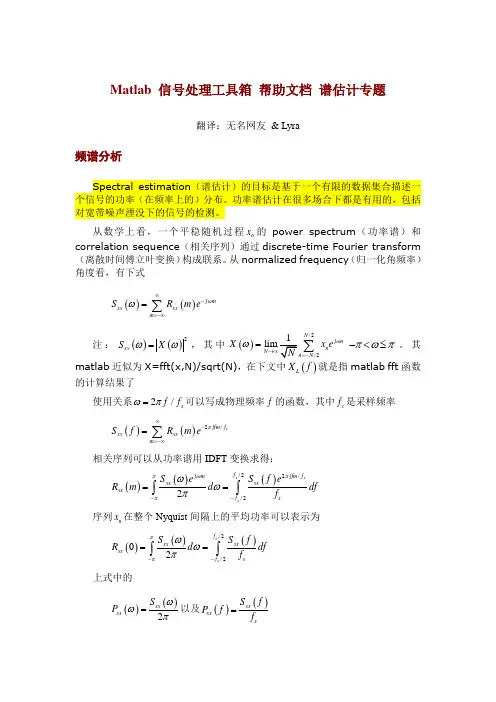

Matlab 信号处理工具箱 帮助文档 谱估计专题翻译：无名网友 & Lyra频谱分析Spectral estimation （谱估计）的目标是基于一个有限的数据集合描述一个信号的功率（在频率上的）分布。

功率谱估计在很多场合下都是有用的，包括对宽带噪声湮没下的信号的检测。

从数学上看，一个平稳随机过程n x 的power spectrum （功率谱）和correlation sequence （相关序列）通过discrete-time Fourier transform （离散时间傅立叶变换）构成联系。

从normalized frequency （归一化角频率）角度看，有下式()()j mxx xxm S R m eωω∞-=-∞=∑注：()()2xx S X ωω=，其中()/2/2lim N j n n N N X x e ωω=-=∑πωπ-<≤。

其matlab 近似为X=fft(x,N)/sqrt(N)，在下文中()L X f 就是指matlab fft 函数的计算结果了使用关系2/s f f ωπ=可以写成物理频率f 的函数，其中s f 是采样频率()()2/sjfm f xx xxm S f R m eπ∞-=-∞=∑相关序列可以从功率谱用IDFT 变换求得：()()()/22//22sss f jfm f j m xx xx xx sf S e S f e R m d df f πωππωωπ--==⎰⎰序列n x 在整个Nyquist 间隔上的平均功率可以表示为()()()/2/202ss f xx xx xx sf S S f R d df f ππωωπ--==⎰⎰ 上式中的()()2xx xx S P ωωπ=以及()()xx xx sS f P f f =被定义为平稳随机信号n x 的power spectral density (PSD)（功率谱密度） 一个信号在频带[]1212,,0ωωωωπ≤<≤上的平均功率可以通过对PSD 在频带上积分求出从上式中可以看出()xx P ω是一个信号在一个无穷小频带上的功率浓度，这也是为什么它叫做功率谱密度。

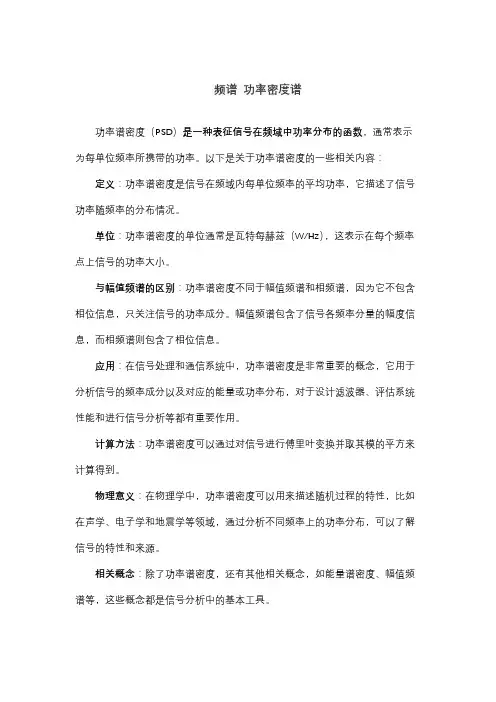

频谱功率密度谱
功率谱密度（PSD）是一种表征信号在频域中功率分布的函数，通常表示为每单位频率所携带的功率。

以下是关于功率谱密度的一些相关内容：定义：功率谱密度是信号在频域内每单位频率的平均功率，它描述了信号功率随频率的分布情况。

单位：功率谱密度的单位通常是瓦特每赫兹（W/Hz），这表示在每个频率点上信号的功率大小。

与幅值频谱的区别：功率谱密度不同于幅值频谱和相频谱，因为它不包含相位信息，只关注信号的功率成分。

幅值频谱包含了信号各频率分量的幅度信息，而相频谱则包含了相位信息。

应用：在信号处理和通信系统中，功率谱密度是非常重要的概念，它用于分析信号的频率成分以及对应的能量或功率分布，对于设计滤波器、评估系统性能和进行信号分析等都有重要作用。

计算方法：功率谱密度可以通过对信号进行傅里叶变换并取其模的平方来计算得到。

物理意义：在物理学中，功率谱密度可以用来描述随机过程的特性，比如在声学、电子学和地震学等领域，通过分析不同频率上的功率分布，可以了解信号的特性和来源。

相关概念：除了功率谱密度，还有其他相关概念，如能量谱密度、幅值频谱等，这些概念都是信号分析中的基本工具。

综上所述，功率谱密度是一个描述信号在频域中功率分布的重要参数，它在信号处理和分析中扮演着关键角色。

通过分析功率谱密度，可以获得信号的频率组成和各个频率成分的功率强度，这对于信号的理解和应用至关重要。

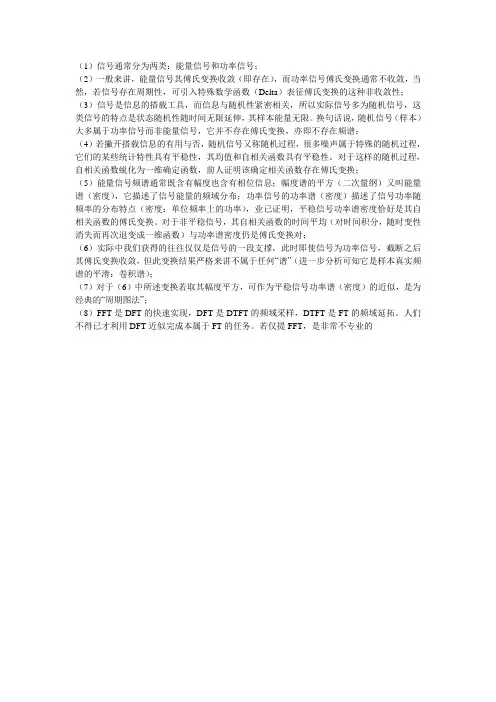

（1）信号通常分为两类：能量信号和功率信号；
（2）一般来讲，能量信号其傅氏变换收敛（即存在），而功率信号傅氏变换通常不收敛，当然，若信号存在周期性，可引入特殊数学函数（Delta）表征傅氏变换的这种非收敛性；（3）信号是信息的搭载工具，而信息与随机性紧密相关，所以实际信号多为随机信号，这类信号的特点是状态随机性随时间无限延伸，其样本能量无限。

换句话说，随机信号（样本）大多属于功率信号而非能量信号，它并不存在傅氏变换，亦即不存在频谱；
（4）若撇开搭载信息的有用与否，随机信号又称随机过程，很多噪声属于特殊的随机过程，它们的某些统计特性具有平稳性，其均值和自相关函数具有平稳性。

对于这样的随机过程，自相关函数蜕化为一维确定函数，前人证明该确定相关函数存在傅氏变换；
（5）能量信号频谱通常既含有幅度也含有相位信息；幅度谱的平方（二次量纲）又叫能量谱（密度），它描述了信号能量的频域分布；功率信号的功率谱（密度）描述了信号功率随频率的分布特点（密度：单位频率上的功率），业已证明，平稳信号功率谱密度恰好是其自相关函数的傅氏变换。

对于非平稳信号，其自相关函数的时间平均（对时间积分，随时变性消失而再次退变成一维函数）与功率谱密度仍是傅氏变换对；
（6）实际中我们获得的往往仅仅是信号的一段支撑，此时即使信号为功率信号，截断之后其傅氏变换收敛，但此变换结果严格来讲不属于任何“谱”（进一步分析可知它是样本真实频谱的平滑：卷积谱）；
（7）对于（6）中所述变换若取其幅度平方，可作为平稳信号功率谱（密度）的近似，是为经典的“周期图法”；
（8）FFT是DFT的快速实现，DFT是DTFT的频域采样，DTFT是FT的频域延拓。

人们不得已才利用DFT近似完成本属于FT的任务。

若仅提FFT，是非常不专业的。

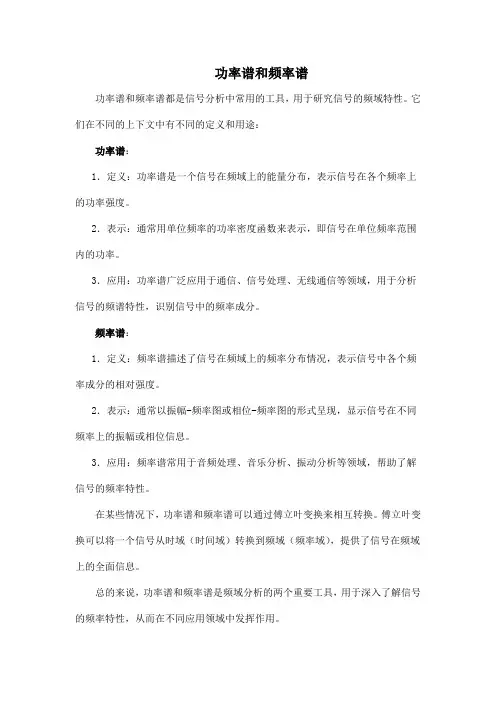

功率谱和频率谱
功率谱和频率谱都是信号分析中常用的工具，用于研究信号的频域特性。

它们在不同的上下文中有不同的定义和用途：
功率谱：
1．定义：功率谱是一个信号在频域上的能量分布，表示信号在各个频率上的功率强度。

2．表示：通常用单位频率的功率密度函数来表示，即信号在单位频率范围内的功率。

3．应用：功率谱广泛应用于通信、信号处理、无线通信等领域，用于分析信号的频谱特性，识别信号中的频率成分。

频率谱：
1．定义：频率谱描述了信号在频域上的频率分布情况，表示信号中各个频率成分的相对强度。

2．表示：通常以振幅-频率图或相位-频率图的形式呈现，显示信号在不同频率上的振幅或相位信息。

3．应用：频率谱常用于音频处理、音乐分析、振动分析等领域，帮助了解信号的频率特性。

在某些情况下，功率谱和频率谱可以通过傅立叶变换来相互转换。

傅立叶变换可以将一个信号从时域（时间域）转换到频域（频率域），提供了信号在频域上的全面信息。

总的来说，功率谱和频率谱是频域分析的两个重要工具，用于深入了解信号的频率特性，从而在不同应用领域中发挥作用。

频谱分析（也称频率分析），是对动态信号在频率域内进行分析，分析的结果是以频率为横坐标的各种物理量的谱线和曲线，即各种幅值以频率为变量的频谱函数F(ω)。

频谱分析中可求得幅值谱、相位谱、功率谱和各种谱密度等等。

频谱分析过程较为复杂，它是以傅里叶级数和傅里叶积分为基础的。

一般我们讲的功率谱密度都是针对平稳随机过程的，由于平稳随机过程的样本函数一般不是绝对可积的，因此不能直接对它进行傅立叶分析。

功率谱是一个时间平均（time average）概念；功率谱的概念是针对功率有限信号的(能量有限信号可用能量谱分析)，所表现的是单位频带内信号功率随频率的变换情况。

保留频谱的幅度信息，但是丢掉了相位信息，所以频谱不同的信号其功率谱是可能相同的。

有两个重要区别：1. 功率谱是随机过程的统计平均概念，平稳随机过程的功率谱是一个确定函数；而频谱是随机过程样本的Fourier变换，对于一个随机过程而言，频谱也是一个“随机过程”。

（随机的频域序列）2. 功率概念和幅度概念的差别。

此外，只能对宽平稳的各态历经的二阶矩过程谈功率谱，其存在性取决于二阶矩是否存在，并且二阶矩的Fourier变换收敛；而频谱的存在性仅仅取决于该随机过程的该样本的Fourier变换是否收敛。

功率谱密度是信号功率在信号持续频谱带宽上的密度，也就是说功率谱密度对频谱的积分就是功率，也就是相关函数在零点的取值。

随机信号是时域无限信号且不收敛，不具备可积分条件，因此不能直接进行傅氏变换，因此一般采用具有统计特性的功率谱来作为谱分析的依据。

●功率谱与自相关函数是一个傅氏变换对。

●功率谱具有单位频率的平均功率量纲，所以标准叫法是功率谱密度。

●通过功率谱密度函数，可以看出随机信号的能量随着频率的分布情况。

像白噪声就是平一般我们讲的功率谱密度都是针对平稳随机过程的，由于平稳随机过程的样本函数一般不是绝对可积的，因此不能直接对它进行傅立叶分析。

可以有三种办法来重新定义谱密度，来克服上述困难：一是用相关函数的傅立叶变换来定义谱密度；二是用随机过程的有限时间傅立叶变换来定义谱密度；三是用平稳随机过程的谱分解来定义谱密度。

三、功率谱分析字体[大] [中] [小]周期信号的功率谱为其双边幅值频谱的平方|c n|2;非周期信号的功率谱为其幅值谱密度的平方|X(ω)|2＝X(ω)X*(ω)。

随机信号属于时域无限信号，其频率、幅值和相位为随机变量。

因而，采用具有统计特性的功率谱估计进行谱分析(一)自功率谱密度及其估计各态历经随机信号的功率谱密度S x(ω)与自相关函数R x(τ)为傅里叶变换偶对，即为了方便，也可用在非负频率范围内(ω>0)定义的单边功率谱密度G x(ω)代替双边功率谱密度S x(ω)，两者之间的关系为自功率谱估计可分为线性估计法与非线性估计法。

前者以快速变换为基础，应用较早，也称为经典谱分析法; 后者是与时序模型结合的一种新方法，又称为现代谱分析方法。

1. 周期图各态历经随机信号的均方值ψx2为信号能量的时域描述。

巴什瓦定理表明，信号能量的时域计算与频域计算相等，即由此定义自功率谱密度及其估计为：式中表12-45 典型信号的自相关、频谱、概率密度(续)X(ω)为测试数据x(t)的傅里叶变换，X(k)为N个数据x(n)的离散傅里叶变换，由FFT直接求出。

由于X(k)具有周期函数的性质，所以称由此获得的自功率谱估计为周期图。

自相关估计x′(r)的快速傅里叶变换可作为自功率谱估计的另一计算公式以上两种估计都是自功率谱S x(ω)的有偏估计，只是偏差大小不同。

两种估计在时域对数据或对自相关估计进行截断，相当于加窗处理，致使谱估计成为真实功率谱(或称为真功率谱)与窗谱W(ω)的卷积，即Ŝx(ω)=S x(ω)*W(ω)窗谱旁瓣的泄漏效应和卷积的作用使真功率谱的尖峰数值变化，邻近点的数值变大，造成谱估计的模糊与失真以上两种估计的方差较大; 相距2π/N的各点估计值互不相关，故数据点数N越大，这些点的估计值的随机起伏越严重。

为改善谱估计的估计质量，在增大数据点数的同时，采用平均化处理和窗处理方法减小谱估计的方差。

功率谱频谱计算
功率谱指的是信号在不同频率上的功率分布情况，也可以称为频谱。

频谱计算是一种经典信号分析技术，它可以将时域（时间）上的信号转换为频域上的信号（频率），以便我们更好地理解信号的特性和结构。

计算功率谱的常用方法是通过傅里叶变换（FFT）或傅里叶级数来实现。

具体来说，可以按照以下步骤进行功率谱和频谱的计算：
1.从传感器或通信设备中获取一组原始信号（通常是模拟信号），这些信号被记录在时间轴上，称作时域信号。

2.使用傅里叶变换（FFT）将时域信号转换为频域信号，这有利于我们分析信号的成分及其频率。

3.将得到的频域信号平方，得到每个频率上的功率。

4.将连续的功率值用等间距的频率来代替，得到频率轴上的功率谱分布。

5.通过对频率轴上的功率谱分布进行适当的处理，可以得到不同频率上的频谱分布。

使用频谱计算方法，可以了解信号在不同频段上的特征和能量分布情况，以便更好地分析和处理各种类型的信号，如音频、视频和无线电通信信号等。

频谱分析原理
频谱分析原理是一种用于研究信号在不同频率上的能量分布的方法。

它可以将信号表示为一系列频率分量的叠加，从而使我们能够了解信号在不同频率上的特性。

频谱分析的核心原理是将信号从时域转换到频域。

在时域中，信号表示为随时间变化的波形图，而在频域中，信号表示为随频率变化的振幅谱或功率谱。

这一转换过程称为傅里叶变换。

傅里叶变换可以将信号分解为许多不同频率的正弦和余弦函数，这些函数被称为频率分量。

每个频率分量的振幅表征了信号在该频率上的能量。

通过将各个频率分量的振幅绘制成频谱图，我们可以直观地观察到信号的频域特性。

频谱分析可以用于许多领域，如音频处理、通信系统、天文学等。

它可以帮助我们了解信号中包含的频率成分，从而对信号进行解析、合成和处理。

具体的频谱分析方法包括快速傅里叶变换（FFT）、窗函数方法、滤波器方法等。

总之，频谱分析原理是通过傅里叶变换将信号从时域转换到频域，以分析信号在不同频率上的能量分布和频率成分，为信号处理和研究提供了有力工具。

三、功率谱分析字体[大][中][小]周期信号的功率谱为其双边幅值频谱的平方|c n|2;非周期信号的功率谱为其幅值谱密度的平方|X(ω)|2＝X(ω)X*(ω)。

随机信号属于时域无限信号，其频率、幅值和相位为随机变量。

因而，采用具有统计特性的功率谱估计进行谱分析(一)自功率谱密度及其估计各态历经随机信号的功率谱密度S x(ω)与自相关函数R x(τ)为傅里叶变换偶对，即为了方便，也可用在非负频率范围内(ω>0)定义的单边功率谱密度G x(ω)代替双边功率谱密度S x(ω)，两者之间的关系为自功率谱估计可分为线性估计法与非线性估计法。

前者以快速变换为基础，应用较早，也称为经典谱分析法; 后者是与时序模型结合的一种新方法，又称为现代谱分析方法。

1. 周期图各态历经随机信号的均方值ψx2为信号能量的时域描述。

巴什瓦定理表明，信号能量的时域计算与频域计算相等，即由此定义自功率谱密度及其估计为：式中表12-45 典型信号的自相关、频谱、概率密度(续)X(ω)为测试数据x(t)的傅里叶变换，X(k)为N个数据x(n)的离散傅里叶变换，由FFT 直接求出。

由于X(k)具有周期函数的性质，所以称由此获得的自功率谱估计为周期图。

自相关估计x′(r)的快速傅里叶变换可作为自功率谱估计的另一计算公式以上两种估计都是自功率谱S x(ω)的有偏估计，只是偏差大小不同。

两种估计在时域对数据或对自相关估计进行截断，相当于加窗处理，致使谱估计成为真实功率谱(或称为真功率谱)与窗谱W(ω)的卷积，即Ŝx(ω)=S x(ω)*W(ω)窗谱旁瓣的泄漏效应和卷积的作用使真功率谱的尖峰数值变化，邻近点的数值变大，造成谱估计的模糊与失真以上两种估计的方差较大; 相距2π/N的各点估计值互不相关，故数据点数N越大，这些点的估计值的随机起伏越严重。

为改善谱估计的估计质量，在增大数据点数的同时，采用平均化处理和窗处理方法减小谱估计的方差。

射电脉冲星功率谱特性分析射电脉冲星是宇宙中一类特殊的天体，具有非常强大的辐射功率。

在射电天文学研究中，对射电脉冲星的功率谱特性进行分析是一项重要的工作。

本文将重点探讨射电脉冲星的功率谱特性以及其分析方法。

射电脉冲星是宇宙中最稳定的天体之一，它们以极高的频率以及规律的脉冲信号辐射出来。

这些脉冲信号可以在地球上被探测到，并通过射电望远镜进行观测和研究。

射电脉冲星的功率谱特性分析是了解其辐射机制和物理属性的重要手段。

首先，射电脉冲星的功率谱特性可以通过频谱分析来研究。

频谱分析可以将信号分解成不同频率的成分，从而研究不同频率的辐射强度。

通过对射电脉冲星的频谱进行分析，可以获得其辐射谱指数和谱带宽等特征参数。

根据谱指数的大小，可以判断射电脉冲星的辐射机制，如电磁辐射、粒子加速等。

其次，射电脉冲星的功率谱特性还可以通过时间序列分析来研究。

时间序列分析可以揭示射电脉冲星的脉冲周期和脉冲轮廓等信息。

脉冲周期是指射电脉冲星的脉冲信号重复出现的时间间隔，而脉冲轮廓则是指脉冲信号的形状。

通过对射电脉冲星的时间序列进行分析，可以研究其脉冲周期的稳定性和变化规律，进而推测出射电脉冲星的自转速度和磁场强度等重要参数。

此外，射电脉冲星的功率谱特性还可以通过功率谱密度分析来研究。

功率谱密度是指信号在不同频率上的能量分布情况。

通过对射电脉冲星的功率谱密度进行分析，可以得到其辐射能量在不同频率上的分布情况，并进一步研究辐射过程中的能量输运和损耗机制。

在射电脉冲星的功率谱特性分析中，还有一些常用的数学工具和算法。

例如，傅里叶变换可以将时域信号转换为频域信号，并将信号分解成不同频率成分。

小波变换可以对信号进行时频分析，揭示信号的瞬时频率和能量变化。

自相关函数可以揭示信号的自相关性和周期性。

交叉相关函数可以研究多个信号之间的关系和相互影响等。

综上所述，射电脉冲星的功率谱特性分析是一项重要的研究工作。

通过对射电脉冲星的功率谱进行分析，可以获得其辐射机制、物理属性以及辐射能量的分布情况。

信号的频谱、幅度谱、相位谱及能量谱密度、功率谱密度这篇⽂章的标题起得如此长，实在是为了区分“谱”与“谱密度”。

谱的英⽂原词为spectrum，私以为是函数图象，却⼜不够准确。

信号就是时间的函数，那怎么不把信号称为谱？可知谱是函数图像中的某⼀类⽽已。

每每提及谱，都和频率脱不了⼲系，⽽此⽂的来由，也正是我对Parseval恒等式突发的好奇⼼。

Parseval恒等式是傅⾥叶变换的⼀个重要性质。

说到此，学识渊博的读者，您⾃然很熟悉，傅⾥叶变换将信号从时域或者空域变换到频域上，产⽣频谱。

这谱，⾃然和频率，有着天然的不可分割性。

罢了，再往下说就变成考证了。

即使本⽂意为⼀篇科普，也须得有理科⽂章的简洁。

且说上⽂提到的Parseval恒等式，⽼师有提到该等式的intuitive sense是：傅⾥叶变换的原信号和频谱之间是能量守恒的。

这当然是不错的解释，但却不够shocking，⼀个shocking的解释是，傅⾥叶变换之后的频谱保留了原信号的所有信息。

我当时就震惊了。

当然，只要想到傅⾥叶变换是可逆的（即⼀⼀对应），也就不那么震惊了。

傅⾥叶变换的另⼀个令⼈震惊的事实是：Gaussian分布的密度函数 $e^{-x^2/2}$是唯⼀的⼀个傅⾥叶变换不变函数。

Gaussian密度函数的⼀阶导数与哺乳动物视觉感知系统主视⽪层简单细胞的感受野（cortical receptive field）具有相似的结构。

泛函分析中，Gaussian密度函数的极限（$\sigma\to\infty$）是delta-dirac函数 $\delta(x)$，即脉冲函数。

更简单地，在⼤学⼀年级的数学分析课程中，Gaussian密度函数的积分是 $\sqrt{\pi}$。

总⽽⾔之，Gassian分布具有许多异常完美的性质，被它震惊也不是⼀回两回了。

⾔归正传，信号经过傅⾥叶变换之后产⽣频谱，频谱是⼀个以频率为⾃变量的函数。

频谱在每⼀个频率点的取值是⼀个复数。

频谱仪器功率谱密度？
答：频谱分析仪可用于测量功率谱密度（PSD），其测量值通常以Vrms2/Hz或Vrms/rt Hz为单位，这里的“rt Hz”指的是平方根赫兹。

此外，PSD也可以采用dBm/Hz为单位。

在频谱分析仪上，可以通过噪声标记对功率谱密度进行测量。

在期望的数据点上做出标记并观察标记读数。

例如，如果看到噪声标记读数为16 uV(Hz)或16 uV/Hz，由于这里的“(Hz)”是将噪声结果归一化为1Hz带宽（RBW），所以其正确的分母单位应该是根赫兹。

由于1Hz的平方根仍旧是1Hz，因此并不影响结果且无需进行进一步计算。

此外，还可以选择以分贝为单位的振幅（比如dBuV）进行进一步的计算，从而获得线性结果。

例如，逆对数16/20 = 6.3 uV/rt Hz。

另外，现代的新款频谱仪可以选购功率监测功能，使用该功能，频谱仪自己就可以完成上述的计算，而且使用的是积分算法，测算更准确。

信号频谱和功率谱有什么关系信号频谱是信号在频域中的表示，通常用傅里叶变换等方法进行分析。

信号频谱可以展示信号中各个频率分量的强度和相位，用于理解信号的特性和行为。

在通信系统中，信号频谱是信号传输和接收的关键信息。

功率谱是信号在频域中的另一种表示方法，它表示信号中各个频率分量的功率密度。

功率谱可以反映信号的能量分布情况，帮助我们理解信号的能量特性和行为。

在通信系统中，功率谱是信号发射和接收的重要参数。

信号频谱和功率谱之间有着密切的关系。

通常情况下，信号的频谱包含了信号的频率成分和对应的振幅和相位信息，而功率谱则是信号的频谱中各个频率分量的功率密度。

具体来说，功率谱是信号频谱的平方加权平均值。

在实际应用中，通过对信号的频谱和功率谱进行分析，我们可以更好地理解信号的特性和行为，优化通信系统的性能。

同时，也可以根据需要设计和调整信号的频谱和功率谱，实现特定的通信需求和目标。
