手机射频基础知识共80页

射频基本知识及参数1.信号、载频与信道1)信号(signal)•也就是信息，如声、光、电、图象等，移动通信中主要是电信号•按频率可分基带信号和频带信号•移动通信中主要分模拟信号和数字信号常见的模拟系统——TACS›E-TACS、AMPS数字系统——GSM、、DCS›CDMA2)载频/载波(carrier)由于基带信号频率低，不能进行远距离传输，所以需要将其调制到高频信号上，形成高频调制波，这种高频信号即载频(或载波)；3)信道(channel)①在模拟系统中，载频与信道是相同的，一个载频即一个信道；②而数字系统中，载频与信道不同，GSM的一个载频有8个信道，而IS-95系统的CDMA的一个载频有64个信道。

2.电磁波的分类3.射频参数介绍3. 1.dBm、dBw、dBv/dB、dBc>dBi、dBd以上前的单位表示绝对值，后面的为相对值1)dBm是相对于ImW基准的绝对电平dBm=101g(Pmw∕lmW)OdBm——ImW2)dBw是相对于IW基准的绝对电平dBw=101g(Pw∕lW)OdBw——IW3)dBv是相对于IV基准的绝对电平dBv=201g(Pv∕lV)OdBv——IV4)dB是表示两个绝对值之间的差值IOdBm-5dBm=5dB5)dBc是特指某个绝对值与载频(Carrier)之间的差值6)dBi用于天线增益，表示某种天线相对点源天线的增益7)dBd也是用于天线增益，表示某种天线相对偶极振子天线的增益3.2.工作频带BW及带内波动(ripple)1)通常对于设备来说，工作频带一般是指-3dB带宽(BW∙3dB),如下图，即比最大增益小3dB的两点之间的频率宽度，也常见BW-6odB等；而对于器件，可能会是BWidB;2)带内波动是指规定频带内最大增益与最小增益之间的差值3.3.IdB压缩点(Ri)IdB压缩点是指增益下降IdB时，设备的输出功率，表示设备的线性范3.4.噪声系数（Nf）噪声系数是指噪声的恶化程度，定义为输出信噪比与输入信噪比的差值，可以以以下方法计算：Nt-Pno-Pni-GPno输出噪声电平Pni输入噪声电平G设备增益3.5.阻抗匹配、回波损耗（returnloss）和驻波比（VSWR）D信号通过介质传输时有三种状态：①无反射状态一一称为行波，完全匹配②全反射状态一一称为驻波，完全不匹配③行驻波状态一一不完全匹配2）通常的信号传输都是行驻波状态，具有以下参数：①反射系数P=反射波Vr/入射波Vi②驻波比VSWR=（1+P）/（I-P）③回波损耗returnloss=201gP3.6.三阶互调（ImPC）和三阶截获点（Ip3）多个载波进入设备后，由于放大器的非线性，将产生互调干扰，一般我们用两载波状况进行分析：假定两载波的频率为fl和f2,Ai为互调产物总和（工程上一般取所有互调产物的最强点），Ai=∑mfl+nf2（式中m、n为正数），则互调产物定义为ImPC=Ai-AfI （或Af2,取较小者）；在各类互调中三阶互调对系统的影响最大，其次是五阶互调，三阶互调图示如下：从图中可以看出，两个载波会产生两个三阶互调产物，而且这四个频率是等距的；而三阶截获点Ip3是用于表示设备的线性能力，三阶截获点越大，设备的线性范围越大；根据上图，三阶截获点的计算公式为：Ip3=Po+∣Impc ∣∕23.7.隔离度(isolation)隔离度是指设备的信号泄漏到其它不希望到达的端口的信号强度与原信号强度的差值；隔离度不好，将对设备或系统产生恶劣影响，如对于空间直放站，收发天线隔离度不够，直放站会产生自激；对于多频室内分布系统(尤其是有CDMA 与GSM 合路的)，系统隔离度不够，会影响网络质量，更严重的会阻塞基站，无法通话。

●什么是RF？答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？答：EGSM RX: 925-960MHz, TX:880-915MHz；CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高？答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

● 4. RF仿真软件在手机设计调试中的作用是什么？答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么？答：基本原则是使EMC最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？答：ABB是Analog BaseBand，DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。

将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能？二者有何区别？答：其实MCU和DSP都是处理器，理论上没有太大的不同。

但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么？答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

9. 推荐RF仿真软件及其特点？答：Agilent ADS仿真软件作RF仿真。

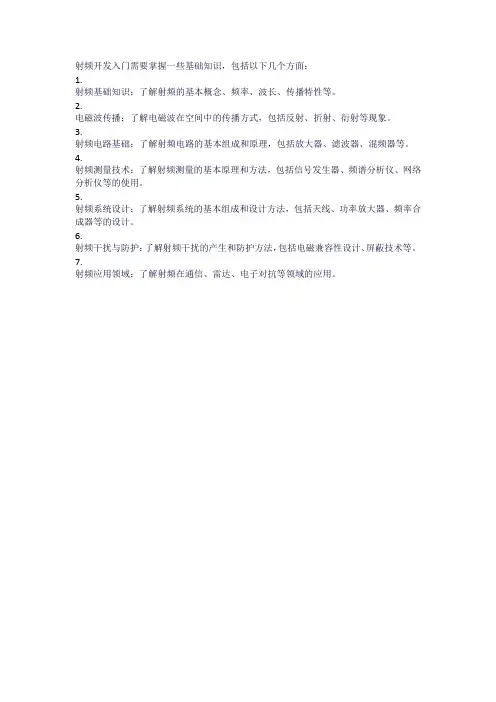

射频开发入门需要掌握一些基础知识，包括以下几个方面：
1.
射频基础知识：了解射频的基本概念、频率、波长、传播特性等。

2.
电磁波传播：了解电磁波在空间中的传播方式，包括反射、折射、衍射等现象。

3.
射频电路基础：了解射频电路的基本组成和原理，包括放大器、滤波器、混频器等。

4.
射频测量技术：了解射频测量的基本原理和方法，包括信号发生器、频谱分析仪、网络分析仪等的使用。

5.
射频系统设计：了解射频系统的基本组成和设计方法，包括天线、功率放大器、频率合成器等的设计。

6.
射频干扰与防护：了解射频干扰的产生和防护方法，包括电磁兼容性设计、屏蔽技术等。

7.
射频应用领域：了解射频在通信、雷达、电子对抗等领域的应用。
