钢管敷设施工方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。
2、施工准备2.1材料要求：2.1.1镀锌钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。
2.1.2管箍使用通丝管箍。
丝和清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。
2.1.3锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。
2.1.4护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。
2.1.5铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
2.1.6面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。
2.1.7圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
2.1.8螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
2.1.9其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。
2.2主要机具：2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
2.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。
2.3作业条件：2.3.1暗管敷设：2.3.1.1各层水平线和墙厚度线弹好，配合土建施工。
2.3.1.2预制混凝土板上配管，在做好地面以前弹好水平线。
电线电缆管敷设施工工艺本工程的电线、电缆管在建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。
室内电线电缆管材料采镀锌钢管和电线管，室外埋地电缆保护管采用镀锌钢管。
1）、施工顺序a、管路暗敷：管路暗敷施工顺序见下：施工准备→测位放线→管道预制→管路安装→检验维护。
敷设在现浇墙柱内的管道必须在土建墙柱钢筋绑扎完后模板施工开始前进行；敷设在现浇楼板内的管道必须在楼板底筋铺好后，罩筋铺设前进行；敷设在砌体内的必须配合砌体施工进度同步进行施工。
b、管路明敷：施工准备→测位放线→支架制安→管道预制→管路安装→检验。
因本工程进度要求，在土建模板拆除并清理现场后即可进行施工，但在土建粉刷等施工过程中有可能对安装成品产生损坏的必须采取保护措施。
2）、施工步骤及方法a、施工准备施工前，应熟悉本专业及相关专业图纸，确定好管线走向及标高，清除管内水气、异物。
安装前管材的表面检查：型号、规格符合设计请求，管材外表有明明的产品标识。
钢管不应有穿孔、显著的凹凸不平、折扁、裂缝和严重锈蚀，内壁应光滑，且管内无铁屑及毛刺，切断口平整，管口光滑。
b、管路暗敷Ⅰ、测位放线：按照土建布局尺寸、标高按照设计请求将各种开关灯具的接线盒位置确定并用白色油漆标示，安排好管线走向（此项事情可在平面模板完成后立刻进行，墙面预埋的可与钢筋施工同步进行）。
Ⅱ、管道煨弯：按照管道走向请求将管道弯成所需形状，所有弯曲必须接纳专用弯管器弯制（管径为20m及以下时，用手板煨弯器。
管径为25m及其以上时,使用液压煨弯器），弯曲弧度均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。
保证弯曲半径不小于管子外径的6倍（平面敷设为10倍），弯扁度不大于管外径的10%。
塑料管25mm及以下直径电线管接纳符合的弯管弹簧条穿入管内冷弯，弯曲内径不小于电线管外径之2.5倍。
Ⅲ、管道切断：采用手工锯（配细齿锯条）、砂轮锯进行切管（严禁采用砂轮切割机），将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割，切割断口处应平齐不歪斜,并用圆锉磨去管口毛刺，保证切断口平整、刮铿光滑、无毛刺,管内铁屑除净。

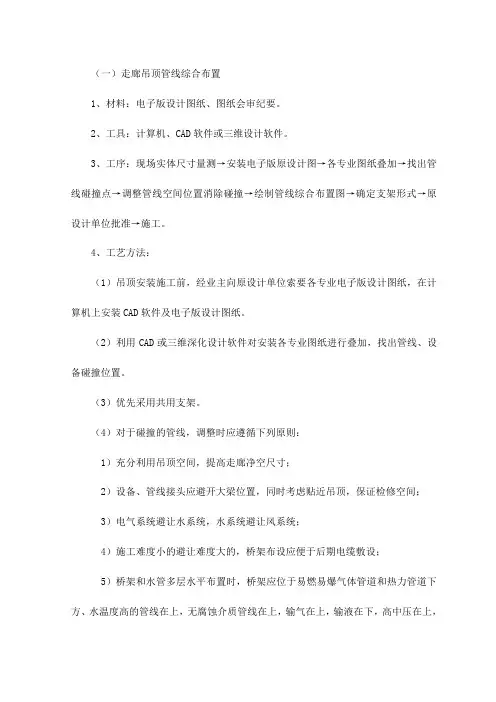

（一）走廊吊顶管线综合布置1、材料：电子版设计图纸、图纸会审纪要。
2、工具：计算机、CAD软件或三维设计软件。
3、工序：现场实体尺寸量测→安装电子版原设计图→各专业图纸叠加→找出管线碰撞点→调整管线空间位置消除碰撞→绘制管线综合布置图→确定支架形式→原设计单位批准→施工。
4、工艺方法：（1）吊顶安装施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。
（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。
（3）优先采用共用支架。
（4）对于碰撞的管线，调整时应遵循下列原则：1）充分利用吊顶空间，提高走廊净空尺寸；2）设备、管线接头应避开大梁位置，同时考虑贴近吊顶，保证检修空间；3）电气系统避让水系统，水系统避让风系统；4）施工难度小的避让难度大的，桥架布设应便于后期电缆敷设；5）桥架和水管多层水平布置时，桥架应位于易燃易爆气体管道和热力管道下方、水温度高的管线在上，无腐蚀介质管线在上，输气在上，输液在下，高中压在上，低压在下，经常检修在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；6）间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于150mm，距柱、梁之间的距离宜为50mm，各种管道外壁（或保温层外表面）之间的距离宜为100～150mm。
风道的外壁距墙之间的距离宜为200～300mm。
管道上有阀门且设置在同一断面的，应考虑阀门在保温时对管道间距的要求。
5、控制要点：标高控制、便于检修。
6、质量要求：支架设置合理，管线排布整齐、紧凑、层次清晰，便于检修。
7、做法详图走廊吊顶综合布置示意图8、实例图走廊吊顶内管线综合布置实例图。
（一）作业条件1、结构施工时配合土建,按照设计图纸做好顶板及墙内管路预埋、吊架预埋件的安装工作,顶板及墙内管路甩口位置要准确。
2、吊顶内配管应配合吊顶施工进行,项目经理部根据工程进度,合理安排配管与吊顶的施工工序,避免交叉打架现象。
（二）材料要求1、钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其他管材需预先进行管内外除锈、刷防腐漆,现浇混凝土时,管外可不刷防腐漆.但应除锈。
镀锌管或刷过防腐漆的钢管外表层完整无剥落现象,并有出厂合格证。
2、管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层完整无剥落、无劈裂、两端光滑无毛刺,并有产品合格证。
3、锁紧螺母、护口:锁紧螺母(根母)、护口外形完好无损,丝扣清晰并有产品合格证。
4、铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符合《建筑电气通用图集》(92DQ)的要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有出厂合格证、“CCC”认证标志和认证证书复印件。
5、面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有出厂合格证。
6、圆钢、扁钢、角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。
7、螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。
8、其他材料(如电焊条、防锈漆)无过期变质现象。
（三）主要机具1、煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机等。
2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。
3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程四、操作工艺（一）熟悉图纸不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。
按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。
交底内容：一、施工准备（1）作业条件：墙体龙骨施工完成，吊顶内配管应配合吊顶施工前进行，并确定线管的走向、弹出实际位置，在有大型吊灯的位置应放好预埋件，管路在顶板上及墙内的甩口位置应准确。
二、工艺流程熟悉图纸测量管路预制加工管弯、支架、吊架管路敷设变形缝处理连接盒箱。
三、质量要求1、明配管弯曲半径一般不小于管外径的6倍，如有一个弯时，可不小于管外径的4倍。
2、吊顶内管路敷设的管材按设计要求正确选用，不能上人的固定封闭吊顶按暗装配管敷设，这些部位除灯具自身的接线盒外，不应装设接线盒，由于线路分支等必须加盒时，应考虑在检修孔旁边，吊顶内装设的接线盒必须单独固定，其朝向应便于检修和接线。
3、吊顶内管路穿过建筑伸缩缝、沉降缝时应有补偿装置。
四、吊杆加工1、根据图纸灯具的重量选择吊杆的直径，如设计无要求时，一般吊杆的直径应不小于φ8的圆钢，支架不小于25*25*3mm角钢制作，按要求进行加工敷设，并进行防腐处理。
2、根据吊顶的标高距离截取吊杆的长度，吊杆的一端与角钢焊接，角钢一般为30*3，角钢一面钻φ8的螺栓孔，另一面与吊杆双面焊接，焊接的长度为30mm。
五、操作工艺1、熟悉图纸并结合其他专业图纸，经过综合考虑保持其他管路的安全距离，确定盒箱的正确位置及管路的敷设部位和走向，以及在不同方向进出盒箱的位置。
2、管路、盒的测量放线：按照管路横平竖直的原则，沿管路的垂直和水平方向敷设，根据设计吊顶内标高高度，测定线盒的正确位置，把管路的垂直、水平走向弹出线，按照安装标准规定的固定点间距尺寸计算确定吊件的具体位置，并注意与其他管路相互间的最小距离。
3、固定的距离应均匀，管卡与终端、转弯中点两侧或接线盒两端的距离为150mm-250mm。
吊件的间距（JDG20为1000mm，JDG25为1500mm、焊管SC32为不大于2000mm），并用专用管卡进行固定。
4、JDG镀锌钢管一般采用手板煨管器，煨管器应根据管子直径选用，不能以大代小，更不能以小代大，煨管时把煨管器套在管子需要弯曲部位（即弯曲点），用脚踩住管子扳动煨管器手柄，稍加一定的力，使管子略有弯曲，然后逐点向后移动煨管器，重复前次动作直至弯曲部位的后端，使管子逐步煨出所需要的弯曲角度。
线管敷设方式一、线管表示方式SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX00173页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC 混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方电线根数）计算结果应小于或等于管·子截面的40％。

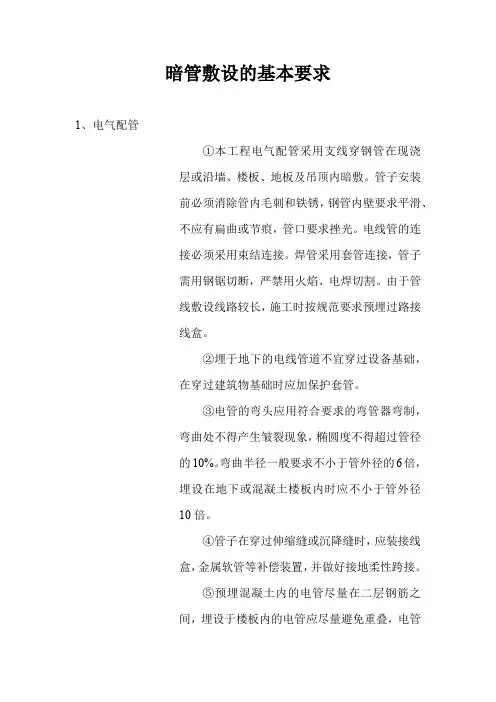

建筑工程电气安装工程管线敷设施工方法要点1、电气管线预埋施工导线穿管暗敷时，应尽量减少转弯，不宜穿过设备基础。
穿过建筑物基础时，应加保护。
预埋电线管要留出丝扣，并套上管塞保护，埋在混凝土楼板内管线，接口可采用套管，严禁采用对口焊接。
穿过建筑物伸缩逢时，应按规范要求加补偿装置。
电线管预埋，直线长度超过15米时，必需加接线盒。
10米以上有1个弯，有2个弯位之后的必需加接线盒。
所有预埋线必需位置正确：经核对，与其它管线不应有碰头现象，特别要复核土建结构，了解砖样厚度，以免露出墙外。
管线预埋在墙、混凝土内的钢管需离表面净距不少于15mm，混凝土内平行电线管间距要大于25mm。
已预埋电线管的设备、基础、柱、模板上应设标志，并有基准线，方便折模后清理检查，对所有灯具、开关箱、插座预埋高度必需符合设计图纸的统一规定。
预埋电线管应连接紧密，无渗水现象。
所有管口、线盒应采取妥当的密封措施，防止水泥浆渗入造成堵塞。
所有管线煨弯，采用手动弯管机，弯曲半径不少于管外径6～7倍，电缆管为10倍。
表面不能有折、皱不平和弯曲现象。
切割后管必须打磨，并涂防腐油。
2、明敷管线敷设及穿配线明敷管线安装排列要整齐，金属管壁应光滑、完整、清洁、线管必须采用丝扣连接，在管接头两端应焊接跨接地线，吊架及沿墙敷设的电线管码固定牢固，间距均匀。
电气管路与水管或交叉敷设时，应在水管上面相互净距不小于0.2米，管路通过伸缩缝或沉降缝时，应加补偿装置。
天花棚内布线必须采用金属管或阻燃PVC管敷设，引至灯具部份需用金属软管接头与线盒固定，软管长度垂直不超过0.8米，水平敷设不超过1米，装在天花板内的筒灯，引出线接头不得外露，必须在筒灯上部线盒内密封，不得在天花内装设开关镇流器。
金属配线工程管子接入线盒必须采用锁紧螺母，管线直线长度15米或10米一个90°弯，有两个弯位之后，中间应设分线盒或接线盒。
电气管线弯曲半径不应小于管外径的6倍，电缆管不小于10倍，管口要打成喇叭型，管口边缘锉光滑；电缆穿管完毕，管口采用防火填料密封处理。
吊顶内电气配管规范吊顶内电气配管规范是指在建筑吊顶内进行电气线路配管的相关规定和要求。
以下是一个1000字的吊顶内电气配管规范范例：一、总则1. 吊顶内电气配管应根据设计方案进行布置，确保电气线路的安全可靠、美观整洁。
2. 吊顶内电气配管应符合国家相关标准和规范的要求，如《建筑电气设计规范》、《建筑电气安装工程施工及验收规范》等。
3. 电气配管系统的设计与安装应由具备相应资质的专业电气工程师或电气设计单位进行。
二、材料选择1. 吊顶内电气配管所使用的材料应符合国家标准，并具有相应的阻燃性能。
常用材料如铁皮、塑料、镀锌钢管等。
2. 使用铁皮进行电气配管时，应选择厚度不小于0.8mm的铁皮，并进行防腐处理。
3. 塑料材料应选用耐火、阻燃等级达到相应要求的材料，并具备良好的耐候性能。
三、配管布置1. 吊顶内电气配管应首先确定吊顶的高度和材料，根据吊顶材料的厚度和结构特点进行配管的布置。
2. 配管的布置应符合电气安全和美观整洁的原则，不得影响吊顶的承重和美观效果。
3. 配管应与建筑构件之间留有足够的间距，以便于未来维修和改造。
四、管线敷设1. 电气配管应按照设计要求进行敷设，管线的弯头应尽量减少，并采取合适的角度进行弯曲，避免电线受损或产生过大的电阻。
2. 电气管线不得与水管、热水管等其他管线并列敷设，以防火灾或故障发生时产生相互影响。
3. 不同电气线路的管线要进行分组敷设，避免混乱和交叉引起的干扰。
五、管线支架与固定1. 电气管线应使用合适的支架进行固定，支架应安装牢固、坚固耐用。
2. 支架的间距应根据管线的长度和重量进行合理安排，一般不得大于1.5米。
3. 支架固定点应尽量避免在吊顶板的接缝处，以免影响吊顶的平整度。
六、接线盒和电缆头处理1. 接线盒应选择符合使用要求的耐火、阻燃的材料制作，并设有合适的隔离保护措施。
2. 电缆头的处理应符合国家相关标准的要求，如使用国标接插件等。
3. 接线盒和电缆头应进行可靠固定和封装，以保证其安全可靠性。

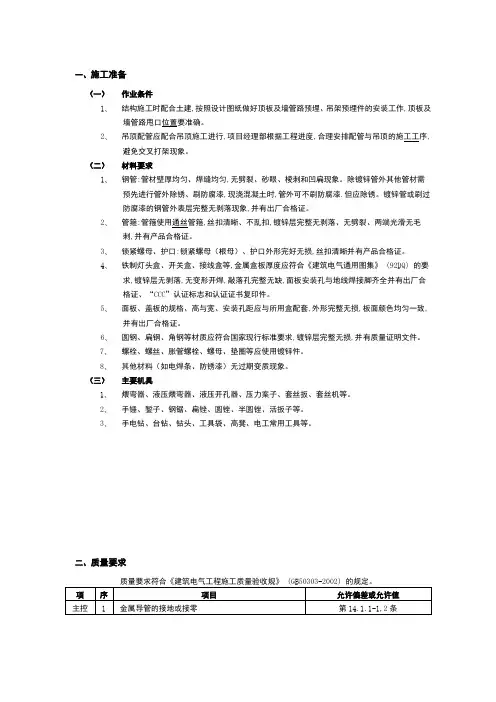

一、施工准备（一）作业条件1、结构施工时配合土建,按照设计图纸做好顶板及墙管路预埋、吊架预埋件的安装工作,顶板及墙管路甩口位置要准确。
2、吊顶配管应配合吊顶施工进行,项目经理部根据工程进度,合理安排配管与吊顶的施工工序,避免交叉打架现象。
（二）材料要求1、钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其他管材需预先进行管外除锈、刷防腐漆,现浇混凝土时,管外可不刷防腐漆.但应除锈。
镀锌管或刷过防腐漆的钢管外表层完整无剥落现象,并有出厂合格证。
2、管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层完整无剥落、无劈裂、两端光滑无毛刺,并有产品合格证。
3、锁紧螺母、护口:锁紧螺母（根母）、护口外形完好无损,丝扣清晰并有产品合格证。
4、铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符合《建筑电气通用图集》（92DQ）的要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全并有出厂合格证、“CCC”认证标志和认证证书复印件。
5、面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有出厂合格证。
6、圆钢、扁钢、角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。
7、螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。
8、其他材料（如电焊条、防锈漆）无过期变质现象。
（三）主要机具1、煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机等。
2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。
3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。
二、质量要求项目 2金属导管的连接 第14.1.2条 一般项目 1埋地导管的选择和埋设处理 第14.2.1条 2 导管的管口设置和处理第14.2.2条 3 电缆导管的弯曲半径第14.2.3条 4 金属导管的防腐第14.2.4条 5 绝缘导管的连接和保护第14.2.9条 6柔性导管的长度、连接和接地 第14.2.10条 三、工艺流程管珞接地一♦变牌缝处理 四、操作工艺（一）熟悉图纸不仅要读懂电气施工图还要阅读建筑和结构施工图以及其他专业图纸，电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。
一、施工准备（一）作业条件1、结构施工时配合土建,按照设计图纸做好顶板及墙内管路预埋、吊架预埋件的安装工作,顶板及墙内管路甩口位置要准确。
2、吊顶内配管应配合吊顶施工进行,项目经理部根据工程进度,合理安排配管与吊顶的施工工序,避免交叉打架现象。
（二）材料要求1、钢管:管材壁厚均匀、焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其他管材需预先进行管内外除锈、刷防腐漆,现浇混凝土时,管外可不刷防腐漆.但应除锈。
镀锌管或刷过防腐漆的钢管外表层完整无剥落现象,并有出厂合格证。
2、管箍:管箍使用通丝管箍,丝扣清晰、不乱扣,镀锌层完整无剥落、无劈裂、两端光滑无毛刺,并有产品合格证。
3、锁紧螺母、护口:锁紧螺母(根母)、护口外形完好无损,丝扣清晰并有产品合格证。
4、铁制灯头盒、开关盒、接线盒等,金属盒板厚度应符合《建筑电气通用图集》(92DQ)的要求,镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有出厂合格证、“CCC”认证标志和认证证书复印件。
5、面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有出厂合格证。
6、圆钢、扁钢、角钢等材质应符合国家现行标准要求,镀锌层完整无损,并有质量证明文件。
7、螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。
8、其他材料(如电焊条、防锈漆)无过期变质现象。
（三）主要机具1、煨弯器、液压煨弯器、液压开孔器、压力案子、套丝扳、套丝机等。
2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。
3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、 工艺流程四、 操作工艺（一） 熟悉图纸不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。
按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。
（二） 测量管路、盒及吊杆的位置1、 根据电气设计图纸以土建吊顶的水平高程线为基础并与其他专业配合(通风、空调)进行图纸会审,如有相互交叉、打架、距离不符合要求或接线不方便等情况提前制定技术措施,并及时办理洽商。
2、 管路、盒的测量放线:按照管路横平竖直的原则,沿管路的垂直和水平方向进行顶板、墙壁的弹线定位,注意与其他管路相互间的最小距离。
用线坠找正,拉线确定管路距顶板的距离及接线盒的位置,并做好标识。
3、 吊扦位置的测量:根据吊扦位置的确定原则和管子的终端、转弯中点(两侧)、接线盒两端的距离为150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。
4、当吊顶有分格块线条时,灯位必须按吊顶块分布均匀,见图5-3。
按几何图型组成的灯位应相互对称布置,然后再根据灯位的位置确定配管管潞的最佳敷设部位及走向。
（三）预制加工管路、吊杆管子加工:根据设计图纸加工各种管弯及管子套丝。
1、选管管子加工前应对管材进行外观检查,管壁应厚度均匀、不扁、不裂,管身不弯曲、不变形。
2、管子防腐钢管内如有灰尘、油污或受潮生锈将会造成穿线困难、损伤,降低绝缘层性能,所以在敷设管子前必须对管子内外进行除锈、防腐处理。
（1）管子内壁除锈及刷防锈漆:将管子放在架子上,用棉丝、布条或原形钢丝刷两头各绑一根钢丝穿入管内,站在管子两端的人来回拉动管内钢丝带动所绑物,把管内铁锈清除干净,然后清除所绑物上的浮锈或换新的所绑物后,用所绑物多次沾防锈漆,在管内来回拉动,直至使管内壁涂漆均匀到位为止。
另一方法是:把钢管在架子上交错倾斜放置,用透明塑料软管将管子串接一体,在最上一层管日处灌入防锈漆,由最下一层管口处自然排出后,管内壁涂漆均匀即可,注意管子倾斜角度不能过大。
（2）管外防腐用铁刷除锈后用毛刷沾防锈漆满刷均匀即可。
（3）使用镀锌管时,在镀锌层剥落处也应进行防腐处理。
3、管子切断常用钢锯、无齿锯进行切管,将需要切断的管子长度量准确,放在钳日内卡牢固。
（1）用钢锯切管时,要注意使锯条保持垂直,避免切日处出现马蹄口,推锯时稍加用力使其发生割作用,但用力不要过猛,以免别断锯条；回锯时不加用力,锯稍拾起,尽量减少锯条磨损；当快要切断时,要减慢锯割速度,使管子平稳地锯断,防止锯条发热,要注意经常在锯条口上涂油。
（2）（3）用无齿锯切管时,应利用纤维增强砂轮片切割,操作时用力均匀平稳,不能用力过猛,以免过载或砂轮崩裂。
（4）管子切断后,断日处应与管轴线垂直,断口处平齐不歪斜,当出现马蹄口后应重新切断,切断管口处用锉刀锉平、光滑,无毛刺,管内铁屑除净。
4、管子套丝（1）根据管子外径选择相应的扳牙,用套丝扳或套丝机套丝时,先将管子用台钳或龙门压力架钳紧固定,再把绞板套在管端,调整绞扳的活动刻度盘,使扳牙符合需要的距离,用固定螺丝固定,在调整绞扳上的三个支撑脚,使其紧贴管子,防止套丝时出现斜丝。
绞扳调好后,手握绞手柄,平稳向里推进,按顺时针方向转动,转动要平稳,太快了不宜带上丝,均匀用力不得过猛,避免偏丝啃丝,随套随浇冷却液。
（2）管径20mm及以下时,应分二扳套成；管径在25mm及以上时分三扳套成。
（3）由于钢管丝扣连接的部位不同,管端套丝长度也不相同。
用与接线盒、配电箱连接处的套丝长度不小于管外径的1.5倍；用在管与管相连接部位时，套丝长度不小于管接头长的l/2加2～4扣。
（4）套完丝扣后,随即清理管口,将套丝端面毛刺处理完,清除渣屑,使管子保持光滑,丝扣不乱不过长，丝扣干净清晰。
5、管子弯曲（1）在弯曲钢管时,根据不同的管径,用8＃铁丝做好不同的样板,以便在弯曲管子的同时进行对照检查。
（2）冷煨法:一般管径在20mm及以下时,用手扳煨管器。
煨管器应根据管子直径选用,不得以大代小,更不能以小代大。
煨管时把煨管器套在管子需要弯曲部位(即弯曲点),用脚踩住管子、扳动煨管器手柄,稍加一定的力,使管子略有弯曲.然后逐点向后移动煨管器,重复前次动作,直至弯曲部位的后端,使管子逐步煨出所需要的弯曲半径和弯曲角度。
（3）管径在25mm及以上时,使用液压煨管器,模具应按线管弯曲半径的要求进行选择,即将已画好线的管子放入弯管机模具内,使管子的弯曲点对准弯管机的起弯点,然后拧紧夹具,弯管时当弯曲角度大于所需角度l°～2°时停止,将弯管机退回起弯点,用样板测量弯曲半径和弯曲角度。
应注意的是所弯的管外径一定与弯管模具配合贴紧,否则管子会产生凹瘪现象。
（4）热煨法:对于直径较大的管子采用热煨法时,煨管前先把管内装满振实炒干的砂子,两端塞紧后.在烘炉上或焦炭火上加热后,放在模具上弯曲。
用气焊加热煨管时,先在钢管上划出直线段,再划出加热长度L,先在L部分上预热,再从弯曲点开始,边加热边弯曲,弯曲半径应尽量一致,防止弯曲段表面产生褶皱。
因弯曲冷却后角度约回缩2°～3°,弯制时要比预定弯曲角度略大2°～3°,加热长度L可用简单的公式计算:L=πdR/180=0.0175dR 式中:d为弯曲角度 R为弯曲半径热煨时要掌握好火候,钢管烧得不红弯不动,烧得过红或者红得不均匀都容易弯瘪。
（5）注意弯曲半径不小于管外径的6倍,钢管加工时其弯曲处不应有褶皱、凹穴、折扁和裂缝现象,弯扁程度不大于管外径的10%,弯曲角度不小于90°。
6、吊杆加工:（1）根据图纸灯具的重量选择吊杆的直径,如设计无要求,一般吊杆的直径不小于φ8,吊杆应进行防腐处理。
（2）根据土建吊顶标高至顶板的距离确定吊杆的截取长度。
（3）根据吊杆与顶板的固定方法预制加工吊杆:方法一:吊杆与顶板上的预埋件焊接时,根据吊杆的下料长度,将吊杆的一端弯成90°,弯折的长度为50mm,另一端长度根据吊顶的高程确定。
方法二:吊杆与顶板用膨胀螺栓(塑料胀管)固定时,吊杆的一端与角钢焊接,角钢型号为L30×3,截取长度为50mm,角钢一面打φ8的螺栓孔,另一面与吊杆双面施焊,焊接长度为30mm。
（四）管路敷设1、一般要求（1）吊顶内管路敷设按设计要求正确选用管材。
（2）不能上人的固定封闭吊顶按暗配管敷设。
这些部位除灯具自身的接线盒外,不应装设接线盒,由于线路分支等必须加盒时,应留检查孔。
吊顶内装设的接线盒必须单独固定,其朝向应便于检修和接线。
（3）可上人的吊顶内的配管其管路、走向、支架固定按明配管要求施工。
（4）在吊顶内不得使用半硬质塑料管和塑料波纹管。
设计如为硬质塑料电线管,要求氧指数必须≥27%。
（5）在吊顶内由接线盒引向灯具的灯头线管材质根据管路敷设的材质选用相同材质的保护软管,其保护软管长度在动力工程中不超过0.8m,在照明工程中不超过 1.2m(例如目设计为钢管时,选用金属软管；设计为硬质塑料线管时,选用阻燃型塑料波纹管)。
（6）吊顶内敷设的管路应有单独的吊杆或支撑装置。
（7）吊顶内管路敷设对其周围的易燃物做好防火隔热处理,中间接线盒应加盖板封闭,盖板涂刷与墙壁面或顶棚相同颜色的油漆两遍。
（8）吊顶内敷设的管路在进入接线盒时,其内外应装有锁母固定。
（9）吊顶内管路敷设应保持与其他专业管线的最小距离:①当管路敷设在热水管下面时为0.2m,上面时为0.3m。
②当管路敷设在蒸汽管下面时为0.5m,上面时为lm。
当不能符合上列要求时,应采取隔热措施,对有保温措施的蒸汽管,上、下净距均可减少至0.2m。
③电线管路与其他管路的平行净距不应小于O.lm。
当与水管同侧敷设时,宜敷设在水管的上面。
（10）管路敷设应尽量减少接线盒,只有在管路较长或有弯曲时(管入盒处弯曲除外)才允许加装接线盒或放大管径。
管路水平敷设时接线盒间距应符合下列要求:①无弯管路,不超过30m；②两个接线盒之间有一个弯时,不超过20m；③两个接线盒之间有两个弯时,不超过15m；④两个接线盒之间有三个弯时,不超过8m。
2、吊杆固定根据吊杆测量的位置进行吊杆的固定:（1）焊接法:在顶板上找出预埋的焊接件,清理干净,将加工好的吊杆与之两面施焊,焊接要饱满、垂直、牢固,焊渣清除后进行防腐处理。
（2）塑料胀管法:根据吊杆的位置钻孔,钻塑料胀管孔使用单相串激式冲击电钻,如果使用手电钻时,应使用合金钢钻头。
孔径与塑料胀管外径相同,孔深不应小于胀管的长度,钻好孔,放入塑料胀管,用螺丝将加工好的吊杆与之固定(见图5-4)。
（3）钻膨胀螺栓套管孔时,当孔径在φ12以上时用电钻钻孔,钻头外径与套管外径相同,钻出的孔径与套管外径的差值不大于lmm,孔深不小于套管长度加10mm。
钻好孔放入膨胀螺栓后与加工好的吊扦进行紧固。
