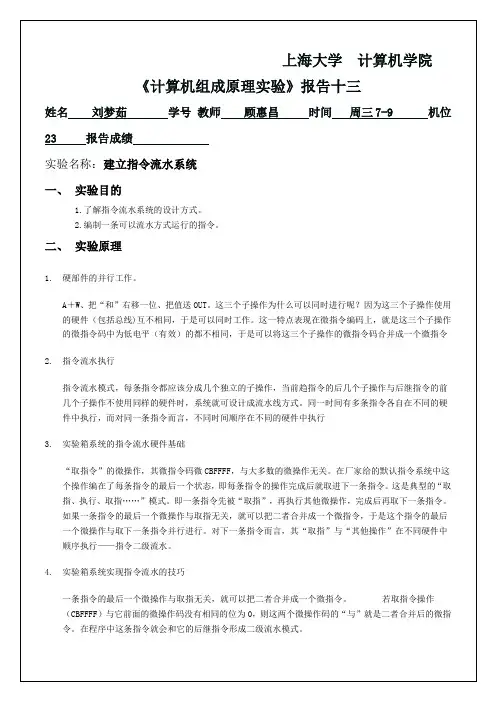

上海大学计算机组成原理实验报告(全)《计算机组成原理实验》报告一姓名学号时间地点行健楼 609机房评阅一．数据传送实验1. 实验内容及要求在试验箱上完成以下内容:将58H写入A寄存器。
将6BH写入W寄存器。
将C3H 写入R1寄存器。
2. 实验环境本实验箱用74HC574构成各种寄存器。
3. 实施步骤或参数①注视仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。
②设置实验箱进入手动模式。
③K2接AEN,K1和K2接EX0和EX1，设置K2K1K0＝010，设置K23～K16＝01011000。
④注视A及DBUS的发光管，按下STEP键，应看到CK灯灭、A旁的灯亮。
记住看到的实际显示情况。
⑤放开STEP键，应看到CK灯亮、A寄存器显示58。
记住看到的实际情况。
⑥重复上述实验步骤，在做6BH时，K2接WEN,K1和K2接EX2和EX3，设置K2K1K0＝010，设置K23～K16＝01101011；重复上述实验步骤，在做C3H时，K2接RWR,K1和K2接SB 和SA，设置K2K1K0＝001，设置K23～K16＝10100011。
⑦关闭实验箱电源。
4. 测试或者模拟结果A寄存器显示58，W寄存器显示6B，R1寄存器显示C3，完成实验目的。
5. 体会本次实验相对简单，只需要三根线便可以完成整个实验，但是，今天认识了实验箱。
124并且在老师的带领下较为完整的认识了整个试验箱，还是很开心的，今后实验箱将是我们学习计算机组成原理的重要工具，也是我们的好朋友。
《计算机组成原理实验》报告二姓名学号时间地点行健楼 609机房评阅二．运算器实验1. 实验内容及要求在试验箱上完成以下内容:计算07H＋6AH后左移一位的值送OUT输出。
把39H取反后同64H相或的值送入R2寄存器。
通过人工译码，加深对译码器基本工作原理的理解。
理解命令的顺序执行过程。
计算机组成实验报告计算机组成实验报告(共3篇)篇一：《计算机组成与结构》实验报告11 .实验目的：1)．学习和了解TEC-2000 十六位机监控命令的用法；2)．学习和了解TEC-2000 十六位机的指令系统；3)．学习简单的TEC-2000 十六位机汇编程序设计；2.实验内容：1)．使用监控程序的R 命令显示/修改寄存器内容、D 命令显示存储器内容、E 命令修改存储器内容；2)．使用 A 命令写一小段汇编程序，U 命令反汇编刚输入的程序，用G 命令连续运行该程序，用T、P 命令单步运行并观察程序单步执行情况；3、实验步骤1)．关闭电源，将大板上的COM1 口与PC 机的串口相连；2)．接通电源，在PC 机上运行PCEC.EXE 文件，设置所用PC 机的串口为“1”或“2”, 其它的设置一般不用改动,直接回车即可；3)．置控制开关为00101（连续、内存读指令、组合逻辑、16 位、联机），开关拨向上方表示“1”，拨向下方表示“0”，“X”表示任意。
其它实验相同；4)．按一下“RESET”按键,再按一下“START”按键，主机上显示：TEC-2000 CRT MONITOR Version 1.0 April 2001Computer Architectur Lab.，Tsinghua University Programmed by He Jia >5)．用R 命令查看寄存器内容或修改寄存器的内容a.在命令行提示符状态下输入：R↙；显示寄存器的内容图片已关闭显示，点此查看图片已关闭显示，点此查看b.在命令行提示符状态下输入：R R0↙；修改寄存器R0 的内容，被修改的寄存器与所赋值之间可以无空格,也可有一个或数个空格主机显示:寄存器原值:_在该提示符下输入新的值,再用R 命令显示寄存器内容，则R0 的内容变为0036。
图片已关闭显示，点此查看6)．用D 命令显示存储器内容在命令行提示符状态下输入：D 2000↙会显示从2000H 地址开始的连续128 个字的内容；连续使用不带参数的 D 命令，起始地址会自动加128（即80H）。
《计算机组成原理》学生实验报告（2011~2012学年第二学期）专业：信息管理与信息系统班级： A0922学号：10914030230姓名：李斌目录实验准备------------------------------------------------------------------------3 实验一运算器实验-----------------------------------------------------------7 实验二数据通路实验-------------------------------------------------------13 实验三微控制器实验--------------------------------------------------------18 实验四基本模型机的设计与实现------------------------------------------22实验准备一、DVCC实验机系统硬件设备1、运算器模块运算器由两片74LS181构成8位字长的ALU。
它是运算器的核心。
可以实现两个8位的二进制数进行多种算术或逻辑运算，具体由74181的功能控制条件M、CN、S3、S2、S1、S0来决定，见下表。
两个参与运算的数分别来自于暂存器U29和U30（采用8位锁存器），运算结果直接输出到输出缓冲器U33（采用74LS245，由ALUB信号控制，ALUB=0，表示U33开通，ALUB=1，表示U33不通，其输出呈高阻），由输出缓冲器发送到系统的数据总线上，以便进行移位操作或参加下一次运算。
进位输入信号来自于两个方面：其一对运算器74LS181的进位输出/CN+4进位倒相所得CN4；其二由移位寄存器74LS299的选择参数S0、S1、AQ0、AQ7决定所得。
触发器的输出QCY就是ALU结果的进位标志位。
QCY为“0”，表示ALU结果没有进位，相应的指示灯CY灭；QCY为“1”，表示ALU结果有进位，相应的指示灯CY点亮。

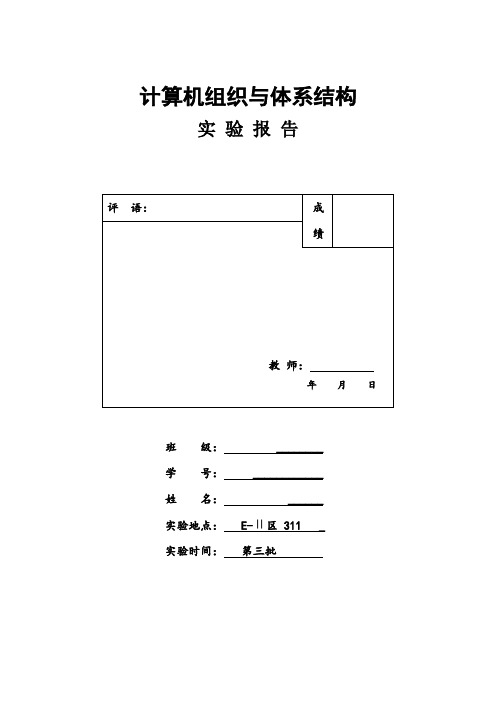

计算机组织与体系结构实验报告班级： ________学号： ____________姓名： ______实验地点： E-Ⅱ区 311 _实验时间：第三批实验一存储器实验1．FPGA中LPM_ROM定制与读出实验一．实验目的1、掌握FPGA中lpm_ROM的设置，作为只读存储器ROM的工作特性和配置方法。
2、用文本编辑器编辑mif文件配置ROM，学习将程序代码以mif格式文件加载于lpm_ROM中；3、在初始化存储器编辑窗口编辑mif文件配置ROM；4、验证FPGA中mega_lpm_ROM的功能。
二．实验原理ALTERA的FPGA中有许多可调用的LPM (Library Parameterized Modules)参数化的模块库，可构成如lpm_rom、lpm_ram_io、lpm_fifo、lpm_ram_dq的存储器结构。
CPU 中的重要部件，如RAM、ROM可直接调用他们构成，因此在FPGA中利用嵌入式阵列块EAB可以构成各种结构的存储器，lpm_ROM是其中的一种。
lpm_ROM有5组信号：地址信号address[ ]、数据信号q[ ]、时钟信号inclock、outclock、允许信号memenable，其参数都是可以设定的。
由于ROM是只读存储器，所以它的数据口是单向的输出端口，ROM中的数据是在对FPGA现场配置时，通过配置文件一起写入存储单元的。
图3-1-1中的lpm_ROM有3组信号：inclk——输入时钟脉冲；q[23..0]——lpm_ROM的24位数据输出端；a[5..0]——lpm_ROM的6位读出地址。
实验中主要应掌握以下三方面的内容：⑴ lpm_ROM的参数设置；⑵ lpm_ROM中数据的写入，即LPM_FILE初始化文件的编写；⑶ lpm_ROM的实际应用，在GW48_CP+实验台上的调试方法。
三．实验步骤（1）用图形编辑，进入mega_lpm元件库，调用lpm_rom元件，设置地址总线宽度address[]和数据总线宽度q[]，分别为6位和24位,并添加输入输出引脚，如图3-1-1设置和连接。
《计算机组成原理实验》报告一数据传送实验1.实验内容及要求在试验箱上完成以下内容:将58H写入A寄存器。
将6BH写入W寄存器。
将C3H写入R1寄存器。
2.实验环境本实验箱用74HC574（8D型上升沿触发器）构成各种寄存器。
3.实施步骤或参数①注视仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。
②设置实验箱进入手动模式。
③ K2接AEN,K1和K2接EX0和EX1，设置K2K1K0＝010，设置K23～K16＝0101 1000。
④注视A及DBUS的发光管，按下STEP键，应看到CK灯灭、A旁的灯亮。
记住看到的实际显示情况。
⑤放开STEP键，应看到CK灯亮、A寄存器显示58。
记住看到的实际情况。
⑥重复上述实验步骤，在做6BH时，K2接WEN,K1和K2接EX2和EX3，设置K2K1K0＝010，设置K23～K16＝0110 1011；重复上述实验步骤，在做C3H时，K2接RWR,K1和K2接SB和SA，设置K2K1K0＝001，设置K23～K16＝1010 0011。
⑦关闭实验箱电源。
4.测试或者模拟结果A寄存器显示58，W寄存器显示6B，R1寄存器显示C3，完成实验目的。
5.体会本次实验相对简单，只需要三根线便可以完成整个实验，但是，今天认识了实验箱，并且在老师的带领下较为完整的认识了整个试验箱，还是很开心的，今后实验箱将是我们学习计算机组成原理的重要工具，也是我们的好朋友。
运算器实验1.实验内容及要求1（1）在试验箱上完成以下内容:计算07H＋6AH后左移一位的值送OUT输出。
把39H取反后同64H相或的值送入R2寄存器。
（2）通过人工译码，加深对译码器基本工作原理的理解。
理解（微）命令的顺序执行过程。
2.实验环境在实验箱上使用微程序来完成。
3.实施步骤或参数①注视仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。
实验一报告内容实验题目：运算器实验实验目的： 1、掌握简单运算器的数据传输方式 2、验证运算功能发生器( 74LS181)及进位控制的组合功能。
实验要求：完成不带进位及带进位算术运算实验、逻辑运算实验，了解算术逻辑运算单元的运用。
实验器材：电子试验箱运算器组成框图：ALU的功能图实验原理：实验中所用的运算器原理如图1-1所示。
其中运算器山两片74LS181以并／串形式构8位字长的ALU。
运算器的输出经过一个三态门(74LS245)和数据总线相连’运算器的两个数据输入端分别由-个锁存器(74LS273)锁存，锁存器的输入已连至数据总线，数据丌关(INPUT UNIT)用来给出参与运算的数据，经一三态门(74LS245)和数据总线相连，数据显示灯(BUS UNIT)已和数据总线相连，用来显示数据总线内容。
本实验装置的控制线(CTR-IN UNIT)应与(CTR-OUT UNIT)相连，数据总线、时序电路( TIME UNIT)产生的脉冲信号（T1-T4）、P(1)、P(2)、P(3)本实验装置已作连接， ( CLK UNIT)必须选择一档合适的时钟，其余均为电平控制信号(HC-UNIT)。
进行实验时，首先按动位于本实验装置右中则的复位按钮使系统进入初始待令状态，在LED显示器闪动出现“P．”的环境下，按动增址命令键使LED显示器自左向右第一位显示提示符H”，表示本装置已进入手动单元实验状态，在该状态下按动单步命令键，即可获得实验所需的单脉冲信号，而各电平控制信号用位于LED显示器左方的K25~KO二进制数据开关来模拟。
在进行手动实验时，必须先预置开关电平：，Load=l, /CE- 1，其余开关控制信号电平均置为0，这在以后手动实验时不再说明，敬请注意。
实验连接：按上图实验线路作以下连接：1、八付运算器控制信号连接：位于实验装置左上方的控制信号(CrR_OLff UNIT)中的(S3、S2. S1. SO.M、／CN. LDDRl. LDDR2. LDCZY. C、B.A)与位于实验装置右中方的(CTR-IN UNIT)、位于实验装置左中方的(UPC UNIT)、位于右J二方的（艮UNIT）作对应连接。
管理学院信息管理与信息系统专业 3 班______组、学号姓名协作者教师评定_____________实验题目_微程序控制器实验__________________1.实验目的与要求：实验目的：(1).理解时序产生器的原理，了解时钟和时序信号的波形。
(2).掌握微程序控制器的功能、组成知识。
(3).掌握微指令格式和各字段功能。
(4).掌握微程序的编制、写入、观察微程序的运行，学习基本指令的执行流程。
实验要求：(1).按练习一要求完成测量波形的操作，画出TS1、TS2、TS3、TS4的波形，并测出所用的脉冲Φ的周期。
(2).按练习二的要求输入微指令的二进制代码表，并单步运行五条机器指令。
(3).实验时，结合读、写微指令流程图，选择存储器地址和数据不断对RAM写入数据，执行时为循环重复执行微指令，直到有P2（CLR）清零信号作用时才停止。
(4)结合实验内容，将数据00H-002H存入存储器6116的00H-002H 单元，，写出实验步骤，并在实验中加以验证。
2.实验方案：(1)按要求在实验仪上接好线，仔细检查正确与否，无误后才接通电源，每次实验都要接一些线，先接线，后打开电源，养成不带电接线的习惯，这样可以避免烧坏实验仪器。
(2)编程写入E2PROM28161）将编程开关（MJ20）置为PROM（编程）状态；2）将STATE UNIT中的STEP置为“STEP”状态，STOP置为“RUN”状态；3）在UA5-UA0开关上置要写的某个微地址（八进制）；4）在MK24-MK1开关上置要写的微地址相应的24位微代码，24位开关对应24位显示灯，开关量为“1”灯亮，为“0”灯灭；5）启动时序电路（按动启动按钮START），即将微代码写入到E2PROM2816的相应地址对应的单元中；6）重复（3）～（5）步骤将每一条微指令写入E2PROM2816。
(3)校验1）将编程开关置为READ状态；2）将STEP开关置为“STEP”状态，STOP开关置为“RUN”状态；3）在开关UA5~UA0上置好要读的某个微地址；4）按动START键，启动时序电路，观察显示灯MD24-MD1的状态，检查读出的微代码是否已写入的相同。
计算机组成原理实验报告班级：0411202学号：2012211xxx姓名: kelory_lee2014年12月7日目录1.实验一Hamming码2.实验二乘法器3.实验三时序部件4.实验四CPU_算术逻辑单元5.实验五CPU_指令译码器6.实验六CPU_微程序控制器7.实验七-八CPU_无流水无cache实验1 Hamming码一.实验目的（1）对容错技术有初步了解，理解掌握海明码的原理（2）掌握海明码的编码以及校验方法二.实验内容（1）先连接JTAG线和USB线（CPU实验时才用接此线），然后接实验箱电源线，最后才可以打开电源。
（切记：不能带电插拔Jtag口，否则会损坏实验设备）（2）安装ByteBlaster：Quartus→tools→>programmer→HardwareSetup(在打开programmer窗口的左上角或从Edit菜单—> HardwareSetup 亦可打开)→选Hardware Settings→点击Add Hardware→Hardware type →Altera ByteBlaster→ok即可；Mode选Jtag。
（3）打开Quartus→tools→programmer→AddFile，将hamming.sof（在C盘的相应目录下）下载到FPGA中。
注意进行programmer时，应在program/configure下的方框中打勾，然后下载。
（4）在实验台上通过模式开关选择FPGA独立调试模式010。
首先输入的8位操作数对应开关SD15~SD8，编码后的hamming码在灯A0～A12上体现。
其次开关SA0是控制位，待校验的13位数据对应SD7～SD0与SA5～SA1。
最后比较的结果在灯R4～R0上体现。
观察实验现象并记录相应数据如对8位数据10101100进行hamming编码和校验。
第一，先手工计算校验位P5～P1＝_10111__，编码后的hamming码为__1101001101011。
南京信息工程大学实验（实习）报告实验（实习）名称按题要求设计存储器日期 2012.4.21 得分指导教师马利系计软院专业计科年级 2010 班次 1班姓名学号一、实验目的综合使用Protel进行综合设计二、实验内容1.完成图纸设置（改图纸号）2.添加元器件库3.CPU采用8086，用4片8K*8位的ROM（采用2764）和10片8K*8位的RAM(采用6264)组成存储器，地址锁存器采用8282，数据缓冲器采用8286，控制信号为DT/R,译码器采用74ALS138；4.绘出完整的原理图。
三、实验练习题某机器中，已知ROM区域的地址空间为0000H~3FFFH（用8K*8位的ROM芯片（2764）构成），RAM的起始地址为6000H，地址空间为40K*16位（用8K*8位的RAM芯片（6264）构成）。
假设RAM芯片有CS和WE（上面有横杠）信号控制端，CPU（8086）的地址总线为A15~A0，数据总线为D15~D0，控制信号为T/W（W上面有横杠），MREQ（上面有横杠），（访存），要求、1。
画出地址译码方案2。
将ROM和RAM同CPU相连四、实验步骤1.新建一个SCH文件；2.place→→part→→→Browse→选择8088；3.Place→Parts→Browse→选择8282，添加两个；4.Place→Parts→Browse→选择8286，添加两个；5.Place→Parts→Browse→选择2764，连续添加四个；6.Place→Parts→Browse→选择6264，连续添加十个；7.Place→Parts→Browse→选择38译码器；8.所有元器件分布如图所示；9.划线并添加网络标签；CPU ALU-8282STB CPU DT/R*-8286T CPUDEN*-8286OE* CPURD*-6264、2764OE* CPU WR*-6264WE*10.将两个8282地址锁存器的OE/相连，并且接地；11.创建网络表Design→→Create Netlist→→OK；12.新建一个PCB文件；13.在keepoutlayer层上划一个6*6的方格14.导入元器件Design→→Load Nets→→Browse→→添加文件，确定后Excute；15. 手动布置原件，使各元件排列整齐。
计算机组成原理实验报告课程名称计算机组成原理实验学院计算机专业班级学号学生姓名指导教师20年月日实验一：基础汇编语言程序设计实验1实验目的●学习和了解TEC-XP+教学实验监控命令的用法;●学习和了解TEC-XP+教学实验系统的指令系统;●学习简单的TEC-XP+教学实验系统汇编程序设计。
2实验设备及器材●工作良好的PC机;●TEC-XP+教学实验系统和仿真终端软件PCEC。
3实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态，通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。
实验箱正如一集成的开发板，而我们正是通过基础的汇编语言对开发板进行使用和学习，过程中我们不仅需要运用汇编语言的知识，还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理，通过串口通讯，实现程序的烧录，实验箱与PC端的通讯。
4实验内容1)学习联机使用TEC－XP+教学实验系统和仿真终端软件PCEC；2)学习使用WINDOWS界面的串口通讯软件；3)使用监控程序的R命令显示/修改寄存器内容、D命令显示存储内容、E命令修改存储内容；4)使用A命令写一小段汇编程序，U命令反汇编输入的程序，用G命令连续运行该程序，用T、P命令单步运行并观察程序单步执行情况。
5实验步骤1)准备一台串口工作良好的PC机器;2)将TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态;3)将黑色的电源线一段接220V交流电源,另一端插在TEC-XP+实验箱的电源插座里;4)取出通讯线,将通讯线的9芯插头接在TEC-XP+实验箱上的串口"COM1"或"COM2"上,另一端接到PC机的串口上;5)将TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为001100(连续、内存读指令、组合逻辑、联机、16位、MACH),6)控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同;7)打开电源,船型开关盒5V电源指示灯亮;8)在PC机上运行PCEC16.EXE文件,根据连接的PC机的串口设置所用PC机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; （8）按一下"RESET"按键,再按一下"START"按键,主机上显示：6实验截图及思考题【例3】计算1到10的累加和。
计算机组成原理的实验报告一、实验目的本次实验的主要目的是深入理解计算机组成原理中的关键概念和组件，通过实际操作和观察，增强对计算机硬件系统的认识和掌握能力。
具体包括：1、了解计算机内部各部件的工作原理和相互关系。
2、熟悉计算机指令的执行流程和数据的传输方式。
3、掌握计算机存储系统的组织和管理方法。
4、培养分析和解决计算机硬件相关问题的能力。
二、实验设备本次实验使用的设备包括计算机、逻辑分析仪、示波器以及相关的实验软件和工具。
三、实验内容1、运算器实验进行了简单的算术运算和逻辑运算，如加法、减法、与、或等操作。
观察运算结果在寄存器中的存储和变化情况。
2、控制器实验模拟了指令的取指、译码和执行过程。
分析不同指令对计算机状态的影响。
3、存储系统实验研究了内存的读写操作和地址映射方式。
考察了缓存的工作原理和命中率的计算。
4、总线实验观察数据在总线上的传输过程和时序。
分析总线竞争和仲裁的机制。
四、实验步骤1、运算器实验步骤连接实验设备，将运算器模块与计算机主机相连。
打开实验软件，设置运算类型和操作数。
启动运算，通过逻辑分析仪观察运算过程中的信号变化。
记录运算结果，并与预期结果进行比较。
2、控制器实验步骤连接控制器模块到计算机。
输入指令序列，使用示波器监测控制信号的产生和变化。
分析指令执行过程中各个阶段的状态转换。
3、存储系统实验步骤搭建存储系统实验电路。
进行内存读写操作，改变地址和数据，观察存储单元的内容变化。
分析缓存的替换策略和命中率的影响因素。
4、总线实验步骤连接总线模块，配置总线参数。
多个设备同时发送数据，观察总线的仲裁过程。
测量数据传输的时序和带宽。
五、实验结果与分析1、运算器实验结果加法、减法等运算结果准确，符合预期。
逻辑运算的结果也正确无误。
观察到在运算过程中，寄存器的值按照预定的规则进行更新。
分析：运算器的功能正常，能够准确执行各种运算操作，其内部的电路和逻辑设计合理。
2、控制器实验结果指令能够正确取指、译码和执行，控制信号的产生和时序符合指令的要求。
实验三总线控制实验一、实验目的熟悉和了解地址总线的组成结构、地址来源及集合原理。
掌握程序段与数据段的寻址规则及地址部件的运用技巧。
二、实验原理地址总线的作用是传递地址信息，输出当前数据总线上发送信息的源地址或接收信息的目的地址。
如下图所示本系统设有内存与外设两条地址总线，通过PC计数器提供内存（程序存储器）地址，并由地址寄存器AR传递内存（数据存储器）地址与外设地址。
另外堆栈寄存器SP亦可视为地址寄存器，它的堆顶指向数据与程序指针存取地址。
图2-3-6地址总线组成通路1.11位程序地址本系统从提高信息存取效率的角度设计主内存地址通路，按现代计算机体系结构中最为典型的分段存取理念合成主存及外设地址总线addr，在指令操作“时段”（取操作码与取操作数），以当前程序指针PC为址，遇主存数据传递“时段”以当前数据指针AR为址。
addr 地址的合成通路见图2-3-6。
其寻址范围为0~7FFh。
2.16位数据地址本系统数据指针由地址锁存器AR直接提供，当LDAR=1时，在DRCK下降沿把数据总线打入AR。
其寻址范围为0~FFFFh，可达64KB。
三、实验内容表2.3.7PC程序计数器目标编码目标部件定义按钮功能说明E/M IP DRCK DRCK下降沿打图2-3-7所示的PC框由3片161构成按字方式寻址的11位PC计数器，计数器的输入端与总线相连构成置数通路，计数器的输出端途经三态门缓冲分离为两条通路，其一与总线相连构成可读通路，其二与地址寄存器（数据）集合组成主存EM地址总线。
它的清零端由中央外理器单元直控，上电时PC计数器自动淸零，实验中按复位钮亦可实现计数器的手动淸零。
手控状态，本实验由表2.6.1定义的目的编码控制PC计数器的预置与加1操作，并以准双向I/O部件的S10~S0为计数器预置源。
当IP=1时按单拍按钮，遇E/M=1在脉冲下降沿把S10~S0的内容装入PC计数器；遇E/M=0在脉冲下降沿PC计数器加1。
计算机组成原理学生实习报告第一篇：计算机组成原理学生实习报告温岭市职业技术学校学生实习(实验)报告班级学号姓名指导教师实习时间实习课题: 计算机组装实习目的:熟悉计算机硬件组装硬件组装流程实习器材与设备:旧电脑数据线螺丝刀等实习过程:1.准备机箱2.安装主板上的部件3.将主板装入机箱4.连接机箱至主板的控制线5.实习小结:(写实习报告要求:1.有图纸的请附在报告反面2.写出具体过程包括编程、步骤)第二篇：计算机组成原理《计算机组成原理》实验任务计识。
算机原理是计算机科学与技术及相关专业的一门专业基础课，是一门重点科，在计算机硬件的各个领域中运会用到计算计原理的有关知本实验课程的教学目的和要求是使学生通过实验手段掌握计算机硬件的组成与设计、制造﹑调试﹑制造﹑维护等多方面的技能同时训练动手的能力，也使学生系统科学地受到分析问题和解决问题的训练. 第三篇：计算机组成原理上机实习报告总结经过这次课程设计我们了解了很多知识，也学到了一些课本中没有的知识点，实践给我们带来了很多快乐，但是在这快乐中我们有着艰辛，在我们接完线的时候，去运行机器总是出错，我们一步一步的检查，到最后一遍又一遍的重新连线，到最后终于成功了，心里有着一般人没有的喜悦。
计算机组成原理设计与实践实验课程不仅仅是对理论的验证，重要的是技术训练和能力培养，包括动手能力、分析问题和解决问题的能力、书写能力和表达能力、团队协作能力等的培养也就是要注重学生的工程能力，培养学生完成项目实践的能力，同时，要培养学生交流的能力，能够很好地表达自己的设计思想，这也是工程实践中必不可少的。
因此，在整个课程中，指导教师多次与学生交流设计方案，让学生在与老师的交流中逐渐理解处理器的工作原理。
同时，培养学生书写报告的能力，很多学生只注重编程序，而不重视课程报告的撰写，这需要老师的引导和成绩比例分配的导向，让学生真正理解报告不仅是写给老师看的，更重要的是真正通过报告的形式提交自己的设计思想。
实验三微程序控制器实验一.实验目得与要求:实验目得:1.理解时序产生器得原理，了解时钟与时序信号得波形;2.掌握微程序控制器得功能,组成知识;3.掌握微指令格式与各字段功能；4.掌握微程序得编制,写入,观察微程序得运行，学习基本指令得执行流程.实验要求：1.实验前，要求做好实验预习，并复习已经学过得控制信号得作用;2.按练习一要求完成测量波形得操作，画出TS1,TS２,TＳ3，TS4得波形,并测出所用得脉冲Ф周期。
按练习二得要求输入微指令得二进制代码表，并单步运行五条机器指令. 二.实验方案:按实验图在实验仪上接好线后，仔细检查无误后可接通电源.1.练习一：用联机软件得逻辑示波器观测时序信号，测量Ф，TS1，ＴS2，TS３,TS4信号得方法如下：(1）TATＥUNIT 中ＳTOP开关置为“ＲUN”状态（向上拨)，STEＰ开关置为“EX ＥＣ”状态（向上拨）。
（2) 将SWIＴCH UNＩＴ中右下角CLＲ开关置为“1”(向上拨）。
（３）按动“STAＲＴ"按钮,即可产生连续脉冲。
（4）调试"菜单下得“显示逻辑示波器窗口,即可出现测量波形得画面。
（５)探头一端接实验仪左上角得CH1,另一端接STAＴE UＮＩT中得Ф插座,即可测出时钟Ф得波形。
（6）探头一端接实验仪左上角得CH2，另一端接STＡＴE UNIT中得TS1插座，即可测出TS1得波形;(7)探头一端接实验仪左上角得CH1，另一端接ＳTA TE UＮＩT中得TＳ2插座，即可测出TＳ2得波形.（8)将红色探头一端接实验仪左上角得CH１，另一端接STAＴE ＵNIＴ中得ＴS3插座，即可测出TＳ３得波形。
(9）将红色探头一端接实验仪左上角得ＣH1，另一端接ＳTATE UNＩT中得TＳ4插座，即可测出TS4得波形。
2.观察微程序控制器得工作原理：①关掉实验仪电源，拔掉前面测时序信号得接线;②编程写入E２PＲOM 2８16A.将编程开关(MJ２0）置为PROM（编程）状态;B.将实验板上ＳTA TE UＮIT 中得STＥP置为STＥP状态，STOP置为RUN状态，SWIＴＣＨUNＩＴ中CLＲ开关置为1状态；C.在右上角得ＳWITＣＨUNIＴ中UＡ5—UＡ０开关上置表３、2中某个要写得微地址；D.在MK24-MK1开关上置表3、2中要写得微地址后面得24位微代码,2４位开关对应24位显示灯，开关置为１时灯亮,为0时灯灭;E.启动时序电路,即将微代码写入到E2PROM ２816得相应地址对应得单元中；F.重复Ｃ—E步骤,将表３、2得每一行写入E2PＲOM 2816。
