步进电机脉冲发生器

步进电动机驱动器的工作原理
1.脉冲信号产生：
步进电动机驱动器通过接收外部的脉冲信号来控制步进电机的转动。

一般情况下，驱动器采用脉冲发生器产生脉冲信号，可以通过旋转编码器
或者计数器来控制脉冲频率和方向。

脉冲信号的频率和方向决定了步进电
动机的转动速度和方向。

2.脉冲信号解码：
驱动器将接收到的脉冲信号进行解码，将其转换为适当的控制信号。

根据不同的步进电动机类型，驱动器可以选择不同的解码方式，如全步进、半步进、微步进等。

解码方式决定了步进电机每次转动的步进角度。

3.电源供电：
驱动器通过内部的电源模块将外部的直流电源转换为适当的电压或电
流输出，以供步进电动机驱动。

电源模块一般包括电源变压器、整流电路
和滤波电路，可以提供稳定的电源输出。

4.驱动输出：
驱动器将解码后的控制信号转换为相应的功率输出，提供给步进电动机。

驱动器的功率输出一般包括两种类型：电流型和电压型。

电流型驱动
器通过调节输出电流的大小来控制步进电机的运动，可以提供较大的转矩。

电压型驱动器通过改变输出电压的大小来控制步进电机的运动，可以提供
较高的速度。

5.保护功能：
驱动器可以具备一些保护功能，包括过流保护、过压保护、过热保护等。

当发生异常情况时，驱动器会自动切断输出，以保护步进电动机和驱
动器本身的安全。

综上所述，步进电动机驱动器的工作原理包括脉冲信号的产生和解码、电源供电和驱动输出等环节。

通过控制这些环节，可以实现对步进电动机
的精确控制，以满足各种不同应用场景的需求。

脉冲发生器工作原理泥浆流动引起叶轮在其外部旋转。

叶轮和脉冲发生器内部的主轴含有强力磁铁。

叶轮与主轴之间的磁耦合运动产生两者间的磁力吸引。

当叶轮在脉冲发生器外部旋转时，主轴则由于磁耦合作用在脉冲发生器内部旋转。

这是叶轮，这是主轴。

把主轴伸入到叶轮里，来讲述这种磁耦合的强度。

当试图转动主轴时，而主轴依然粘附在叶轮上。

想转到主轴是非常困难的，磁耦合作用是相当强的。

脉冲发生器是一个充满油的密封单元。

任何外部压力，象静水压力，可以通过这种活动的橡胶皮囊传递到脉冲发生器内部，或者对于没有橡胶皮囊的脉冲发生器，它是通过这个壳体里的活塞传递的。

脉冲发生器内部与外部的压力是平衡的。

由于脉冲发生器总与它周围的环境处于压力相等的状态，这样它不易损坏。

压力平衡是由脉冲发生器的小直径促成的。

脉冲发生器的壁较薄，能够承受足够的机械载荷，由于内外压力平衡，不必承受外部压力。

脉冲发生器内含有一个液压泵，液压泵是由六个柱塞和液缸组成。

这六个柱塞随着其下端旋转斜盘的转动，在液缸内交替上下运动。

通过六个柱塞的交替运动，把泵下端腔里的油，通过一组单流阀泵入到提升阀活塞液缸里。

这是活塞。

在产生脉冲过程中，活塞被向上推入液缸里，使提升阀轴伸出。

当活塞向上运动时，打开了液缸壁上的一组小孔，使液流回到液缸里，因此起到限制活塞继续运动和降低内部压力。

在主轴的下端是电磁发电机。

它是由六个固定的线圈和八个磁极构成，当主轴旋转时，带动其下端的磁极相对线圈转动，线圈内磁场的变化从而产生电流。

主轴的旋转速度控制液压和产生电量的大小。

主轴转动越快，产生电量越大。

通常主轴的转速为2800rpm~3500rpm。

现在讲解更复杂的部件。

我们怎样控制提升阀轴的运动？首先，当提升阀轴向下回缩时，让我们描述其液压油流的流动方向。

（驱动活塞向上运动时）油从泵下面的腔中直接进入泵里，并通过泵和其出孔进入到活塞缸里。

然而回缩活塞时（提升阀向下运动），油顺着中心管向下流入到主阀里。

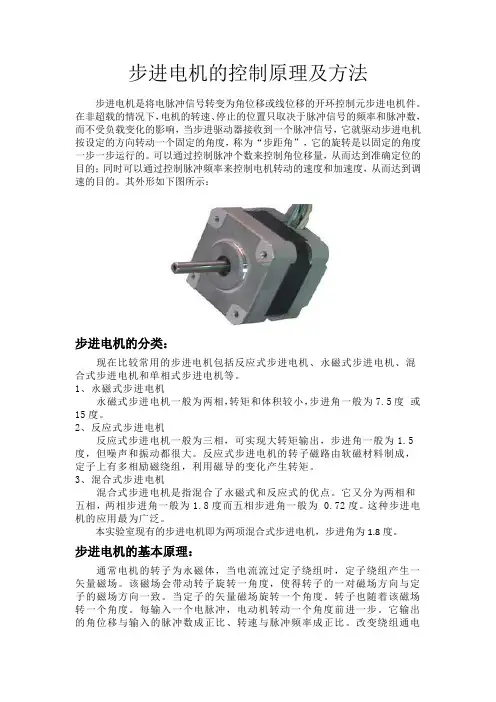

步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而到达准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而到达调速的目的。

步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。

虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及电脑等许多专业知识。

步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。

随着微电子和电脑技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。

步进电机概述步进电机又称为脉冲电机,基于最基本的电磁铁原理,它是一种可以自由回转的电磁铁,其动作原理是依靠气隙磁导的变化来产生电磁转矩。

年前后开始以控制为目的的尝试,应用于氢弧灯的电极输送机构中。

这被认为是最初的步进电机。

二十世纪初,在自动交换机中广泛使用了步进电机。

由于西方资本主义列强争夺殖民地,步进电机在缺乏交流电源的船舶和飞机等独立系统中得到了广泛的使用。

二十世纪五十年代后期晶体管的发明也逐渐应用在步进电机上,对于数字化的控制变得更为容易。

到了八十年代后,由于廉价的微型电脑以多功能的姿态出现,步进电机的控制方式更加灵活多样。

步进电机相对于其它控制用途电机的最大区别是,它接收数字控制信号电脉冲信号并转化成与之相对应的角位移或直线位移,它本身就是一个完成数字模式转化的执行元件。

一、实训目的本次实训旨在使学生了解步进电机驱动器的基本原理、组成结构和工作方式，掌握步进电机驱动器的调试方法，并通过实际操作提高学生运用理论知识解决实际问题的能力。

二、实训内容1. 步进电机驱动器基本原理步进电机驱动器是将脉冲信号转换为角位移的执行机构。

它主要由脉冲发生器、驱动电路、电机和反馈系统组成。

当脉冲发生器输出一定频率的脉冲信号时，驱动电路根据脉冲信号控制电机的转动，实现精确的位置控制。

2. 步进电机驱动器组成结构（1）脉冲发生器：产生一定频率和周期的脉冲信号。

（2）驱动电路：将脉冲信号转换为电机驱动所需的电流和电压。

（3）电机：将电能转换为机械能，实现角位移。

（4）反馈系统：实时监测电机的位置和速度，为脉冲发生器提供反馈信号。

3. 步进电机驱动器工作方式步进电机驱动器通过控制脉冲信号的频率和周期，实现电机的精确位置控制。

当脉冲信号频率较高时，电机转速较快；当脉冲信号频率较低时，电机转速较慢。

4. 实训步骤（1）了解步进电机驱动器的基本原理和组成结构。

（2）观察步进电机驱动器的实物，了解各组成部分的功能。

（3）搭建步进电机驱动器实验电路。

（4）调试步进电机驱动器，实现电机的精确位置控制。

（5）分析实验数据，总结实验结果。

三、实训过程1. 观察步进电机驱动器实物通过观察步进电机驱动器实物，了解各组成部分的功能，为后续实验做好准备。

2. 搭建实验电路根据实验要求，搭建步进电机驱动器实验电路。

实验电路主要包括脉冲发生器、驱动电路、电机和反馈系统。

3. 调试步进电机驱动器（1）连接脉冲发生器，输出一定频率和周期的脉冲信号。

（2）调整驱动电路参数，使电机正常转动。

（3）观察电机转动情况，确保电机转动平稳、无异常。

（4）调整反馈系统，使脉冲发生器根据电机实际位置调整脉冲信号。

4. 分析实验数据通过实验数据，分析步进电机驱动器的性能。

主要分析内容包括：（1）电机转速与脉冲信号频率的关系。

（2）电机转速与负载的关系。

脉冲发生器工作原理
脉冲发生器是一种用于产生脉冲信号的电子设备。

它的工作原理基于周期性地切换电路的导通和截止状态，以产生短暂的脉冲信号。

脉冲发生器通常由稳压电源、时基电路、触发电路和输出电路组成。

稳压电源用于为电路提供稳定的电源电压，时基电路用于产生稳定的时基信号，触发电路用于接收外部触发信号或内部时基信号，并控制输出电路产生脉冲信号。

脉冲发生器的核心部分是触发电路，它通常由比较器、集成电路、晶体管等组成。

触发电路可以根据内部时基信号或外部触发信号的变化，控制输出电路的导通和截止，从而产生脉冲信号。

输出电路通常由电容器、电阻器、晶体管等组成，可以根据设计需要产生不同幅度、宽度和频率的脉冲信号。

脉冲发生器广泛应用于电子测试、测量、通信和控制等领域。

例如，在数字电路测试中，脉冲发生器可以产生不同频率和占空比的时钟信号，以测试电路的稳定性和可靠性；在通信领域中，脉冲发生器可以产生调制信号，用于模拟不同类型的通信信号，以测试通信设备的性能和可靠性。

脉冲发生器工作原理
脉冲发生器是一种可以产生固定频率和幅度的脉冲信号的电子设备。

它通常由稳压电源、电压控制振荡器、波形整形电路和输出缓冲器等组成。

具体工作原理如下：
1. 稳压电源：脉冲发生器需要一个稳定的电源来为电路提供所需的直流电压。

稳压电源通常由变压器、整流电路和滤波电路组成，可以将交流电转换为稳定的直流电源。

2. 电压控制振荡器：这是脉冲发生器的核心部件，它能够产生一种周期性的振荡信号。

电压控制振荡器通常由一个反馈网络和一个比较器组成。

在工作时，其输出信号经过反馈网络与输入信号进行比较，然后通过反馈路径调整输入信号的大小，以使振荡器的输出保持在所需的频率范围内。

3. 波形整形电路：电压控制振荡器输出的波形可能是非正弦的，所以需要经过波形整形电路进行整形。

波形整形电路通常采用门电路或者触发器电路，将非正弦波形转换为矩形波形，使其具有更加清晰的上升沿和下降沿。

4. 输出缓冲器：脉冲发生器通常需要输出到其他电路或设备，为了保持输出信号的稳定性和驱动能力，需要输出缓冲器来放大信号并提供较低的输出阻抗。

综上所述，脉冲发生器通过稳压电源提供稳定电压，电压控制
振荡器产生周期性的振荡信号，波形整形电路将振荡信号转换为矩形波形，而输出缓冲器则将信号放大并提供较低的输出阻抗。

这样，脉冲发生器就能够产生固定频率和幅度的脉冲信号。

脉冲发生器原理图
脉冲发生器原理图如下：
C1 R1
│ ┆
──┤ ┆
│ ┆
│ ├──────┐
│ │ │
│ ▼ ▼
GND R2 C2
│ ┆ │
──┤ ┆┆
│ ┆ .
│ ├──────┘
│ ▼
│ OUT
└─────────────────────────
注解：
- C1和R1构成一个低通滤波器，用于去除输入信号中的高频噪声。

- R2和C2构成一个延时电路，用于调节脉冲的宽度和周期。

- 输出信号从OUT引脚输出。

说明:
- 在该脉冲发生器中，输入信号经过低通滤波器C1和R1进行滤波处理，然后进入延时电路R2和C2进行延时，最终通过
OUT引脚输出脉冲信号。

- 脉冲信号的宽度和周期可以通过调节R2和C2的数值进行调节。

- 脉冲发生器的具体应用场景包括时钟信号发生、数字逻辑电路中的触发器以及测量和测试设备中的脉冲产生等。

步进电机控制器的工作原理一、引言步进电机是一种常见的电机类型，它具有精准定位、高速度、高扭矩等特点，因此被广泛应用于自动化设备中。

而步进电机控制器则是控制步进电机运动的重要组成部分。

本文将对步进电机控制器的工作原理进行详细介绍。

二、步进电机概述步进电机是一种旋转电机，其转子不像普通直流电机那样需要通过换向器来改变磁场方向，而是通过依次激励不同的定子线圈来实现旋转。

步进电机可以分为两类：单相和多相。

其中单相步进电机只有一个定子线圈，而多相步进电机则有两个或以上的定子线圈。

三、步进电机控制器概述为了使步进电机能够按照预期的方式运动，需要使用一种称为“驱动器”或“控制器”的设备来控制其运动。

步进电机控制器主要由以下几个部分组成：1. 信号发生器：用于产生驱动信号。

2. 信号放大器：用于放大信号。

3. 驱动芯片：将信号转换为驱动脉冲。

4. 电源：为整个系统提供电能。

四、步进电机控制器的工作原理步进电机控制器的工作原理可以分为以下几个步骤：1. 信号发生器产生驱动信号信号发生器是步进电机控制器的核心部分，它可以产生不同类型的驱动信号，包括脉冲、方波、正弦波等。

这些信号的频率和幅值可以通过调节信号发生器上的旋钮来进行调整。

2. 信号放大器放大信号由于驱动信号的幅值通常比较小，因此需要使用信号放大器将其放大到足以驱动步进电机的水平。

通常使用功率放大器或运算放大器来实现这一功能。

3. 驱动芯片将信号转换为驱动脉冲驱动芯片是将输入的控制信号转换为驱动脉冲的关键部件。

它通常由多个逻辑门和触发器组成，可以将输入的控制信号转换为具有特定频率和占空比的脉冲序列。

4. 电源为整个系统提供电能在步进电机控制系统中，需要使用一个稳定可靠的电源为整个系统提供电能。

一般来说，这个电源需要满足一定的电压和电流要求，并具有过流保护、过热保护等功能。

五、步进电机控制器的应用步进电机控制器广泛应用于各种自动化设备中，如数控机床、印刷机、绕线机等。
