手机后盖塑料模具设计开题报告 (44)

毕业设计(论文)开题报告题目：手机壳注塑模具设计图2.1塑件三维图图2.2塑件二维图为了满足课题的要求，特意购买了最新发布的Iphone11Pro的手机壳来作为本次模具毕业设计的塑件。

对塑件进行简单分析，塑件结构比较简单，在手机壳各个侧壁分布有充电插口孔和音量按键、开关机键侧凹，以及其他的功能的侧凹。

由于成型方向与分型面垂直，无法顺利脱模，后期需要借助侧抽芯机构脱模。

方案一：分型面：塑件的下表面、型腔数：一模两腔、浇口形式：侧浇口、顶出方式：推板顶出、侧抽芯结构：斜导柱+滑块方案二：分型面：塑件的上表面、型腔数：一模四腔、浇口形式：点浇口、顶出方式：顶杆顶出、侧抽芯结构：斜导柱+滑块方案三：分型面：塑件中间表面、型腔数：一模两腔、浇口形式：潜伏式浇口、顶出方式：顶杆顶出、侧抽芯结构：斜推杆拟定选择方案三，原因如下（1）分型面的选择分型面的选去原则：①应选取在塑件外形轮廓尺寸的最大断面处，便于顺利地从塑件型腔中取出。

②应保证塑件在开模的时候留在动模上。

③分型面应有利于排气并要能防止溢流。

综合上述原则，考虑到此塑件属于常规盒盖类零件，通常选择塑件下表面为分型面，但是此次塑件外侧存在圆弧结构，选在下侧，后期被型腔包裹，无法脱模。

而且实物中间位置处有明显分型线痕迹，所以沿用成熟的生产，将本次模具设计模具分型面选在中间位置处。

如图2.3 所示图2.3 分型面的位置（2）浇口形式的选择浇口大致分为五种：直接浇口、侧浇口、点浇口、潜伏浇口、耳形浇口、由于手机壳是外观要求非常高塑件，不能再塑件表面出现任何浇口形式，即使是点浇口也不允许，表面质量要求一般的塑件可以考虑侧浇口，但是对于此次设计的塑参考文献[1] 王树勋等.典型模具结构图册[M].广州,华南理工大学出版社.2005.4.[2]王广文等.塑料注射模具设计技巧与实例[M].北京:化学工业出版社.2004.1.[3]陈志刚.塑料模具设计[M],北京:机械工业出版社,2003.8[4]马正元.基于虚拟现实的注塑模工作过程仿真[J],沈阳工业大学学报2004,2(1):1～3.[5] 王卫卫.材料成形设备[M].北京:机械工业出版社,2006.1[6]冯炳尧.模具设计与制造简明手册[M]..北京:人民邮电出版社,2001.11[7]杨古尧.pro/engineer wildfire 2.0产品造型与模具设计精解及案例[M],北京:化学工业出版社,2005.12[8]邹继.料制品及成型模具的设计[M],北京:清华大学出版社,2005.3[9] 成大先.机械设计手册[M],北京:化学工业出版社, 2004.2005.12[10]傅建军.模具制造工艺[M].北京:机械工业出版社,2004.7[11]肖祥芷,王孝培.中国模具工程大典(第三卷塑料和橡胶模具设计)[M].北京:电子业出版社.2007.3[12]谢金武.冷冲模具的材料选择[J].企业技术开发.2001,(4): 34-34.[13]郭建芬,陈以蔚等.UG在自由曲面产品逆向工程与模具设计中的应用[J].济南:中国兵器工业集团第五三研究所.2007(8):35-35.[14]冷真龙,刘旭,杨文均等.侧凹凸塑件不抽芯注射模设计研究[J].四川:四川工程职业技术学院机电工程系.2010.[15]冷真龙,胡兆国,杨金凤等.内置抽芯注射模具设计[J].四川:四川工程职业技术学院机电工程系.2011.[16] Low Maria Leng-Hwa,LEE Kim一Seng.APPlication of Standardization forInitial Design of Plastie Injeetion Moulds.2002.[17]KoSsa Lee,M.R.Alaln, Y.F.zhang and M..Rahman.AN AUTOMATED PROCESSPLANNING FOR THE MANUFACTURE OF INJECTION MOULDCOMPONENTS.Nationa Unlversity of singapore.[18]C.Y.Hung,K.S.Lee,M.Rabman and Y.F.Zhang.PROCESS PLAN OPTIMISATION FORPLASTIC INJECTION MOULD BASE.。

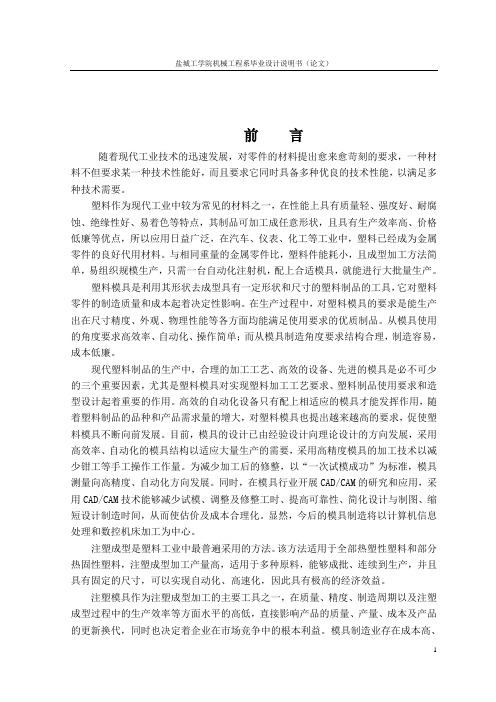

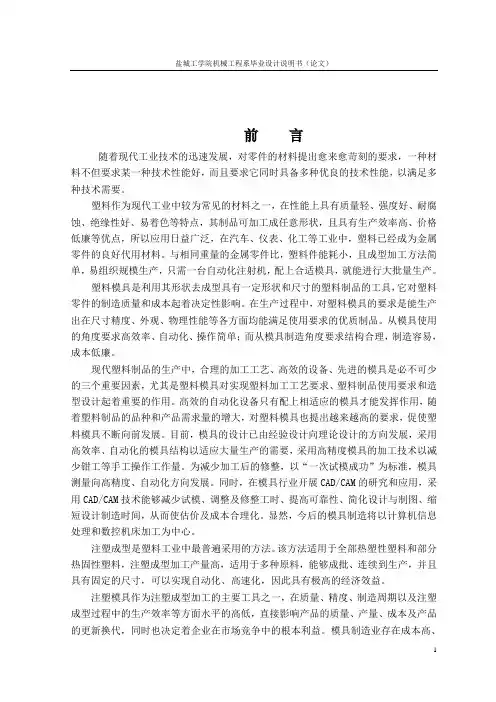

前言随着现代工业技术的迅速发展，对零件的材料提出愈来愈苛刻的要求，一种材料不但要求某一种技术性能好，而且要求它同时具备多种优良的技术性能，以满足多种技术需要。

塑料作为现代工业中较为常见的材料之一，在性能上具有质量轻、强度好、耐腐蚀、绝缘性好、易着色等特点，其制品可加工成任意形状，且具有生产效率高、价格低廉等优点，所以应用日益广泛，在汽车、仪表、化工等工业中，塑料已经成为金属零件的良好代用材料。

与相同重量的金属零件比，塑料件能耗小，且成型加工方法简单，易组织规模生产，只需一台自动化注射机，配上合适模具，就能进行大批量生产。

塑料模具是利用其形状去成型具有一定形状和尺寸的塑料制品的工具，它对塑料零件的制造质量和成本起着决定性影响。

在生产过程中，对塑料模具的要求是能生产出在尺寸精度、外观、物理性能等各方面均能满足使用要求的优质制品。

从模具使用的角度要求高效率、自动化、操作简单；而从模具制造角度要求结构合理，制造容易，成本低廉。

现代塑料制品的生产中，合理的加工工艺、高效的设备、先进的模具是必不可少的三个重要因素，尤其是塑料模具对实现塑料加工工艺要求、塑料制品使用要求和造型设计起着重要的作用。

高效的自动化设备只有配上相适应的模具才能发挥作用，随着塑料制品的品种和产品需求量的增大，对塑料模具也提出越来越高的要求，促使塑料模具不断向前发展。

目前，模具的设计已由经验设计向理论设计的方向发展，采用高效率、自动化的模具结构以适应大量生产的需要，采用高精度模具的加工技术以减少钳工等手工操作工作量。

为减少加工后的修整，以“一次试模成功”为标准，模具测量向高精度、自动化方向发展。

同时，在模具行业开展CAD/CAM的研究和应用，采用CAD/CAM技术能够减少试模、调整及修整工时、提高可靠性、简化设计与制图、缩短设计制造时间，从而使估价及成本合理化。

显然，今后的模具制造将以计算机信息处理和数控机床加工为中心。

注塑成型是塑料工业中最普遍采用的方法。

1、要研究的课题、课题名称基于CAD技术技术的连接圈注塑模具设计、塑件结构、塑件材料的选择塑件材料选择聚丙烯（PP）来做为塑料制品连接圈的生产材料。

聚丙烯的相对密度小，强度、刚性、耐热性均优于低压聚乙烯，可在100℃左右使用。

还具有优良的耐腐蚀性，耐疲劳性好，练好的高频绝缘性，不受湿度影响，聚丙烯的共聚物（PP-C）可改善其冲击能力，其中的无规共聚物（PP-R）主要用于管材，嵌段共聚物(PP-B)主要用于大型容器、周转箱等。

2、拟用的成型工艺方案、设计目标根据塑件的自身结构特点，设计出相应的模具。

、成型零件的结构设计、1分型面的选择为了塑件的脱模和安放嵌块的需要，模具型腔由两部分或更多部分组成，这些可分离部分的接触面称为分型面。

分型面合理选择是塑件能完好成型的条件, 不仅关系到塑件的脱模, 而且涉及摸具结构与制造成本。

合理的分型面不但能满足制品各方面的性能要求 ,而且使模具结构简单,成本亦会令人满意.选择分型面时有下面一些原则可以遵循:分型面应选择在塑件的最大截面处（圖一）,否则给脱模和加工带来困难（圖二）.此点可说是选择的首要原则。

（一）可以脱模（二）无法脱模塑料连接圈的模具设计中采用双分型面的分型方式来使塑件脱模。

如下图A B为2个分型面成型零件成型零件是直接成型塑件的零件，主要包括凸模、凹模、型芯等。

成型零件形状复杂、精度高，表面粗糙度高。

、2型芯的设计型芯一般指成型塑件中较大的主要内型的成型零件，塑料连接圈的模具设计中采用局部嵌入固定，如下图：设计和制造这类嵌入式型芯时，必须注意提高拼块的加工和热处理工艺性，拼接必须牢固严密。

3、浇注系统浇注系统指塑料熔体从注射机喷嘴喷出来后达到模腔之前在模具中所流经的通道，其作用是将熔体从喷嘴平稳快速地引进模腔并在熔体充模和固化定型过程中将注射压力和保压压力充分传递到模腔各部它的设计合理与否直接对制品成型起到决定作用，设计浇注系统。

根据塑件结构特点，选用点浇口的浇注方式。

泰山学院毕业论文开题报告手机外壳外形及注塑模具设计与分题目析指导教师签字 _________学生签字_______________ 2013 年月—日题目来源指导教师推荐自选口其它□（选择时在方框打V ）题目类别基础研究口应用研究其它口（选择时在方框打V ）一、本课题的研究目的和意义目的：随着手机产品的广泛应用，手机外壳渐渐进入广大手机爱好者的生活中。

手机外壳的批量生产，要求其成本低生产周期短，并且达到一定的保护强度。

即采用注塑工艺制造成为一种途径。

手机外壳的注塑模设计为手机壳的生产提供了一个简介、高效、低成本的途径。

意义：在注塑产品的开发过程中，模具的设计和制造决定了塑料件的最终质量和成本。

对手机外壳的工艺特点进行分析，设计其模具。

在设计中引入Pro/E为基础实现了注射模的快速设计，免去了一些模具通用件（如导向件、复位支承件、浇口套、定位圈等）繁锁的重复绘图工作，同时Pro/ENGINEER提供的参数化设计具有3D实体造型、单一资料库以及以特征为设计单位等特点，因此通过使用它设计者可以随时计算出产品的体积、面积、质心、重量和惯性矩等数据，并且不论在3D或2D图形上作尺寸修改，其相关的2D或3D实体模型及装配、制造等也自动修改。

设计中导入了制造的概念，设计人员可随时对特征作合理、不违反几何的顺序调整、插入、删除和重新定义等修正操作使得模具开发周期大大缩短。

传统的异型产品设计、模具设计及其加工都是根据二维工程图来完成的，加工出来的产品数据精度低，往往需不断地修改产品设计和修改模具，因此，它研发周期长、成本高。

针对上述问题，采用最新Pro / Engineer软件来实现三维设计，大大地缩短了产品的研发周期、模具设计周期和加工周期，提高了产品设计的准确性，大大降低产品开发、模具设计的成本。

二、本课题的主要研究容1、注塑件的工艺分析分析手机外壳的工艺特点，介绍手机外壳注塑模设计及模具工作过程。

重点突出模具结构的设计。

毕业设计（论文）任务书专业模具设计与制造班级模具072 姓名一、课题名称：手机外壳注塑模设计二、主要技术指标：零件的生产批量为5万件，制品颜色为银灰色，塑件表面为亚光面、平整；塑件表面不允许有缩壁和飞边。

三、工作内容和要求：设计内容：1）、设计产品的三维图；2）、塑件的注塑工艺分析；3）、模具的基本结构和模架的设计；4）、模具结构、尺寸的设计和计算；5）、模具主要零件图和加工工艺规程的设计；6）、完成模具总装配图和模具主要零件图；7）、调整模具的装配及试模；8）、编写计算说明书；9）、进行毕业答辩。

设计要求：1）、模具总装配图1张（1号或2号图纸）。

2）、模具典型零件工作图14－16张。

3）、设计计算说明书一份（8000～10000字）。

四、主要参考文献：[1]齐卫东.塑料模具设计与制造[M].第一版.北京:高等教育出版社，2004[2]陈剑鹤，吴云飞，黄桂林.塑料模具设计图册[M].北京：清华大学出版社，2008[3]史新民.机械设计手册[M].第一版.南京:东南大学出版社，2007[4]张维合.注塑模设计实用教程.第二版.北京：化学工业出版社，2007学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告目录摘要-----------------------------------------------------------6 前言-----------------------------------------------------------61.塑件的零件图------------------------------------------------72.塑件的注塑工艺分析------------------------------------------8 2.1塑件的材料特性--------------------------------------------8 2.2材料的成型性能分析----------------------------------------8 2.3塑件表面质量要求------------------------------------------8 2.4塑件成型工艺参数------------------------------------------8 2.5塑件的体积和重量------------------------------------------82.6注塑机的选择----------------------------------------------83.模具的结构方案设计-----------------------------------------9 3.1分型面的选择----------------------------------------------9 3.2确定模具总体结构类型-------------------------------------10 3.3成型零件设计---------------------------------------------10 3.4选择标准模架---------------------------------------------11 3.5浇注系统-------------------------------------------------12 3.6推出机构-------------------------------------------------13 3.7冷却系统-------------------------------------------------143.8排气系统-------------------------------------------------154.注射机的校核----------------------------------------------16 4.1注射压力校核---------------------------------------------16 4.2锁模力校核-----------------------------------------------16 4.3安装部分尺寸校核-----------------------------------------16 4.4开模行程校核---------------------------------------------16 4.5推出机构校核---------------------------------------------16 答谢辞--------------------------------------------------------17 参考文献------------------------------------------------------17 附录一------------------------------------------------------------------------------------18 附录二------------------------------------------------------------------------------------19摘要：随着现代塑件制品的使用广泛且形状要求越来越精确，塑料模具的设计的要求也越来越高。

烟台大学文经学院毕业设计开题报告
学生姓名：孙晓东
学号： 201290517116 专业：机械设计制造及其自动化
设计题目：手机外壳注塑零件模具设计指导教师：郭忠
2016年3月16日
3．本课题拟采用的研究手段（途径）和可行性分析
三、本课题拟采用的研究手段（途径）和可行性分
析
1.本课题拟采用的研究手段（途径）
前期准备：收集相关资料，查阅中外文献、请教老师和同学讨论。

学习、掌握理论力学、材料力学、机械原理、机械设计、机械设计工艺学、互换性与技术测量、液压与气压传动等内容
1）在设计过程中学习使用ug、AutoCAD、等软件。

2）根据要求选择最优的设计方案，确保结构的安全性，建立ug模型，了解在不同条件下设计机械结构的内力特点。

3）对各个零部件进行设计分析，总体设计计算。

4）进行外形设计、结构布置，运用AutoCAD等绘图软件，绘制装配图。

2.本课题的可行性分析
1)设计前准备工作:明确设计的要求以及必要的设计资料，研究材料的工艺成型
性。

2)方案设计：确定模具结构包括结构类型，型腔数目，分型面，浇筑系统，排气
方式，冷却系统等。

3)零部件的设计：排气结构设计，成型零件设计，温度调控系统设计，模架选择，
顶出机构设计，模具材料选择等
4)后期阶段：绘制零件图以及总装配图，使用说明书。

毕业论文开题报告
指导教师意见：
（对本课题的深度、广度及工作量的意见）
指导教师：
年月日
教研室审查意见：
教研室负责人：
年月日
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

手机壳模具设计研究摘要随着制造业和计算机软硬件的发展，模具已经得到了快速发展和广泛的应用，因此对各种塑料制品的模具设计具有重要的理论意义和实际应用价值。

详细论述了热塑性材料成型塑件时所用的整套注塑模具的设计过程，包括塑件的成型工艺，分塑面的选择论证，浇注系统的设计、成型零件的尺寸计算、镶块的固定方式、脱模结构、推出机构、冷却系统以及排气系统等的设计。

论证了成型塑件的方式为注塑成型，采用浇注系统推杆推出的方式推出制件的好处，以及整套模具采用标准模架A1形式的好处。

关键词：手机外壳；注塑模；模具结构目录摘要.................................. 错误!未定义书签。

第1章绪论............................ 错误!未定义书签。

第2章塑件成形工艺性分析............... 错误!未定义书签。

2.1 设计任务............................ 错误!未定义书签。

2.2塑件的工艺性分析.................... 错误!未定义书签。

2.4塑料的成型特性分析及影响因素 ........ 错误!未定义书签。

第3章型腔数目的确定以及型腔型芯尺寸的确定错误!未定义书签。

3.1影响模具型腔数目的因素 .............. 错误!未定义书签。

3.2手机外壳注塑体积计算 ................ 错误!未定义书签。

3.3 型腔、型芯工作部位尺寸的确定........ 错误!未定义书签。

3.4 塑料模成型零部件的设计.............. 错误!未定义书签。

第4章浇注系统的设计................... 错误!未定义书签。

4.1确定浇住系统的原则 .................. 错误!未定义书签。

4.2主浇道的设计........................ 错误!未定义书签。

4.3分浇道的设计........................ 错误!未定义书签。
