注塑模模具设计开题报告注塑模模具设计开题报告一、研究背景注塑模具是现代工业生产中不可或缺的重要工具，它在塑料制品的生产过程中起着关键的作用。
随着塑料制品需求的不断增长，注塑模具的设计与制造也面临着新的挑战和机遇。
本研究旨在探索注塑模具设计的关键技术和方法，提高模具的质量和效率，为塑料制品生产行业的发展做出贡献。
二、研究目标1. 分析注塑模具的设计原理和工艺流程，了解模具设计的基本要求和技术指标。
2. 研究注塑模具的结构特点和材料选择，探索提高模具寿命和耐磨性的技术手段。
3. 探索注塑模具的模具流道设计，优化注塑工艺参数，提高产品的质量和生产效率。
4. 研究注塑模具的冷却系统设计，降低注塑过程中的能耗和生产成本。
5. 开发注塑模具的数字化设计与制造技术，提高模具设计的精度和效率。
三、研究方法1. 文献综述：通过查阅相关的学术文献和专业书籍，了解注塑模具设计的发展历程和现状，分析模具设计的关键技术和方法。
2. 实验研究：采用实验室模拟注塑过程，通过观察和测量，分析模具设计对产品质量的影响，验证模具设计的有效性。
3. 数值模拟：利用计算机辅助设计软件，建立注塑模具的数值模型，进行模拟分析，优化模具设计参数，提高产品的质量和生产效率。
4. 数据分析：通过统计和分析实验数据，总结模具设计的经验和规律，为模具设计提供科学依据。
四、研究内容1. 注塑模具的设计原理和工艺流程：对注塑模具的结构、功能和工作原理进行分析，了解模具设计的基本要求和流程。
2. 注塑模具的结构特点和材料选择：研究模具的结构特点和材料性能，探索提高模具寿命和耐磨性的技术手段。
3. 注塑模具的模具流道设计：通过优化模具流道结构和尺寸，控制塑料流动和充填过程，提高产品的质量和生产效率。
4. 注塑模具的冷却系统设计：研究模具冷却系统的布局和参数选择，降低注塑过程中的能耗和生产成本。
5. 注塑模具的数字化设计与制造技术：开发注塑模具的数字化设计与制造技术，提高模具设计的精度和效率。
注塑模具的开题报告一、选题背景与意义注塑模具是一种用于塑料制品生产的重要工具，广泛应用于各个行业，如汽车、家电、电子、日用品等。
随着社会经济的不断发展和人们对生活品质的追求，对注塑模具的要求也越来越高。
因此，深入研究注塑模具的开发与应用，提高其精度和效率，具有重要的实践意义和应用价值。
二、研究目的和内容本开题报告旨在通过对注塑模具的开发与应用进行研究，探索提高注塑模具精度和效率的方法和途径。
具体研究内容包括：注塑模具的设计原理与要求、注塑模具制造工艺流程、注塑模具加工技术和质量控制方法等。
三、研究方法和步骤1.文献资料收集与综述：通过查阅相关书籍、期刊论文以及互联网上的相关信息，了解注塑模具的研究现状和发展动态。
2.原理分析与设计要求：对注塑模具的结构和工作原理进行分析，总结注塑模具的设计要求，为后续的研究提供基础和指导。
3.注塑模具制造工艺流程研究：对注塑模具的制造工艺流程进行研究，包括模具材料选择、模具结构设计、数控加工、热处理等环节。
4.注塑模具加工技术研究：研究注塑模具的加工技术，包括数控机床的操作技巧、加工参数的设定以及表面处理等，以提高注塑模具的制造精度和效率。
5.质量控制方法研究：研究注塑模具的质量控制方法，包括检测设备的选用、检测方法的确定以及质量评估与管理等。
四、预期成果和创新点1.通过对注塑模具的开发与应用进行研究，总结注塑模具的设计原理和要求，为注塑模具的设计和制造提供参考依据。
2.研究注塑模具的制造工艺流程，优化模具制造工艺，提高制造精度和效率。
3.深入研究注塑模具加工技术，探索提高加工精度和效率的新方法和途径。
4.研究注塑模具的质量控制方法，确保模具制造的质量和可靠性。
五、研究计划和进度安排1.第一阶段：文献资料收集与综述，调查注塑模具的发展状况和应用领域（1个月）。
2.第二阶段：原理分析与设计要求，总结注塑模具的设计原理和要求（2个月）。
3.第三阶段：注塑模具制造工艺流程研究，探索优化模具制造工艺的方法和途径（3个月）。
模具设计毕业论文开题报告模具设计毕业论文开题报告一、研究背景随着工业化进程的不断发展，模具设计在制造业中扮演着重要的角色。
模具作为制造产品的重要工具，直接影响着产品质量和生产效率。
因此，对模具设计进行深入研究和优化，对于提高制造业的竞争力具有重要意义。
二、研究目的和意义本研究旨在探讨模具设计的相关理论和方法，并结合实际案例进行分析和验证，以期提出一套适用于模具设计的优化方案。
通过对模具设计的研究，可以提高模具的使用寿命和生产效率，减少制造过程中的浪费，降低生产成本，提高产品质量，从而推动制造业的发展。
三、研究内容和方法1. 模具设计理论研究：通过对模具设计的相关理论进行深入研究，包括模具设计的基本原理、设计流程、设计要求等方面的内容，为后续的实证研究提供理论基础。
2. 模具设计案例分析：选取一些典型的模具设计案例，进行详细的分析和评价，探讨其中存在的问题和改进的方向，为优化模具设计提供实证依据。
3. 模具设计优化方案：结合前期的理论研究和案例分析，提出一套适用于模具设计的优化方案，包括设计工具、设计方法和设计流程等方面的内容，以期提高模具设计的效率和质量。
四、预期研究成果1. 建立一套完整的模具设计理论体系，包括模具设计的基本原理、设计流程和设计要求等方面的内容。
2. 分析和评价一些典型的模具设计案例，总结出存在的问题和改进的方向。
3. 提出一套适用于模具设计的优化方案，包括设计工具、设计方法和设计流程等方面的内容，以期提高模具设计的效率和质量。
五、研究计划和进度安排1. 第一阶段（一个月）：进行模具设计理论的文献调研和理论研究，建立起完整的模具设计理论体系。
2. 第二阶段（两个月）：选取典型的模具设计案例，进行详细的分析和评价，总结出存在的问题和改进的方向。
3. 第三阶段（一个月）：根据前期的理论研究和案例分析，提出一套适用于模具设计的优化方案，并进行初步的验证。
4. 第四阶段（两个月）：完善优化方案，并进行实验验证和结果分析。
注塑模设计的开题报告塑料模具是塑料制品的基础，是影响塑件质量及生产效率的最重点要素，约占 80%。
所以掌握好塑料模具的安装与调试至关重要。
下边是整理的注塑模设计的开题报告，欢迎来参照！1塑料注射模具在生产前调试的重要性试模是模具制造过程中的重要环节，是技术、生产和经营管理的基础，它为生产的全过程供给原始数据。
模具制成后，都应在交托行进行试模。
试模主假如查验模具的可生产性、塑料成品能否切合质量要求及合格率，并依据试验结果改正模具，同时探索模具投入正常生产运转的最正确工艺参数。
2模具调试前的准备工作2.1检查图纸模具调试一定审查图纸，依据图纸认识产品要求的几何尺寸、功能、资料、外观要求、调试采纳的设施及工具和附件能否齐备、工艺参数能否切合要求等。
2.2检查设施试模前应查验所使用设施的油路、水道、电路和机械运动部分等，还应检查设施喷嘴球体R的大小、定位圈的直径、最小模具厚度、最大模具厚度、开模行程和顶出方法等技术参数能否知足试模要求，做好试模前的准备工作。
2.3准备试模的原料因为模具是依据原料的物理力学性能设计的，所以原则上我们应采纳图纸上要求的原料。
检查原料的牌号、规格、型号、增添剂、色母料等并对配料进行烘干。
2.4检查模具在模具安装到注塑机前，应依据模具装置图检查模具的外形尺寸、主流道进口尺寸、定位圈尺寸、压垫块高度和宽度及冷却水的进口与出口等，以便实时发现问题，进行修复。
模具的成型部件、浇注系统表面应光洁，无塌坑及显然伤痕。
各滑动部件配合空隙要适合，无卡住及紧涩现象。
各嵌镶件、紧固件要坚固，无松动。
2.5模具的空载检查①活动型芯、顶出及导向部位运动及滑动要安稳，要动作自如、定位正确靠谱。
②合模后各承压面（分型面）之间不得有空隙，接合要严实。
③锁紧部件要安全靠谱，紧固件无松动，开模时，顶出部位要保证顺利脱模，以方便拿出塑件及浇注时产生的系统废料。
3调试的详细步骤3.1试模操作方式注射机操作方式一般有手动、半自动、全自动。

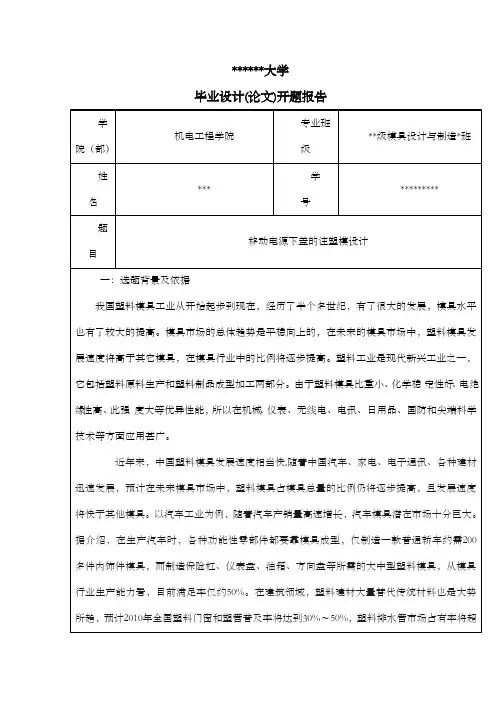

******大学毕业设计(论文)开题报告过50%，都会大大增加对模具的需求量。
应该说，塑料模具的应用潜力是不可低估的。
专家预测，大型、精密、设计合理的注塑模具将受到市场普遍欢迎。
在欧美，CAD/CAE/CAM已成为模具企业普遍应用的技术。
在CAD的应用方面，已经超越了甩掉图板、二维绘图的初级阶段，目前3D设计已达到了70%～89%。
PRO/E、UG、CIMATRON等软件的应用很普遍。
应用这些软件不仅可完成2D设计，同时可获得3D模型，为NC 编CAD/CAM的集成提供了保证。
应用3D设计，还可以在设计时进行装配干涉的检查，保证设计和工艺理性。
数控机床的普遍应用，保证了模具零件的加工精度和质量。
30～50人的模具企业，一般拥有数控机床十多台。
经过数控机床加工的零件可直接进行装配，使装配钳工的人数大大减少。
CAE技术在欧美已经逐渐成熟。
在注射模设计中应用CAE分析软件，模拟塑料的冲模程，分析冷却过程，预测成型过程中可能发生的缺陷。
在冲模设计中应用CAE软件，模拟金属变形过程，分析应力应变的分布，预测破裂、起皱和回弹等缺陷。
CAE技术在模具设计中的作用越来越大，意大利COMAU公司应用CAE技术后，试模时间减少了50%以上。
参考文献[1]孙铃.塑料成型工艺与模具设计[M].北京清华社,2008:1–5100–254328–333.[2]李军.精通Pro/ENGINEER中文野火版模具设计篇[M].中国青年出版社，2004:26–80.[3]韩玉龙.Pro/E 零件设计基础教程[M].科学出版社，2009：54–166.[4]屈华昌.塑料成型工艺及模具设计(第二版)[M].北京教育出版社，2007：180–260.[5]谭雪松.新编塑料模具设计手册[S].人民邮电出版社，2007：47–286.[6]刘朝儒.吴志军，高政一许纪旻.机械制图[M].北京高等教育出版社，2006：449–507.[7]罗河胜.塑料材料手册[M].广州广东科技出版社，–166.。

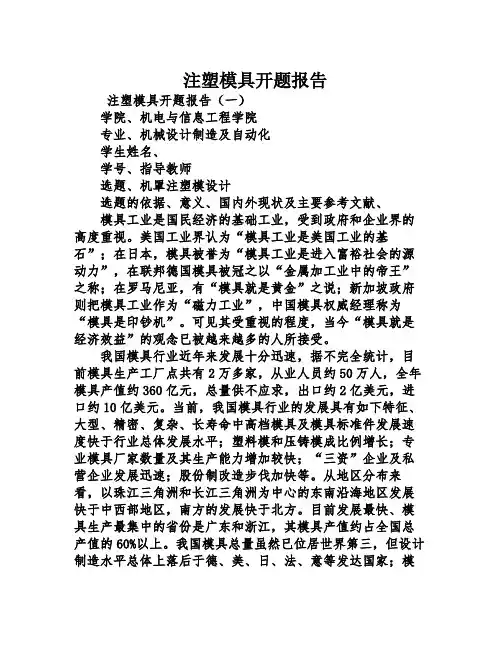

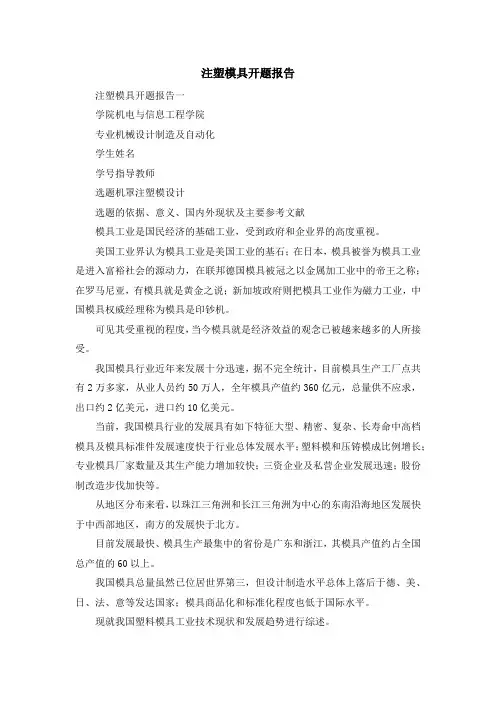

注塑模具开题报告注塑模具开题报告（一）学院、机电与信息工程学院专业、机械设计制造及自动化学生姓名、学号、指导教师选题、机罩注塑模设计选题的依据、意义、国内外现状及主要参考文献、模具工业是国民经济的基础工业，受到政府和企业界的高度重视。
美国工业界认为“模具工业是美国工业的基石”；在日本，模具被誉为“模具工业是进入富裕社会的源动力”，在联邦德国模具被冠之以“金属加工业中的帝王”之称；在罗马尼亚，有“模具就是黄金”之说；新加坡政府则把模具工业作为“磁力工业”，中国模具权威经理称为“模具是印钞机”。
可见其受重视的程度，当今“模具就是经济效益”的观念已被越来越多的人所接受。
我国模具行业近年来发展十分迅速，据不完全统计，目前模具生产工厂点共有2万多家，从业人员约50万人，全年模具产值约360亿元，总量供不应求，出口约2亿美元，进口约10亿美元。
当前，我国模具行业的发展具有如下特征、大型、精密、复杂、长寿命中高档模具及模具标准件发展速度快于行业总体发展水平；塑料模和压铸模成比例增长；专业模具厂家数量及其生产能力增加较快；“三资”企业及私营企业发展迅速；股份制改造步伐加快等。
从地区分布来看，以珠江三角洲和长江三角洲为中心的东南沿海地区发展快于中西部地区，南方的发展快于北方。
目前发展最快、模具生产最集中的省份是广东和浙江，其模具产值约占全国总产值的60%以上。
我国模具总量虽然已位居世界第三，但设计制造水平总体上落后于德、美、日、法、意等发达国家；模具商品化和标准化程度也低于国际水平。
现就我国塑料模具工业技术现状和发展趋势进行综述。
发展现状我国塑料模具工业从起步到现在，历经半个多世纪，有了很大的发展，模具水平有了较大提高。
在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6汰5kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具。
精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。
机械工程学院
本科毕业设计（论文）
开题报告
课题名称：盒盖注塑模设计
专业：机械设计制造及其自动化
班级: 姓名：
学号：
指导老师：
完成时间：2012年4月5日
目录
一、选题的目的与意义 (2)
二、我国模具工业的研究现状及发展趋势 (2)
三、课题关键问题及难点 (2)
四、课题研究进程规划 (3)
五、参考文献 (4)
一、选题的目的与意义
塑料相对金属，密度小，但强度比较高，绝缘性能优良，具有非常好的抗化学腐蚀性，在机械、化工、汽车、航空航天等领域，塑料已经大规模的取代了金属。
目前塑料制件在工业、日常生活各领域几乎无处不在。
所以掌握模具设计这一门技巧，对于未来从事相关行业的我们极其重要。
在本课题的制做过程中，我们还锻炼使用UG 、AUTOCAD等CAD,CAE 绘图软件的技巧。
使我们在塑件结构设计、塑料成型工艺分析、塑料模具数字化设计、塑料模具零件的选材、热处理、塑料模具零件的制造，以及资料检索、英文翻译等方面获得综合训练，为未来工作适应期奠定坚实的基础。
二、我国模具工业的研究现状及发展趋势
80年代以来，在国家产业政策和与之配套的一系列国家经济政策的支持和引导下，我国模具工业发展迅速，年均增速均为13%，1999年我国模具工业产值为245亿，至2002年我国模具总产值约为360亿元，其中塑料模约30%左右。
在未来的模具市场中，塑料模在模具总量中的比例还将逐步提高。
我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。
成型工艺方面，多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。
在制造技术方面，CAD/CAM/CAE技术的应用水平上了一个新台阶，以生产家用电器的企业为代表，陆续引进了相当数量的CAD/CAM系统，如美国EDS的UGⅡ、美国Parametric Technology公司的Pro/Emgineer、美国CV公司的CADS5、英国Deltacam公司的DOCT5、日本HZS公司的CRADE、以色列公司的Cimatron、美国AC-Tech公司的C-Mold及澳大利亚Moldflow公司的MPA塑模分析软件等等。
这些系统和软件的引进，虽花费了大量资金，但在我国模具行业中，实现了CAD/CAM的集成，并能支持CAE技术对成型过程，取得了一定的技术经济效益，促进和推动了我国模具CAD/CAM技术的发展。
目前，国内市场对中高档模具的需求量很大，但要求国产模具必须在质量、交货期等方面满足用户的需求。
另外，随着近年来工业发达国家的人工费用增加，其模具生产正向发展中国家特别是东南亚国家转移。
因此，只要国产模具的质量能够有提高，交货期能够保证，模具出口的前景是十分乐观的。
未来我国的模具将呈现十大发展趋势：一是模具日趋大型化。
二是模具的精度越来越高。
三是多功能复合模具将进一步发展。
新型多功能复合模具除了冲压成型零件外，还担负叠压、攻丝、铆接和锁紧等组装任务，对钢材的性能要求也越来越高。
四、是热流道模具在塑料模具中的比重逐渐提高。
五、是随着塑料成型工艺的不断改进与发展，气辅模具及适应高压注射成型等工艺的模具将随之发展。
六、是标准件的应用将日渐广泛。
七、是快速经济模具的前景十分广阔。
八、是随着车辆和电机等产品向轻量化发展，压铸模的比例将不断提高，同时对压铸模的寿命和复杂程度也将提出越来越高的要求。
九、是以塑代钢、以塑代木的进程进一步加快，塑料模具的比例将不断增大。
十、是模具技术含量将不断提高，中、高档模具比例将不断增大，这也是产品结构调整所导致模具市场走势的变化。
三、课题关键问题及难点
1．明确塑件设计要求
仔细阅读塑件制品零件图，从制品的塑料品种，塑件形状，尺寸精度，表面粗糙度等各方面考虑注塑成型工艺的可行性和经济性，必要时，要与产品设计者探讨塑件的材料种类与结构修改的可能性。
2、运用UG及CAD软件完成模具设计。
分型面应选在塑件外形最大轮廓处。
满足塑件的外观质量要求:注塑时分型面处不可避免地要在塑件上留下溢料或拼合缝的痕迹，因此分型面最好不要选在塑件光亮的外表面或带圆弧的转角处。
其中分模是最重要的一环。
3、模具结构设计
1）．塑件成型位置及分型面选择；
2）．模具型腔数的确定，型腔的排列和流道布局以及浇口位置设置；
3）．模具工作零件的结构设计；
4）．顶出机构设计；
5）．拉料杆的形式选择；
6）．排气方式设计。
4、模具总体尺寸的确定，选购模架
模架已逐渐标准化，根据生产厂家提供的模架图册，选定模架，在以上模具零部件设计基础上初步绘出模具的完整结构图。
5、模具结构总装图和零件工作图的绘制
模具总图绘制必须符合机械制图国家标准，其画法与一般机械图画法原则上没有区别，只是为了更清楚地表达模具中成型制品的形状，浇口位置的设置，在模具总图的俯视图上，可将定模拿掉，而只画动模部分的俯视图。
模具总装图应该包括必要尺寸，如模具闭合尺寸，外形尺寸，特征尺寸（与注塑机配合的定位环尺寸），装配尺寸，极限尺寸（活动零件移动起止点）及技术条件，编写零件明细表等。
通常主要工作零件加工周期较长，加工精度较高，因此应首先认真绘制，而其余零部件应尽量采用标准件。
四、课题研究进程规划
1、支座三维模型的设计:根据盒盖零件的尺寸，设计出它的三维模型，并分析模型的具体特征，确定注塑模的基本结构。
2、分型面的设计:根据盒盖零件的结构进行拆模，设计型芯、模及定模的分型面。
3、创建塑模模具元件:生成型芯、动模、定模等模具的成型零件。
4、模具的充模、开模仿真:通过充模仿真，检查该模具注塑出的具有单一实体特征的塑件是否符合设计要求;通过开模仿真，检查开模是否能够顺利进行，开模是否发生干涉，从而确定模具设计的合理性。
五、参考文献：
1.张维合编著，注塑模具设计实用教程[M],化学工业出版社，2007.9
2.屈华昌主编，塑料成型工艺与模具设计[M], 机械工业出版社，2000.4
3.屈华昌.塑料成型工艺与模具设计.北京:机械工业出版社，1996, 1-3
4.刘际泽.塑料制品内与模具设计提案.北京:中国轻工业出版社，2001, 4
5.李得群.国外注射模CAD/CAM/CAE发展概况.模具工业，1994, (9 ) : 47-53
6.刘跃军，翟金平.聚合物注射成型的过程控制[[J].工程塑料应用，2001,29 (9): 41-42
7.益小苏.高分子材料的制备与加工.杭州:浙江大学出版社，1997, 4-8
8.刑海涛.精品模具申城展风采高水平设备荟萃上海[[J].机械工人/冷加工，2002,(4):1
9.杨洪旗.模具设计与CAD技术[[J]. CAD/CAM计算机辅助设计与制造，2000,(4):16。
