利用ArcGIS水文分析工具提取河网水系的方法DEM包含有多种信息，ArcToolBox提供了利用DEM提取河网的方法，但是操作比较烦琐（帮助可参看Hydrologic analysis sample applications），今天结合我自己的使用将心得写出来与大家分享。

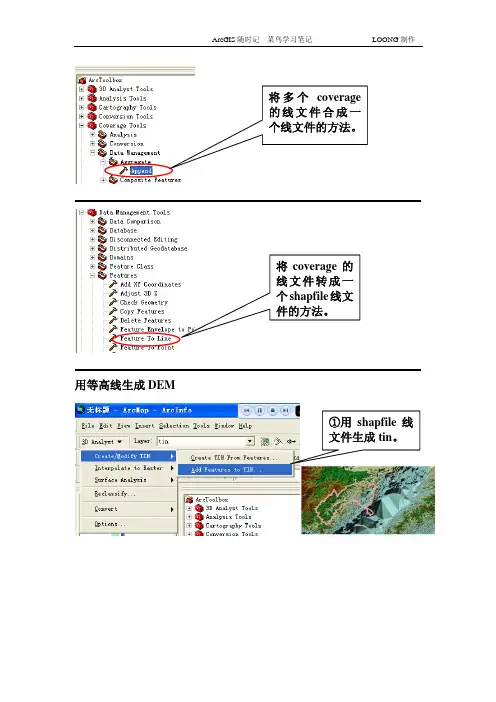

提取河网首先要有栅格DEM，可以利用等高线数据转换获得。
在此基础上，要经过洼地填平、水流方向计算、水流积聚计算和河网矢量转化这几个大步骤。
1．洼地填平DEM洼地（水流积聚地）有真是洼地和数据精度不够高所造成的洼地。
洼地填平的主要作用是避免DEM的精度不够高所产生的（假的）水流积聚地。
洼地填平使用ArctoolBox->Spatial Analysis Tools->Hydrology -> Fill工具。
2．水流方向计算水流方向计算就可以使用上一步所生成的DEM为源数据了（如果使用未经洼地填平处理的数据，可能会造成精度下降）。
这里主要使用ArctoolBox->Spatial Analysis Tools->Flow Direction 工具。
输入的DEM 采用第一步的Fill1_exam13．水流积聚计算这里主要使用ArctoolBox->Spatial Analysis Tools->Flow Accumulation 工具流向。
栅格数据就是第二步所获得的数据（FlowDir_fill1）。
可以看到，生成的水流积聚栅格已经可以看到所产生的河网了。
现在所需要做的就是把这些河网栅格提取出来。
可以把产生的河网的支流的象素值作为阀值来提取河网栅格。
4．提取河网栅格使用spatial analyst中的栅格计算器，将所有大于河网栅格阀值的象素全部提取出来。
至于这个阀值是多少因具体情况而定。
通常是要大于积聚计算后得到栅格的最低河流象素值。
Arc Hydro Tools 是一款专门用于水文分析的扩展工具，可以用于提取流域和水系等信息。
以下是使用Arc Hydro Tools 提取流域的步骤：
1.打开ArcGIS 软件，加载需要提取流域的栅格或矢量数据层。
2.在工具箱中打开Arc Hydro Tools 扩展模块，选择“提取流域”工具。
3.在“提取流域”工具中，选择输入栅格或矢量数据层，设置流域出口点的位置和方向等参数。
4.点击“确定”按钮，开始提取流域。
5.ArcGIS 将根据设置的参数自动提取流域，并将结果输出到新的图层中。
6.可以使用其他工具对提取的流域进行编辑、分析和可视化等操作。
需要注意的是，提取流域需要一定的水文分析知识，以确保参数设置的正确性。
同时，Arc Hydro Tools 的使用也需要一定的专业背景和技术能力。
如果您不是很熟悉该工具，可以参考相关教程或咨询专业人士进行学习和操作。

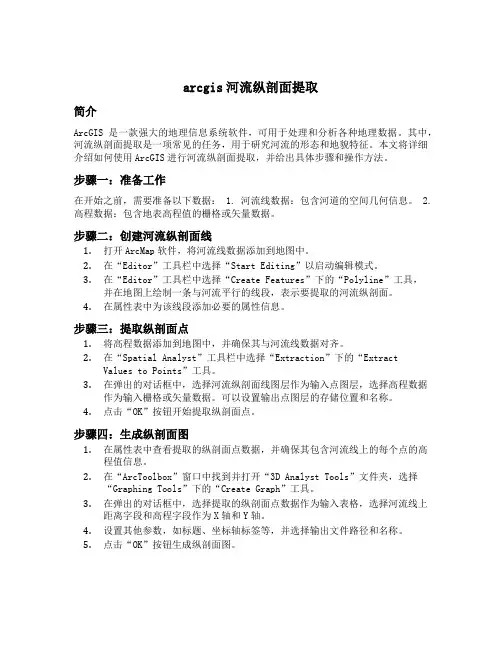

arcgis河流纵剖面提取简介ArcGIS是一款强大的地理信息系统软件，可用于处理和分析各种地理数据。
其中，河流纵剖面提取是一项常见的任务，用于研究河流的形态和地貌特征。
本文将详细介绍如何使用ArcGIS进行河流纵剖面提取，并给出具体步骤和操作方法。
步骤一：准备工作在开始之前，需要准备以下数据： 1. 河流线数据：包含河道的空间几何信息。
2. 高程数据：包含地表高程值的栅格或矢量数据。
步骤二：创建河流纵剖面线1.打开ArcMap软件，将河流线数据添加到地图中。
2.在“Editor”工具栏中选择“Start Editing”以启动编辑模式。
3.在“Editor”工具栏中选择“Create Features”下的“Polyline”工具，并在地图上绘制一条与河流平行的线段，表示要提取的河流纵剖面。
4.在属性表中为该线段添加必要的属性信息。
步骤三：提取纵剖面点1.将高程数据添加到地图中，并确保其与河流线数据对齐。
2.在“Spatial Analyst”工具栏中选择“Extraction”下的“ExtractValues to Points”工具。
3.在弹出的对话框中，选择河流纵剖面线图层作为输入点图层，选择高程数据作为输入栅格或矢量数据。
可以设置输出点图层的存储位置和名称。
4.点击“OK”按钮开始提取纵剖面点。
步骤四：生成纵剖面图1.在属性表中查看提取的纵剖面点数据，并确保其包含河流线上的每个点的高程值信息。
2.在“ArcToolbox”窗口中找到并打开“3D Analyst Tools”文件夹，选择“Graphing Tools”下的“Create Graph”工具。
3.在弹出的对话框中，选择提取的纵剖面点数据作为输入表格，选择河流线上距离字段和高程字段作为X轴和Y轴。
4.设置其他参数，如标题、坐标轴标签等，并选择输出文件路径和名称。
5.点击“OK”按钮生成纵剖面图。
步骤五：分析与应用1.分析生成的纵剖面图，观察河流在不同地理位置上的高程变化情况。
Arcgis流域水系提取步骤
1、下载DEM数据
网址：/search
2、拼接DEM图形
打开
依次选中
完成图：（保存为XXdem）
3、填洼
依次选中
完成图：（保存为XXfill）
4、流向计算
依次选中
完成图：（保存为XXdir）
5、汇流累积量计算
依次选中
完成图：（保存为XXacc）
6、插入控制点
Excel准备（经纬度以小数形式表示）
点击Add Data
右击
选中Display XY Data
右击
选中Data—Export Data
完成图：（保存为Export_Output）
7、设置提取精度
依次选中
完成图：（保存为XXras）
8、提取流域依次选中
完成图：（保存为XXwat）
9、制作流域掩膜
依次选中
完成图：（保存为XXmask）
10、河网矢量化
依次选中
完成图：（保存为XXline）
11、添加流域边界线
依次选中
完成图：（保存为XXok）
12、出图
图中只保留Export_Output、XXok和XXline
点击Layout View
点击Insert
根据需要依次插入Legend（图例）、North Arrow（指北针）、Scale Bar（比例尺）等
点击File
点击Export map，输出为自己需要的文件格式。
以鸭绿江流域为例：
DEM文件名为YLJdem.img，
研究区域矢量边界为ylj_Output_.evf（统一处理得到）
注意：以下操作过程中，背景文件为可选，当原始DEM影像存在异常值时，需将背景值进行掩模处理（建议每个过程均掩模），裁剪时所有边界文件，请采用研究区域evf文件。
1.洼地填充
输入数据：原始DEM(YLJdem.img)
输出文件：洼地填充后文件（wadi.tif）
2.汇流方向计算
输入数据：填洼后（wadi.tif）
输出数据：流向(liuxiang.tif)
3.流水累计量计算（该模块存在小bug没解决，请在执行该步骤时，重启系统）
输入数据：流向(liuliang.tif)
输出数据：汇流累积(leiji.tif)
4.水系提取
输入数据：汇流累积量数据（leijiliang.tif）
输入阈值：2000（自定义）
输出文件: 水系(shuixi.shp)
二值化水系文件(shuixi.tif,后续用到)
5.河网连线(主要用于子流域分割中查找出水口)
输入数据：河网二值化数据(shuixi.tif)
输入数据：水流方向（liuxiang.tif）
输出数据：河网连线(streamlink.tif)
6.子流域提取
输入数据：流向（liuxiang.tif）
输入数据：河网连线(streamlink.tif)。
arcgis小流域提取实例
小流域提取的步骤如下：
1. 下载DEM（数字高程模型）数据，然后根据研究区边界将DEM进行裁剪。
2. 进行DEM填洼操作，这是为了填充DEM中的小坑。
3. 计算流向，这是为了确定水流的路径。
4. 计算流量，这是为了确定水流的大小。
5. 提取河网，这是通过筛选出河道中汇流量大于阈值的河道来实现的。
6. 进行河流链接操作，这是为了连接相邻的河流。
7. 进行分水岭操作，这是为了确定流域的分界线。
以上步骤可以帮助您在ArcGIS中提取小流域。
这些步骤需要一定的GIS和计算机编程知识，如果您遇到任何问题，建议您寻求专业人士的帮助。

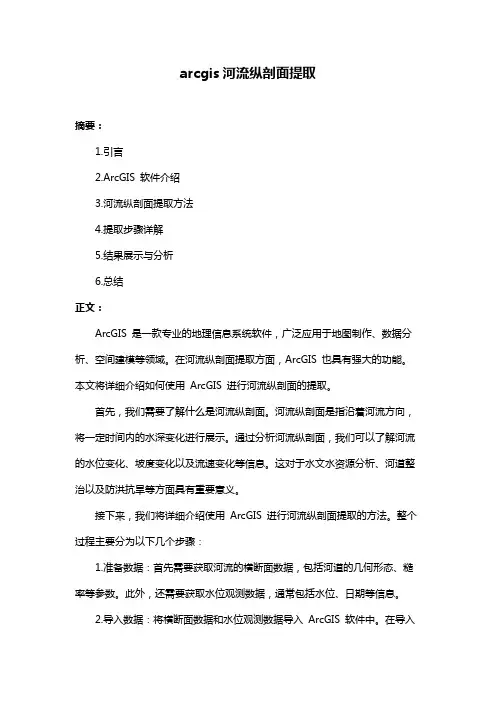

arcgis河流纵剖面提取摘要：1.引言2.ArcGIS 软件介绍3.河流纵剖面提取方法4.提取步骤详解5.结果展示与分析6.总结正文：ArcGIS 是一款专业的地理信息系统软件，广泛应用于地图制作、数据分析、空间建模等领域。
在河流纵剖面提取方面，ArcGIS 也具有强大的功能。
本文将详细介绍如何使用ArcGIS 进行河流纵剖面的提取。
首先，我们需要了解什么是河流纵剖面。
河流纵剖面是指沿着河流方向，将一定时间内的水深变化进行展示。
通过分析河流纵剖面，我们可以了解河流的水位变化、坡度变化以及流速变化等信息。
这对于水文水资源分析、河道整治以及防洪抗旱等方面具有重要意义。
接下来，我们将详细介绍使用ArcGIS 进行河流纵剖面提取的方法。
整个过程主要分为以下几个步骤：1.准备数据：首先需要获取河流的横断面数据，包括河道的几何形态、糙率等参数。
此外，还需要获取水位观测数据，通常包括水位、日期等信息。
2.导入数据：将横断面数据和水位观测数据导入ArcGIS 软件中。
在导入数据时，需要将横断面数据和水位观测数据分别导入不同的图层。
3.创建河流纵剖面：在ArcGIS 中，可以通过“河流纵剖面”工具来创建河流纵剖面。
在创建过程中，需要设置纵剖面的间距、水位观测数据的选择条件等参数。
4.提取河流纵剖面：在创建河流纵剖面后，可以利用ArcGIS 的“提取”功能，根据需要提取特定河段的纵剖面数据。
提取时，可以选择按距离、按面积等条件进行提取。
5.结果展示与分析：提取完成后，可以将纵剖面数据导出为栅格数据或矢量数据，并进行展示和分析。
通过观察纵剖面图，可以了解河流的水位变化规律、糙率变化等特征。
总之，使用ArcGIS 进行河流纵剖面提取，可以为水文水资源分析、河道整治以及防洪抗旱等方面提供数据支持。
1、下载DEM数据
网址：
2、拼接DEM图形
打开
依次选中
完成图：（保存为XXdem）
3、填洼
依次选中
完成图：（保存为XXfill）
4、流向计算依次选中
完成图：（保存为XXdir）
5、汇流累积量计算依次选中
完成图：（保存为XXacc）
6、插入控制点
Excel准备（经纬度以小数形式表示）
点击Add Data
右击
选中Display XY Data
右击
选中Data—Export Data
完成图：（保存为Export_Output）
7、设置提取精度
依次选中
完成图：（保存为XXras）
8、提取流域
依次选中
完成图：（保存为XXwat）
9、制作流域掩膜依次选中
完成图：（保存为XXmask）
10、河网矢量化依次选中
完成图：（保存为XXline）
11、添加流域边界线依次选中
完成图：（保存为XXok）
12、出图
图中只保留Export_Output、XXok和XXline
点击Layout View
点击Insert
根据需要依次插入Legend（图例）、North Arrow（指北针）、Scale Bar（比例尺）等点击File
点击Export map，输出为自己需要的文件格式。

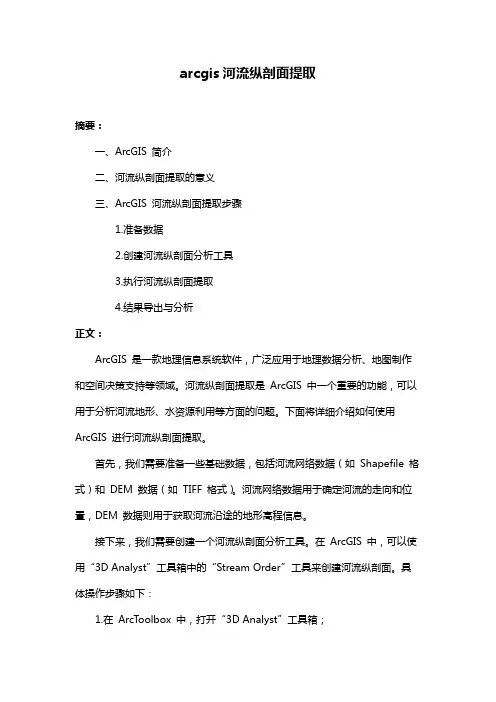

arcgis河流纵剖面提取摘要：一、ArcGIS 简介二、河流纵剖面提取的意义三、ArcGIS 河流纵剖面提取步骤1.准备数据2.创建河流纵剖面分析工具3.执行河流纵剖面提取4.结果导出与分析正文：ArcGIS 是一款地理信息系统软件，广泛应用于地理数据分析、地图制作和空间决策支持等领域。
河流纵剖面提取是ArcGIS 中一个重要的功能，可以用于分析河流地形、水资源利用等方面的问题。
下面将详细介绍如何使用ArcGIS 进行河流纵剖面提取。
首先，我们需要准备一些基础数据，包括河流网络数据（如Shapefile 格式）和DEM 数据（如TIFF 格式）。
河流网络数据用于确定河流的走向和位置，DEM 数据则用于获取河流沿途的地形高程信息。
接下来，我们需要创建一个河流纵剖面分析工具。
在ArcGIS 中，可以使用“3D Analyst”工具箱中的“Stream Order”工具来创建河流纵剖面。
具体操作步骤如下：1.在ArcToolbox 中，打开“3D Analyst”工具箱；2.选择“Stream Order”工具，并将河流网络数据和DEM 数据添加到工具中；3.设置工具参数，如河流阈值、最小坡度等；4.点击“执行”，生成河流纵剖面数据。
执行完上述步骤后，我们就可以得到河流纵剖面数据。
为了更好地展示和分析结果，我们可以将纵剖面数据导出为Shapefile 或GeoJSON 格式文件。
在导出结果中，可以观察到河流的形状、坡度等信息，这些信息有助于我们分析河流的地形特征和水资源利用潜力。
总之，ArcGIS 提供了一个强大的河流纵剖面提取功能，可以帮助我们更好地了解河流的地形特征。
arcgis子流域提取ArcGIS是一款功能强大的地理信息系统软件，可以用于各种地理空间分析和数据处理任务。
其中，子流域提取是一项常见的任务，用于将一个大流域划分为多个较小的子流域，以便更好地理解和管理水资源。
在ArcGIS中，可以使用Hydrology工具集中的一些工具来提取子流域。
下面是一个简单的步骤指南：1. 准备数据：首先，确保你有一个高程数据集（DEM）作为输入。
DEM可以是栅格数据或矢量数据。
如果你使用栅格数据，请确保它已经被处理成正确的格式，并且没有缺失值。
2. 创建流向图：使用Flow Direction工具从DEM中创建一个流向图。
这个工具将根据高程信息确定水流的方向。
3. 创建累积量图：使用Flow Accumulation工具从流向图中创建一个累积量图。
这个工具将计算每个像元上游区域内的像元数量。
4. 设置阈值：根据你的需求，设置一个阈值来确定子流域的大小。
阈值越小，生成的子流域越多。
5. 提取子流域：使用Watershed工具从累积量图中提取子流域。
这个工具将根据阈值和累积量图确定每个子流域的边界。
6. 可选步骤：根据需要，你可以对提取的子流域进行进一步的处理和分析。
例如，你可以计算每个子流域的面积、坡度、平均高程等。
需要注意的是，子流域提取是一个复杂的过程，结果可能受到输入数据质量和参数设置的影响。
因此，在进行子流域提取之前，建议先对数据进行预处理和验证，并根据具体情况调整参数。
总之，ArcGIS提供了一系列强大的工具来提取子流域，并且可以根据用户需求进行进一步的分析和处理。
通过合理使用这些工具，可以更好地理解和管理水资源。
（整理）基于DEM的ArcGIS⽔⽂分析—河⽹和流域的提取基于DEM的ArcGIS⽔⽂分析—河⽹和流域的提取⼀、实验背景⽔⽂分析是DEM 数据应⽤的⼀个重要⽅⾯。
⽽利⽤DEM⽣成的集⽔流域和⽔流⽹络，成为⼤多数地表⽔⽂分析模型的主要输⼊数据。
表⾯⽔⽂分析模型研究与地表⽔流有关的各种⾃然现象例如洪⽔⽔位及泛滥情况，划定受污染源影响的地区，预测当某⼀地区的地貌改变时对整个地区将造成的影响等。
⼆、实验⽬的通过本实验，使读者理解基于DEM数据进⾏⽔⽂分析的基本原理，掌握利⽤ArcGIS提供的⽔⽂分析⼯具进⾏⽔⽂分析的基本⽅法和步骤，并利⽤DEM数据提取出河⽹及流域。
三、实验数据某地区栅格数据DEM，数据来源于随书光盘（…\Chp9\Ex2）。
四、实验要求根据DEM利⽤⽔⽂分析⼯具提取地表⽔流径流模型的⽔流⽅向、汇流累积量、⽔流长度、河流⽹络（包括河流⽹络的分级等）以及对研究区的流域进⾏分割等。
五、实验流程图六、实验内容及步骤1．⽆洼地DEM⽣成DEM 是⽐较光滑的地形表⾯模型，但由于DEM 误差以及⼀些真实地形或特殊地形的影响，使得DEM 表⾯存在⼀些凹陷的区域。
在进⾏⽔流⽅向计算时，由于这些区域的存在，往往得到不合理的甚⾄错误的⽔流⽅向。
因此，在进⾏⽔流⽅向的计算之前，应该⾸先对原始DEM 数据进⾏洼地填充，得到⽆洼地的DEM。
洼地填充的基本过程是先利⽤⽔流⽅向数据计算出DEM 数据中的洼地区域，并计算洼地深度，然后，依据这些洼地深度设定填充阈值进⾏洼地填充。
1．1 ⽔流⽅向的提取⽔流的流向是通过计算中⼼格⽹与邻域格⽹的最⼤距离权落差来确定。
对于每⼀格⽹的⽔流⽅向指⽔流离开此⽹格的指向。
在ARCGIS 中，通过对中⼼栅格的1、2、4、8、16、32、64、128 等8个邻域栅格编码，中⼼栅格的⽔流⽅向便可有其中的某⼀值来确定。
例如，若中⼼栅格的⽔流流向左边，则⽔流⽅向赋值16。
流向的⽣成是个⾃动的过程，可能要等⼀段⾃时间，运算的时间跟电脑性能和DEM图的精度与⼤⼩有关.。
