O型圈密封沟槽尺寸

O型圈一、O型圈自身优点：1)O型圈重量较轻，所占用空间较小，可适用于大范围压力、温度和间隙场合；2)O型圈适合多种不同的密封介质；3）O型圈易于维修，不易损伤；4）O型圈功能失效一般是渐进的,并且易于发现和识别;5）O型圈具有高耐磨性，O型圈密封面磨损后具有自动弹性补偿功能；6)O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期；7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。

二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形,O型圈边缘部分会流入间隙位置达到O型圈密封功能。

O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。

在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O型圈密封失效。

为此O型圈沟槽设计时,必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。

并且在O型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小.实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈,如聚氨酯材料O型圈。

O型圈硬度、工作压力、间隙公差之关系900。

300。

250。

180。

130.100。

080。

043.53700.200.150。

10800。

300.200.150.100.05900.400.300。

200。

150。

130。

100.055.34700。

250。

180。

13800。

350.250.180.130.06900.450.350。

250.180.150。

130。

067.00700。

300.200。

15800.400。

300.200.150。

07900.500。

400。

300。

200。

180.150.07三、O型圈使用与O型圈保管-注意事项1)O型圈一般不可重复使用；2）O型圈装入沟槽中时,注意不要将O型圈发生扭曲；3）O型圈安装时，可考虑在沟槽及O型圈上涂上密封介质；4）O型圈在不使用的情况下尽量不要打开O型圈原包装，以免O型圈上附着有灰尘或混入异物可能造成O型圈损伤；5）O型圈应尽量避免阳光直射或放置在锅炉等高温热源附近以免促使O型圈老化；6)O型圈应避免捆扎挂在针或金属线上以免O型圈变形及唇口端损伤；7）需要特别说明的是：O型圈在保管时偶尔会出现变色的情况,即O型圈表面产生白粉，此种情况不会对O型圈的功能产生不良影响。

o型密封圈沟槽尺寸标准O型密封圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等领域。

而O型密封圈的密封效果和使用寿命，很大程度上取决于其沟槽尺寸的标准。

因此，了解O型密封圈沟槽尺寸标准对于正确选择和使用O型密封圈至关重要。

首先，O型密封圈沟槽的尺寸标准通常包括内径、外径、横截面直径和槽宽等几个方面。

其中，内径和外径是最基本的尺寸参数。

内径是指O型密封圈在未受压缩时的直径，而外径则是指O型密封圈在安装在槽中后的直径。

这两个尺寸的标准一般由国际标准化组织（ISO）或相关行业标准规定，以确保O型密封圈能够与设备配合良好，达到预期的密封效果。

其次，横截面直径是指O型密封圈在横截面上的直径尺寸。

这一尺寸的标准通常由O型密封圈的材料和用途决定。

不同的材料和用途可能需要不同的横截面直径，以满足不同的密封要求。

因此，在选择O型密封圈时，需要根据具体的工作条件和要求来确定横截面直径的标准。

另外，槽宽是指安装O型密封圈的槽的宽度。

槽宽的标准通常由设备的设计要求和O型密封圈的尺寸决定。

槽宽过大或过小都会影响O型密封圈的密封效果，甚至导致泄漏或损坏。

因此，在设计和选择槽宽时，需要充分考虑O型密封圈的尺寸标准，以确保其能够正常工作。

总的来说，O型密封圈沟槽尺寸标准对于密封效果和使用寿命至关重要。

正确选择和使用符合标准的O型密封圈，不仅可以保证设备的正常运行，还可以减少维护成本和停机时间。

因此，在设计、选择和安装O型密封圈时，务必严格遵循相应的标准，以确保其能够发挥最佳的密封效果。

综上所述，O型密封圈沟槽尺寸标准是影响其密封效果和使用寿命的重要因素。

只有严格遵循标准，正确选择和使用O型密封圈，才能确保设备的密封性能和安全可靠性。

希望本文能够帮助读者更好地了解O型密封圈沟槽尺寸标准，为正确选择和使用O型密封圈提供参考和指导。

O型密封圈沟槽尺寸数据及技术数据O型密封圈是一种常用的密封元件，广泛应用于各种机械设备和工程项目中。

为了确保O型密封圈的密封效果和使用寿命，需要准确掌握其沟槽尺寸数据及相关技术数据。

本文将详细介绍O型密封圈沟槽尺寸数据以及相关技术数据的标准格式。

一、O型密封圈沟槽尺寸数据的标准格式1. 内径（ID）：指O型密封圈沟槽内径的尺寸，通常以毫米（mm）为单位表示。

内径是O型密封圈与密封的零件之间的配合尺寸。

2. 外径（OD）：指O型密封圈沟槽外径的尺寸，通常以毫米（mm）为单位表示。

外径是O型密封圈与密封的零件之间的配合尺寸。

3. 沟槽宽度（W）：指O型密封圈沟槽的宽度尺寸，通常以毫米（mm）为单位表示。

沟槽宽度是O型密封圈在安装时需要的空间。

4. 沟槽深度（D）：指O型密封圈沟槽的深度尺寸，通常以毫米（mm）为单位表示。

沟槽深度是O型密封圈在安装时需要的空间。

5. 沟槽角度（A）：指O型密封圈沟槽的角度尺寸，通常以度（°）为单位表示。

沟槽角度是O型密封圈与密封的零件之间的配合要求。

二、O型密封圈技术数据的标准格式1. 材料：O型密封圈的材料是影响其性能的重要因素。

常见的材料有橡胶、硅橡胶、丁腈橡胶等。

在技术数据中需要明确指出所使用的材料。

2. 硬度：O型密封圈的硬度是指其抗压能力的指标。

通常以硬度值（Shore A）表示，数值越大表示密封圈越硬。

3. 耐温范围：O型密封圈的耐温范围是指其能够正常工作的温度范围。

通常以摄氏度（℃）表示，需要明确指出最低和最高耐温范围。

4. 耐压能力：O型密封圈的耐压能力是指其能够承受的最大压力。

通常以帕斯卡（Pa）或者兆帕（MPa）表示，需要明确指出最大耐压能力。

5. 密封性能：O型密封圈的密封性能是指其能够有效防止介质泄漏的能力。

通常以压力损失或者泄漏量来评估其密封性能。

三、示例：以某型号O型密封圈为例，其沟槽尺寸数据及技术数据的标准格式如下：沟槽尺寸数据：- 内径（ID）：25mm- 外径（OD）：35mm- 沟槽宽度（W）：5mm- 沟槽深度（D）：10mm- 沟槽角度（A）：90°技术数据：- 材料：丁腈橡胶- 硬度：70 Shore A- 耐温范围：-30℃至+120℃- 耐压能力：10 MPa- 密封性能：压力损失小于0.1 MPa，泄漏量小于1 ml/h以上仅为示例，实际的O型密封圈沟槽尺寸数据及技术数据的标准格式会根据具体产品和应用领域的要求进行调整。

o型圈沟槽尺寸o型圈沟槽尺寸标准o型圈沟槽尺寸o型圈沟槽尺寸标准一、O形圈是在沟槽中安装的、适度压缩的截面为O形(圆形)的密封圈。

可作为油、水、空气、气体等各种各样流体的密封使用。

用法有静止的与运动的两类。

与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。

②、有自密封作用，往往只用一个密封件便能完成密封效果。

③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。

④、运动摩擦阻力很小，对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。

与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。

②、用作气动装置的密封时，必须加润滑油，防止磨损。

③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。

O形橡胶密封圈的结构设计原理因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。

压力与密封间隙O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入密封浊隙而产生形状变化，如图4-1 为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从而引起漏损。

当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承压面易被挤出，应加挡圈；若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，如图4-2O型圈执行标准O型圈的硬度与沟槽最大间隙及工作压力关系密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：活塞杆密封中沟槽深度缸孔密封时沟槽的深度径向密封沟槽的深度一般径向密封沟槽宽度；见表4-1-5不同截面O形橡胶密封圈轴向沟槽宽度和深度轴向密封沟槽宽度和深度；轴向密封沟槽宽度和深度见表4-1-8O型圈橡胶材料的硬度与工作压力的关系在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。

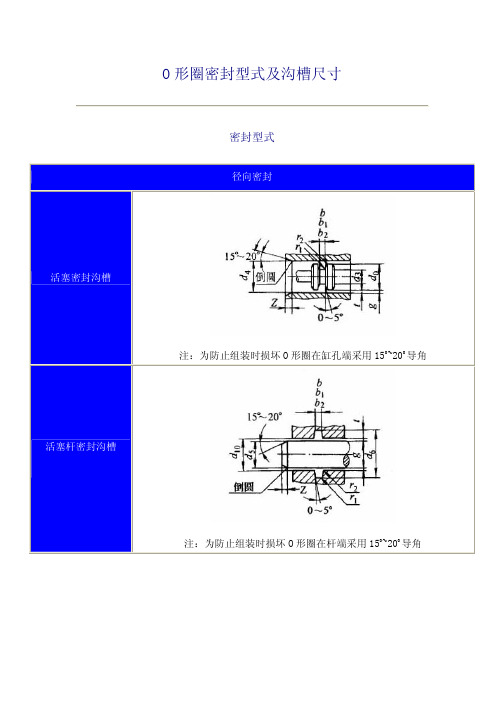

O形圈密封型式及沟槽尺寸密封型式径向密封活塞密封沟槽注：为防止组装时损坏O形圈在缸孔端采用150~200导角活塞杆密封沟槽注：为防止组装时损坏O形圈在杆端采用150~200导角带挡圈的沟槽轴向密封受内部压力的沟槽受外部压力的沟槽O形圈密封沟槽尺寸（摘自GB3452.3-1988）(mm)(径向密封沟槽尺寸)O形圈截面直径d21.802.653.55 5.30 7.00气动动密封 2.2 3.4 4.6 6.9 9.3b 2.4 3.6 4.8 7.1 9.5b 13.8 5.0 6.2 9.0 12.3沟 槽宽 度 液压动密封或静密封b25.26.47.6 10.9 15.1液压动密封 1.42 2.16 2.96 4.48 5.95气动动密封 1.46 2.23 3.03 4.65 6.20 活塞密封静密封 1.38 2.07 2.74 4.19 5.67液压动密封 1.47 2.24 3.07 4.66 6.16气动动密封 1.57 2.37 3.24 4.86 6.43沟 槽 深度活塞杆密封静密封 1.42 2.15 2.85 4.36 5.89 最小导角长度Zmin 1.1 1.5 1.8 2.7 3.6槽底圆角半径r10.2~0.4 0.4~0.8 0.8~1.2槽棱圆角半径r20.1~0.3(轴向密封沟槽尺寸)O形圈截面直径d21.802.653.55 5.30 7.00沟槽宽度b 2.6 3.8 5.0 7.3 9.7 沟槽深度h 1.28 1.97 2.75 4.24 5.72槽底圆角半径r10.2~0.4 0.4~0.8 0.8~1.2槽棱圆角半径r20.1~0.3受内部压力时，沟槽外径d7=d1+2d2受外部压力时，沟槽内径d8=d1。

o型密封圈尺寸与沟槽尺寸计算O型密封圈是一种常见的密封材料，用于防止液体或气体泄漏。

在工程设计和制造中，确定O型密封圈的尺寸与沟槽尺寸是非常重要的，因为它们直接影响着密封件的性能和使用寿命。

本文将从O型密封圈尺寸与沟槽尺寸的计算方法、影响因素和实际应用等方面展开深入探讨。

一、O型密封圈尺寸的计算方法1. 内径（ID）的计算O型密封圈的内径是指其横截面内圆的直径，通常采用公称线径的方式表示。

内径的计算通常根据密封圈的用途和安装环境来确定，一般可以通过以下公式进行计算：ID = 孔径直径 - (2×压缩量)2. 横截面直径（CS）的计算O型密封圈的横截面直径是指其横截面上圆形部分的直径，也是O型密封圈的公称尺寸之一。

横截面直径的计算通常采用以下公式：CS = ID + (2×压缩量)3. 压缩量的确定O型密封圈在安装后会受到挤压变形，这种变形即为压缩量。

压缩量的确定需要考虑到密封件材料的硬度、弹性模量和工作环境的温度等因素，并通过实验或经验进行确定。

二、沟槽尺寸的计算方法1. 沟槽宽度（W）的计算O型密封圈安装在沟槽中，沟槽的宽度对于密封圈的安装和工作效果至关重要。

沟槽宽度的计算通常考虑到密封圈的压缩量和安装方式，并通过以下公式进行计算：W = CS + (2×压缩量) - (2×余量)2. 沟槽深度（D）的计算沟槽深度是指沟槽的横截面厚度，其计算通常需要考虑到密封圈的横截面直径和安装方式，并通过以下公式进行计算：D = CS + (2×压缩量)三、影响因素1. 温度温度是影响O型密封圈尺寸和沟槽尺寸的重要因素之一。

在不同温度下，O型密封圈的硬度、弹性模量和压缩量都会发生变化，因此需要对其进行相应的修正和计算。

2. 压力工作环境中的压力也会对O型密封圈的尺寸和沟槽尺寸产生影响。

在高压环境下，密封圈的压缩量会增加，因此需要根据实际工作压力对其尺寸进行调整和计算。

轴向密封o型圈沟槽尺寸轴向密封O型圈沟槽尺寸是指在机械设备中用于安装O型圈的沟槽的尺寸。

O型圈是一种常用的密封元件，广泛应用于各种机械设备中，起到密封和防漏的作用。

正确的O型圈沟槽尺寸设计对于确保机械设备的正常运行非常重要。

本文将从O型圈沟槽尺寸的设计原则、常见的尺寸参数以及设计注意事项等方面进行详细介绍。

一、O型圈沟槽尺寸的设计原则在设计O型圈沟槽尺寸时，需要遵循以下几个原则：1. 沟槽尺寸应保证O型圈的压缩变形，以实现密封效果。

一般来说，沟槽宽度应稍大于O型圈直径的30%-50%。

2. 沟槽尺寸的设计应考虑O型圈的安装和拆卸方便，不应过于紧密，以免损坏O型圈。

3. 沟槽尺寸的设计应考虑O型圈的材料和硬度，以确保O型圈能够承受所需的压缩变形并保持密封性能。

4. 沟槽尺寸的设计应考虑机械设备的工作环境和使用条件，以确保O型圈的密封效果和使用寿命。

二、常见的O型圈沟槽尺寸参数1. O型圈沟槽宽度（W）：指沟槽的宽度，一般为O型圈截面宽度的1.3倍左右。

2. O型圈沟槽深度（H）：指沟槽的深度，一般为O型圈直径的0.5倍左右。

3. O型圈沟槽直径（D）：指沟槽的直径，即O型圈的内径，根据不同的O型圈尺寸而定。

4. O型圈截面尺寸（d）：指O型圈的截面尺寸，根据不同的O型圈尺寸而定。

三、O型圈沟槽尺寸的设计注意事项1. 沟槽尺寸的设计应根据实际需要进行，避免过度设计或不足设计。

2. 沟槽尺寸的设计应考虑O型圈的压缩变形和弹性恢复，以确保密封效果。

3. 沟槽尺寸的设计应考虑O型圈的材料和硬度，以确保O型圈能够承受所需的压缩变形并保持密封性能。

4. 沟槽尺寸的设计应考虑O型圈的安装和拆卸方便，以减少安装误差和损坏风险。

5. 沟槽尺寸的设计应考虑机械设备的工作环境和使用条件，以确保O型圈的密封效果和使用寿命。

6. 沟槽尺寸的设计应符合相关的标准和规范要求，以确保机械设备的安全可靠。

总结：轴向密封O型圈沟槽尺寸的设计是确保机械设备正常运行的重要环节。

模具运水O型圈沟槽加工标准
模具运水O型圈沟槽加工标准
*此标准综合供应商提供的O型圈规格并参照HASCO的O型圈沟槽标准编制。

*此标准以硬度为70IRHD的合成橡胶材料的耐高温密封圈为基础编制。

1、O型圈标记(图一)
Фd1--O型圈最大外圆直径
Фd0--O型圈截面直径
标记方法为d1×d0 ，如Ф12×2
2、沟槽直径尺寸(图二)
ФD1--沟槽最大外径
ФD2--沟槽最小内径
Фd --运水孔直径
3
O型圈沟槽深度沟槽宽度水孔直径O型圈规格
d0H WФdФd1×Фd0
一系列++Ф6Ф14XФ++Ф8Ф16XФ++Ф10,Ф11Ф19XФ++Ф15,Ф16Ф25XФ++Ф18Ф28XФ++Ф20Ф30XФ
二系列++ ++
第一系列有成型刀，加工效率高。

设计时请优先选用第一系列O 型圈.
4、表面粗糙度要求
A、电火花加工方法：纹路不粗于MT-11040纹板。

1编制：日期：
B、机械加工方法：
2编制：日期：。

o型圈沟槽尺寸标准
o型圈沟槽尺寸标准介绍
o型圈沟槽是一种常用的机械零件，它主要用于传动轴、轴承等产品的装配和连接。

o型圈沟槽尺寸标准是指在制造o型圈沟槽时所应遵守的尺寸规范，它主要包括外圆直径、沟槽宽度、圆周方向的深度等。

首先，o型圈沟槽的外圆直径一般不小于沟槽宽度的1/2倍。

其次，沟槽宽度一般以毫米为单位，一般可以根据实际需要设计成1mm、2mm、3mm等。

此外，圆周方向的深度也是重要的标准之一，一般可以根据实际需要设计成1mm、2mm、3mm等，但不得超过沟槽宽度的1/2倍。

o型圈沟槽的尺寸标准还有其它要求，如沟槽深度的均匀性、沟槽的圆角处理等，这些标准都是为了保证o型圈沟槽的质量，使其能够正确地连接机械零件，从而达到预期的使用效果。

总之，对o型圈沟槽尺寸标准的遵守是保证o型圈沟槽质量和性能的关键，是达到机械零件连接目的的基础，因此，在制造o型圈沟槽时一定要严格遵守尺寸标准。
