低噪话筒麦克风放大电路设计

低噪话筒麦克风放大电路设计
本电路的设计是采用低噪三极管9014作为电容式话筒麦克风信号放大20倍左右，可推动耳机、一般功放、低音炮等。

本电路设计的最大特点是
1、有效的抑制呼啸声的产生（实验结果喇叭和话筒距离小于0.5m时才会产生轻微的呼啸声）；
2、输出频率限制在300~4000Hz之间，完全满足人声输入的要求，是通过无源带通滤波器实现，同时可以大大抑制呼啸声。

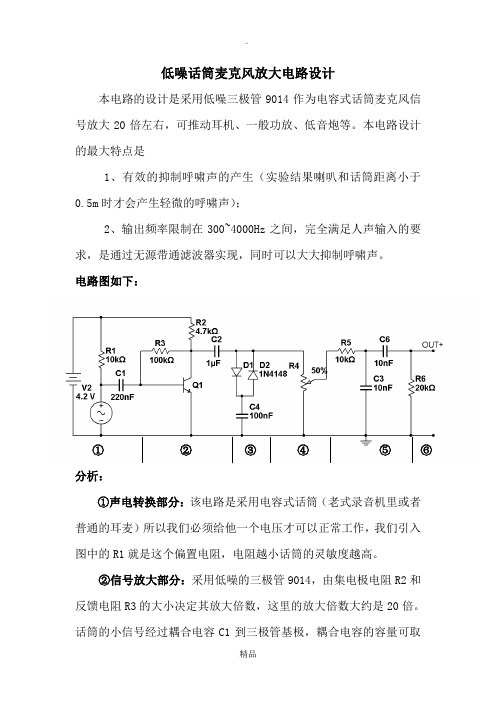

电路图如下：
①②③④⑤⑥分析：
①声电转换部分：该电路是采用电容式话筒（老式录音机里或者普通的耳麦）所以我们必须给他一个电压才可以正常工作，我们引入图中的R1就是这个偏置电阻，电阻越小话筒的灵敏度越高。

②信号放大部分：采用低噪的三极管9014，由集电极电阻R2和反馈电阻R3的大小决定其放大倍数，这里的放大倍数大约是20倍。

话筒的小信号经过耦合电容C1到三极管基极，耦合电容的容量可取
0.1u~2.2u；放大后信号输出经过一个隔直耦合电容C2，因为三极管的集电极输出一般都是带有直流电压的，因此必须加隔直耦合电容可取1u~10u的容量。

③抑制呼啸声部分：常常我们拿着话筒对准喇叭，会产生非常刺耳的呼啸声，通过正反接二极管到地可有效的抑制呼啸信号的输出。

④音量大小调节部分：通过滑动变阻器输出信号的大小。

⑤带通滤波部分：本电路是采用人声的标准频率300Hz~5kHz，完全接近人声，同时可以有效的消除呼啸声。

C6和R6决定低频的大小，C3和R5是决定高频的大小，截止频率计算：1/2πRC 。

⑥话筒麦克风放大输出接口
仿真曲线分析如下：
如有侵权请联系告知删除，感谢你们的配合！。

8W的语音放大器电路设计专业:电气工程及其自动化班级：班姓名：学号：指导老师:摘要设计一个对弱的语音信号具有放大能力的放大器电路，其规格如下：1）输入信号源为话筒舒服，幅度大小为0~5mV.2）最大输出公里为8W。

3）负载阻抗为8Ω4）频带宽度 BW=80~6000Hz。

5）非线性失真系≤3%（在BW内满功率下）。

6）设计具有音调控制功能。

在1KHz为0dB；在100HZHE 10kHz处又±12dB 的调节范围。

通过多级放大的方法进行设计和对各级的放大倍数调整，从而得到一个可以消除噪声影响的语音放大系统，要求效率高，对原声的失真程度小，输出的功率大。

语音放大器可以把一些弱小的声音信号进行放大，达到能够清晰辨认其内容。

关键词：多级放大，失真程度，噪声影响。

目录一、语音放大器的方案设计...................4 二、单元电路的设计.............................5 2.1——前置放大级的.. (5)2.2——音调控制器设计设计.....................................6 2.2.1——低频工作时原件参数计算...........................7 2.2.1.1——低频提升.......................................9 2.2.1.2——低频衰减.......................................10 2.2.2——高频工作时的原件计算.............................11 2.2.2.1——高频提升.......................................13 2.2.2.2——高频衰减.......................................14 2.3——功率输出级的设计...................................14 2.3.1—确定电源电压 (16)2.3.2——功率输出级的设计 (16)2.3.2.1——输出晶体管的选择...............................16 2.3.2.2——复合管的选择...................................17 2.3.2.3——电阻17R `R12的估算.............................17 2.3.2.4——确定偏置电路...................................17 2.3.2.5——反馈电阻 1314R R 、的决定 (18)三、语音放大器设计电路的总电路图 (19)四、 设计结论 (20)参考文献................................................20 附录（元件明细表） (21)语音放大器的设计语音放大器实际是一个典型的多级放大器，其原理框图如图1示。

低噪话筒麦克风放大电路设计摘要：麦克风是一种将声音转换成电信号的装置，常用于音频采集、语音识别、语音合成等应用中。

在麦克风电路中，放大电路是主要的一部分，其功能是将微弱的麦克风信号放大到适合输入到后续电路中的水平。

在本文中，我们将介绍一种低噪话筒麦克风放大电路的设计。

引言：目前市场上已经有很多种麦克风放大电路的设计方案，但是低噪声一直是一个难题。

在设计低噪话筒麦克风放大电路时，需要考虑音频信号的放大和噪声的抑制两个方面。

本文将针对这些问题提供一种解决方案。

主体：低噪声话筒麦克风放大电路的设计主要包括以下几个方面。

1.选择低噪声运放芯片：在麦克风放大电路中，运放是一个起到放大和滤波作用的关键部件。

为了保证低噪声的要求，合适的选择低噪声运放芯片是非常重要的。

常用的低噪声运放芯片有NE5532、TL072等。

在选择时，需要考虑其噪声系数和增益等参数。

2.适当选择放大倍数：放大倍数的选择应根据麦克风信号的输入水平和后续电路的输入要求来确定。

放大倍数过大会容易引入噪声，而放大倍数过小则可能导致信号过小无法满足后续处理电路的工作要求。

在设计中需要进行恰当的权衡。

3.电源滤波和消除地线杂散声：在麦克风放大电路中，电源滤波是非常重要的一环。

电源滤波电路能够滤除电源中的高频噪声。

此外，地线杂散声也是一个要考虑的问题。

在设计中，可以采取一些防护措施，如使用单点接地，尽量减少杂散产生的机会等。

4.使用差模输入方式：差模输入方式可以大大减少输入信号中的共模噪声。

常用的差模输入运放有INA103、INA128等，它们能够抑制共模噪声，提高信号质量。

5.使用低噪声电阻：电阻噪声在放大电路中占有重要地位。

使用低噪声电阻能够减少电路中的噪声，提高信号质量。

常用的低噪声电阻有金属膜电阻、金属箔电阻等。

结论：低噪声话筒麦克风放大电路的设计要点包括选择低噪声运放芯片、适当选择放大倍数、电源滤波和消除地线杂散声、使用差模输入方式以及使用低噪声电阻等。

卡拉OK话筒放大、混合电路设计模拟电子技术课程设计任务书（18）系（部）：电子与通信工程系专业：电子信息工程指导教师：摘要.卡拉OK话筒都在近距离使用，为了达到良好的效果，要求话筒具有特殊的近讲效应和指向效应，以改善性能和抗环境干扰。

也就是说，话筒的灵敏度在低频端随着声源的远近而改变：距离越近低频灵敏度越高。

高价值的卡拉OK话筒还装有爆炸声滤波器，使过度的呼吸噪声、砰声降到最小，实现完整、丰满的声重放。

卡拉OK话筒另一个重要特征是在话筒的壳体上装有控制开关，使您在演唱的时候实现一些特殊的音响效果。

特别设计的防振措施，能有效防止手持时的摩擦噪声，使您的演唱低音层次分明，高音明亮悦耳，音质柔和优美，富有感染力。

LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-(-)为反相输入端，表示运放输出端Vo的信号与该输入端的位相反;Vi+(+)为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2 。

Multisim适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

我们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。

通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

关键词：运放器 Multisim 电路仿真目录摘要 (1)一．设计目的 (3)二．设计任务 (3)三．电路的设计方案 (3)参考文献 (5)设计心得与体会 (5)一．设计目的本次课程设计借助Multisim10软件平台完成对卡拉ok的设计并通过软件本身自带的工具及功能完成了电路的调试、仿真数据的采集以及处理分析。

低噪声放大器的两种设计方法与低噪声放大器设计实例低噪声放大器的两种设计方法低噪声放大器（LNA）是射频收发机的一个重要组成部分，它能有效提高接收机的接收灵敏度，进而提高收发机的传输距离。

因此低噪声放大器的设计是否良好，关系到整个通信系统的通信质量。

本文以晶体管ATF-54143为例，说明两种不同低噪声放大器的设计方法，其频率范围为2～2．2 GHz；晶体管工作电压为3 V；工作电流为40 mA；输入输出阻抗为50 Ω。

1、定性分析1.1、晶体管的建模通过网络可以查阅晶体管生产厂商的相关资料，可以下载厂商提供的该款晶体管模型，也可以根据实际需要下载该管的S2P文件。

本例采用直接将该管的S2P文件导入到软件中，利用S参数为模型设计电路。

如果是第一次导入，则可以利用模块S-Params进行S参数仿真，观察得到的S参数与S2P文件提供的数据是否相同，同时，测量晶体管的输入阻抗与对应的最小噪声系数，以及判断晶体管的稳定性等，为下一步骤做好准备。

1.2、晶体管的稳定性对电路完成S参数仿真后，可以得到输入／输出端的mu在频率2～2．2 GHz之间均小于1，根据射频相关理论，晶体管是不稳定的。

通过在输出端并联一个10 Ω和5 pF的电容，m2和m3的值均大于1，如图1，图2所示。

晶体管实现了在带宽内条件稳定，并且测得在2．1 GHz时的输入阻抗为16．827-j16．041。

同时发现，由于在输出端加入了电阻，使得Fmin由0．48增大到0．573，Γopt为0．329∠125．99°，Zopt=（30．007+j17．754）Ω。

其中，Γopt是最佳信源反射系数。

1.3、制定方案如图3所示，将可用增益圆族与噪声系数圆族画在同一个Γs平面上。

通过分析可知，如果可用增益圆通过最佳噪声系数所在点的位置，并根据该点来进行输入端电路匹配的话，此时对于LNA而言，噪声系数是最小的，但是其增益并没有达到最佳放大。

因此它是通过牺牲可用增益来换取的。

模拟电子技术课程设计任务书（18）系（部）：电子与通信工程系专业：电子信息工程指导教师：绪论 (5)1.1课题的背景及目的 (5)二、设计的任务及要求 (5)2.1设计的任务 (5)2.2设计的要求 (5)三、音响放大器的基本组成 (5)四、设计方案 (6)实验原理 (6)设计电路图 (6)五、仿真测试 (7)话音放大器EWB仿真 (8)混合放大级EWB仿真 (9)两级放大EWB仿真 (10)六、电路的安装与调试 (11)七、测试结果与分析 (11)八、心得体会 (12)参考文献 (13)1.1课题的背景及目的在日常生活和工作中，经常会遇到这样一些问题，如在检修各种机器设备时，常常需要依靠故障机器的异常声响来寻找故障，这种异常的频谱覆盖面积很广，需要高亮度的声音来传达消息，例如校园广播，大型会议等，而仅仅凭自己的喉咙是无法实现的，因而要用到信号放大器。

声音信号频率低，在放大的过程中极易受到外界的干扰，又如：在打电话的时候，有时往往因声音太大或干扰太大而难以听清对方讲话，于是需要一种既能放大语音信号又能降低外来噪音的仪器。

由于诸上原因，具有类似功能的实用电路实际上就是一个识别不同范围的小信号放大系统。

所以需要设计一个语音放大电路。

二、设计的任务及要求 2.1设计的任务1、设计一卡拉OK 话筒放大、混合电路，能对话音进行放大，并与录音机中的音乐信号进行混合。

2.2设计的要求1、话筒输出电压为5mV ，录音机的输出信号电压为100mV ，混合级输出电压>=125 mV 。

2、截止频率为为f L =40、Hz ，f H =10kHz 。

3、声音和音乐的音量可调三、音响放大器的基本组成话筒四、设计方案已知：设计一卡拉OK话筒放大、混合电路，能对话音进行放大，并与录音机中的音乐信号进行混合。

话筒输出电压为5mV，录音机的输出信号电压为100mV，混合级输出电压>=125 mV。

截止频率为为f L=40Hz，f H=10kHz。
