调光镇流器使用说明

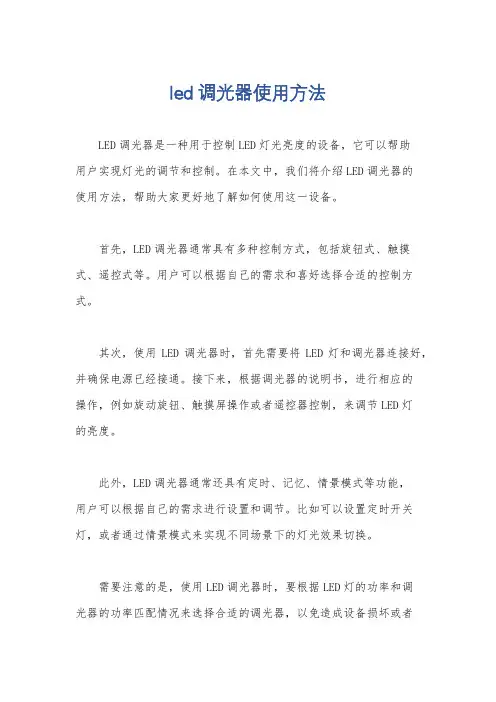

led调光器使用方法
LED调光器是一种用于控制LED灯光亮度的设备，它可以帮助
用户实现灯光的调节和控制。

在本文中，我们将介绍LED调光器的
使用方法，帮助大家更好地了解如何使用这一设备。

首先，LED调光器通常具有多种控制方式，包括旋钮式、触摸式、遥控式等。

用户可以根据自己的需求和喜好选择合适的控制方式。

其次，使用LED调光器时，首先需要将LED灯和调光器连接好，并确保电源已经接通。

接下来，根据调光器的说明书，进行相应的
操作，例如旋动旋钮、触摸屏操作或者遥控器控制，来调节LED灯
的亮度。

此外，LED调光器通常还具有定时、记忆、情景模式等功能，
用户可以根据自己的需求进行设置和调节。

比如可以设置定时开关灯，或者通过情景模式来实现不同场景下的灯光效果切换。

需要注意的是，使用LED调光器时，要根据LED灯的功率和调
光器的功率匹配情况来选择合适的调光器，以免造成设备损坏或者
不良使用效果。

总的来说，LED调光器是一种非常实用的灯光控制设备，能够帮助用户实现灯光的调节和控制，提升居家、办公等环境的舒适度和美观度。

希望通过本文的介绍，大家能更好地掌握LED调光器的使用方法，从而更好地享受LED灯光带来的便利和舒适。

有关有关数字数字数字（（DALI/DSI DALI/DSI））调光镇流器的接线及注意事项调光镇流器的接线及注意事项
兹对我司的兹对我司的数字数字数字（（DALI/DSI DALI/DSI））调光镇流器的接线及注意事项调光镇流器的接线及注意事项说明如下说明如下说明如下：：
一一、灯具进线方式
采用5×1.5 mm 2单相单股电线单相单股电线：：
二、灯头的选择
采用国际主流厂家的灯头采用国际主流厂家的灯头（（如BJB ），），保证线路的可靠连接及调光的稳定性保证线路的可靠连接及调光的稳定性保证线路的可靠连接及调光的稳定性。

并请参考以下图进行接线：
三、镇流器接地镇流器接地要求要求
数字数字（（DALI/DSI ）调光镇流器调光镇流器必须有效接地必须有效接地
必须有效接地。

四、极性要求
DALI 总线系统的控制信号线没有级性要求总线系统的控制信号线没有级性要求。

五、数字数字（（DALI/DSI ）调光镇流器
调光镇流器必须按照以下指引接线必须按照以下指引接线 单灯单灯接线图接线图接线图：：
接线图：：
两灯接线图
接线图：： 3及4灯接线图。

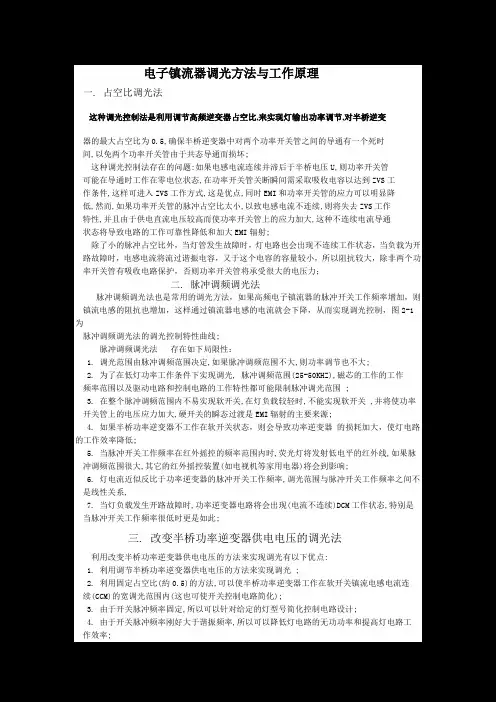

电子镇流器调光方法与工作原理一. 占空比调光法这种调光控制法是利用调节高频逆变器占空比,来实现灯输出功率调节,对半桥逆变器的最大占空比为0.5,确保半桥逆变器中对两个功率开关管之间的导通有一个死时间,以免两个功率开关管由于共态导通而损坏;这种调光控制法存在的问题:如果电感电流连续并渧后于半桥电压U,则功率开关管可能在导通时工作在零电位状态,在功率开关管关断瞬间需采取吸收电容以达到ZVS工作条件,这样可进入ZVS工作方式,这是优点,同时EMI和功率开关管的应力可以明显降低,然而,如果功率开关管的脉冲占空比太小,以致电感电流不连续,则将失去ZVS工作特性,并且由于供电直流电压较高而使功率开关管上的应力加大,这种不连续电流导通状态将导致电路的工作可靠性降低和加大EMI辐射;除了小的脉冲占空比外，当灯管发生故障时，灯电路也会出现不连续工作状态，当负载为开路故障时，电感电流将流过谐振电容，又于这个电容的容量较小，所以阻抗较大，除非两个功率开关管有吸收电路保护，否则功率开关管将承受很大的电压力；二. 脉冲调频调光法脉冲调频调光法也是常用的调光方法，如果高频电子镇流器的脉冲开关工作频率增加，则镇流电感的阻抗也增加，这样通过镇流器电感的电流就会下降，从而实现调光控制，图2-1为脉冲调频调光法的调光控制特性曲线;脉冲调频调光法存在如下局限性：1. 调光范围由脉冲调频范围决定,如果脉冲调频范围不大,则功率调节也不大;2. 为了在低灯功率工作条件下实现调光, 脉冲调频范围(25-50KHZ),磁芯的工作的工作频率范围以及驱动电路和控制电路的工作特性都可能限制脉冲调光范围 ;3. 在整个脉冲调频范围内不易实现软开关,在灯负载较轻时,不能实现软开关 ,并将使功率开关管上的电压应力加大,硬开关的瞬态过渡是EMI辐射的主要来源;4. 如果半桥功率逆变器不工作在软开关状态，则会导致功率逆变器的损耗加大，使灯电路的工作效率降低;5. 当脉冲开关工作频率在红外摇控的频率范围内时,荧光灯将发射低电平的红外线,如果脉冲调频范围很大,其它的红外摇控装置(如电视机等家用电器)将会到影响;6. 灯电流近似反比于功率逆变器的脉冲开关工作频率,调光范围与脉冲开关工作频率之间不是线性关系,7. 当灯负载发生开路故障时,功率逆变器电路将会出现(电流不连续)DCM工作状态,特别是当脉冲开关工作频率很低时更是如此;三. 改变半桥功率逆变器供电电压的调光法利用改变半桥功率逆变器供电电压的方法来实现调光有以下优点:1. 利用调节半桥功率逆变器供电电压的方法来实现调光 ;2. 利用固定占空比(約0.5)的方法,可以使半桥功率逆变器工作在软开关镇流电感电流连续(CCM)的宽调光范围内(这也可使开关控制电路简化);3. 由于开关脉冲频率固定,所以可以针对给定的灯型号简化控制电路设计;4. 由于开关脉冲频率刚好大于谐振频率,所以可以降低灯电路的无功功率和提高灯电路工作效率;5. 由于开关脉冲频率固定，所以可以较方便的确定无源器件的参数；6. 在较宽的功率范围(5%-100%)内可以保持功率半桥逆变器的ZVS工作条件;7. 在很低的半桥功率逆变器供电电压下,半桥功率逆变器将失去软开关特性,会出现镇流电感不连续(DCM)的工做状态,然而在直流供电电压很低的情况下，这种工作状态不再是个问题,这时功率开关管的电应力和损耗将很小,即使半桥功率逆变器的功率开关管工作在硬开关工作条件下,在低直流供电电压(如20V)情况下,半桥功率逆变器的功率开关管也不会产生太多的EMI辐射;8. 可实现平滑和几乎线性的灯功率调节控制特性;9. 可得到低功率解决方案,半桥功率逆变器供电电压可以选得很低(如5%-100%的调光范围对应30-120V),这样可采用低电压电容和低耐电压值的MOSFET开关管;10.调光控制仅通过控制功率变换器的输出电压来实现,由于半桥功率逆变器工作在恒频工作状态,所以采用简单的DC/AC控制即可实现调光;11.灯电流近似和DC/AC变换器的供电电压成正比,调光几乎和AC/DC功率变换器的直流输出电压成正比,调光特性曲线如图2-2所示;四. 脉冲调相调光法可通过调节半桥功率逆变器中两只功率开关管的导通相位来调节灯电路的输出功率,从而达到灯电路调光控制的目地,脉冲调相的调光特性曲线图如图2-3所示:脉冲调相法调光法主要有以下特点:1. 灯功率可调至1%;2. 可在任意调光设定值下启动;3. 可应用多灯应用场合;4. 调光相位与灯功率的关系线性好;点图进入相册点图进入相册点图进入相册。

镇流器设备安全操作规定一、前言本规定主要针对使用镇流器设备的操作人员，旨在规范操作流程，确保设备的安全可靠运行，减少操作事故的发生。

二、设备概述镇流器是一种电器部件，可在电路中将交流电转换为直流电。

在许多领域都广泛应用，如电源、照明、通讯等行业。

它的主要原理是利用电路元件对交流电进行整流，并通过滤波电路将直流电输出。

镇流器设备由镇流器、电感、电容、二极管等组成。

具体种类和型号可根据使用需求来进行选购。

三、设备操作1.熟悉设备：在进行操作之前，应确保熟悉设备的用途、工作原理和结构，同时了解相关安全事项。

2.检查设备：在使用设备之前，应检查设备的外观是否存在损坏、接线是否正确、部件是否完整等情况。

3.接地保护：镇流器设备应采用可靠的接地保护措施，确保操作人员的人身安全。

4.防电击措施：操作时应穿上绝缘鞋、手套等防护用品，以防止电流穿过身体，造成伤害。

5.严禁焊接：在设备运行过程中，严禁进行焊接等操作，以免对设备造成影响。

6.快速切断电源：若设备异常，应迅速切断电源，停止使用，并寻求专业人员的帮助。

7.不得擅自更改：未经专业技术人员允许，不得随意更改设备的参数设置等，以免影响设备的正常运行。

8.定期检查维护：定期对设备进行检查维护，确保设备的性能稳定可靠。

如发现问题须及时处理，以免增加维修费用。

四、故障排除1.镇流器设备可能会出现的故障包括：损坏、短路、过热等。

操作人员需要根据实际情况进行分析判断。

2.在进行故障排除之前，一定要切断设备的电源，确保自身安全。

3.如果自行无法解决问题，应及时寻求专业技术人员的帮助。

五、注意事项1.操作人员应经过专业培训，熟悉设备使用、安装、维护等知识。

2.确保设备正常通风、散热，避免设备过热。

3.镇流器设备应安装在干燥、摆放平稳的环境中，避免受到潮湿、震动等影响。

4.镇流器设备应远离易燃易爆物品，防止设备因外界因素引发火灾等事故。

六、结尾本规定是为了保障设备安全运行而制定的，操作人员应严格遵守规定，并在操作之前仔细了解设备的主要原理和安全事项。

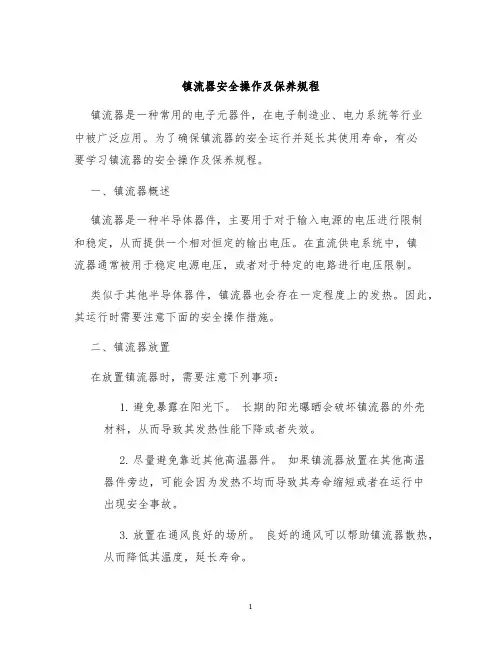

镇流器安全操作及保养规程镇流器是一种常用的电子元器件，在电子制造业、电力系统等行业中被广泛应用。

为了确保镇流器的安全运行并延长其使用寿命，有必要学习镇流器的安全操作及保养规程。

一、镇流器概述镇流器是一种半导体器件，主要用于对于输入电源的电压进行限制和稳定，从而提供一个相对恒定的输出电压。

在直流供电系统中，镇流器通常被用于稳定电源电压，或者对于特定的电路进行电压限制。

类似于其他半导体器件，镇流器也会存在一定程度上的发热。

因此，其运行时需要注意下面的安全操作措施。

二、镇流器放置在放置镇流器时，需要注意下列事项：1.避免暴露在阳光下。

长期的阳光曝晒会破坏镇流器的外壳材料，从而导致其发热性能下降或者失效。

2.尽量避免靠近其他高温器件。

如果镇流器放置在其他高温器件旁边，可能会因为发热不均而导致其寿命缩短或者在运行中出现安全事故。

3.放置在通风良好的场所。

良好的通风可以帮助镇流器散热，从而降低其温度，延长寿命。

三、镇流器安装在安装镇流器时，需要注意下列事项：1.确认供电电压。

在连接镇流器时，需要确认输入电源电压与镇流器的工作电压是否相符。

如果输入电源电压过高或者过低，镇流器可能会失效或者损坏。

2.正确选择连接线。

镇流器连接线的选择需要遵循以下原则：线径越大，线材质越好，连接时的接触面越大，所能承受的电流也就越大。

3.正确连接极性。

镇流器通常具有正负端口，误连接其极性可能会导致镇流器烧毁或者运行不正常。

四、镇流器工作在进行镇流器工作时，需要注意下列事项：1.避免工作温度过高。

镇流器的工作温度一般应控制在其额定温度范围内，不应频繁接近其极限温度。

2.避免过载。

镇流器应该按照其额定电流来运行，避免过载。

如果超过其额定电流操作，可能会导致电路短路或者镇流器损坏。

3.避免反向电压。

镇流器不能承受反向电压，如果出现反向电压，将会导致镇流器烧毁。

五、镇流器保养在进行镇流器保养时，需要注意下列事项：1.定期清扫。

镇流器安装在灰尘较多的地方，需要定期进行清扫，保持其散热效果。

调光型高压钠灯电子镇流器THEB250N产品规格书（未完成）（使用前请详细阅读安全须知）桂林市腾为通信技术有限公司地址：桂林市七星区毅峰南路5号TEL：（0773）2190991FAX：（0773）2190993一、产品技术特性额定输入电压：AC220±15%输入电流：1.2A启动电流：＜0.3A输入功率：265W功率因数：＞0.98（输入AC220V，满载）＞0.95（输入AC220V,半载）电流总谐波：＜10%电流波峰比：＜1.7输入电压频率：50-60Hz效率：＞94%调光功率窗口：50%~100%故障保护：灯失效保护、灯老化保护、短路保护、过热保护、点火失败保护通信接口：RS485波特率：9.6Kbps自动调光：5段自动运行模式：组网时中心调度优先，无组网时进入自动模式指令控制：寻址方式和属性方式外壳尺寸（mm）：173×93×52环境温度：-20°C~+50°C环境湿度：98%结露，或间歇水浸净重：1.3Kg二、产品外部特性1. 产品图片底部安装尺寸三、接线示意图灯泡老化检测高压钠灯老化有两种情况，常见的是伴随着灯电极电压上升其输出功率明显上升，这是由于灯芯的钠离子和卤化物蒸发所造成，镇流器针对具备这种老化特征的灯管将采用安全模式进行驱动，在安全模式下灯电压过高将引起镇流器关闭输出，连续5次保护将不再尝试重新点火，镇流器内部故障寄存器的代码被置为E8，表示灯老化点火失败。

高压钠灯老化的另一种情况是灯电压没有明显上升，但是光效急剧下降，这种情形是由于钠离子蒸发过快导致，镇流器对这种老化特征的灯管不采用安全模式驱动，直至灯泡进一步老化后引起灯电压上升才能被检测到。

如本产品应用于替代原电感镇流器，一些严重老化的灯管在点火后灯电压不能下降到正常范围（100V以下），镇流器将产生灯离位（开路）保护，关闭输出。

对于工程中安装本产品后引起亮灯率下降的现象，是因为镇流器对老化的灯管进行了甄别，采用安全模式驱动失败后关闭输出所致，用户需要及时更换新灯泡。

高压钠灯智能调光型电子镇流器安装使用说明书 大明（FITBRIGHT ）公司HPS 系列高压钠灯智能调光型电子镇流器，具有高功率因数，低谐波，恒功率输出，提高光效，性能稳定，以及具有防潮、异常状态保护功能等特点。

广泛应用于城市道路、施工现场、桥梁、铁路、隧道、商场、工厂、宾馆、机场码头、泛光照明等。

一、产品性能特点1、绿色照明，高效照明；2、低谐波（＜8％），高功率因数（＞0.99）；3、输出端短路、断路保护功能；4、恒功率输出，相匹配的光源无频闪；5、智能调光电子镇流器会自动完成过程控制。

二、安装方法1、“输入”连接220V/50Hz 输入电源（棕色接火线，蓝色接零线，黄绿色接地），“输出”蓝色线接灯管脚外壁金属圈，棕色线接灯管脚中心点，若接反将会降低启动电压，有可能不能启动灯管。

2、安装固定镇流器时，防止端盖变形以降低其抗潮湿性能。

3、安装接线示意图：三、产品使用注意事项 1、镇流器应与标称功率的高压钠灯配套使用；2、镇流器工作时输出端（到灯端）瞬时电压有可能达到3kV ，在安装维护及更换灯泡时请切断电源；3、本镇流器可在指定的电压范围内长时间稳定工作，请勿尝试在超出此电压范围工作；4、本镇流器使用环境温度﹣25~55℃，在超出此范围的环境温度下工作可能对产品寿命造成损害，外壳最高工作温度TC 为80℃；5、因配套高压钠灯特性所致，点燃的灯泡在关闭或熄灭后，必须等灯泡足够冷却才能再次点亮，视不同功率的灯泡，可能需等待1~2分钟，镇流器将自动完成此过程的控制；6、为了不影响灯泡的正常工作，输出端应使用耐压大于600V 且符合安规的电源线，且长度不超过18米（线电容≤2nF ）；7、为避免触电，输入端地线应可靠接地。

输出端去灯管的两根线不允许与地短路，否则会损坏镇流器。

若需技术支持请与就近的供应商联系，请勿试图拆开产品自行维修。

合肥大明节能科技有限公司 白/棕黑/蓝n。

Product description• Processor-controlled ballast with y inside• Noise-free precise control via DSI signal, switchDIM or corridorFUNCTION • CELMA energy class A1 BAT 1)Interfaces • DSI• switchDIM (with memory function + selectable dimming rate)• corridorFUNCTION (3 preprogrammed profiles)• Integrated SMART-Interface Functions• Intelligent Temperature Guard (protection against thermal damage)• Intelligent Voltage Guard (overvoltage indication and undervoltage shutdown)• Optimum filament heating in any dimmer setting• Disconnection of filament heating from a dimming level of approx. 90 % for maximum energy efficiency (SMART-Heating Concept)• Automatically triggered emergency lighting value in DC mode, 70 %• For emergency lighting systems as per EN 50172• Automatic start after replacement of defective lamps• Backwards compatible1)according to the EU directives on ecodesign requirements (EC) No. 245/2009 and (EC) No. 347/2010ÈStandards , page 2Wiring diagrams and installation examples , page 5PCA TCL ECO lp Y , 55 WCompact and T5c fluorescent lampsTC-LTechnical dataPower input on standby < 0.5 WProtective hot restart 0.5 s for AC / 0.2 s for DC Dimming range 1 – 100 %Lamp start possible from 1 %Operating frequency ~40 – 100 kHz Life 50,000 hHeight21 mmOrdering dataTypeArticle number Packaging 425 mm casing: 10 pieces/carton, 640 pieces/palletSpecific technical dataLamp wattageLamp type TypeLength L Dimensions LxWxHHole spacing D Weight Circuit power 1Lamp wattage 1Current at 230 V / 50 Hz 1λ at50 Hz / 230 V tc pointAmbienttemperature ta 2For luminaires with 1 lamp1 x 55 W TC-L PCA 1x55 TCL ECO lp Y 360 mm 360 x 30 x 21 mm 350 mm 0.26 kg 58.9 W 55 W0.26 A0.9880 °C-25 ... 60 °CFor luminaires with 2 lamps2 x 55 WTC-LPCA 2x55 TCL ECO lp Y425 mm 425 x 30 x 21 mm415 mm 0.34 kg117.8 W110 W0.51 A0.9980 °C-25 ... 50 °C1Valid at 100 % dimming level2+10 °C to ta max: unrestricted dimming. -25 °C to +10 °C: unrestricted dimming from 100 % to 30 %. -25 °C to +10 °C, dimming below 30 %: malfunction possible but no damage to ECG. This applies to AC and DC operation.P HA SE U TStandards EN 55015EN 55022EN 60929EN 61000-3-2EN 61347-2-3EN 61547Suitable for emergency installations according to EN 50172Lamp starting characteristics Warm startStarting time 0.5 s with AC Starting time 0.2 s with DC Start at any dimming levelAC operation Mains voltage220–240 V 50/60 Hz198–264 V 50/60 Hz including safety tolerance (±10 %)202–254 V 50/60 Hz including performance tolerance (+6 % / -8 %)DC operation 220–240 V 0 Hz198–280 V 0 Hz certain lamp start 176–280 V 0 Hz operating rangeUse in emergency lighting installations according to EN 50172 or for emergency luminaires according to EN 61347-2-3 appendix J.Light output level in DC operation Default value is 70 %Emergency unitsThe “PCA TCL ECO lp x ” ballasts are compatible with all emergency units from Tridonic. See the table in the data sheet. Also all “5-pole” emergency units can be used. When used with other emergency units tests are necessary.Temperature rangeUnlimited dimming range from 10 °C to ta max. -25 °C to +10 °C: dimming operation from 100 % to 30 %. If dimm level goes below 30 % malfunction possible, but no electronic ballast damage. This applies to AC and DC operation.Mains currents in DC operation (at 70 % light output)TypeWattageMains current at U n = 220 V DCMains current at U n = 240 V DCPCA 1x55 TCL ECO lp X 1x55 W 0.21 A 0.19 A PCA 2x55 TCL ECO lp X2x55 W0.42 A0.38 AHarmonic distortion in the mains supply (at 230 V / 50 Hz)TypeWattage THD357911PCA 1x55 TCL ECO lp X 1x55 W 7.1 5.7 1.0 1.3 1.4 1.2PCA 2x55 TCL ECO lp X 2x55 W4.12.10.60.91.00.8Ballast lumen factor AC operation (AC-BLF) EN 60929 8.1TypeWattageAC-BLF atU = 230 V ACPCA 1x55 TCL ECO lp X 1x55 W 0.98PCA 2x55 TCL ECO lp X 2x55 W0.99The ballast lumen factor for AC operation (AC-BLF) does not alter from U n = 198 V AC to U n = 254 V AC .The ballast lumen factor for DC operation (DC-BLF) on the basis of an automatic power reduction of the ballasts (default value is 70 %) will be smaller than AC. It does not alter in the DC operating range (198–280 V DC ).P HA SE D OU T7550250100908070605040302010digital dimming value relative lighting level in %10090807060504030201001009080706050403020151054321Energy saving PCA TCL ECO lpmains power in %dimming level in %Dimming characteristics as seen by the human eyeDimming characteristics PCA TCL ECO lp1)SMART-LS II lp: article number 86458258DSI PCA TCL ECO lp Xswitch DIM PCA TCL ECO lpXDimmingDimming curve is adapted to the eye sensitiveness.Dimming range 1 % to 100 %Digital control with DSI signal: 8 bit Manchester Code Speed 1 % to 100 % in 1.4 sControl input (D1, D2)Digital DSI signal, push-to-make switch (switchDIM) or a motion detector (corridorFUNCTION) can be wired on the same terminals (D1 and D2).Digital signal DSIThe control input is non-polar and protected against accidental connection with a mains voltage up to264 V. The control signal is not SELV. Control cable has to be installed in accordance to the requirements of low voltage installations.Different functions depending on each module.SMART interfaceAn additional interface for the direct connection of the SMART-LS II lp 1) light sensor or corridorFUNCTION Plugs.Application and functionallity see corridorFUNCTION user manual.SMART-LS II lp 1) light sensor operating mode:The sensor registers actual ambient light and main-tains the individually defined lux level.After every mains reset the SMART interface auto-matically checks for an installed sensor. With the sensor installed the PCA TCL ECO lp x automati-cally runs in the constant lux level mode.ON/OFF switch via mains, switchDIM or DSI signal.DSI signal = 0 switches off,DSI signal ≥ 1 switches on.With switchDIM signals it is possible to change the controlled light level temporarily.Temporarily means that after a switching cycle OFF/ON command the ballast will start at the preset value determined by the SMART-LS II lp. The installa-tion of the two wire bus is according to the appropriate low voltage regulations.switchDIMIntegrated switchDIM function allows a direct connection of a push to make switch for dimming and switching.Brief push (< 0.6 s) switches ballast ON and OFF. The ballasts switch-ON at light level set at switch-OFF.When the push to make switch is held, PCA ballasts are dimmed. After repush the PCA is dimmed in the opposite direction.The switchDIM fade time is set to 3 s from min. to max. in the factory settings. With a 20 s push to the push to make switch this fade time can be changed to 6 s. In this instance the switchDIM application will be synchronized to 50 % light level after 10 s and after 20 s the light level rises to 100 % with the new fade time.At every synchronizsation (10 s keystroke) the device will reset to 3 s (factory setting)In installations with PCAs with different dimming levels or opposite dimming directions (e.g. after a system extension), all PCAs can be synchronized to 50 % dimming level by a 10 s push.Use of push to make switch with indicator lamp is not permitted.Deactivation: If the corridorFUNCTION is wrongly activated in a switchDIM system (for example a switch is used instead of pushbutton), there is the option of installing a pushbutton and deactivating the corridorFUNCTION mode by five short pushes of the button within three seconds.switchDIM and corridorFUNCTION are very simple tools for controlling ballasts with conventional momentary-action switches or motion sensors.To ensure correct operation a sinusoidal mains voltage with a frequency of 50 Hz or 60 Hz is required at the control input.Special attention must be paid to achieving clear zero crossings.Serious mains faults may impair the operation of switchDIM and corridorFUNCTION.Backwards compatibilityWith a simple key combination a PCA TCL ECO lp x can be reset as a normal PCA ECO from the previous generation. Synchronisation simply has to take place three times within one minute (3 x 10 s). To activate the “x ” settings again, synchronisation has to take place four times within one minute.Dimmable ballasts from Tridonic have to be earthed.Loading of automatic circuit breakersAutomatic circuit breaker type C10C13C16C20B10B13B16B20Installation Ø1.5 mm 21.5 mm 21.5 mm 22.5 mm 21.5 mm 21.5 mm 21.5 mm 22.5 mm 2PCA 1x55 TCL ECO lp X 2234485211172426PCA 2x55 TCL ECO lp X12162226681113Continuous operation: to calculate the protective saftey switch see main current, page 1P HA SE D OWiring adviceThe lead length is dependent on the capacitance of the cable.With standard solid wire 0.5/0.75 mm² the capacitance of the lead is 30–80 pF/m. This value is influenced by the way the wiring is made. Lamp connection should be made with symmetrical wiring.Hot leads (9, 10, 15, 16) and cold leads (11, 12, 13, 14) should be separated as much as possible.When using two or more dimmable ballasts in one luminaire with separate dimming controls, the lamp leads must be kept separate.Dimmable ballasts from Tridonic have to be earthed.Installation instructionsWiring type and cross sectionThe wiring can be solid cable with a cross section of 0.5 to 0.75 mm² for push terminal and 0.5 mm² for IDC terminal. For the push-wire connection you have to strip the insulation (8–9 mm).Loosen wire through twisting and pullingwire preparation:Intelligent Temperature GuardThe intelligent temperature guard protects the PCA TCL ECO lp x from thermal overheating by reducing the output power or switching off in case of operation above the thermal limits of the luminaire or ballast. Depending on the luminaire design, the ITG operates at about 5 to 10 °C above Tc temperature.Intelligent Voltage GuardIntelligent Voltage Guard is the name of the new elec-tronic monitor from Tridonic. This innov ative feature of the PCA family of control gear fromTridonic immediately shows if the mains voltage rises above certain thresholds. Measures can then be taken quickly to prevent damage to the control gear.• If the mains voltage rises above approx. 305 V (voltage depends on the ballast type), the lamp starts flashing on and off.• This signal “demands” disconnection of the power supply to the lighting system.corridorFUNCTIONActivation: To activate the corridorFUNCTION a voltage of 230 V simply has to be applied for five minutes at D1, D2. The unit will then switch automatically to the corridorFUNCTION.Deactivation: If the corridorFUNCTION is wrongly activated in a switchDIM system (for example a switch is used instead of pushbutton), there is the option of installing a pushbutton and deactivating the corridorFUNCTION mode by five short pushes of the button within three seconds.The corridorFUNCTION V2 offers the added benefit of a second and third preprogrammed profile, which can be activated by the corridorFUNCTION plugs.Application and functionallity of profiles see user manual.Operating voltageTypeWattage U out PCA 1x55 TCL ECO lp X 1x55 W 250 V PCA 2x55 TCL ECO lp X2x55 W350 VBallastTerminalMaximum capacitance allowed TypeColdHot Cold Hot PCA 1xx TCL ECO lp X11, 129, 10200 pF 100 pF PCA 2xx TCL ECO lp X11, 12, 13, 149, 10, 15, 16200 pF100 pFP HA SE D OU TRFI• Connection to the lamps of the hot leads must be kept as short as possible• Mains leads should be kept apart from lamp leads (ideally 5–10 cm distance)• Do not run mains leads adjacent to the electronic ballast • Twist the lamp leads• Keep the distance of lamp leads from the metal work as large as possible• Mains wiring to be twisted when through wiring • Keep the mains leads inside the luminaire as short as possibleGeneral adviseElectronic ballasts are virtually noise free.Magnetic fields generated during the ignition cycle can cause some background noise but only for a few milliseconds.For further technical information please visit PCA TCL ECO lp X 1x36–58 WPCA TCL ECO lp X 2x36–58 WDimmable ballasts from Tridonic have to be earthed.* * * leads 9, 10: keep wires short, max. 1.0 mleads 11, 12: max. 2.0 m; ballast must be earthed * * digital signal (DSI) or switchDIM* ** leads 9, 10, 15, 16: keep wires short, max. 1.0 mleads 11, 12, 13, 14: max. 2.0 m; ballast must be earthed* * digital signal (DSI) or switchDIMOperation on DC voltageOur ballasts are construed to operate DC voltage and pulsed DC voltage.To operate ballasts with pulsed DC voltage the polarity is absolute mandatory.Isolation and electric strength testing of luminairesElectronic devices can be damaged by high voltage. This has to be considered during the routine testing of the luminaires in production.According to IEC 60598-1 Annex Q (informative only!) or ENEC 303-Annex A, each luminaire should be sub-mitted to an isolation test with 500 V DC for 1 second. This test voltage should be connected between the interconnected phase and neutral terminals and the earth terminal.The isolation resistance must be at least 2 MΩ.As an alternative, IEC 60598-1 Annex Q describes a test of the electrical strength with 1500 V AC (or 1.414 x 1500 V DC ). To avoid damage to the electronic devices this test must not be conducted.P HA SU。

安装说明书
为感谢你购买我们的产品，
使用前请仔细阅读本说明书。

注意事项：
●为确保安全，请委托电器安装的专业进行安装和检修。

●请勿自行更该改灯具结构或调换部件，以避免事故发生或造成安全隐患。

●安装时请严格按本接线说明书的安装操作，以免引起重装等不必要麻烦。

●请保留本说明书作为日后参考。

使用操作说明：
●本产品仅为三防(防水、防雾、防潮)灯箱使用设计。

●此电子镇流器适用于吸顶式或墙壁配套安装。

●与被照物体的最小距离:0.2mm。

●使用电压请勿超过180V～250V 50/60Hz范围。

●亮灯使用时或灭灯后数分钟，请勿触摸光源或灯具发热部位。

●请不要将高温或易燃物品放在灯具下方或周围，以免引起火灾或触电。

●如发现异常或操作有任何问题，请务必先切断电源，并及时与经销商联系。

电子镇流器安装示意图：
注意：更换光源时，请务必先关闭电源！。

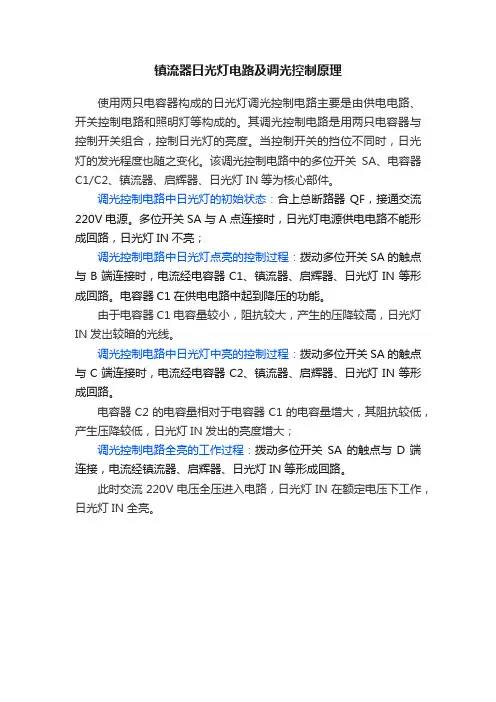

镇流器日光灯电路及调光控制原理
使用两只电容器构成的日光灯调光控制电路主要是由供电电路、开关控制电路和照明灯等构成的。

其调光控制电路是用两只电容器与控制开关组合，控制日光灯的亮度。

当控制开关的挡位不同时，日光灯的发光程度也随之变化。

该调光控制电路中的多位开关SA、电容器C1/C2、镇流器、启辉器、日光灯IN等为核心部件。

调光控制电路中日光灯的初始状态：合上总断路器QF，接通交流220V电源。

多位开关SA与A点连接时，日光灯电源供电电路不能形成回路，日光灯IN不亮；
调光控制电路中日光灯点亮的控制过程：拨动多位开关SA的触点与B端连接时，电流经电容器C1、镇流器、启辉器、日光灯IN等形成回路。

电容器C1在供电电路中起到降压的功能。

由于电容器C1电容量较小，阻抗较大，产生的压降较高，日光灯IN发岀较暗的光线。

调光控制电路中日光灯中亮的控制过程：拨动多位开关SA的触点与C端连接时，电流经电容器C2、镇流器、启辉器、日光灯IN等形成回路。

电容器C2的电容量相对于电容器C1的电容量增大，其阻抗较低，产生压降较低，日光灯IN发出的亮度增大；
调光控制电路全亮的工作过程：拨动多位开关SA的触点与D端连接，电流经镇流器、启辉器、日光灯IN等形成回路。

此时交流220V电压全压进入电路，日光灯IN在额定电压下工作，日光灯IN全亮。

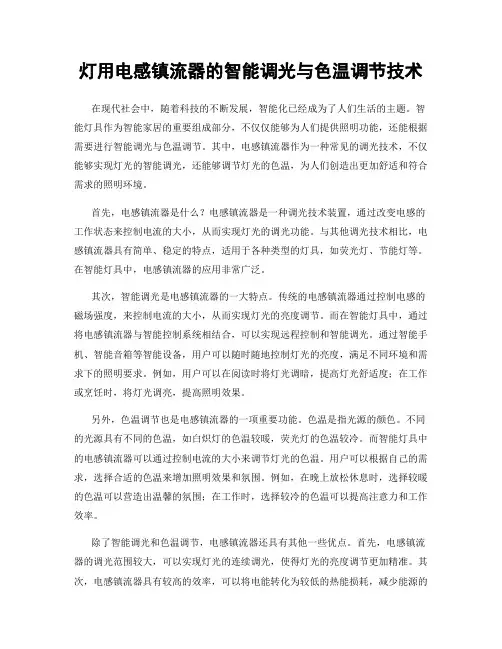

灯用电感镇流器的智能调光与色温调节技术在现代社会中，随着科技的不断发展，智能化已经成为了人们生活的主题。

智能灯具作为智能家居的重要组成部分，不仅仅能够为人们提供照明功能，还能根据需要进行智能调光与色温调节。

其中，电感镇流器作为一种常见的调光技术，不仅能够实现灯光的智能调光，还能够调节灯光的色温，为人们创造出更加舒适和符合需求的照明环境。

首先，电感镇流器是什么？电感镇流器是一种调光技术装置，通过改变电感的工作状态来控制电流的大小，从而实现灯光的调光功能。

与其他调光技术相比，电感镇流器具有简单、稳定的特点，适用于各种类型的灯具，如荧光灯、节能灯等。

在智能灯具中，电感镇流器的应用非常广泛。

其次，智能调光是电感镇流器的一大特点。

传统的电感镇流器通过控制电感的磁场强度，来控制电流的大小，从而实现灯光的亮度调节。

而在智能灯具中，通过将电感镇流器与智能控制系统相结合，可以实现远程控制和智能调光。

通过智能手机、智能音箱等智能设备，用户可以随时随地控制灯光的亮度，满足不同环境和需求下的照明要求。

例如，用户可以在阅读时将灯光调暗，提高灯光舒适度；在工作或烹饪时，将灯光调亮，提高照明效果。

另外，色温调节也是电感镇流器的一项重要功能。

色温是指光源的颜色。

不同的光源具有不同的色温，如白炽灯的色温较暖，荧光灯的色温较冷。

而智能灯具中的电感镇流器可以通过控制电流的大小来调节灯光的色温。

用户可以根据自己的需求，选择合适的色温来增加照明效果和氛围。

例如，在晚上放松休息时，选择较暖的色温可以营造出温馨的氛围；在工作时，选择较冷的色温可以提高注意力和工作效率。

除了智能调光和色温调节，电感镇流器还具有其他一些优点。

首先，电感镇流器的调光范围较大，可以实现灯光的连续调光，使得灯光的亮度调节更加精准。

其次，电感镇流器具有较高的效率，可以将电能转化为较低的热能损耗，减少能源的浪费。

此外，电感镇流器还具有较长的使用寿命和较低的噪音，保证了灯具的稳定性和可靠性。

可调光式电子镇流器使用说明1、初始工作时镇流器的输出功率为标准功率，一级调光降低30%、二级调光降低50%；2、定时器：0-8小时可自行设定延时调光时间，红色为一级调光，蓝色为二级调光；3、两级调光开关档位设定时间操作相同，均请参照下表；4、一级调光以通电、亮灯后开始计时、二级调光以一级调光完成之后开始计时；5、可根据要求（客户）设定延时时间、下调镇流器输出功率；6、初始设定后，镇流器将按初始设定工作程序工作，直到下次更改为止。

附调光时间设定对照表：工作模式SW1、SW2 定时时间1 2 3 4 开关档位↑ ↑ ↑ ↑ 不设定时间↑ ↑ ↑ ↓ 1h↑ ↑ ↓ ↑ 1.5h↑ ↑ ↓ ↓ 2h↑ ↓ ↑ ↑ 2.5h↑ ↓ ↑ ↓ 3h↑ ↓ ↓ ↑ 3.5h↑ ↓ ↓ ↓ 4h↓ ↑ ↑ ↑ 4.5h↓ ↑ ↑ ↓ 5h↓ ↑ ↓ ↑ 5.5h↓ ↑ ↓ ↓ 6h↓ ↓ ↑ ↑ 6.5h↓ ↓ ↑ ↓ 7h↓ ↓ ↓ ↑ 7.5h↓ ↓ ↓ ↓ 8h 备注：调光前需保持开关档位的数字正立，所有型号镇流器的调光方式均相同。

SPECIFICATION FOR DIMMABLE BALLAST1.The output power is rated at the begining of working.The power of 30% have been reduced at the 1st dimming,and 50% decrease at the 2nd dimming.2. Timer:The dimming time can be seted from 0-8h.The 1st dimming is in red,and the2nd is in bule.3. Following is the dimming setting:4. The 1st dimming time after light working,and the 2nd time after the 1st time end.5. The dimming time and power can be seted as per customer’s requirement.6. Once the setting is be done,the electronic ballast will working as it.Time table for dimming setting：Working methodSW1、SW2 Timer1 2 3 4 Switchgear↑ ↑ ↑ ↑ No↑ ↑ ↑ ↓ 1h↑ ↑ ↓ ↑ 1.5h↑ ↑ ↓ ↓ 2h↑ ↓ ↑ ↑ 2.5h↑ ↓ ↑ ↓ 3h↑ ↓ ↓ ↑ 3.5h↑ ↓ ↓ ↓ 4h↓ ↑ ↑ ↑ 4.5h↓ ↑ ↑ ↓ 5h↓ ↑ ↓ ↑ 5.5h↓ ↑ ↓ ↓ 6h↓ ↓ ↑ ↑ 6.5h↓ ↓ ↑ ↓ 7h↓ ↓ ↓ ↑ 7.5h↓ ↓ ↓ ↓ 8h Remark：Pls keep the number in right position before dimming,and the dimming method are same for all dimmable electronic ballast.。

DALI电子镇流器的调光1 电子镇流器的常用调光控制方法随着计算机技术的发展，计算机技术和计算机网络技术不断渗透到各种电子产品中，使其性能指标得到了很大的提高。

由于电子镇流器具有节能，易于实现调光控制的优点，在全世界得到了广泛的应用。

而照明计算机调光控制目前常用的控制方法有：DALI、DMX512、TCP/IP、各种不同的现场总线(如CAN、C-BUS、CC-LINK、欧洲安装总线EIB等)。

利用TCP/IP控制协议组成的计算机调光控制系统具有技术成熟、使用方便、控制范围宽和易于推广的优点，它在大型调光控制系统中应用具有较大的优势，但是成本较高，较为复杂。

而DMX512控制协议在影视行业中应用较多，相对TCP/IP控制协议的控制能力和控制范围要弱些。

而DALI电子镇流器调光控制协议是IEC929附录E中针对荧光灯电子镇流器的调光控制而专门提出的一种控制协议，使用较为简单、方便，更为易于实现。

本文主要针对DALI控制协议和美国IR公司和Microchip公司合作开发推出的DALI 电子镇流器调光控制软件的特点与使用加以介绍。

2 数字式可寻址照明调光接口标准(DALI)DALI由于具有开放性好，采用数字控制技术，采用DALI构成的可寻址数字调光控制系统，具有造价低、易于安装、系统重构灵活，可以级联(组成主/从控制系统)的特点，很适用于办公楼、会议厅、音乐厅、仓库、大学和住宅区等建筑的照明控制系统，和目前得到广泛应用的建筑物管理系统(如EIB、LON、LUXMATE和BATIBUS)一起可为建筑物提供更为复杂、集成度更高的照明控制系统，目前已成为照明控制(电子镇流器)的国际标准IEC929和欧洲照明控制(电子镇流器)标准EN60929的一部分(附录E)，可以起到节能(节能可达30%)、环境保护的作用，得到了世界上主要电子镇流器生产厂商的支持，得到了越来越广泛的应用。

2.1 采用DALI的原因DALI是一种可寻址、用于荧光灯照明电子镇流器控制的新工业标准协议，可引起照明工业的又一场革命。
