一、项目概况1.1概述随着城市化进程的加快推进，认真贯彻落实党的十七大精神，坚持以科学发展观统领经济社会发展全局，常州市武进区提出了建设智慧武进、低碳武进、幸福武进的宏伟目标。

同时，武进区荣获住房和城乡建设部首家“绿色建筑产业集聚示范区”称号，成为全国唯一的综合绿色建筑产业基地，是培育绿色建筑的上、中及下游产业的空间集聚地。

示范区位于武进中心城区西南部，美丽的西太湖（滆湖）东岸线，总面积约15.6平方公里。

区内交通便捷（常合高速、常泰高速、外环高架和规划中的城际铁路均可直达本区域），水网纵横，有明显的区位优势和良好的生态本底。

其中启动区分为南北两部分，北部330公顷以产业、研发、行政功能为主，南部160公顷主要为产业备用地。

东龙路（虹西路-延政西大道）位于武进区东部，本次施工图设计范围北起虹西路（K0+874.055），南至延政西大道（K2+435.363），全长1561.308m。

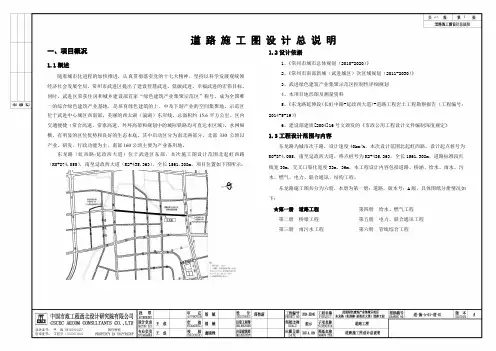

项目位置如下图所示：1.2设计依据1、《常州市城市总体规划（2010-2020）》2、《常州市南部新城（武进城区）次区域规划（2011-2030）》3、武进绿色建筑产业集聚示范区控制性详细规划4、本项目地形图及测量资料5、《东龙路延伸段(长虹中路-延政西大道)-道路工程岩土工程勘察报告（工程编号：2014-5-19）》6、建设部建质[2004]16号文颁发的《市政公用工程设计文件编制深度规定》1.3工程设计范围与内容东龙路为城市次干路，设计速度40km/h。

本次设计范围北起虹西路，设计起点桩号为K0+874.055，南至延政西大道，终点桩号为K2+435.363，全长1561.308m。

道路标准段红线宽30m，交叉口渠化宽度33m、36m。

本工程设计内容包括道路、桥涵、给水、雨水、污水、燃气、电力、联合通讯、结构工程。

东龙路施工图共分为六册，本册为第一册：道路，版本号：A版，具体图纸分册情况如下：★第一册道路工程第四册给水、燃气工程第二册桥梁工程第五册电力、联合通讯工程第三册雨污水工程第六册管线综合工程道路施工图设计总说明二、沿线地理自然概况2.1自然地理与环境2.1.1地形地貌拟建场地地形起伏较小，南高北低，沿线自然地面黄海高程一般在3.09～4.23m之间（除干枯河塘及大寨河河道），最大高差为1.14m。

市政基础设施工程竣工验收技术资料Array第一册道路、桥梁工程（第一分册工程建设前期法定建设程序文件）工程名称：建设单位：施工总承包单位：项目经理：项目技术负责人：质检员：资料整理员：资料整理日期：年月日佛山市市政基础设施工程竣工验收技术资料第一册 道路、桥梁工程 （第二分册 施工组织管理记录）工程名称：建设单位：施工总承包单位：项目经理： 项目技术负责人： 质 检 员： 资料整理员： 资料整理日期： 年 月 日佛山市市政基础设施工程竣工验收技术资料第一册 道路、桥梁工程（第三分册 材料、设备出厂质量合格证及检（试）验报告）装装线工程名称：建设单位：施工总承包单位：项目经理： 项目技术负责人： 质 检 员： 资料整理员： 资料整理日期： 年 月 日佛山市市政基础设施工程竣工验收技术资料第一册 道路、桥梁工程 （第四分册 施工试验和检验记录）工程名称：建设单位：施工总承包单位：装线项目经理： 项目技术负责人： 质 检 员： 资料整理员： 资料整理日期： 年 月 日佛山市市政基础设施工程竣工验收技术资料第一册 道路、桥梁工程 （第五分册 施工记录）工程名称：建设单位：施工总承包单位：项目经理： 项目技术负责人： 质 检 员： 资料整理员： 资料整理日期： 年 月 日装线佛山市市政基础设施工程竣工验收技术资料第一册 道路、桥梁工程 （第六分册 质量检验评定记录）工程名称：建设单位：施工总承包单位：项目经理： 项目技术负责人： 质 检 员： 资料整理员： 资料整理日期： 年 月 日装线佛山市市政基础设施工程竣工验收技术资料第一册 道路、桥梁工程（第七分册 工程竣工验收及备案文件）工程名称：建设单位：施工总承包单位：项目经理： 项目技术负责人： 质 检 员： 资料整理员： 资料整理日期： 年 月 日装线。

纸张：铜版纸
封面材质
纸张：选择高质量的纸张，如铜 版纸或亚光纸，以增加封面的质 感和视觉效果
木质：选择优质的木材，如橡木、 胡桃木等，增加封面的自然感和 质感
添加标题
添加标题
添加标题
添加标题
塑料：使用透明或彩色的塑料薄 膜，增加封面的防水、防尘和耐 磨性能
金属：使用金属板材，如铝板或 钢板，增加封面的硬度和质感
标题字号
内容1：标题字号应采用加粗大写字母，如“市政工程施工方案”，以突出 主题并引起注意。
内容2：副标题字号应比标题小一些，可以选择加粗斜体，如“封面文字”， 以补充说明封面内容。
内容3：单位或公司名称字号应适中，如“XX市政工程公司”，以显示专业 性和正式性。
内容4：其他文字如“施工时间、地点、负责人”等应采用常规字号，如 “10号字体”，以便于阅读和了解具体信息。
施工单位
施工单位名称 资质等级 施工范围 联系方式
编制日期
封面内容应包括 工程名称、工程 地点、建设单位、 设计单位、施工 单位、编制单位、 编制人员、审核 人员、批准人员、 编制日期等基本 信息。
编制日期是封面 内容中非常重要 的信息之一，它 反映了市政工程 施工方案的时效 性和适用性。
在填写编制日期 时，应注意使用 规范的语言和格 式，确保信息的 准确性和完整性。
副标题字号
副标题字号：与正文字号相协调，一般比正文字号稍大 字体选择：与主题风格相符合，一般采用黑体或微软雅黑等粗体字 位置安排：位于封面下部或中部，与主题文字对齐 内容要求：简明扼要，能够概括市政工程施工方案的主要内容
副标题位置
位于封面的正下 方
位于封面的右下 角
位于封面的左下 角
ห้องสมุดไป่ตู้

道路施工图组成、制图标准图纸组成应按封面、扉页、目录、说明、材料总工程量、工程位置平面图、主体工程、次要工程排列。

结合本院设计图纸组成为：1 图纸目录（图纸目录不应编入图号）2 设计说明（参照市政公用工程设计文件编制深度规定《中华人民共和国建设部》）3 工程量汇总表4 区域位置图5 线路总平面布置图（含立交及线路复杂时用）6 （立交）道路线位图（线路简单时5、6 合并）7 道路平面图8 道路纵断面图（辅道、非机动车道、人行道与主线纵断面不同时应单独绘制或在同一纵断面图上绘制）9 立交匝道纵断面图10 道路标准横断面图（主线不同路段标准横断面、匝道标准横断面）11 路拱曲线大样图（沥青混凝土路面结构）12 土方横断面图（含土、石方工程量表）13 交叉口接缝布置图（水泥混凝土路面）14 交叉口竖向设计图（水泥混凝土路面结合分块采用等高线加数字表示）15 路面结构图16 无障碍设施设计图17 接缝构造图（水泥混凝土路面）18 混凝土板补强设计图（水泥混凝土路面）19 特殊路基设计图（如软基处理工程量较大，宜另编目录，组成完整部分）20 挡墙设计图21 其它附属设施设计图22 道路红线图23 交通标志、标线设计图（交通部分）工程量汇总表1机动车道面积m2（不同类型分别统计，均注明厂拌）沥青混凝土面积（水泥混凝土面积）水泥稳定基层面积2非机动车道面积沥青混凝土面积水泥稳定基层面积2 m（不同类型分别统计）（注明厂拌）3人行道面积 2 m（不同类型分别统计）4立道牙长度m（不同类型分别统计）5平道牙m（不同类型分别统计）6钢筋混凝土挡墙混凝土m3钢筋kg (T)7浆砌片石挡墙 3 m8排水沟长度m（不同类型分别统计）9边护防护 2 m（不同类型分别统计）10绿化面积2 m指不含边坡防护绿化的道路绿化面积。
