混凝土结构实体检验方案对于涉及混凝土结构安全的重要部位应进行结构实体检验，结构实体检验的内容包括混凝土强度、钢筋保护层厚度以及工程合同约定的项目，本工程中实体检验的内容为混凝土强度和钢筋保护层厚度，下面就将此两项内容的准备及检验进行介绍。
一、同条件养护试块强度检验规范规定：用同条件养护试块强度进行混凝土检验，所以施工中重点要做好同条件养护试块的制作。
1、同条件养护试块的制作同条件养护试块应在混凝土浇筑地点制备，混凝土同条件养护试块代表的是具体结构部位，对应的结构部位由甲方、监理及我部共同选定。
混凝土同条件养护试块的取样应由各方在混凝土浇筑入模处见证取样。
同一强度等级的同条件养护试块的留置数量不宜少于10组，留置数量也不应少于三组。
本工程同条件养护试块的具体留置部位及数量待甲方、监理与我部共同选定。
2、质量保证措施同条件养护试块质量保证措施主要有以下几点：（1）条件养护试块必须现场由专人及时制作；（2）试块制作拆模后应在试块上用黑笔写上同条件养护试块、强度等级、制作日期、结构部位的详细内容，然后放在钢筋笼里，放在对应的结构部位和结构一起养护；（3）同条件养护试块的养护应及时，在混凝土结构养护过程中，必须同时对同条件试块进行养护；因为同条件养护试块的试验日期约有20-40天，在此期间每天也应对试块进行养护。
（4）施工、质检、资料人员在每次混凝土浇筑后，及时检查试块的制作情况，施工、质检人员每天检查试块是否放在上表中对应的部位，是否及时养护；（5）试验人员在同条件养护试块达到规定的养护日期后，应及时送往试验室实验；（6）所有人员必须保护试块，严禁出现破坏、丢失试块的现象发生；二、钢筋保护层实体检验1、设计与规范对钢筋保护层的要求按结构设计要求，本工程钢筋保护层规定如下：注：表中梁、柱、板、剪力墙构件当与土水直接接触时，主筋保护层为50mm。
又按G560010-2002混凝土结构设计规范9.2条关于混凝土保护层的规定如下：纵向受力钢筋混凝土保护层厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋公称直径。
混凝土实体检验的内容一、引言混凝土作为一种常用的建筑材料，在建筑工程中扮演着重要的角色。
为了确保混凝土的质量和结构的稳定性，进行混凝土实体检验是必不可少的步骤。
本文将全面、详细、完整地探讨混凝土实体检验的内容。
二、混凝土实体检验的重要性混凝土实体检验是评估混凝土质量的关键步骤，也是确保建筑结构稳定性的基础。
只有通过实体检验，才能全面了解混凝土的性能和特点，进而判断其是否符合设计要求和标准规范。
三、混凝土实体检验的内容混凝土实体检验的内容涵盖了多个方面，包括以下几个主要内容：3.1 浇筑工艺检验浇筑工艺检验主要是对混凝土的浇筑过程进行评估和检查。
具体包括以下几个方面：- 浇注方式：包括自流平浇筑、机械浇筑等方式。
- 浇注时间和速度：根据混凝土的特性和工程要求，确定最佳的浇注时间和速度。
- 搅拌时间和速度：保证混凝土的均匀性和稳定性，避免出现团块和孔洞。
- 浇注温度和湿度：控制混凝土的温度和湿度，避免出现裂缝和变形。
- 浇注厚度：根据设计要求和承重能力，确定混凝土的浇注厚度。
3.2 强度检验强度检验是评估混凝土强度和抗压性能的重要指标。
具体包括以下几个方面： -28天抗压强度：通过实验室试验或现场检测，测试混凝土在28天时的抗压强度。
- 早期强度：测试混凝土在浇筑后的早期阶段（1-28天）的抗压强度，用于评估施工质量。
- 抗拉强度：测试混凝土在受拉力作用下的抗拉能力，用于评估结构的稳定性。
3.3 密度和容重检验密度和容重是评估混凝土均匀性和质量的重要参数。
具体包括以下几个方面： - 密度测试：通过测量混凝土的质量和体积，计算出混凝土的密度。
- 容重测试：通过测量混凝土的质量和体积，计算出混凝土的容重，用于评估混凝土的均匀性和质量。
3.4 抗渗性能检验抗渗性能是评估混凝土耐久性和防水性能的重要指标。
具体包括以下几个方面： - 渗透性测试：通过实验室试验或现场检测，测试混凝土的渗透性。
- 防水性能测试：通过水压试验或湿度测试，评估混凝土的防水性能。
混凝土结构实体检测的主要内容
1、强度检验：混凝土的强度是其最重要的性能之一。
强度检验通常通过压缩试验来进行，即将混凝土样品放入压力机中进行压缩，以测定其抗压强度。
此外，还可以通过拉伸试验、弯曲试验等方法来检验混凝土的强度。
2、密度检验：混凝土的密度是其另一个重要的性能。
密度检验通常通过测量混凝土样品的体积和重量来进行，以计算出其密度。
密度检验可以用于评估混凝土的质量和均匀性。
3、水泥含量检验：水泥是混凝土中的主要成分之一，其含量对混凝土的性能有着重要的影响。
水泥含量检验通常通过化学分析来进行，以测定混凝土中水泥的含量。
4、水灰比检验：水灰比是混凝土中水和水泥的比例，对混凝土的性能也有着重要的影响。
水灰比检验通常通过化学分析来进行，以测定混凝土中水和水泥的比例。
5、抗渗性检验：混凝土的抗渗性是其另一个重要的性能。
抗渗性检验通常通过浸泡试验来进行，即将混凝土样品浸泡在水中，以测定其抗渗性能。
6、抗冻性检验：混凝土的抗冻性是其在低温环境下的性能。
抗冻性检验通常通过冻融试验来进行，即将混凝土样品放入冰箱中进行冻结和解冻，以测定其抗冻性能。
混凝土实体检验的内容混凝土实体检验是指对混凝土结构中的实体进行物理性质、力学性能及耐久性能等方面的测试和评估，以确定其质量和性能是否符合设计和规范要求。
本文将从混凝土实体检验的目的、检验方法、检验项目和检验结果等方面进行详细介绍。
一、检验目的混凝土实体检验的目的是为了评估混凝土结构的质量和性能，以确保其满足设计和规范要求。
具体目的如下：1、评估混凝土的强度和耐久性能；2、确定混凝土的物理性质，如密度、吸水率、渗透性等；3、评估混凝土的变形和裂缝性能；4、检测混凝土的质量和材料的合格性。
二、检验方法混凝土实体检验的方法包括非破坏性检验和破坏性检验两种。
1、非破坏性检验非破坏性检验是通过对混凝土结构进行声波检测、电磁检测、超声波检测等方法，对混凝土内部的缺陷、裂缝等进行评估。
非破坏性检验具有不破坏混凝土结构、检验速度快、操作简便等优点。
但由于其检验结果受到混凝土内部缺陷分布的影响，因此无法完全代替破坏性检验。
2、破坏性检验破坏性检验是通过对混凝土实体进行试验，获得混凝土的强度、变形和耐久性能等指标。
常用的破坏性检验方法有压缩试验、抗拉试验、弯曲试验、冻融试验等。
破坏性检验的结果准确可靠，但会对混凝土结构造成一定的损伤。
三、检验项目混凝土实体检验的项目主要包括混凝土强度、物理性质、耐久性能等方面的指标。
1、混凝土强度混凝土强度是指混凝土在承受外力时所能承受的最大应力。
常用的检测方法有压缩强度试验、抗拉强度试验、钢筋粘结力试验等。
2、物理性质物理性质是指混凝土的密度、吸水率、渗透性等方面的指标。
常用的检测方法有密度试验、吸水率试验、渗透性试验等。
3、耐久性能耐久性能是指混凝土在长期使用中所表现出的抗侵蚀、抗风化、抗冻融等方面的性能。
常用的检测方法有碱骨料反应试验、硫酸盐侵蚀试验、冻融试验等。
四、检验结果混凝土实体检验的结果应该能够准确反映混凝土结构的质量和性能。
根据检验结果，可以确定混凝土结构是否符合设计和规范要求，对于发现的问题及时进行修复和加固，以确保混凝土结构的安全和耐久性。
混凝土结构实体检验回弹法检测混凝土强度混凝土结构是建筑工程的重要组成部分，其强度和质量的保证至关重要。
而为了确保混凝土结构的质量，需要进行实体检验。
而回弹法检测混凝土强度是一种常用的混凝土实体检验方法。
下面将详细介绍混凝土结构实体检验回弹法检测混凝土强度。
1. 简介回弹法检测混凝土强度是一种基于混凝土弹性模量的方法。
其原理是利用一定重量的弹球在混凝土表面弹击，然后根据弹球弹回的程度来测量混凝土的强度。
该方法已被广泛应用于道路、桥梁、建筑、水利等行业中。
2. 设备回弹法检测混凝土强度的主要设备是回弹仪。
其中，回弹仪可分为电动回弹仪和手动回弹仪两种，目前使用较广泛的是手动回弹仪。
其他设备还包括弹球、钢尺和压力计等。
3. 检测方法（1）确定测试点在进行混凝土强度检测前，需要确定测试点。
一般来说，建筑工程需要进行混凝土强度检测的区域有墙体、柱子、地板和屋顶等。
（2）采样在测试点附近选取一个相同混凝土强度品质的参考点，然后用钻孔机采样，采样点深度一般在20厘米至50厘米之间。
（3）打标记在采样处打标记，以便进行后续的检测。
（4）进行测量使用回弹仪进行测量时，需要用手掌轻轻地敲击弹球，然后读取回弹仪上显示的弹回程度数值，记下数值，并且在测试点附近使用钢尺进行测量，记录混凝土厚度和强度相关数据。
（5）计算强度值根据回弹仪测量的回弹数值，和相关参数，可以利用公式计算混凝土强度值。
实际得到的强度值和设计要求的强度值进行比较，如果达到或超过要求，则认为测试合格。
4. 检测的误差回弹法检测混凝土强度的误差受多种因素影响，主要包括以下几个方面。
（1）测量点位和深度不同深度和位置的测量点对强度结果的影响不同。
一般来说，越深的测量点误差越大。
（2）混凝土强度直接影响回弹的程度和精度。
混凝土的强度越大，回弹的程度就越小。
（3）弹球形状和质量弹球质量不一、形状不一，将影响回弹仪的准确度。
因此，在测试前，需要对弹球进行标准化处理。

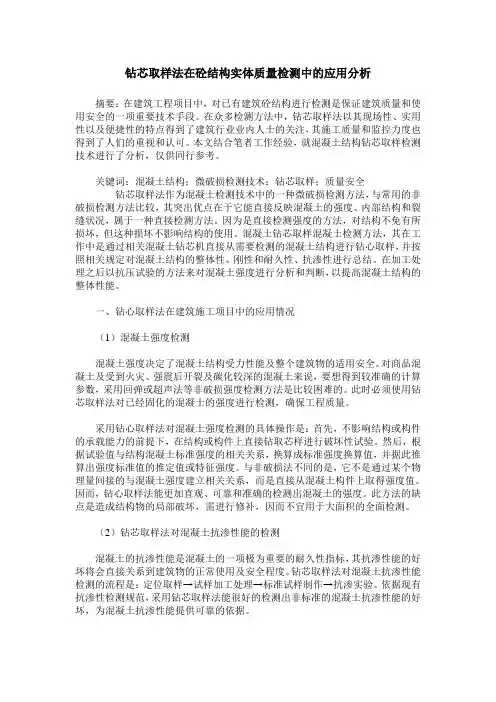

钻芯取样法在砼结构实体质量检测中的应用分析摘要：在建筑工程项目中，对已有建筑砼结构进行检测是保证建筑质量和使用安全的一项重要技术手段。
在众多检测方法中，钻芯取样法以其现场性、实用性以及便捷性的特点得到了建筑行业业内人士的关注，其施工质量和监控力度也得到了人们的重视和认可。
本文结合笔者工作经验，就混凝土结构钻芯取样检测技术进行了分析，仅供同行参考。
关键词：混凝土结构；微破损检测技术；钻芯取样；质量安全钻芯取样法作为混凝土检测技术中的一种微破损检测方法，与常用的非破损检测方法比较，其突出优点在于它能直接反映混凝土的强度、内部结构和裂缝状况，属于一种直接检测方法。
因为是直接检测强度的方法，对结构不免有所损坏，但这种损坏不影响结构的使用。
混凝土钻芯取样混凝土检测方法，其在工作中是通过相关混凝土钻芯机直接从需要检测的混凝土结构进行钻心取样，并按照相关规定对混凝土结构的整体性、刚性和耐久性、抗渗性进行总结。
在加工处理之后以抗压试验的方法来对混凝土强度进行分析和判断，以提高混凝土结构的整体性能。
一、钻心取样法在建筑施工项目中的应用情况（1）混凝土强度检测混凝土强度决定了混凝土结构受力性能及整个建筑物的适用安全。
对商品混凝土及受到火灾、强震后开裂及碳化较深的混凝土来说，要想得到较准确的计算参数，采用回弹或超声法等非破损强度检测方法是比较困难的。
此时必须使用钻芯取样法对已经固化的混凝士的强度进行检测，确保工程质量。
采用钻心取样法对混凝土强度检测的具体操作是：首先，不影响结构或构件的承载能力的前提下，在结构或构件上直接钻取芯样进行破坏性试验。
然后，根据试验值与结构混凝土标准强度的相关关系，换算成标准强度换算值，并据此推算出强度标准值的推定值或特征强度。
与非破损法不同的是，它不是通过某个物理量间接的与混凝土强度建立相关关系，而是直接从混凝土构件上取得强度值。
因而，钻心取样法能更加直观、可靠和准确的检测出混凝土的强度。
混凝土结构实体检验回弹法检测混凝土强度在建筑工程中，混凝土是一种广泛应用的重要材料，其强度直接关系到建筑物的结构安全和稳定性。
为了确保混凝土结构的质量，需要进行实体检验，而回弹法是一种常用的检测混凝土强度的方法。
回弹法的基本原理相对简单易懂。
它是通过回弹仪弹击混凝土表面，测量回弹值，然后根据回弹值与混凝土强度之间的关系，来推算混凝土的强度。
这种方法具有操作简便、快速、成本低等优点，因此在工程中得到了广泛的应用。
回弹仪是回弹法检测的主要工具。
它的工作原理是利用弹簧驱动重锤，重锤弹击混凝土表面后回弹，通过回弹的距离来反映混凝土的硬度，进而推断其强度。
在使用回弹仪之前，需要对其进行校准和调试，以确保测量结果的准确性。
在进行回弹法检测时，有一系列的准备工作需要完成。
首先，要选择合适的检测区域。
检测区域应避开混凝土表面的蜂窝、麻面、裂缝等缺陷，同时要保证表面平整、清洁、干燥。
检测区域的面积不宜过小，一般每个测区的面积为 200mm×200mm。
然后，在检测区域内均匀布置测点，测点之间的间距不宜过小，以免相互影响。
回弹值的测量需要严格按照操作规程进行。
操作人员应手持回弹仪，使其轴线垂直于混凝土表面，缓慢施压，待弹击杆伸出，挂钩挂上弹击锤后，迅速释放弹击锤，使弹击锤弹击混凝土表面，并读取回弹值。
每个测点应弹击一次，每次弹击后，应在测点上做好标记，避免重复弹击。
测量完回弹值后，需要对数据进行处理和计算。
根据回弹仪的类型和测量的回弹值，查阅相关的规范和图表，计算出混凝土的强度换算值。
需要注意的是，由于回弹法检测受到多种因素的影响，如混凝土的表面状态、碳化深度、测试角度等，因此需要对强度换算值进行修正。
混凝土的碳化深度对回弹法检测结果有重要影响。
碳化会使混凝土表面硬度增加，从而导致回弹值偏高，推算出的强度值偏大。
因此，在检测时需要测量混凝土的碳化深度，并根据碳化深度对强度换算值进行修正。
测量碳化深度时，通常在回弹测区内，使用酚酞试剂来指示碳化与未碳化的界限，然后用钢尺测量碳化深度。
目录混凝土结构实体质量检测方案 (1)一、编制依据 (1)二、工程概况 (1)1、工程简介 (1)2、结构体系 (1)4、楼板厚度 (2)5、受力钢筋的混凝土保护层厚度 (2)三、结构实体检验的抽样方法和检测数量 (2)1、混凝土强度检验 (2)2、钢筋保护层厚度检验 (3)3、楼板厚度检测 (5)4、钢筋检验 (5)5、截面尺寸检验 (6)四、结构实体检验的实施 (7)混凝土结构实体质量检测方案一、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《混凝土结构工程施工质量验收规范》（GB50204-2002）3、《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）4、《钻芯法检测混凝土强度技术规程》（CECS03:2007）5、《混凝土强度检验评定标准》（GBJ107-87）6、顺德深业城二期工程工程设计图纸7、顺德区建筑工程质量安全监督站相关文件二、工程概况1、工程简介顺德深业城二期C区37#38#39#40#41#42#塔楼工程位于顺德北滘105国道林港北路南侧。
37#38#39#40#塔楼为地下1层，高度5.35 m，地上23层，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层23层，建筑高度73.2 m（屋顶高度）；41#塔楼为地下1层，高度5.55 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层25层，建筑高度79.4 m（屋顶高度）；42#塔楼为地下1层，高度5.35 m，首层高度5.0 m，二层以上标准层高度为3.1 m，楼层29层，建筑高度91.8m （屋顶高度）。
占地面积20174.90 m2，总建筑面积60779.29 m2。
2、结构体系本工程直径6～8的钢筋采用HPB235钢筋，直径10～14的采用HRB335钢筋，直径16～40的采用HRB400钢筋。
3、各部位混凝土强度等级4、楼板厚度首层板厚多为160mm，中间层板厚多为为100mm；屋面板厚为120mm，地下室底板厚300mm。
结构实体混凝土回弹取芯法强度检验xx年xx月xx日•简介•检验方法及操作规程•检验标准及规范•与其他检验方法比较目•应用实例•结论录01简介检测混凝土结构实体强度是否达到设计要求，保证结构安全性和可靠性。
及时发现和解决混凝土结构实体在施工过程中的质量问题，避免工程安全隐患。
目的和意义检验原理采用具有回弹仪和取芯钻机的混凝土结构实体无损检测方法，通过对混凝土表面进行回弹仪弹击试验和钻取芯样进行抗压强度试验，以推定混凝土结构实体的抗压强度。
利用回弹仪对混凝土表面进行非破损试验，根据回弹值与混凝土抗压强度的相关性，推定混凝土结构实体的表层强度。
在非关键部位钻取芯样，进行混凝土抗压强度试验，以验证混凝土结构实体的整体强度。
02检验方法及操作规程根据规范要求，选择混凝土结构实体作为检验点，并确保检验点不受到其他结构或构件的影响。
检验准备选取检验点清除检验点表面的浮浆、油污等杂物，并保持干燥。
清理表面检查回弹仪和钻芯机等设备的性能和精度，确保设备能够正常运行。
仪器准备取芯操作根据回弹值，使用钻芯机在检验点上钻取混凝土芯样，芯样的直径不宜小于70mm。
回弹操作在检验点上，使用回弹仪进行回弹测量，并记录回弹值。
回弹值反映了混凝土的表面强度。
芯样处理将取出的芯样进行加工处理，如切割、研磨等，以便进行强度检验。
操作步骤数据记录与整理数据记录记录回弹值、芯样加工后的尺寸、芯样强度等数据。
数据整理对所记录的数据进行整理和分析，计算芯样强度的平均值和标准差，并与规范要求进行比较，判断混凝土结构实体的强度是否符合要求。
结果报告根据数据整理和分析结果，编写结构实体混凝土强度检验报告，报告中应包括检验点位置、回弹值、芯样加工尺寸、芯样强度、强度检验结果等内容。
03检验标准及规范结构实体混凝土强度检验应符合国家现行标准《混凝土结构工程施工质量验收规范》GB 50204的规定。
混凝土强度应采用专门的方法进行检测，检测方法应符合国家现行标准《混凝土强度检验评定标准》GB/T 50107的规定。
一、工程概况本工程结构类型为框架剪力墙结构，抗震设防烈度为6度，建筑结构安全等级为二级，抗震等级框架为三级，剪力墙为三级，设计使用年限为50年，地基基础设计等级为甲级，建筑抗震设防类别为丙类。
二、编制依据：1、《混凝土结构工程施工质量验收规范》GB50204-2002附录E；2、建筑施工手册；3、施工图纸；4、施工现场实际情况；三、检测目的根据国家标准《建筑工程施工质量验收统一标准》GB50300-2001规定的原则，在混凝土结构子分部工程验收前应进行结构实体检验。
结构实体检验的范围仅限于涉及安全的柱、墙、梁等结构构件的重要部位。
结构实体检验采用由各方参与的见证抽样形式，以保证检验结构的公正性。
对结构实体进行检验，并不是在子分部工程验收前的重新检验，而是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证性检查，其目的是为了加强混凝土结构的施工质量验收真实地反映混凝土强度及受力钢筋位置等质量指标，确保结构安全。
四、检测内容根据《混凝土结构工程施工质量验收规范》（GB50204-2002）的规定，对涉及混凝土结构安全的重要部位应进行结构实体检验。
结构实体检验应在监理工程师（建设单位项目专业技术负责人）见证下，由施工项目技术负责人组织实施。
检验内容包括混凝土强度、钢筋保护层厚度以及工程合同约定的项目，必要时可检验其他项目。
检验应委托具有相应资质的检测单位检测。
五、检测部位、数量及判定标准1、混凝土强度检验混凝土强度检测可采用单个检测及批量检测法，本工程适宜于批量检测（既适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构），按批进行检测的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10件。
抽检构件时，应随机抽取并使所选构件具有代表性。
同时，每一结构或构件的测区应符合下列规定：a、每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5米且另一方向尺寸小于0.3米的构件，其测区数量可适当减少，但不应少于5个；b、相邻两测区的间距应控制在2米以内，测区离构件端部或施工缝边缘的距离不宜大于0.5米，且不宜小于0.2米；c、测区的面积不宜大于0.04㎡；d、检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；e、对弹击时产生颤动的薄壁、小型构件应进行固定：a、当碳化深度值不大于2.0mm时，每一测区混凝土强度换算值应按相关规定进行修正；b、当碳化深度值大于2.0mm时，可采用同条件试件或钻取混凝土芯样进行修正，试件或钻取芯样数量不应少于6个。
对结构实体砼强度检测鉴定的评定依据和方法随着国家的进步，经济的快速增长，基础设施的建设逐年增大，但随之而来的一些质量争议也逐渐增多。
而基础设施的建设都离不开砼，所以质量争议中，砼的强度是否满足设计要求是大家争议的焦点，也是建设工程主体结构是否能够满足设计年限的根本。
但现在很多的鉴定公司的工程质量鉴定人员并没有施工经验，更没有设计经验，有些专家虽然是具有高级工程师资格，但也并不都是建筑工程类的学历，即使有些人是建筑工程类学历，但从事的也是一些单位的和建筑相关的管理工作。
因为这一批人具备申请质量鉴定的资格，比如工作年限、学历、职称等等！但是工程质量鉴定中的结构工程鉴定是鉴定中的关键工作，是判定结构是否安全的重要环节。
检测人员应该具备一定的施工经验，除了熟悉应用砼鉴定检测规范，更应该了解现行的国家验收规范，还需要懂得一些设计知识及相关的理论知识，以免对工程质量的评判做出错误的判定，造成不必要的经济损失。
在砼强度的检测鉴定过程中笔者发现很多鉴定公司的鉴定人员因为上述原因，对砼强度的评定过程很不科学，在鉴定的结论中只按检测规范的相应规定执行，按照检测规范的相关检测及计算方法计算完之后与施工图设计砼强度直接对比，然后直接出具是否符合设计的结论。
例如一般的检测公司，均根据他们检测计算的砼强度推定值，对砼的强度等级是否满足设计要求进行评判。
他们往往只知道按照检测规范的相关规定检测，忽略现行的GB施工验收规范。
殊不知检测的目的是评判是否符合设计要求，而是否符合设计要求是为了验收。
根据笔者多年的施工经验，以及参与过多次的鉴定工作，本人谈一下，在砼强度的鉴定及检测过程中，如何正确的选择规范及根据相应的规范进行评定。
砼强度的鉴定检测工作一般主要需要如下现行国家规范：“《建筑工程施工质量验收规范》GB50300-2013、《建筑结构检测技术标准》GB50344-2004、《钻芯法检测混凝土抗压强度》JGJ/T384-2016、《回弹法检测混凝土抗压强度》JGJ/T23-2011、《混凝土强度检验评定标准》GB50107- 2010、《混凝土结构设计规范》GB50010-2002、《混凝土结构工程施工验收规范》GB50204-2015”下面章节详细阐述砼结构工程鉴定检测中这些规范应用。
工程结构实体质量问题各数据检测分析引言随着国民经济的迅速发展，各城市化改革建设在逐渐的加强，工程建筑的需求量也在不断递增，各种工程建筑的种类、形式等层出不穷，同时各种建筑工程安全事故也在呈逐渐递增的趋势，因此需要对建筑工程的质量安全进行监督和管理方面的加强。
必须在验收主体工程前检测工程的实体质量安全问题，公正严格的对结构实体的质量安全进行有效判定和处理，从而有效保障整体工程质量。
一、混凝土强度检验在整个土建工程项目中，混泥土的实体强度能够只管反映出工程结构实体的质量好坏。
混凝土的实体强度是结构实体质量的关键，也是其最基本的表现性能基础。
因此，进行结构实体质量检测的最主要内容之一就是检测混凝土的强度。
在对混凝土的强度进行检测时应该依据结构实体相同条件下进行养护的试件强度，这样有利于进行等价换算，从而能够使检测结果更加真实和准确。
根据《混凝土验收规范》附录中给出的换算系数1.10，若同等条件的时间强度与换算系数相乘后能够达到设计要求值，那么结构混凝土的强度已经达标了，可以验收了。
如果不合格的话，应该按规范委托比较权威的第三方对其进行检测。
在实际工程中，混凝土试件的检测容易受到各种因素的影响而导致检测结果失真，因此可以检测混凝土的结构实体强度。
混凝土强度的检测主要有回弹法、钻芯取样法、后装拔出法，试块法主要采用试块进行检测，试块的养护条件要和实体混凝土一样，这个方法是最常用的，而且非常经济实惠，效果直观，但是有一个缺点，由于混凝土在施工前后的质量差距是不一样的，试块只能反映施工前的混凝土质量强度，不能反映施工后的混凝土的强度。
回弹法主要采用仪器检测，通过回弹仪检测混凝土的表面强度，然后根据混凝土的碳化程度进行测定其抗压强度。
这个方法简单灵活，但是测量误差较大。
钻芯取样法是选出具有代表性的混凝土，然后再该混凝土上进行钻芯取样，经过加工后制成圆柱体，然后再进行强度检测，这个方法可以较为精确的反映混凝土的实际情况，但是成本比较高。
结构实体混凝土回弹取芯法强度检验以结构实体混凝土回弹取芯法强度检验为标题，本文将介绍结构实体混凝土回弹取芯法及其在强度检验中的应用。
一、引言结构实体混凝土是一种常见的建筑材料，其强度是评估结构稳定性和抗震能力的重要指标。
传统的强度检验方法需要取样送实验室进行试验分析，耗时耗力且存在破坏结构的风险。
结构实体混凝土回弹取芯法作为一种非破坏性检测方法，可以快速获取混凝土的强度信息，具有便捷、经济、准确的特点，因此在工程实践中得到广泛应用。
二、结构实体混凝土回弹取芯法原理结构实体混凝土回弹取芯法是利用回弹锤的弹性反馈原理来间接评估混凝土的强度。
回弹锤通过对混凝土表面施加冲击力，然后测量回弹锤的反弹高度，通过与标定曲线进行对比，可以推测出混凝土的强度水平。
回弹锤的弹性系数和质量是影响回弹结果准确性的关键因素，所以在使用前需要进行标定和校准。
三、结构实体混凝土回弹取芯法的应用1. 强度评估：结构实体混凝土回弹取芯法可以在不破坏结构的情况下，快速、准确地评估混凝土的强度水平。
通过对不同部位的回弹测试，可以了解结构中各个部位的强度分布情况，为结构的维护和加固提供参考依据。
2. 质量控制：在施工过程中，结构实体混凝土回弹取芯法可以用于对混凝土的质量进行实时监测和控制。
通过对施工过程中测得的回弹值进行分析，可以及时发现施工中的问题，如孔洞、空鼓等质量缺陷，以便及时采取措施进行修补或调整。
3. 质量验收：结构实体混凝土回弹取芯法可以用于对已完工的工程进行质量验收。
通过对结构各个部位进行回弹测试，可以评估混凝土的整体质量水平，判断是否符合设计要求和施工规范。
4. 强度监测：结构实体混凝土回弹取芯法可以用于结构的长期强度监测。
通过定期对结构进行回弹测试，可以了解结构在使用过程中强度的变化情况，为结构的维护和管理提供科学依据。
四、结构实体混凝土回弹取芯法的局限性1. 依赖操作者经验：回弹取芯法的准确性受操作者经验的影响较大。
依据GB50204-2015《混凝土结构工程施工质量验收规范》，混凝土结构子分部工程施工质量验收，除了观感质量应合格外，结构实体检验也必须合格。
结构实体检验主要针对涉及混凝土结构安全的有代表性的部位进行，包括三大项内容：①混凝土强度②钢筋保护层厚度③结构位置与尺寸偏差。
结构实体检验应由监理单位组织施工单位实施，并见证实施过程。
施工单位应制定结构实体检验专项方案，并经监理单位审核批准后实施。
除结构位置与尺寸偏差外的结构实体检验项目，应由具有相应资质的检测机构完成。
结构实体检验中，当混凝土强度或钢筋保护层厚度检验结果不满足要求时，应委托具有资质的检测机构按国家现行有关标准的规定进行检测。
一混凝土强度检验①同条件养护试件②回弹-取芯法结构实体混凝土强度应按不同强度等级分别检验，检验方法宜采用同条件养护试件方法；当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，可采用回弹-取芯法进行检验。
混凝土强度检验时的等效养护龄期可取日平均温度逐日累计达到600℃•d时所对应的龄期，且不应小于14d。
日平均温度为0℃及以下的龄期不计入。
冬期施工时，等效养护龄期计算时温度可取结构构件实际养护温度，也可根据结构构件的实际养护条件，按照同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则由监理、施工等各方共同确定。
同条件养护试件强度检验1、同条件养护试件的取样和留置应符合下列规定：（1）同条件养护试件所对应的结构构件或结构部位，应由施工、监理等各方共同选定，且同条件养护试件的取样宜均匀分布于工程施工周期内；（2）同条件养护试件应在混凝土浇筑入模处见证取样；（3）同条件养护试件应留置在靠近相应结构构件的适当位置，并应采取相同的养护方法；（4）同一强度等级的同条件养护试件不宜少于10组，且不应少于3组。
每连续两层楼取样不应少于1组；每2000m³取样不得少于一组。
2、每组同条件养护试件的强度值应根据强度试验结果按现行国家标准《普通混凝土力学性能试验方法标准》GB/T50081的规定确定。
1.编制依据：混凝土结构工程施工质量验收规范（GB50204-2002）
2.结构实体检验内容：包括混凝土同条件养护试件强度检验和钢筋保护层厚度检验。
3.结构实体检验报告：结构实体混凝土同条件养护试件的强度检验实行见证取样和送检，送见证试验室北京冶金工业工程质量监督总站检测中心实验室进行试验。
结构实体钢筋保护层厚度检验由中建华衡工程检测试验有限公司负责。
4.结构实体检验同条件养护试件强度检验
4.1取样数量及部位: 经与业主、监理协商，实体取样数量几部位确定如下：C40混凝土留置10组，C35、C45、C50、C55、C60混凝土分别留置３组。
具体部位见混凝土结构实体检验计划表。
4.2结构实体检验混凝土同条件养护试件的留置方式: 由监理单位和施工单位共同在混凝土浇筑入模处见证取样送检。
4.3混凝土同条件养护试件放置：混凝土同条件养护试块必须用钢筋笼装好放在现场并与实体结构采取同样的养护措施。
4.4试验时间：按日平均温度逐日累计养护温度达到600℃·ｄ时所对应的龄期，０℃及以下的龄期时不计入。
在冬期施工期间浇筑的混凝土，对于采用保温养护的混凝土结构构件，在混凝土保温测温期间内，等效养护龄期中温度按现场实际测温数值进行计算。
等效养护龄期范围：取为14ｄ～60ｄ，当60天内达不到等效养护龄期600℃.d时，适当延长。
4.5评定：同条件养护试件达到等效养护龄期时进行强度试验，按现行国家标准《混凝土强度检验评定标准》ＧBJ107评定，折算系数取1.1。
5.结构实体钢筋保护层厚度检验
5.1钢筋保护层厚度检验的结构部位和构件数量
a)根据本工程特点，经与监理、业主协商，确定重要部位及构件为跨度较大（≥8m）的梁、跨度≥6m的双向板、预应力混凝土梁、板、悬挑梁、板。
钢筋保护层厚度检验的构件数量及部位：顶板和梁各抽取构件数量的2％且不少于5个构件进行检验,其中3#楼标准层悬挑梁类、板类构件重点抽取。
b)钢筋保护层厚度检验部位见附表及附图1～附图23
c)要求：选定的梁，对全部纵向受力钢筋的保护层进行检验；选定的顶板，抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，在有代表性的部位测量1点。
5.2钢筋保护层厚度的检验方法：采用非破损的方法，所使用的检测仪器经过计量检验，检验操作符合相应规程的规定。
检测误差不大于1mm。
5.3钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差：梁类构件为+10mm,-7mm；对板类构件为+8mm，-5mm。
5.4对梁类、板类纵向受力钢筋的保护层厚度分别进行验收。
结构实体钢筋保护层厚度验收合格符合下列规定：
a、当全部钢筋保护层厚度的检测结果的合格率为90％及以上时，钢筋保护层厚度的检验结果判为合格；
b、当全部钢筋保护层厚度的检测结果的合格率小于90％，但不小于80％，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为90％及以上时，钢筋保护层厚度的检验结果仍判为合格；
c、每次抽样检验结果中不合格点的最大偏差均不大于纵向受力钢筋保护层厚度的允许偏差（5.3条规定允许偏差）的1.5倍。
混凝土结构实体检验计划
钢筋保护层厚度检验计划。
