混凝土结构实体检验回弹法检测混凝土强

混凝土结构实体检验回弹法检测混凝土强度混凝土结构是建筑工程的重要组成部分，其强度和质量的保证至关重要。

而为了确保混凝土结构的质量，需要进行实体检验。

而回弹法检测混凝土强度是一种常用的混凝土实体检验方法。

下面将详细介绍混凝土结构实体检验回弹法检测混凝土强度。

1. 简介回弹法检测混凝土强度是一种基于混凝土弹性模量的方法。

其原理是利用一定重量的弹球在混凝土表面弹击，然后根据弹球弹回的程度来测量混凝土的强度。

该方法已被广泛应用于道路、桥梁、建筑、水利等行业中。

2. 设备回弹法检测混凝土强度的主要设备是回弹仪。

其中，回弹仪可分为电动回弹仪和手动回弹仪两种，目前使用较广泛的是手动回弹仪。

其他设备还包括弹球、钢尺和压力计等。

3. 检测方法（1）确定测试点在进行混凝土强度检测前，需要确定测试点。

一般来说，建筑工程需要进行混凝土强度检测的区域有墙体、柱子、地板和屋顶等。

（2）采样在测试点附近选取一个相同混凝土强度品质的参考点，然后用钻孔机采样，采样点深度一般在20厘米至50厘米之间。

（3）打标记在采样处打标记，以便进行后续的检测。

（4）进行测量使用回弹仪进行测量时，需要用手掌轻轻地敲击弹球，然后读取回弹仪上显示的弹回程度数值，记下数值，并且在测试点附近使用钢尺进行测量，记录混凝土厚度和强度相关数据。

（5）计算强度值根据回弹仪测量的回弹数值，和相关参数，可以利用公式计算混凝土强度值。

实际得到的强度值和设计要求的强度值进行比较，如果达到或超过要求，则认为测试合格。

4. 检测的误差回弹法检测混凝土强度的误差受多种因素影响，主要包括以下几个方面。

（1）测量点位和深度不同深度和位置的测量点对强度结果的影响不同。

一般来说，越深的测量点误差越大。

（2）混凝土强度直接影响回弹的程度和精度。

混凝土的强度越大，回弹的程度就越小。

（3）弹球形状和质量弹球质量不一、形状不一，将影响回弹仪的准确度。

因此，在测试前，需要对弹球进行标准化处理。

回弹法检测混凝土强度问答全套Ol问：1.混凝土顶板（板）泵送，可以使用回弹法检测底面吗，如果不可以怎么检测 2.基础筏板需要做钢筋扫描吗，是打描顶面吗？回答1：L泵送的楼板不能用回弹法检测给推定值，如果只是自己看看楼板情况，可以做一下看看数据。

楼板一般属于次要构件，只要有试块抗压的报告即可，不需要现场检测其强度，验收做楼板的钢筋保护层厚度就可以了。

2.筏板基础一般不需要做钢筋间距和保护层厚度检测，如果要做可以做，在哪个部位做的写清楚，给出检测数据即可，不能进行评定。

02问：关于回弹法，什么情况适合用钻芯修正？检测到不合格时可以使用吗？回答1：当被检测的构件龄期、成型工艺、养护条件等方面的情况，与回弹法所用测强曲线的适用条件有较大差异时，可采用钻芯修正。

一般选用总体修正量法修正。

修正量可能是正值，也有可能是负值。

回答2:1•混凝土抗压强度的检测，当采用回弹法、超声回弹综合法、后装拔出法等间接法进行现场检测时，只要现场具备钻芯检测条件，都可以采用钻芯修正。

2•关于回弹不合格能不能采用钻芯修正的问题，已经回弹不合格，建议直接采用钻芯法看看混凝土强度。

03问：浇筑日期超1000天了还适合做回弹检测吗，不适合的话应该做什么检测？回答1:如果是鉴定的话，超过IooO天可以用回弹法检测，GB50292中附录K有相应的修正系数。

如果不是做鉴定，龄期超过1000天，可以采用钻芯修正回弹法或者钻芯法检测。

龄期不超过200Od,也可以采用超声回弹法检测。

04问：混凝土底板是否可以用回弹法检测其强度？回答1：取决于检测目的。

简单用于评估可以。

05问：我前几天去工地回弹，检测强度为C20,之后取芯强度为C34,差值比较大，以哪个数据为准？回答1：根据试验的原理，回弹法检测的是混凝土表面的质量，钻芯法是检测混凝土内部的质量，检测结果还是钻芯法更精准。

两个方法之间相差蛮大，可以看一下回g郸口钻芯的部位情况。

钻芯的部位如果是构件的底部，构件底部的石子会偏多一点，检测结果也会大一点。

结构实体混凝土回弹-取芯法强度检验1适用范围适用于建筑工程混凝土结构施工质量验收中的实体检验。

《混凝土结构工程施工质量验收规范》GB50204-2015第10.1.2条规定“当未取得同条件养护试件强度或同条件养护试件强度不符合要求时可采用此方法进行检验”。

2检测依据《混凝土结构工程施工质量验收规范》GB50204-2015《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011《钻芯法检测混凝土强度技术规程》CECS03-2007（钻芯法2016年12月1日之后宜采用《钻芯法检测混凝土强度技术规程》JGJ/T384—2016）3检测设备混凝土回弹仪钻芯机；冲击钻；补平装置；游标卡尺。

4回弹构件的抽取规定同一强度等级的柱、梁、墙、板抽取最小数量应符合规范表D.0.1规定，并均匀分布。

不宜抽取截面高度小于300mm的梁和边长小于300mm的柱。

规范表D.0.1内容如下：5回弹检测及回弹值计算每个构件应选取不少于5个测区进行回弹及回弹值计算，并应符合行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011对单个构件检测的有关规定。

楼板构件的回弹宜在板底进行。

（应注意JGJ/T23—2011中泵送砼回弹“测区应选浇注侧面”，故泵送混凝土的楼板板底回弹值不能用来计算推定混凝土抗压强度）6钻芯取样a．对同一强度等级的混凝土，应将每个构件5个测区中的最小测区平均回弹值进行排序（在规范D.0.2条文说明中“对非水平方向检测的回弹值，混凝土浇筑表面或底面的回弹值应按JGJ/T23进行修正”），并在其最小的3个测区各钻取1个芯样，芯样应采用带水冷却装置的薄壁空心钻钻取，其直径宜为100mm，且不宜小于混凝土骨料最大粒径的3倍（在规范D.0.3条文说明中“当测区位于钢筋较密的部位时，可采用直径70mm的芯样”）。

b．芯样试件端部宜采用环氧胶泥或聚合物水泥砂浆补平，也可采用硫磺胶泥修补（GB50204-2015中D.0.4条文说明“修补材料的强度应略高于芯样试件的强度，补平层的厚度不宜大于1.5mm，应尽量的薄。

回弹法检测混凝土强度回弹法是一种常用的非破坏性检测方法，用于评估混凝土的强度。

该方法简单、快速，并且不会对结构造成损害，因此被广泛应用于现场检测和质量控制。

混凝土是一种常见的建筑材料，其质量和强度对于保证工程结构的稳定性和耐久性至关重要。

因此，准确评估混凝土的强度成为了工程建设中的一项关键任务。

传统上，混凝土强度的测量通常需要破坏性试验，即通过取样并将其在实验室中进行负荷测试。

然而，这种方法费时费力且对结构造成了一定的破坏。

为了解决这一问题，回弹法应运而生。

回弹法是20世纪50年代提出的一种测量混凝土强度的方法，这种方法基于混凝土的回弹性与强度之间的相关性。

具体而言，回弹法利用回弹锤的自由落体回弹高度来间接测定混凝土的强度。

回弹锤是一种具有一定质量的金属锤头，通过弹簧与一根长杆相连接。

将回弹锤头紧贴混凝土表面，然后让锤头自由落下，回弹的高度通过刻度盘读数，从而得到混凝土的强度。

回弹法的原理是基于混凝土的弹性和强度之间的关系。

根据胡克定律，弹性体的形变与应力成正比。

混凝土在受压时具有一定的弹性，其回弹程度取决于其强度。

当回弹锤头击打混凝土表面时，混凝土会产生弹性变形，并导致锤头的回弹。

强度越大的混凝土，回弹的程度越小。

因此，通过测量回弹的高度，可以间接评估混凝土的强度。

然而，需要注意的是回弹法只能提供一种相对的强度指标，而并不能直接获得混凝土的准确强度数值。

这是因为混凝土的回弹程度不仅取决于其强度，还受到其他因素的影响，如混凝土的配合比、水灰比、龄期等。

因此，回弹法通常作为一种快速筛选工具使用，可以对不同部位的混凝土进行对比评估，但不适用于准确的强度测量。

为了提高回弹法的准确性，需要进行经验校准。

根据实验结果的对比，可以建立回弹值与实际强度之间的关系曲线，从而实现更精确的评估。

此外，在进行回弹法测试时，应注意测试的标准和方法，如保持回弹锤与混凝土表面的垂直对齐、保持一定的测试间距等，以确保测试结果的准确性和可比性。

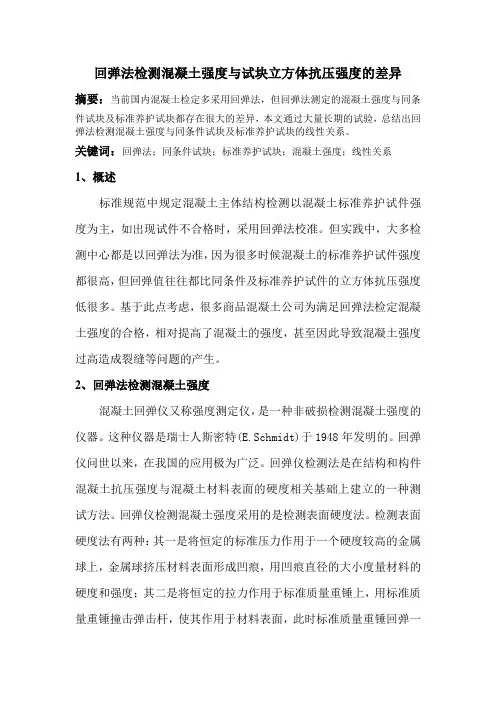

回弹法检测混凝土强度与试块立方体抗压强度的差异摘要：当前国内混凝土检定多采用回弹法，但回弹法测定的混凝土强度与同条件试块及标准养护试块都存在很大的差异，本文通过大量长期的试验，总结出回弹法检测混凝土强度与同条件试块及标准养护试块的线性关系。

关键词：回弹法；同条件试块；标准养护试块；混凝土强度；线性关系1、概述标准规范中规定混凝土主体结构检测以混凝土标准养护试件强度为主，如出现试件不合格时，采用回弹法校准。

但实践中，大多检测中心都是以回弹法为准，因为很多时候混凝土的标准养护试件强度都很高，但回弹值往往都比同条件及标准养护试件的立方体抗压强度低很多。

基于此点考虑，很多商品混凝土公司为满足回弹法检定混凝土强度的合格，相对提高了混凝土的强度，甚至因此导致混凝土强度过高造成裂缝等问题的产生。

2、回弹法检测混凝土强度混凝土回弹仪又称强度测定仪，是一种非破损检测混凝土强度的仪器。

这种仪器是瑞士人斯密特(E.Schmidt)于1948年发明的。

回弹仪问世以来，在我国的应用极为广泛。

回弹仪检测法是在结构和构件混凝土抗压强度与混凝土材料表面的硬度相关基础上建立的一种测试方法。

回弹仪检测混凝土强度采用的是检测表面硬度法。

检测表面硬度法有两种：其一是将恒定的标准压力作用于一个硬度较高的金属球上，金属球挤压材料表面形成凹痕，用凹痕直径的大小度量材料的硬度和强度；其二是将恒定的拉力作用于标准质量重锤上，用标准质量重锤撞击弹击杆，使其作用于材料表面，此时标准质量重锤回弹一定的高度，利用标准质量重锤回弹的高低确定材料的硬度和推定材料的强度。

回弹法检测混凝土强度属于后一种检测方法。

2.1回弹法检测的优点用回弹法检测混凝土强度，虽然检测精度不高，但是仪器构造简单，容易校正，方法简便，测试技术容易掌握，操作方便易于消除系统误差，而且检测费用不高，不需要或很少需要现场测试的事先作业，并且完全不破坏混凝土构件的正常使用，因而在现场直接测定中使用较多，检测人员可以到一线随机取样检测。

混凝土结构实体检验回弹法检测混凝土强度在建筑工程中，混凝土是一种广泛应用的重要材料，其强度直接关系到建筑物的结构安全和稳定性。

为了确保混凝土结构的质量，需要进行实体检验，而回弹法是一种常用的检测混凝土强度的方法。

回弹法的基本原理相对简单易懂。

它是通过回弹仪弹击混凝土表面，测量回弹值，然后根据回弹值与混凝土强度之间的关系，来推算混凝土的强度。

这种方法具有操作简便、快速、成本低等优点，因此在工程中得到了广泛的应用。

回弹仪是回弹法检测的主要工具。

它的工作原理是利用弹簧驱动重锤，重锤弹击混凝土表面后回弹，通过回弹的距离来反映混凝土的硬度，进而推断其强度。

在使用回弹仪之前，需要对其进行校准和调试，以确保测量结果的准确性。

在进行回弹法检测时，有一系列的准备工作需要完成。

首先，要选择合适的检测区域。

检测区域应避开混凝土表面的蜂窝、麻面、裂缝等缺陷，同时要保证表面平整、清洁、干燥。

检测区域的面积不宜过小，一般每个测区的面积为 200mm×200mm。

然后，在检测区域内均匀布置测点，测点之间的间距不宜过小，以免相互影响。

回弹值的测量需要严格按照操作规程进行。

操作人员应手持回弹仪，使其轴线垂直于混凝土表面，缓慢施压，待弹击杆伸出，挂钩挂上弹击锤后，迅速释放弹击锤，使弹击锤弹击混凝土表面，并读取回弹值。

每个测点应弹击一次，每次弹击后，应在测点上做好标记，避免重复弹击。

测量完回弹值后，需要对数据进行处理和计算。

根据回弹仪的类型和测量的回弹值，查阅相关的规范和图表，计算出混凝土的强度换算值。

需要注意的是，由于回弹法检测受到多种因素的影响，如混凝土的表面状态、碳化深度、测试角度等，因此需要对强度换算值进行修正。

混凝土的碳化深度对回弹法检测结果有重要影响。

碳化会使混凝土表面硬度增加，从而导致回弹值偏高，推算出的强度值偏大。

因此，在检测时需要测量混凝土的碳化深度，并根据碳化深度对强度换算值进行修正。

测量碳化深度时，通常在回弹测区内，使用酚酞试剂来指示碳化与未碳化的界限，然后用钢尺测量碳化深度。

回弹法检测混凝土强度的判定:（一）检测频率：每种结构测区数量应覆盖构件总数量5%以上，且不少于鉴定实施细则规定的最小频率。

（二）测区布置：应按随机抽样的方法布置测区选定测区。

（三）混凝土强度的判定规则：1、根据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2001计算结构或构件混凝土强度的推定值R推定。

2、当按非统计方法（结构或构件测区数少于10个）确定推定值R推定时，若R推定≥0.95R 设计，则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。

3、当按统计方法（结构或构件测区数不少于10个）确定推定值R推定时，若R推定≥0.9R 设计，且强度换算值中的最小值Rmin≥0.85R设计时,则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。

钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2 对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

E.0.2 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向钢筋的保护层厚度进行检验。

对每要钢筋，应在有代表性的部位测量1点。

钢筋保护层厚度检验时,纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm结构实体钢筋保护层厚度验收合格应符合下列规定：1 当全部钢筋保护层厚度检验的全格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；2 当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总数和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；3 每次抽样检验结果中不合格点的最大偏差均不应大于本附录E.0.4条允许偏差的1.5倍。

浅谈混凝土结构强度检测方法摘要本文主要内容为从对混凝土强度的检验项目进行实体检验分析，对同条件养护试件和标准养护试件的区别，应用回弹法、钻芯法、超声回弹综合法、后装拔出法检测混凝土强度时易出现的错误等问题作出相关探讨。

以供相关工程技术人员借鉴。

关键词混凝土结构；强度检测：同条件养护试件；标准养护试件1前言混凝土结构是指以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。

目前，在建设工程领域，钢筋混凝土结构占据了相当大的比例。

混凝土强度的检验是检查钢筋混凝土结构质量的主要项目之一。

《混凝土结构工程施工质量验收规范》(GB50204．2002)(以下简称“验收规范”)明确要求，对涉及混凝土结构安全的重要部位应进行结构实体检验，如板、梁等。

本文就结构实体中混凝土强度检验问题进行分析和讨论。

2不同养护条件的混凝土试件强度2 .1同条件养护试件在国内传统的混凝土施工中，一般留置有同条件养护混凝土试件，按照施工工序的需求，为工序交接提供依据。

其取样条件、数量、养护要求等均无明确规定，只是一种施工过程中的常规做法。

现行的《验收规范》中规定：对于混凝土强度的检验，每次取样至少留置一组标准养护试件，同条件养护试件的留置数量根据实际需要确定。

《验收规范》明确了实体混凝土强度检验的要求，提出按成熟度法来计算混凝土的早期强度及等效养护龄期的概念。

根据国内外已有研究资料，同条件混凝土强度一般低于标准养护条件下的强度．这主要是由于同条件养护试件与标准养护试件的差异，包括温湿度等条件的差异，因而对同条件养护试件的强度代表值乘了一个折算系数1．10，并按现行国家标准《混凝土强度检验评定标准》(GB50107-2010)评定，主要考虑到实际混凝土结构及同条件养护试件可能失水等不一一一，一一利于强度增长的因素。

各地区可根据当地的试验统计结果对折算系数作适当的调整，但需增大折算系数时，应持谨慎的态度。

必须指出，在同条件养护试件的要求中，未涉及养护的湿度条件。

结构实体混凝土回弹取芯法强度检验xx年xx月xx日•简介•检验方法及操作规程•检验标准及规范•与其他检验方法比较目•应用实例•结论录01简介检测混凝土结构实体强度是否达到设计要求，保证结构安全性和可靠性。

及时发现和解决混凝土结构实体在施工过程中的质量问题，避免工程安全隐患。

目的和意义检验原理采用具有回弹仪和取芯钻机的混凝土结构实体无损检测方法，通过对混凝土表面进行回弹仪弹击试验和钻取芯样进行抗压强度试验，以推定混凝土结构实体的抗压强度。

利用回弹仪对混凝土表面进行非破损试验，根据回弹值与混凝土抗压强度的相关性，推定混凝土结构实体的表层强度。

在非关键部位钻取芯样，进行混凝土抗压强度试验，以验证混凝土结构实体的整体强度。

02检验方法及操作规程根据规范要求，选择混凝土结构实体作为检验点，并确保检验点不受到其他结构或构件的影响。

检验准备选取检验点清除检验点表面的浮浆、油污等杂物，并保持干燥。

清理表面检查回弹仪和钻芯机等设备的性能和精度，确保设备能够正常运行。

仪器准备取芯操作根据回弹值，使用钻芯机在检验点上钻取混凝土芯样，芯样的直径不宜小于70mm。

回弹操作在检验点上，使用回弹仪进行回弹测量，并记录回弹值。

回弹值反映了混凝土的表面强度。

芯样处理将取出的芯样进行加工处理，如切割、研磨等，以便进行强度检验。

操作步骤数据记录与整理数据记录记录回弹值、芯样加工后的尺寸、芯样强度等数据。

数据整理对所记录的数据进行整理和分析，计算芯样强度的平均值和标准差，并与规范要求进行比较，判断混凝土结构实体的强度是否符合要求。

结果报告根据数据整理和分析结果，编写结构实体混凝土强度检验报告，报告中应包括检验点位置、回弹值、芯样加工尺寸、芯样强度、强度检验结果等内容。

03检验标准及规范结构实体混凝土强度检验应符合国家现行标准《混凝土结构工程施工质量验收规范》GB 50204的规定。

混凝土强度应采用专门的方法进行检测，检测方法应符合国家现行标准《混凝土强度检验评定标准》GB/T 50107的规定。

混凝土回弹测强方法与规范混凝土回弹测强方法的具体操作包括先确定测定点的位置，然后用专用的回弹仪(也叫斯克廖普仪)对混凝土表面进行回弹试验。

回弹仪是一种手持式仪器，通过弹簧和锤头的作用，测量混凝土表面弹性回弹程度，并将结果显示出来。

回弹仪的测量范围通常为10~100。

在进行混凝土回弹测强之前，需要按照国家和地区的规范进行以下准备工作：1.确定测点的位置：根据设计要求和检测要求，在待测混凝土结构上确定测点的位置。

一般应选择具有代表性的位置，避免测点过于接近裂缝、夯实器或其他可能影响测量结果的部位。

2.清理测点表面：在测点表面去除松散的颗粒物、尘埃、油污等杂质，确保测点表面干净。

3.测点标记：在测点处做好标记，以便准确找到测点位置，并避免在测量过程中误取邻近测点。

4.保护仪器：保护回弹仪的灵敏元件，避免受到碰撞和损坏。

在进行混凝土回弹测强时，需要遵守以下规范要求：1.测量次数：在每个测点上进行3次测量，并将测量结果进行平均，以减小误差。

2.测量方向：应尽量选择垂直于混凝土表面的方向进行测量，以获得更准确的结果。

3.测量区域：在同一构件上应选择不少于5个测点进行测量，并将结果进行统计分析，以得到整体的抗压强度。

4.结果记录：测量完成后，应将每个测点的回弹指数和对应的抗压强度数值进行记录，并在报告中表明测定结果的可靠性。

需要注意的是，混凝土回弹测强方法的测量结果是相对抗压强度的预估值，而非准确值。

对于需要精确抗压强度数值的工程，应采用其他更为精准的试验方法来进行测试。

总之，混凝土回弹测强方法是一种常用的非破坏性检测方法，通过测量混凝土表面的弹性回弹程度来推测混凝土的抗压强度。

在进行测量前，需要按照规范进行准备工作，并在测量过程中遵守相关的规范要求。

该方法具有简便、快速和经济等特点，在混凝土结构的施工、检测和评估中得到广泛应用。
