洁净室的设计计算

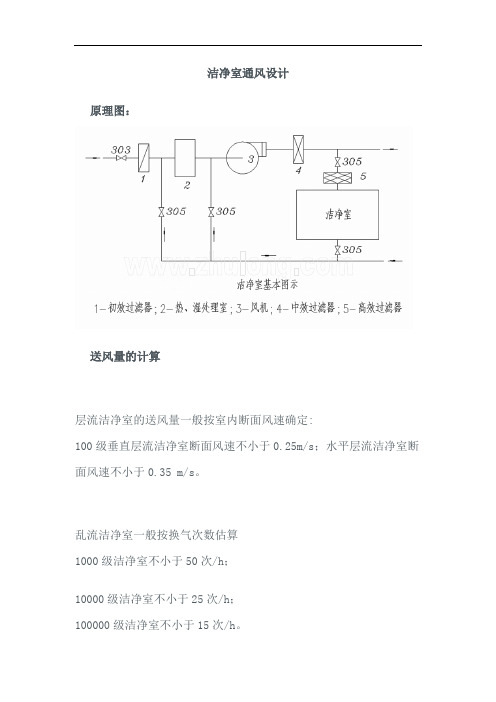

洁净室通风设计
原理图：
送风量的计算
层流洁净室的送风量一般按室内断面风速确定:
100级垂直层流洁净室断面风速不小于0.25m/s；水平层流洁净室断面风速不小于0.35 m/s。

乱流洁净室一般按换气次数估算
1000级洁净室不小于50次/h；
10000级洁净室不小于25次/h；
100000级洁净室不小于15次/h。

新风量的计算应取以下风量中最大值
1.乱流洁净室总送风量的10～30%（1000级10%；10000级20%；100000级30%）
层流洁净室总风量的2～4%（100级垂直层流2%；100级水平层流4%）
2.补偿室内排风和保持室内正压所需新风量
3.保证室内每人新风量不小于40m3/h。

洁净室动物房暖通空调计算洁净室及动物房是一种特殊的房间环境，需要对其进行专门的暖通空调计算，以确保室内的温度、湿度、洁净度等参数符合相关标准和要求。

首先，对于洁净室的暖通空调计算，需要考虑以下几个方面：1. 空气洁净度：洁净室需要维持特定的空气洁净度级别，通常采用HEPA（High Efficiency Particulate Air）过滤器来去除微小颗粒。

根据洁净度级别和房间空气循环量，计算所需的风量，并选择相应的风机和过滤器。

2.温度和湿度控制：洁净室的温度和湿度需要保持在一定的范围内，以满足工艺要求。

根据室内热负荷、换气量和外界气象条件，计算所需的制冷和加热能力，选择适当的制冷和加热设备。

3.供风系统：洁净室的供风系统需要通过将新鲜空气引入室内，使室内空气得以循环，同时排出室内产生的污染物。

根据洁净室的尺寸、洁净度要求和人员活动情况，计算所需的风量，并设计适当的送风口和回风口。

4.监测和控制系统：洁净室需要配备监测和控制系统，以实时监测和调节室内的温度、湿度、洁净度等环境参数。

根据监测和控制点的位置和数量，选择适当的传感器和控制器。

对于动物房的暖通空调计算，需要考虑以下几个方面：1.通风量：动物房需要保持一定的通风量，以确保室内空气的质量和新鲜度。

根据动物数量、种类和活动情况，计算所需的通风量，并设计适当的排风系统。

2.温度和湿度控制：动物房的温度和湿度需要控制在适宜的范围内，以提供良好的动物生长和繁殖环境。

根据室内热负荷、通风量和外界气象条件，计算所需的制冷和加热能力，选择适当的制冷和加热设备。

3.卫生要求：动物房需要保持清洁，以防止动物生病和交叉感染。

根据动物房的尺寸、种类和密度，计算所需的洁净区域，并选择适当的净化设备和消毒装置。

4.噪声控制：动物房需要采取措施减少噪声对动物的影响，以提供安静的环境。

根据噪声源的位置和强度，选择适当的隔音装置和噪声控制措施。

通过对洁净室和动物房的暖通空调计算，可以确保室内环境符合相关标准和要求，提供良好的工作和生活条件。

洁净室正压计算公式
洁净室正压计算公式通常可以使用以下公式来计算：
ΔP = ρgh
其中：
ΔP表示正压差（单位为帕斯卡）；
ρ表示空气密度（单位为千克/立方米）；
g表示重力加速度（单位为米/秒的平方）；
h表示高度差（单位为米）。

这个公式基于压力与液体的高度差之间的关系，根据所处的高度差计算正压差。

注意，这个公式假设空气压力相对较低，空气的压缩性可以忽略不计。

在实际应用中，可能需要考虑其他因素，如温度、湿度等。

因此，在使用时需要根据具体情况进行修正和调整。

洁净棚计算公式哎呀，洁净棚计算公式啊，这可真是个技术活儿。

不过别担心，我尽量用大白话给你讲讲，让你能听得懂。

首先，洁净棚，就是那种无尘的工作环境，比如芯片制造啊，生物实验室啊，都需要这种环境。

计算公式，就是用来确定你需要多大的洁净棚，以及需要多少设备来保持这个环境。

咱们先从洁净棚的面积说起。

这个得看你要干啥，比如你要放多少设备，设备之间得留多少空间，人在里面得怎么活动。

这就像你家里装修，得量量屋子多大，家具怎么摆，留多少走路的地方。

然后，咱们得算算需要多少空气过滤设备。

这个得看你的洁净棚要达到什么级别的洁净度。

就像你家里买空调，得看你家多大，需要多少匹的空调。

洁净棚也是，洁净度要求越高，需要的空气过滤设备就越多，功率就得越大。

接下来，咱们得算算换气次数。

这个就是说，你的洁净棚里的空气要多久换一次。

这个得看你的洁净棚里有没有污染源，比如机器啊，人啊。

如果有，那换气次数就得高一些，不然空气里的灰尘啊，细菌啊，就清理不干净。

最后，咱们得算算能耗。

这个就是说，你的洁净棚运行起来，得花多少电。

这个得看你的空气过滤设备的功率，还有换气次数。

功率越大，换气次数越多，电就花的越多。

所以，洁净棚的计算公式，大概就是这样的：洁净棚面积 = 设备占地面积 + 设备间距 + 人行通道面积空气过滤设备数量 = 洁净度要求 / 单个设备处理能力换气次数 = 污染源强度 / 单个设备换气能力能耗 = 空气过滤设备功率换气次数你看，这就跟家里算电费似的，看你家电器多少，功率多大，用多久，电费就出来了。

希望这样讲，你能听得懂。

洁净棚计算公式，其实就是根据你的具体需求，算出你需要的设备和能耗。

这事儿，得具体问题具体分析，不能一概而论。

洁净室—净化空调系统的负荷计算（一）洁净厂房的发尘源和产尘量1、洁净厂房内发尘源主要是人，是在厂房内操作的人员。

人员的发尘量的大小与人员的动作状态和着装有关。

2、洁净室的建筑产尘资料介绍实测建筑产尘量（包括墙、地、顶等围护的产尘）0.8×104个/分，随着建筑材料的发展，建筑产尘量会越来越少。

由上述数据可见一个人的发尘量相当于30~50 m的建筑产尘量。

3、工艺设备和工艺生产过程的产尘工艺设备和生产过程产尘与生产工艺本身有关，不同生产工艺产尘量差别很大。

据资料介绍微电动机的发尘量可为4.5~45x104 个/分·台（≥0.5µm）。

（二）洁净室的风量计算（风平衡计算）1、洁净室的送风量的计算洁净室的送风量不仅仅能消除洁净室的总的余热，余湿以保证洁净室的温度和相对湿度；而且，洁净室的送风量还应能消除室内产生的灰尘等粒子的污染，以保证洁净室的洁净度等级。

因此，洁净室的送风量应为消除余热的送风量，消除余湿的送风量和消除粒子污染的净化送风量三者之间最大的送风量为该洁净室的送风量。

在一般情况下，由于室内产尘量G 很难准确，因此,在工程中都不用上述公式计算送风量。

而采用断面风速法（单向流洁净室）和换气次数法（非单向流洁净室）进行净化送风量的计算。

2、洁净室的新风量计算洁净室的新风量不仅仅要补充洁净室的排风量和维持洁净室正压的泄漏风量，同时还要保证洁净室内工作人员每人每小时不小于40m的新鲜空气量的要求。

因此L 新= L 排+L 正≥n·40 （m3/h）式中：L 排——洁净室总的排风量（m3/h）L 正——维持洁净室正压的总泄漏风量（m3/h）n ——洁净室内人数①洁净室内设备局部排风量计算L 排= 3600×F×V （m3/h）式中：F ——排风罩的开口面积（m2）V——开口部的平均风速（m/s）● 伞形排气罩的开口排风速度宜按以下数据计算：排无毒气体V = 0.2~0.3 m/s排有毒气体V = 0.5~0.8 m/s（有三面围挡）V = 0.8~0.9 m/s（有二面围挡）V = 0.9~1.1 m/s（有一面围挡）V = 1.1~1.3 m/s（无围挡）● 通风柜工作口的排风速度宜按以下数据计算：排无毒气体V = 0.35~0.45 m/s排有毒气体V = 0.55~0.70 m/s排剧毒气体V = 0.80~1.0 m/s②洁净室正压泄漏风量计算：正压泄风量可用缝隙法和换气次数法进行计算：● 缝隙法∑= l q L α 正式中：q ——单位缝隙长度的漏风量可查表九（m3/h·m）l ——缝隙长度（m）——漏风系数α● 换气次数法可查表十得到。

洁净室送风量的计算和洁净室换气次数详细说明2011-3-3 21:21:32 洁净室送风量的计算和洁净室换气次数详细说明足够的通风换气量是为了稀释和排除室内污染空气，根据不同的洁净度要求，当洁净室净高较高时，适当增加换气次数。

其中，100万级洁净室的通风量是按高中效净化系统考虑[7]，其余均按高效净化系统考虑;当10万级洁净室高效过滤器集中布置在机房或系统末端采用亚高效过滤器时，可适当提高换气次数10-20%。

对于上述通风量推荐数值笔者认为:单向流洁净室通过房间截面风速偏低，乱流型洁净室是有较充分安全系数的推荐值。

垂直单向流≥0.25m/s，水平单向流≥0.35m/s，在空态或静态下检测洁净度，虽然能达到要求，但抗污染能力较差，一旦室内进入工作状态，洁净度就可能达不到要求，这类实例已不属于个别;同时，我国通风机系列中尚未有较适合净化系统用的风机，一般设计者又往往对系统空气阻力未作准确计算，或未注意到所选用的风机是否处于特性曲线上比较有利的工作点，使得系统在投入运行后不久，风量或风速就达不到设计值。

美国联邦标准(FS209A~B)在1987年10月27日之前一直这样规定:单向流洁净室通过洁净室截面的气流速度通常保持在9Oft/min(0.45m/s)，在整个房间无干扰的条件下，其速度不均匀度在士20%以内，气流速度任何明显的下降都会增加自净时间和工作位置之间污染影响的可能性(1987年10月FS209C颁布之后对含尘浓度以外的所有参数指标均未作规定)。

为此，笔者认为宜适当提高目前国内对单向流速度的设计值，我们单位在实际工程中照此做了，效果还是比较好的。

乱流型洁净室是有较充分安全系数的推荐值，但许多设计者仍不放心，在做具体设计时将10万级洁净室通风量加大到20~25次/h，1万级加大到30~40次/h，1000级加大到60~70次/h，这样做不仅加大了设备容量、加大了初投资，也增加了日后维护管理费用，实际上也没有必要这样做。

洁净室允许人员计算第一篇：洁净室允许人员计算假设一间100立方米的C级洁净室的换气次数是20次每小时。

这洁净室允许的人数可以从送风量, 洁净室内人体散发浮游菌数和C级洁净室的浮游菌数限度计算出来。

1.洁净室送风量房间的容积 x换气次数 = 100 x 20/60 = 33.33 m3/分钟2.洁净室内人体散发浮游菌数根据书内的实验数据, 洁净室内人体散发浮游菌数的平均值约700 cfu/人/分钟。

(参照 A)3.C级洁净室的浮游菌数限度为100 cfu/m3(参照B)4.一人一立方米的散发浮游菌数= 700 ÷ 33.33 = 21 cfu5.C级洁净室允许的人数= 100 ÷ 21 = 5所以一间100立方米的C级洁净室最多可容纳5人。

使用上述的方法, 只需知道两个变量的数值(房间的容积和换气次数)就能计算出该级洁净室允许的人数。

换气次数的作用是保证有足够进行稀释浮游菌数的干净气流。

第二篇：洁净室市场预测《洁净室市场预测》一、市场方位年前，江泽民同志时任电子工业部部长时，在《洁净技术》创刊词中曾高瞻远瞩地指出：洁净技术是一个新的科学技术领域，是一门跨专业、跨部门、跨学科的综合性的新兴分支学科。

它即与很多行业、很多学科有着千丝万缕的联系，又有自己独特的特点。

我们必须善于借鉴、吸收各个行业、各个学科的已有成果、经验和长处。

善于根据自己的特点，充分发挥和积极调动各方面的科学技术人员的作用。

努力创新，努力发展我国自己的洁净科学，不断提高洁净技术水平，为我国四化建设作出应有的贡献。

我国洁净技术主要应用领域：电子、制药、生物工程、医疗卫生、食品、化妆品和军工。

（一）纵观中国电子信息产业，会发现中国洁净室技术发展三步曲：1.伴随彩电发展史，实现中国洁净技术的大普及；“彩管”产业，使中国洁净室技术实现大普及。

从 80 年代初，先后经过 15 年的努力，中国建成“咸阳彩虹”、“北京松下”、“上海永新”、“南京华飞”、深圳“赛格日立”、东莞“福地”、“佛山彩管"、“长沙－LG 曙光”、“上海索尼”、“天津三星”、“深圳三星”、福州“华映光电”共 12 个彩色显像管CPT 和彩色显示管 CDT 生产基地。

快速计算洁净室正压送风量方法你想成为一个有效率的洁净室工程师吗？现在为你介绍一种快速的计算洁净室风量的方法，如果有什么不明白可以联系我们的洁净室专家，联系电话400-7797-988。

那么对于那些从事洁净室建造的工程师们而言，是否有更为快速和简单的计算方法？在过去的30年里，洁净室技术经历了快速的发展，在汽车工业，微系统技术，生物技术，表面技术，制药医疗，半导体工业等许多工业分支中，都已开发出了适合自己的洁净室技术。

无论何种洁净室技术，都有些基本的原则和要求是大家所必须都要遵循的，比如说正压控制。

所有的洁净室，可以有很多不同的标准和要求，但是如果没有正压，那么一切室内环境标准和要求都没有存在的基础。

洁净室建造项目中，基本上工程师们都在靠经验估算，并没有比较准确而且又简单的洁净室正压风量计算方法。

简单快速的正压送风量计算法一个密闭良好的洁净室，在使用过程中，主要的漏风途径有以下四种：门、窗缝隙的漏风；开门时的漏风；风淋室、传递窗的漏风；室内工艺排风。

1、缝隙漏风量计算计算方法一：v=1.29(△P)1/2△V=S*v△P：洁净室内外压力差（Pa）v：从缝隙处流过的风速(m/s)S：缝隙面积（m2）V：通过缝隙的泄漏风量（m3/h）例：假设条件：房间正压20pa，门缝长度3.6m，窗缝长度 40m，假设缝隙宽度0.01m门缝隙面积S1=0.01*3.6=0.072m2，窗缝隙面积S2=0.002*40=0.08m2泄漏风量V=s*v=(S1+S2)*3600*1.29*(△P)1/2=(0.072+0.08)*3600*1.29*(20) 1/2=3157m3/hr计算方法二：压差法计算方式：L=0.827×A×（ΔP）1/2×1.25=1.03375×A×（ΔP）1/2式中 L—正压漏风量(m3/s)；0.827—漏风系数；A—总有效漏风面积(m2)；ΔP—压力差(Pa)；1.25—不严密处附加系数2、开门的泄漏风量假设条件：房间正压ΔP=20Pa，门面积S3=0.9*2.00=1.8m2，风速v=1.29(△P)1/2=5.77m/s, 开启次数n=1次/hr，开启时间t=5s泄漏风量Q=S3*v*t*n=1.8*5.77*5*1*=51.93 m3/h每小时开一次门，开5秒，泄漏空气量51.93 m3/h3、风淋室与传递窗的空气泄漏量假设条件：风淋室体积15m3，密闭无缝隙开闭顺序为(1)开→ (1)关→ (2)开→ (2)关，如图1风淋室开闭顺序图图1 风淋室开闭顺序图。

净化工程洁净空调设计计算的一般步骤净化工程洁净空调设计计算的一般步骤1)根据工艺要求确定净化工程厂房的洁净度等级，选择气流流型，并决定采用全室空气净化还是局部空气净化。

相对来说，非单向流和局部空气净化投资较小，应尽量避免采用全室空气净化。

设置空气净化范围的原则。

a、净化工作台全室空气净化是采用集中净化空调系统在整个房间内造成具有相同的洁净度环境的净化处理方式，这种方式适用于工艺设备高大，数量多，且室内要求相同洁净度的场所。

全室空气净化投资大、运行管理复杂、建设周期长，因此采用时必须谨慎，应尽量避免采用。

b、局部空气净化是采用净化空调器或局部净化设备（如洁净工作台、棚式垂直层流单元、层流罩等），在一般空调环境中造成局部区域具有一定洁净度的环境的净化处理方式。

这种方式适用于生产批量较小或利用原有厂房进行技术改造的场合。

c、采用全室净化与局部净化相结合的净化处理方式，既能保证室内具有一定的洁净度，又能在局部区域实现高洁净度环境，从而达到满足生产对高洁净度环境的要求和节约能源的双重目的。

2）计算新风量，取下列两项中的大者：a、补偿净化厂房内排风量和保持室内正压值所需新鲜空气量之和。

b、保证供给净化无尘车间内的新鲜空气量不小于40m3/（h·人）3）计算洁净厂房的冷、热和湿负荷。

4）计算净化无尘车间内的送风量，取下列三项中的最大值；a、为保证净化工程空气洁净度等级的送风量。

b、根据冷、热和湿负荷计算确定的送风量c、向洁净厂房内供给的新风量。

5）根据送风量、冷热负荷和选择的气流组织形式，计算气流组织各参数。

6）确定空气加热、冷却、加湿、减湿等处理方案及回风方式（一次或二次回风）7）根据工艺要求或气流组织计算时确定的送风温差及净化工作台内外计算参数，计算空调器处理风量及洁净工程循环风量。

8）计算总的冷、热负荷，选择空气处理设备。

9）校核净化工程内的微粒浓度和细菌浓度。
