【精品试卷】人教版高中物理选修3-2上学期期中考试复习专用试卷

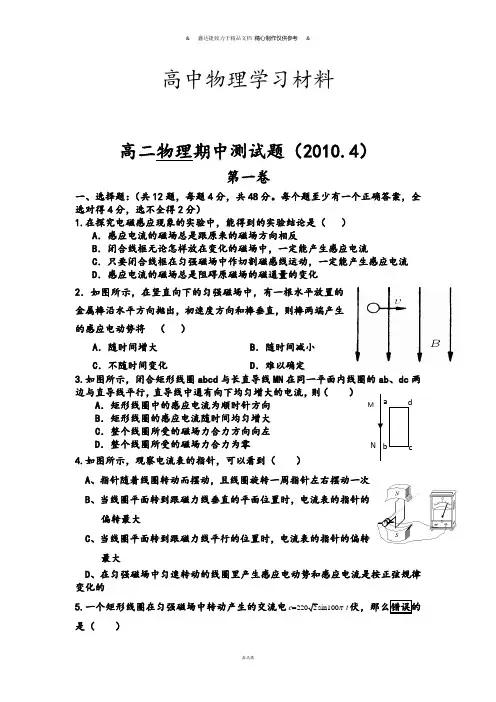

高中物理学习材料高二物理期中测试题（2010.4） 第一卷一、选择题：（共12题，每题4分，共48分。

每个题至少有一个正确答案，全选对得4分，选不全得2分）1.在探究电磁感应现象的实验中，能得到的实验结论是（ ）A ．感应电流的磁场总是跟原来的磁场方向相反B ．闭合线框无论怎样放在变化的磁场中，一定能产生感应电流C ．只要闭合线框在匀强磁场中作切割磁感线运动，一定能产生感应电流D ．感应电流的磁场总是阻碍原磁场的磁通量的变化2．如图所示，在竖直向下的匀强磁场中，有一根水平放置的金属棒沿水平方向抛出，初速度方向和棒垂直，则棒两端产生的感应电动势将 （ ）A ．随时间增大B ．随时间减小C ．不随时间变化D ．难以确定3.如图所示，闭合矩形线圈abcd 与长直导线MN 在同一平面内线圈的ab 、dc 两边与直导线平行，直导线中通有向下均匀增大的电流，则（ ）A ．矩形线圈中的感应电流为顺时针方向B ．矩形线圈的感应电流随时间均匀增大C ．整个线圈所受的磁场力合力方向向左D ．整个线圈所受的磁场力合力为零 4.如图所示，观察电流表的指针，可以看到（ ）A 、指针随着线圈转动而摆动，且线圈旋转一周指针左右摆动一次B 、当线圈平面转到跟磁力线垂直的平面位置时，电流表的指针的偏转最大C 、当线圈平面转到跟磁力线平行的位置时，电流表的指针的偏转最大 D 、在匀强磁场中匀速转动的线圈里产生感应电动势和感应电流是按正弦规律变化的5.一个矩形线圈在匀强磁场中转动产生的交流电2202sin100 e t π=伏，那么错误的是（ ）a db cM NA 、频率是50赫兹B 、当t = 0时，线圈平面恰好与中性面重合C 、当t =1/200秒时，e 有最大值D 、有效值为2202伏特 6.右图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（ ）A ．25 AB ．5AC 、25.3 AD ．3.5A7.穿过闭合回路的磁通量Φ随时间t 变化的图像分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是（ ）A ．图甲中回路产生的感应电动势恒定不变B ．图乙中回路产生的感应电动势一直在变大C ．图丙中回路在0～t 0时间内产生的感应电动势大于在t 0～2t 0时间内产生的感应电动势D ．图丁中回路产生的感应电动势可能恒定不变8.如图所示，两块水平放置的平行金属板间距为d ；定值电阻的阻值为R ，竖直放置的线圈匝数为n ，绕制线圈的导线的电阻也为R ，其它导线的电阻忽略不计，竖直向上的磁场B 穿过线圈，在两极板中一个质量为m 、电荷量为q 的带正电的油滴恰好处于静止状态，则磁场B 的变化情况是（ ）A ．均匀减小，在线圈中的磁通量变化率的大小为2mgd/nqB ．均匀减小，在线圈中的磁通量变化率的大小为mgd/nqC ．均匀增大，在线圈中的磁通量变化率的大小为2mgd/nqD ．均匀增大，在线圈中的磁通量变化率的大小为mgd/nq9.如图所示。

高中同步测试卷(九)期中测试卷(时间：90分钟，满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分．在每小题给出的四个选项中，只有一个选项正确．)1．科学家探索自然界的奥秘，要付出艰辛的努力.19世纪，英国科学家法拉第经过10年坚持不懈的努力，发现了电磁感应现象．下图中可用于研究电磁感应现象的实验是()2.如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是()A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引D．因电源正、负极未知，无法具体判断3.如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h处，由静止开始下落，最后落在水平地面上．磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触．若不计空气阻力，重力加速度为g，下列说法中正确的是()A．在磁铁下落的整个过程中，圆环中的感应电流方向先逆时针后顺时针(从上向下看圆环)B．磁铁在整个下落过程中，所受线圈对它的作用力先竖直向上后竖直向下C．磁铁在整个下落过程中，它的机械能不变D．磁铁落地时的速率一定等于2gh4．如图甲所示，一个电阻为R，面积为S的矩形导线框abcd，水平放置在匀强磁场中，磁场的磁感应强度为B，方向与ad边垂直并与线框平面成45°角，o、o′分别是ab和cd边的中点．现将线框右半边obco′绕oo′逆时针转动90°到图乙所示位置．在这一过程中，导线中通过的电荷量是()A.2BS2RB.2BSRC.BS RD ．05.如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为E ；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为E ′.则E ′E等于( )A.12B.22C ．1D. 26.如图，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表A 的示数为1.0 A 7．如图中A 是一底边宽为L 的闭合线框，其电阻为R .现使线框以恒定的速度v 沿x 轴向右运动，并穿过图中所示的宽度为d 的匀强磁场区域，已知L <d ，且在运动过程中线框平面始终与磁场方向垂直．若以x 轴正方向作为力的正方向，线框从图中所示位置开始运动的时刻作为时间的零点，则在下列所示的图象中，可能正确反映上述过程中磁场对线框的作用力F 随时间t 变化情况的是( )二、多项选择题(本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，有多个选项符合题意．)8．单匝矩形线圈abcd 放在匀强磁场中，如图所示，ab ＝dc ＝l 1，ad ＝bc ＝l 2，从图示位置起以角速度ω绕不同转轴匀速转动，则( )A ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωtB ．以O 1O 1′为转轴时，感应电动势e ＝Bl 1l 2ωsin ωtC ．以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωcos ωtD ．以OO ′为转轴或以ab 为转轴时，感应电动势e ＝Bl 1l 2ωsin ⎝⎛⎭⎫ωt ＋π2 9.1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是( )A ．圆盘上产生了感应电动势B ．圆盘内的涡电流产生的磁场导致磁针转动C ．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D ．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动 10．如图所示的甲、乙两个电路，电感线圈的自感系数足够大，且直流电阻非常小但不可忽略，闭合开关S ，待电路达到稳定后，灯泡均能发光．现将开关S 断开，这两个电路中灯泡亮度的变化情况可能是( )A ．甲电路中灯泡将渐渐变暗B ．甲电路中灯泡将先变得更亮，然后渐渐变暗C ．乙电路中灯泡将渐渐变暗D ．乙电路中灯泡将先变得更亮，然后渐渐变暗11.如图所示，相距为L 的两条足够长的光滑平行金属导轨与水平面的夹角为θ，上端接有定值电阻R ，匀强磁场垂直于导轨平面，磁感应强度为B .将质量为m 的导体棒由静止释放，当速度达到v 时开始匀速运动，此时对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒为P ，导体棒最终以2v 的速度匀速运动．导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g .下列选项正确的是( )A ．P ＝2mg v sin θB ．P ＝3mg v sin θC ．当导体棒速度达到v 2时加速度大小为g2sin θD ．在速度达到2v 以后匀速运动的过程中，R 上产生的焦耳热等于拉力所做的功 12．如图是法拉第做成的世界上第一台发电机模型的原理图．将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中a 、b 导线与铜盘的中轴线处在同一竖直平面内；转动铜盘，就可以使闭合电路获得电流．若图中铜盘半径为L ，匀强磁场的磁感应强度为B ，回路总电阻为R ，从上往下看逆时针匀速转动铜盘的角速度为ω.则下列说法正确的是( )A ．回路中有大小和方向周期性变化的电流B ．回路中电流大小恒定，且等于BL 2ω2RC ．回路中电流方向不变，且从b 导线流进灯泡，再从a 导线流向旋转铜盘D ．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动铜盘，灯泡中也会有电流流过题号 1 2 3 4 5 6 7 8 9 10 11 12 答案演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(10分)如图所示，半径为a 的圆形区域内有匀强磁场，磁感应强度B ＝0.2 T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心放置，磁场与环面垂直，其中a ＝0.4 m ，b ＝0.6 m ，金属环上分别接有灯L 1、L 2，一金属棒MN 与金属环接触良好，棒与环的电阻均不计．(1)若棒以5 m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径的瞬间，MN 中的感应电动势；(2)撤去中间的金属棒MN ，将右边的半圆环以OO ′为轴向上翻转90°，若此后磁场随时间均匀变化，其变化率为ΔB Δt ＝4πT/s ，求此时的感应电动势．14.(10分)如图所示，单匝矩形线框面积为S ，电阻为R ，处于水平方向匀强磁场中，磁感应强度为B .线框可以绕着AB 边以角速度ω匀速运动，当线框转至如图位置时为计时起点，求：(1)线框中感应电流的瞬时值表达式；(2)当线框从此位置开始转过90°的过程中，通过线框的电量q ； (3)一个周期内线框中产生的热量Q .15．(10分)如图所示，两光滑金属导轨，间距d ＝0.2 m ，在桌面上的部分是水平的，处在磁感应强度B ＝0.1 T 、方向竖直向下的有界磁场中，电阻R ＝3 Ω，桌面高H ＝0.8 m ，金属杆ab 的质量m ＝0.2 kg 、电阻r ＝1 Ω，在导轨上距桌面h ＝0.2 m 高处由静止释放，落地点距桌面左边缘的水平距离s ＝0.4 m ，g ＝10 m/s 2，求：(1)金属杆刚进入磁场时，R 上的电流大小； (2)整个过程中R 放出的热量．16．(12分)水平面上两根足够长的金属导轨平行固定放置，间距为L ，一端通过导线与阻值为R 的电阻连接；导轨上放一质量为m 的金属杆(如图甲所示)，金属杆与导轨的电阻忽略不计；匀强磁场垂直水平面向里，用与导轨平行的恒定拉力F 作用在金属杆上，杆最终将做匀速运动．当改变拉力的大小时，相对应的匀速运动速度v 也会变化，v 和F 的关系如图乙所示(重力加速度g 取10 m/s 2)．问：(1)金属杆在做匀速运动之前做什么运动？(2)若m＝0.5 kg，L＝0.5 m，R＝0.5 Ω，则磁感应强度B为多大？(3)由v－F图线的截距可求得什么物理量？其值为多少？参考答案与解析1．[导学号26020129]【解析】选C.A是研究磁场对电流存在力的作用，B是研究电流的磁效应，C是研究电磁感应现象，D是研究欧姆定律，故选C.2．[导学号26020130]【解析】选A.在电键S接通的瞬间，通电螺线管产生磁场，穿过铜环的磁通量增大产生感应电流，感应电流产生的新磁场与原磁场方向相反，相互排斥，故选A.3．[导学号26020131]【解析】选A.当条形磁铁靠近圆环时，穿过圆环的磁通量增加，根据楞次定律可判断圆环中感应电流的方向为逆时针，当条形磁铁远离圆环时，穿过圆环的磁通量减小，根据楞次定律可判断圆环中感应电流的方向为顺时针，A正确；根据楞次定律的推论“来拒去留”原则，可判断磁铁在整个下落过程中，所受圆环对它的作用力始终竖直向上，B错误；磁铁在整个下落过程中，由于受到磁场力的作用，磁铁的机械能不守恒，C 错误；若磁铁从高度h处做自由落体运动，其落地时的速度为v＝2gh，但磁铁穿过圆环的过程中要产生一部分电热，根据能量守恒定律可知，其落地速度一定小于2gh，D错误．4．[导学号26020132]【解析】选A.对线框的右半边(obco′)未旋转时整个回路的磁通量Φ1＝BS sin 45°＝22BS；对线框的右半边(obco′)旋转90°后，穿进跟穿出的磁通量相等，如图，整个回路的磁通量Φ2＝0.ΔΦ＝Φ1－Φ2＝22BS.根据公式q ＝It ＝ΔΦΔtR Δt ＝2BS2R .故选A.5．[导学号26020133] 【解析】选B.设金属棒的长度为L .左侧的金属棒有效切割长度为L ，垂直切割磁感线，产生的感应电动势为E ＝BL v 右侧的金属棒有效切割长度为22L ，垂直切割磁感线，产生的感应电动势为 E ′＝22BL v 则E ′E ＝22. 6．[导学号26020134] 【解析】选D.因e ＝102sin 10πt (V)，故ω＝10π rad/s ，f ＝ω2π＝5 Hz ，选项A 错误；E m ＝10 2 V ，故其有效值E ＝E m2＝10 V ，选项B 错误；交流电表的示数及功率的计算均要用有效值，因此电路中A 表的示数I ＝ER ＋r ＝1.0 A ，选项D 正确；外接电阻R 所消耗功率为P ＝I 2R ＝1.02×9.0 W ＝9 W ，选项C 错误．7．[导学号26020135] 【解析】选D.根据楞次定律知，磁场对线框的作用力F 始终阻碍线框与磁场间的相对运动，只有D 正确．8．[导学号26020136] 【解析】选CD.图示时刻感应电动势最大为Bl 1l 2ω，以OO ′为转轴时，感应电动势e ＝Bl 1l 2ωcos ωt ，A 错误C 正确；以O 1O 1′为转轴时，磁通量的变化率始终为零，感应电动势为零，B 错误；由数学知识知以OO ′为转轴或以ab 为转轴时，感应电动势e ＝Bl 1l 2ωsin ⎝⎛⎭⎫ωt ＋π2，D 正确，故选CD. 9．[导学号26020137] 【解析】选AB.A.当圆盘转动时，圆盘的半径切割磁针产生的磁场的磁感线，产生感应电动势，选项A 正确；B.如图所示，铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流，根据楞次定律，感应电流阻碍其相对运动，但抗拒不了相对运动，故磁针会随圆盘一起转动，但略有滞后，选项B 正确；C.在圆盘转动过程中，磁针的磁场穿过整个圆盘的磁通量始终为零，选项C 错误；D.圆盘中的自由电子随圆盘一起运动形成的电流的磁场方向沿圆盘轴线方向，会使磁针沿轴线方向偏转，选项D 错误．10．[导学号26020138] 【解析】选AD.在题图甲的电路中，断开开关前，灯泡中的电流与线圈L 中的电流相同；断开开关后，灯泡、线圈L 、电阻R 构成闭合电路，自感电流将使灯泡继续亮一会儿，但自感电流只能在灯泡原有电流的基础上减小，所以灯泡中的电流不会比断开开关前大，即灯泡的亮度不会比断开前更亮，所以A 正确，B 错误．在题图乙的电路中，断开开关前，线圈L 中的电流比灯泡中的电流大，断开开关后，线圈L 中的自感电流通过灯泡，该电流大于灯泡中原有的电流，故灯泡将比原来更亮；又由于自感不能阻止电流的减小，最终自感电流还是要减为零，故灯泡将逐渐变暗直至熄灭，所以C 错误，D正确．11．[导学号26020139] 【解析】选AC.当导体棒速度达到v 时开始匀速运动，有B 2L 2vR ＝mg sin θ.当导体棒以速度2v 匀速运动，有B 2L 22vR ＝mg sin θ＋F ，可得F ＝mg sin θ，故F 的功率为2mg v sin θ.当导体棒速度达到v 2时，有mg sin θ－B 2L 2v 2R ＝ma ，可得a ＝g2sin θ.当导体棒以2v 的速度匀速运动时，根据能量守恒定律，重力和拉力所做的功之和等于R 上产生的焦耳热，故选AC.12．[导学号26020140] 【解析】选BC.把铜盘看做若干条由中心指向边缘的铜棒组合而成，当铜盘转动时，每根铜棒都在切割磁感线，相当于电源，由右手定则知，中心为电源正极，盘边缘为负极，若干个相同的电源并联对外供电，电流方向由b 经灯泡再从a 流回铜盘，方向不变，A 错，C 对．回路中感应电动势为BL 2ω2，所以电流为BL 2ω2R ，B 对．当铜盘不动，磁场按正弦规律变化时，铜盘中形成涡流，但没有电流通过灯泡，D 错．本题选BC.13．[导学号26020141] 【解析】(1)若棒以5 m/s 的速率在环上向右匀速滑动，棒滑过圆环直径的瞬间产生的感应电动势：E 1＝B ·2a ·v ＝0.2×0.8×5 V ＝0.8 V ． (5分) (2)磁场随时间均匀变化，此时感应电动势为：E 2＝ΔΦΔt ＝S ΔB Δt ＝12πa 2·ΔBΔt ＝0.32 V ． (5分)【答案】(1)0.8 V (2)0.32 V14．[导学号26020142] 【解析】(1)线框转动产生的电动势的最大值： E m ＝nBSω(n ＝1)(1分) 电动势的瞬时值e ＝E m cos ωt ＝BSωcos ωt (1分) 电流的瞬时值：i ＝e R ＝BSωR cos ωt .(1分) (2)q ＝I Δt(1分) 由欧姆定律：I ＝ER(1分) E ＝n ΔΦΔt ＝BS Δt(1分) 解得：q ＝BSR .(1分) (3)电流的有效值：I ＝I m 2＝BSω2R(1分)由焦耳定律：Q ＝I 2RT ＝⎝⎛⎭⎫BSω2R 2·R ·2πω＝πωB 2S 2R .(2分)【答案】(1)i ＝BSωR cos ωt (2)BS R (3)πωB 2S 2R15．[导学号26020143] 【解析】(1)设ab 杆刚进入磁场的瞬时速度为v ，由机械能守恒定律得mgh ＝12m v 2，v ＝2gh ＝2 m/s(2分)此时感应电动势E ＝Bd v ＝0.1×0.2×2 V ＝0.04 V (1分) I ＝E R ＋r ＝0.043＋1A ＝0.01 A ． (1分) (2)设金属杆做平抛运动的初速度为v ′，则有 s ＝v ′2Hg，v ′＝s2H g＝1 m/s (2分)由能量守恒定律有 Q ＝mgh －12m v ′2＝⎝⎛⎭⎫0.2×10×0.2－12×0.2×12 J ＝0.3 J (2分)故R 放出的热量Q R ＝Q R ＋r ·R ＝0.33＋1×3 J ＝0.225 J ．(2分) 【答案】(1)0.01 A (2)0.225 J16．[导学号26020144] 【解析】(1)变速运动(或变加速运动或加速度减小的加速运动或加速运动)(2分) (2)感应电动势：E ＝BL v (1分) 感应电流：I ＝E R(1分) 安培力：F 安＝BIL ＝B 2L 2vR(1分) 由题图乙中图线可知金属杆受拉力、安培力和阻力的作用，匀速运动时合力为零．故 F ＝B 2L 2v R＋F f ，(1分) v ＝R （F －F f ）B 2L 2＝R B 2L 2F －R F f B 2L 2(1分) 由题图乙中图线可知直线的斜率为k ＝2 (1分) 得B ＝RkL 2＝1 T ． (1分)(3)由图线的截距可以求得金属杆受到的阻力F f，F f＝2 N (1分) 若金属杆受到的阻力仅为滑动摩擦力，由截距可求得动摩擦因数μ＝0.4. (2分) 【答案】(1)见解析(2)1 T(3)见解析。

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

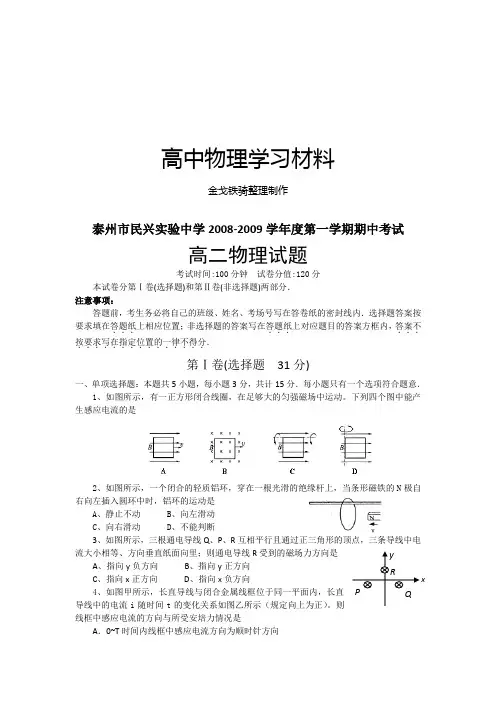

高中物理学习材料金戈铁骑整理制作泰州市民兴实验中学2008-2009学年度第一学期期中考试高二物理试题考试时间:100分钟试卷分值:120分本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．注意事项：答题前，考生务必将自己的班级、姓名、考场号写在答卷纸的密封线内．选择题答案按要求填在答题纸．．．上相应位置；非选择题的答案写在答题纸．．．上对应题目的答案方框内，答案不．．．按要求写在指定位置的一律不得分．．．．．．．．．．．．．．．．第Ⅰ卷(选择题31分)一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1、如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

下列四个图中能产生感应电流的是2、如图所示，一个闭合的轻质铝环，穿在一根光滑的绝缘杆上，当条形磁铁的N极自右向左插入圆环中时，铝环的运动是A、静止不动B、向左滑动C、向右滑动D、不能判断3、如图所示，三根通电导线Q、P、R互相平行且通过正三角形的顶点，三条导线中电流大小相等、方向垂直纸面向里；则通电导线R受到的磁场力方向是A、指向y负方向B、指向y正方向C、指向x正方向D、指向x负方向4、如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示（规定向上为正）。

则线框中感应电流的方向与所受安培力情况是A．0~T时间内线框中感应电流方向为顺时针方向xyP QRB ．0~T 时间内线框中感应电流方向为先顺时针方向后逆时针方向C ．0~T 时间内线框受安培力的合力向左D ．0~2T时间内线框受安培力的合力向右，T T ~2时间内线框受安培力的合力向左5、如图所示，A 是长直密绕通电螺线管．小线圈B 与电流表连接，并沿A 的轴线Ox 从O 点自左向右匀速穿过螺线管A 。

能正确反映通过电流表中电流I 随x 变化规律的是二、多项选择题：本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．关于电场和磁场，下列说法正确的是A ．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱B ．电场线和磁感线是可以形象描述场强弱和方向的客观存在的曲线C ．磁感线和电场线一样都是闭合的曲线D ．磁体之间的相互作用是通过磁场发生的，磁场和电场一样，都是客观存在的物质 7、如果运动电荷除受磁场力外，不受其他任何力的作用，则带电粒子在磁场中做下列运动可能成立的是A ．匀速直线运动B ．变速直线运动C ．匀变速曲线运动D ．速率不变的曲线运动 8、图为演示自感现象实验的电路，实验时先闭合开关S ，稳定后设通过线圈L 的电流为I 1，通过小灯泡E 的电流为I 2，小灯泡处于正常发光状态，迅速断开开关S ，则可观察到灯泡E 闪亮一下后熄灭，在灯泡E 闪亮短暂过程中，下列说法正确的是A 、线圈L 中电流I 1逐渐减为零。
