火灾报警控制器的技术参数及工作原理

  • 格式：doc
  • 大小：271.50 KB
  • 文档页数：4

火灾报警控制器的技术参数及工作原理
报警控制器主要技术参数如下。

(1)总容且
总容量即报警器控制器最大报警点(地址编码的地址数址)的数量，包括火灾探测器、消火栓启动按钮开关、手动报警按钮开关、输出/输人模块和总线控制模块等地址点。

一般关系为:总容量=回路
数X回路容量。

(2)回路容量
回路容量即每个报警回路的最大报警点(地址编码点)的数量。

.
(3)回路数
报警总线的回路数量，即控制器愉出报警回路的数量。

(4)显示容量
显示容量指可配置或连接火灾显示盘的数量。

(5)联动容量
联动容量即多线控制联动点的最大控制数量。

(6)联网容量
联网容量即火灾报警控制器可以联网构成报警控制局域网系统的控制器的数。

(7)显示形式
火灾控制器显示屏形式一般有数码管显示屏、液晶显示屏、荧光屏显示屏等，主要用于显示系统编程和系统运行的状态和信息。

同时还可通过输出接口外接数据显示装置。

如JB-QG-LD128E II型火灾报警控制器（联动型）
产品介绍：
1.为区域型火灾报警控制器（联动型）
2.外形尺寸为640mm×480mm×1900mm；外壳材质为金属。

3.具有火灾报警历史事件和信息记录功能。

4.可以改变与其连接的火灾探测器的响应阈值。

5.设置7组直接控制输出。

6.具有控制输出延时功能。

7.具有屏蔽功能，能屏蔽部位、火灾声光警报器。

8.具有监管功能。

9.通过软件实现控制功能。

10.采用总线通讯方式。

11.具有8个回路，每个回路256个地址点。

12.主控制芯片型号为W77E058A40PL。

13.采用液晶显示器显示信息。

14.备用电池为 12V 38Ah 2节铅酸电池。

15.可配接的产品有：北京利达华信电子有限公司生产的
JTY-GM-LD3000EN型点型光电感烟火灾探测器、JTW-ZDM-LD3300EN 型点型感温火灾探测器、JTF-GCF/LD3200型复合式点型感烟感温火
灾探测器、LD128E(T)型火灾显示盘、J-SAP-M-LD2000E-A型手动火灾报警按钮型、LD2001EN型消火栓按钮、LD4400E-1型、LD6800E-1型模块。

功能:
★采用无主从方式的对等网络架构设计，每台控制器可显示网络内所有设备工作情况，可实现多机冗余备份，一台控制器发生故障可由其他控制器接管。

★超大规模的单机容量:4一64回路，300一16384个地址点。

可带手动盘32块。

★具有CANBus接口，可通过LD6900系列通讯模块(CANBus、RS232, RS485、以太网、电话线、GPRS)与其他设备联网。

★用基于ARM平台的RISC嵌入式CPU，具有功耗低,处理速度快，稳定运行等特点。

★采用实时抢战多任务嵌入式操作系统，响应时间快。

★英文显示灵活切换，满足产品国际化的要求。

★采用模块化电源设计，减低单路电源负载，提高主机整体性能。

★采用24位真彩12.1英寸液晶屏，丰富的图形功能，可显示平面图和曲线图，指示灯指示关键状态。

★采用方便灵活的触摸屏操作，还可外扩鼠标及键盘进行操作。

★具有黑匣子功能，存贮1000条火警记录，
1000条故障记录，1000条请求记录，1000条启动记录，1000条反馈记录，1000条人员操作记录，1000条监管报警记录。

★配合总线设备自动编号;报警阈值设定灵活。

具有监管报警功能，可监测现场漏电电流的报警信息，并可实现自动控制漏电断电。

★具有回路短路保护、电源短路保护功能。

外形与结构尺寸图：如下
布线要求:
★机内端子配线:所有引入线均剥开1cm，挂锡或用接线卡后接入端子。

★二总线:宜选用截面积不小于1.0mm2阻燃双色双绞软铜线《ZR-RVS2 x 1.0mm2)或选用截面积不小于1.0 mm2的阻燃铜芯电
缆(ZR-KW2 x 1.0mm2 ),耐压募250V。

连接导线的长度应以总电阻<500为限，否则应考虑增大导线截面积，或加装总线中继器(不宜采用平行线)o
★DC24V电源总线:宜选用截面积不小于1.5 mm2阻燃双色双绞软铜线(Z日一RVS2 x 1.5mm2)或选用截面积不小干1.5 mm2的阻
燃铜芯电缆(ZR-KW2 x 1.5mm2)，耐压)250V。

电源线总压降鉴3V，否则应考虑增大导线截面积。

★穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。

★通讯线采用两芯屏蔽电缆或一对双绞线，单芯线径〕1.0 mm2,
★电缆竖井《沟)内的布线要求:信号二总线在电缆竖井《沟)也应单独穿管或在金
属线槽内敷设。

要求尽量远离动力、照明等强电及视频线，其平行间距应大于500 mm。

★接头的处理:所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。

配套计算机彩色显示系统CRT:含CR丁软件、图形绘制、电脑硬件、通讯接口硬件。

合集下载

火灾报警控制器工作原理

火灾报警控制器工作原理

火灾报警控制器工作原理
火灾报警控制器是一种用于监测火灾并发出报警信号的设备，它的工作原理可以分为以下几个步骤：
1. 监测环境：火灾报警控制器通过连接多个探测器（如烟感探测器、温度探测器等）来监测火灾可能发生的环境。

这些探测器会实时感知周围环境的变化，并将获取的数据传输给火灾报警控制器。

2. 数据分析：火灾报警控制器会对从探测器中获取到的数据进行分析和处理。

它会根据预先设定的规则和参数对数据进行判定，例如当温度超过一定阈值或者探测器检测到烟雾等异常情况时，控制器会判定为可能发生火灾。

3. 报警信号发出：一旦火灾报警控制器判定为可能发生火灾，它会立即触发报警信号的发出。

通常，报警信号可以通过声光报警器、电话自动拨号器、联动火灾控制设备等方式进行传输。

这些信号可以提醒人员及时采取措施，并通知相关部门进行灭火和救援。

4. 故障检测和维护：火灾报警控制器还具备自检和故障检测功能，可以定期检测各个探测器和报警装置的工作状态。

一旦发现异常情况，如探测器失效或通信故障，控制器会发出故障报警信号，并指示操作人员进行检修和维护。

总的来说，火灾报警控制器通过监测环境、数据分析和报警信
号发出的方式，实现了对火灾的及时监测和报警，保障人员生命财产的安全。

火灾自动报警系统

火灾自动报警系统

火灾自动报警系统一、引言火灾是一种极具破坏性的灾害，对人们的生命财产安全构成严重威胁。

为了及时发现和控制火灾，火灾自动报警系统应运而生。

该系统能够在火灾初期检测到火灾信号，并迅速发出报警，同时联动其他消防设备，有效地提高了火灾防控能力。

本文将对火灾自动报警系统的组成、工作原理、设计要求、安装调试、维护管理以及未来发展趋势等方面进行详细阐述。

二、火灾自动报警系统的组成（一）火灾探测器感烟探测器离子感烟探测器：利用电离室中电离电流的变化来探测火灾烟雾。

当烟雾进入电离室时，会使电离电流减小，从而触发报警。

光电感烟探测器：通过检测烟雾对光的散射或吸收来判断是否发生火灾。

当烟雾进入探测器的检测区域时，会使光的强度发生变化，从而触发报警。

感温探测器定温探测器：当环境温度达到设定的报警温度时，探测器发出报警信号。

差温探测器：当环境温度的变化速率超过设定值时，探测器发出报警信号。

差定温探测器：结合了定温和差温探测器的特点，当环境温度达到设定的报警温度或温度变化速率超过设定值时，探测器发出报警信号。

感光探测器紫外火焰探测器：通过检测火焰中的紫外线来判断是否发生火灾。

红外火焰探测器：通过检测火焰中的红外线来判断是否发生火灾。

可燃气体探测器催化燃烧式可燃气体探测器：利用可燃气体在催化剂的作用下燃烧产生的热量来检测可燃气体的浓度。

半导体式可燃气体探测器：利用半导体材料对可燃气体的吸附和脱附作用来检测可燃气体的浓度。

（二）手动报警按钮手动报警按钮是一种人工触发的报警装置，通常安装在建筑物的走廊、楼梯间、出入口等明显位置。

当人们发现火灾时，可以按下手动报警按钮，向火灾报警控制器发送报警信号。

（三）火灾报警控制器火灾报警控制器是火灾自动报警系统的核心设备，它能够接收火灾探测器和手动报警按钮发送的报警信号，并对信号进行分析处理，判断是否发生火灾。

如果发生火灾，火灾报警控制器将发出声光报警信号，并启动消防联动控制器，实现对自动喷水灭火系统、消火栓系统、防排烟系统等消防设备的联动控制。

JB-QB-CH9800 火灾报警控制器 消防联动控制器 使用说明书

JB-QB-CH9800 火灾报警控制器 消防联动控制器 使用说明书

20210510本说明书中所有带有标识的条款都需要设备使用人员谨慎操作。

警告目录1 概述 (4)1.1 产品特点 (4)1.1.1彩色显示界面 (4)1.1.2 多功能配置选择 (4)1.1.3 配备总线手动控制盘和多线联动控制盘 4 1.1.4操作灵活方便 (4)1.1.5联动矩阵编程 (4)1.1.6火灾声警报与应急广播交替播放 (4)1.2额定使用条件 (4)1.3主要技术指标 (4)2 系统组成及工作原理 (4)2.1 控制器结构及典型配置方式概述 (4)2.2按键及面板设置说明 (5)2.3联动控制盘说明 (5)2.4工作原理 (6)3安装与调试 (6)3.1开箱检查 (6)3.2控制器的安装条件及方式 (6)3.3外部设备检查 (7)3.4开机 (7)3.5现场调试 (8)4一般性用户使用说明 (8)4.1 基本特点 (8)4.2 技术特性与功能 (8)4.2.1开机显示 (8)4.2.2正常监控状态....................................9 4.2.3火警报警状态 (9)4.2.4其他报警状态 (9)4.2.5复位 (9)4.2.6消音 (9)4.2.7设备检查操作 (10)4.2.8信息查询界面 (10)4.2.9帮助界面 (10)4,2,10手动控制 (10)4.2.11自检操作 (10)4.2.12手自动切换 (10)4.2.13声光控制 (10)5控制器编程设置操作 (11)5.1 编程设置操作 (11)5.2 系统设置 (11)5.3 回路信息 (11)5.4 联动关系 (11)5.5 总线盘定义 (11)5.6 多线盘定义 (12)5.7 显示盘定义 (12)5.8 其它设置 (12)5.9 其它操作 (12)6 维修与保养 (13)7 故障分析与排除 (13)8 运输及贮存 (13)9 产品成套 (14)1 概述JB-QB-CH9800（简称CH9800，外形如下图）火灾报警控制器消防联动控制器（简称控制器）是西安西核彩桥实业科技有限公司推出的新一代控制器，为适应工程设计的需要，本控制器兼有联动控制功能，可与西安盛赛尔公司和本公司生产的其它产品配套使用，组成配置灵活的报警联动一体化控制系统。

火灾报警控制器通用技术条件GB4717-93

火灾报警控制器通用技术条件GB4717-93

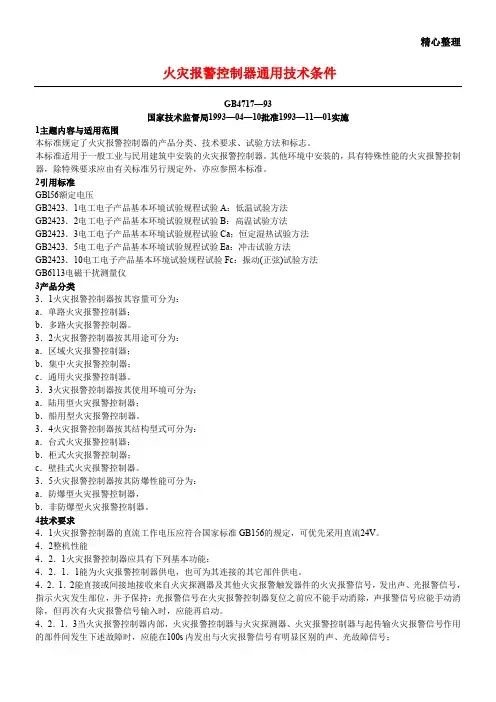

精心整理火灾报警控制器通用技术条件GB4717—93国家技术监督局1993—04—10批准1993—11—01实施1主题内容与适用范围本标准规定了火灾报警控制器的产品分类、技术要求、试验方法和标志。
