浪涌保护器的主要技术参数

浪涌保护器资料B类电源电涌保护器应用范围：JL360-B…, JL360-B/NPE用于低压配电线路第一级防雷及抗电涌保护，保护整幢建筑物所有的用电设备。

一般安装在建筑物输入电源总配电室内的进线配柜上，或楼内单元输入电源的主配电盘上。

型号说明：JL360-B…不带遥信接点JL360-B/NPE 在3＋1组合方式中，用于N与PE之间技术参数：参数/型号Type JL360-B385 JL360-B420 JL360-B/NPE 最大连续运行电压U C385V~/500V- 420V~/560V- 260V~标称放电电流（8/20μs）I n40kA最大放电电流（8/20μs）I max80kA保护级别在In时Up ≤2400V ≤2500V ------前置保险63A ------响应时间t A≤25ns≤100ns指示窗口绿色正常／红色失效接线方式并联工作温区-40℃~+80℃接线规格 2.5mm2~35mm2外壳材料阻燃塑料外壳防护等级IP20尺寸10.8㎝×9㎝×6.7㎝安装支架35mm电气导轨作用及特点：用于将电源线接入等电位系统中，安装于LPZ0A-1界面，用于保护低压装置，抑制电涌。

防止低压设备受到过压干扰的破坏。

具有泄流能力强，低残压等级，快速响应，高绝缘电阻，可与单相、多相进行保护，与下一级过压保护器配合器使用效果更佳，如JL360-C385。

多功能连接端子将电源线连于防雷等电位中，适用于各种供电。

安装说明：●电涌保护器可以固定在35mm电气导轨上；●电涌保护器组合方式与配电系统相关。

常见配电系统，TN-S、TN-C-S宜采用4+0组合方式，TN-C、IT宜采用3+0组合方式，TT宜采用3+1组合方式；●电涌保护器连接线宜采用16mm2或以上铜导线，连接线尽量短、粗、直；●电涌保护器宜采用“V”形接法；●当电源线路额定电流大于63A时，须在电涌保护器前安装63A断路器。

浪涌保护器的主要技术参数
摘要：
1.浪涌保护器的定义和作用
2.浪涌保护器的主要技术参数
3.浪涌保护器的应用场景
4.浪涌保护器的选择和安装注意事项
正文：
浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。

它能够在电气回路或通信线路受到外界干扰而产生尖峰电流或电压时，迅速导通分流，从而避免浪涌对回路其他设备器材造成损害。

浪涌保护器的主要技术参数包括：
1.额定电压：指浪涌保护器正常工作时所能承受的电压范围。

一般而言，浪涌保护器适用于交流50/60HZ，额定电压220V 至380V 的供电系统（或通信系统）。

2.额定放电电流：表示浪涌保护器在瞬间能够承受的最大冲击电流。

常见的额定放电电流有100kA、40kA 等不同规格，适用于不同场景的需求。

3.响应时间：指浪涌保护器从检测到浪涌到启动保护作用的时间。

响应时间越短，保护效果越好。

一般而言，浪涌保护器的响应时间在10/350us 至8/20us 之间。

4.保护级别：根据浪涌保护器对浪涌电流的抑制能力，分为1 级、2 级、
3 级等不同保护级别。

其中，1 级保护级别最高，能够有效抑制100kA 以上的浪涌电流；2 级保护级别次之，能够抑制40kA 至100kA 的浪涌电流；3 级保护级别最低，只能抑制40kA 以下的浪涌电流。

浪涌保护器的应用场景非常广泛，不仅适用于家庭住宅，还广泛应用于第三产业和工业领域的电涌保护。

在选购浪涌保护器时，需根据实际应用场景选择合适的额定电压、额定放电电流和保护级别。

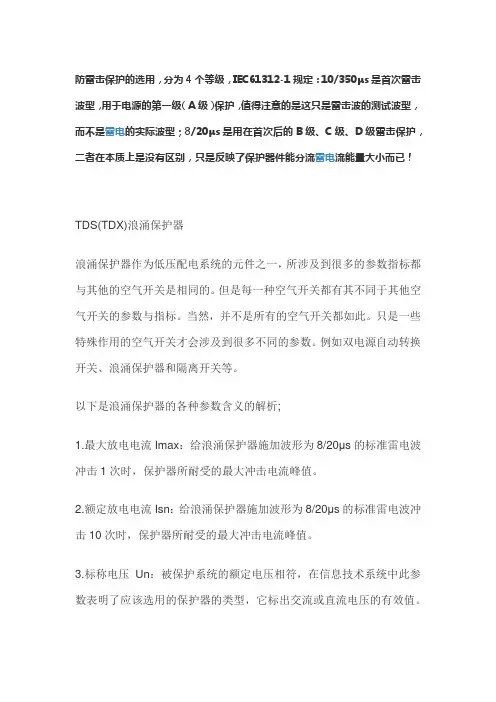

防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！TDS(TDX)浪涌保护器浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。

但是每一种空气开关都有其不同于其他空气开关的参数与指标。

当然，并不是所有的空气开关都如此。

只是一些特殊作用的空气开关才会涉及到很多不同的参数。

例如双电源自动转换开关、浪涌保护器和隔离开关等。

以下是浪涌保护器的各种参数含义的解析;1.最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

2.额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

3.标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

4.电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

5.额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

6.数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。

7.最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

8.漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。

9.最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

浪涌保护器浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。

因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。

在美国，一般家庭和办公环境配线的标准电压是120伏。

如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。

为了澄清这一问题，了解一些有关电压的知识会很有帮助。

电压是一种表示电势能差额的度量单位。

电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。

这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。

因此，您可以将电压看作是电压力的度量单位。

我们稍后将了解到，有各种因素可以引起电压的短暂上升。

●当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰●当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。

如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。

这种效果与向水管施加过大水压十分相似。

如果水压过大，水管将会爆裂。

如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。

实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。

增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

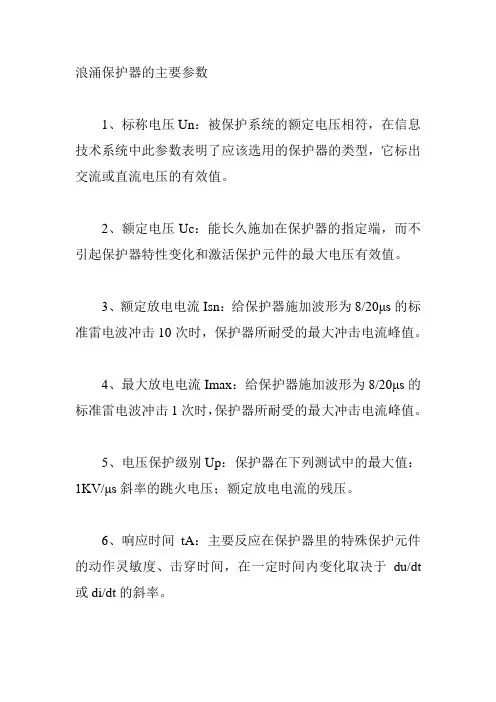

浪涌保护器的主要参数1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt 或di/dt的斜率。

7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。

8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。

9、回波损耗Ar：表示前沿波在保护设备(反射点)被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。

10、最大纵向放电电流：指每线对地施加波形为8/20μs 的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

11、最大横向放电电流：指线与线之间施加波形为8/20μs 的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。

通常称为“系统阻抗”。

13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。

14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。

浪涌保护器参数--SDP1、标称电压Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的电涌保护器的类型,它标出交流或直流电压的有效值。

2、额定电压Uc:能长久施加在电涌保护器的指定端,而不引起保护器特性变化与激活保护元件的最大电压有效值。

3、额定放电电流Isn:给电涌保护器施加波形为8/20μs的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。

4、最大放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时,电涌保护器所耐受的最大冲击电流峰值。

5、电压保护级别Up:电涌保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。

6、响应时间tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于du/dt或di/dt的斜率。

7、数据传输速率Vs:表示在一秒内传输多少比特值,单位:bps;就是数据传输系统中正确选用浪涌保护器的参考值,防雷器的数据传输速率取决于系统的传输方式。

8、插入损耗Ae:在给定频率下电涌保护器插入前与插入后的电压比率。

9、回波损耗Ar:表示前沿波在保护设备(反射点)被反射的比例,就是直接衡量保护设备同系统阻抗就是否兼容的参数。

10、最大纵向放电电流:指每线对地施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。

11、最大横向放电电流:指线与线之间施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。

12、在线阻抗:指在标称电压Un下流经保护器的回路阻抗与感抗的与。

通常称为“系统阻抗”。

13、峰值放电电流:分两种:额定放电电流Isn与最大放电电流Imax。

14、漏电流:指在75或80标称电压Un下流经保护器的直流电流。

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。

它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。

在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。

2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。

在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。

3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。

在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。

4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。

在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。

5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。

在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。

6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。

在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。

7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。

在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。

深圳市安普迅通信技术有限公司是专业的浪涌保护器（防雷器）生产厂商，主要的浪涌保护器（防雷器）系列有：AX电源防雷箱，AM电源防雷模块、AS信号浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。

安普迅系列浪涌保护器技术力量雄厚、生产能力较强，产品经过严格检测把关，价格优惠，受到广大客户的信，安普迅人将再接再励，将安普迅至高的防雷技术和防雷精神推向世界！为了更全面的开拓市场，我公司长期诚征各地代理商、经销商，同时寻各地系统集成商、监控工程商及开关电源生产商合作。

望有此意向的企业和个人与我们联系，我们将提供给您优质的产品和服务!·2004年安普迅通过深圳市科技局高新技术企业认定；·2007年公司通过ISO9001：2000版质量体系认证。

公司本着“精于技术，优于质量”的原则。

始终把产品的质量放在首位，在研发、试验、试制、生产、检验、销售等阶段，严格按照标准进行质量控制；售后服务：·防雷产品通过信息产业部通信产品防雷性能质量监督检测中心的严格检测；·公司配备了完备的售后服务体系，秉承“售前技术优，售后服务优”的服务宗旨，坚持提供优质服务。

·安普迅旗下防雷和监控产品均办理了太平洋责任保险，防雷产品提供五年质保期，为出售的产品和相关系统提供更全面、有力的保障。

复合型电源防雷箱~复合型电源防雷箱适用范围防雷箱配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝等,SPD模块采用电压开关型模块和电压限制型模块(或一体化MOV)组成。

主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处,以保护设备免遭沿电源线路侵入的雷击过电压造成的损害;可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。

·复合型电源防雷箱广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；·建筑物总配电屏，配电柜，配电箱，须安装第一级防雷设施的环境；·无人执守但须安装第一级带遥信指示的防雷设备的环境；需要有第一级防雷失效指示及报警指示及雷电泄放记录环境；·小面积但要求两级电涌保护的环境命名规则产品性能参数及特点性能特点· B+C级保护通流量大，残压极低，响应时间快；·采用最新灭弧技术，彻底避免火灾；；·采用温控保护电路，内置热保护；·自带远程告警干接点，便于远程监控；·配备雷电计数器，准确记录雷击次数；·带有电源状态指示灯，指示浪涌保护器工作状态；·核心元件采用国际知名品牌，性能优异；·结构严谨，工作稳定可靠。

三级浪涌保护器参数引言：三级浪涌保护器是一种用于电力系统中的重要保护设备，主要用于保护电力设备免受浪涌电压的损害。

本文将介绍三级浪涌保护器的参数及其作用，帮助读者更好地理解和应用该设备。

一、额定电压：三级浪涌保护器的额定电压是指设备能够承受的最大电压值。

在设计和选择三级浪涌保护器时，需要根据实际电力系统的额定电压确定合适的保护器额定电压。

二、额定电流：额定电流是指三级浪涌保护器能够承受的最大电流值。

电力系统中的电流波动和短路等异常情况会导致电流突然增大，如果三级浪涌保护器的额定电流过小，就无法正常工作，无法保护电力设备。

三、额定频率：额定频率是指三级浪涌保护器能够正常工作的电力系统频率。

电力系统的频率通常为50Hz或60Hz，而三级浪涌保护器需要能够适应这两种频率。

四、额定工作电压：额定工作电压是指三级浪涌保护器正常工作时的电压范围。

电力系统中的电压波动范围较大，三级浪涌保护器需要能够在这个范围内正常工作，以保护电力设备。

五、额定放电电流：额定放电电流是指三级浪涌保护器在放电状态下通过的电流。

当电力系统中出现浪涌电压时，三级浪涌保护器会通过放电来消除过电压，额定放电电流需要根据电力系统的特点和设备的需求来确定。

六、额定放电能量：额定放电能量是指三级浪涌保护器在一次放电过程中释放的能量。

放电能量越大，说明三级浪涌保护器的放电能力越强，能够更好地保护电力设备。

七、额定耐受电压：额定耐受电压是指三级浪涌保护器能够在不损坏的情况下承受的最大电压。

当电力系统中的电压超过额定耐受电压时，三级浪涌保护器会自动断开，以保护电力设备。

八、额定耐受电流：额定耐受电流是指三级浪涌保护器能够在不损坏的情况下承受的最大电流。

当电力系统中的电流超过额定耐受电流时，三级浪涌保护器会自动断开，以保护电力设备。

九、动作时间：动作时间是指三级浪涌保护器在受到浪涌电压刺激后，从检测到动作的时间间隔。

动作时间越短，说明三级浪涌保护器的响应速度越快，能够更及时地保护电力设备。

深圳市安普迅通信技术有限公司是专业的防雷浪涌保护器（防雷器）生产厂商，主要的防雷浪涌保护器（防雷器）系列有：AX电源防雷箱，AM电源防雷模块、AS信号防雷浪涌保护器、AR天馈防雷浪涌保护器、AJ监控系统三合一(二合一)集成防雷浪涌保护器、防雷插座（排插），千兆网络防雷浪涌保护器，POE以太网供电防雷浪涌保护器，并对外提供OEM 等。

安普迅系列防雷浪涌保护器技术力量雄厚、生产能力较强，产品经过严格检测把关，价格优惠，受到广大客户的信，安普迅人将再接再励，将安普迅至高的防雷技术和防雷精神推向世界！为了更全面的开拓市场，我公司长期诚征各地代理商、经销商，同时寻各地系统集成商、监控工程商及开关电源生产商合作。

望有此意向的企业和个人与我们联系，我们将提供给您优质的产品和服务!·2004年安普迅通过深圳市科技局高新技术企业认定；·2007年公司通过ISO9001：2000版质量体系认证。

公司本着“精于技术，优于质量”的原则。

始终把产品的质量放在首位，在研发、试验、试制、生产、检验、销售等阶段，严格按照标准进行质量控制；售后服务：·防雷产品通过信息产业部通信产品防雷性能质量监督检测中心的严格检测；·公司配备了完备的售后服务体系，秉承“售前技术优，售后服务优”的服务宗旨，坚持提供优质服务。

·安普迅旗下防雷和监控产品均办理了太平洋责任保险，防雷产品提供五年质保期，为出售的产品和相关系统提供更全面、有力的保障。

复合型电源防雷箱~复合型电源防雷箱适用范围防雷箱配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝等,SPD模块采用电压开关型模块和电压限制型模块(或一体化MOV)组成。

主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处,以保护设备免遭沿电源线路侵入的雷击过电压造成的损害;可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。

浪涌保护器(SPD)的相关参数和试验在建筑电气设计中，防范过电压及分泄雷电流需要采用到SPD,那么SPD是什么元器件，以及SPD有些什么参数，下面我们一起来了解一下吧。

浪涌保护器(SPD): 用于限制瞬态过电压和分泄电涌电流的器件。

SPD主要用在低压配电系统和信息系统中，用于对雷电过电压、操作过电压、雷击电磁脉冲和电磁干扰脉冲的防护。

如果是高压侧防范以上过电圧，则采用避雷器。

第三级防需箱ES-DM020(1)浪涌保护器(SPD)的主要参数：1) 最大持续运行电压(Uc):指可持续加于SPD 保护模式的最大均方根电压(有 效值)或直流电压。

它实际上是SPD 的额定电压。

Uc 值与SPD 产品的使用寿命、电压保护水平有关。

如果Uc 值选择偏高，虽然能 延长产品的使用寿命，但其残压也相应提高，对被保护对象是不利的。

2)标称放电电流(In): 流过电涌保护器8/20 y s 电流波的峰值电流。

该参数用于SPD 做1【级试验，也用于对SPD 做【级和I 【级试验的预处理。

在SPD 的相关标准中，规定了一系列的In 值，某一型号SPD 设计制造时的LI 标是要达 到某一等级，就选用In 系列中相应的In 值进行试验，试验合格后，该SPD 的 In 值就可以确定为选中的值。

_ L2-L3 -变压器主配电柜楼层分配电柜专用配电柜151J弓⑥劝©7第一级防宙箱ES-B1-40 60 80第二级防需箱ES-C1-20 ES-C2-15 20303）I I级试验中的最大放电电流（Imax）：流过电涌保护器8/20 P s电流波的峰值电流。

该参数从定义上与标称放电电流（In）相同，但SPD标准在给出In系列值的同时, 也给出了Imax系列值，且同一等级中Imax>In。

某一SPD采用某一等级的In并通过了试验，并不能保证该SPD选用同一等级的Imax通过试验。

因此尽管In 和Imax 都是8/20 u s电流波的峰值，但是在试验时所采用的电流波的峰值和通过电流的次数是不一样的。

有关浪涌保护器SPD的技术参数和要求对雷电过电压和冲击电流统计归纳后得出的标准波形见图２，根据标准波形图来考虑SPD特性和被保护设备耐受雷灾的性能。

SPD保护电气设备时必须承受预期通过的雷电流（通流容量）并应符合两个附加要求，即对线路上的过电压峰值进行限幅（嵌压）并有能力熄灭在雷电流通过后生产的工频续流。

图3为SPD的U-I特性。

图中：∪p：SPD起保护作用时的限幅电压；∪c：SPD可承受的持续运行的最大电压有效值；Ic: ∪c时的泄漏电流, Ic <1mA；In: 标称放电电流，SPD可通过20次（8/20μs波形）的电流峰值；Imax: SPD只能通过1次的（8/20μs波形）的电流峰值。

三相配电系统中的设备冲击耐受电压是受设备本身的两个主要电气性能（即空气间隙和爬电距离）制约的。

安装在不同防雷界面上的SPD应与被保护系统的基本绝缘水平（包括引线感应电压），冲击耐受电压一致。

一般可按下表1选择：表1：220/380V三相系统各种设备耐冲击过电压额定值设备位置电源处的设备配电线路和最后分支线路的设备用电设备特殊需要保护的设备耐冲击过电压类别IV类III类II类I类耐冲击电压额定值(kV)6 4 2.5 1.5 注：I类—需要将瞬态过电压限制到特定水平的设备；II类—如家用电器、手提工具和类似负荷；III类—如配电盘，断路器，包括电缆、母线、分线盒、开关、插座等的布线系统，以及应用于工业的设备和永久性固定装置，固定安装的电动机等一些其它设备；IV类—如电气计量仪表、一次线过流保护设备、波纹控制设备。

这些产品适用导轨安装，可与多9系列微型断路器配合使用，为确保施耐德SPD产品的可靠性和安全性，对产品进行了如下的试验：① 在标称放电电流In（8/20μs波形）和最大冲击电压（1.2/50μs）时验证残压值，其中最高值为SPD的电压保护水平;② SPD经受20次标称放电电流In（8/20μs波形）冲击试验后的正常运行试验，性能应符合要求；③ SPD经受1次最大放电电流Imax（8/20μs波形）冲击试验后的正常运行试验，性能应符合要求；④ SPD温升超限后断开试验（脱离器）；⑤ 由上级断路器或熔断器断开短路故障电流时的耐受能力；⑥ 工频瞬态过电压耐受试验（50Hz、1.5kV、200ms）；⑦ 最大运行电压Uc时1000h老化验证试验；⑧ 当SPD中包含电阻器或电抗器时还应对器件进行温升试验型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

浪涌保护器的主要技术参数浪涌保护器是一种用于保护电气设备免受过电压或浪涌电流侵害的设备。

它通过引导和吸收过电压或浪涌电流，将其导向地或其他安全的位置，以保护设备不受损坏。

浪涌保护器的主要技术参数有以下几个方面：1. 额定电压（Rated Voltage）：浪涌保护器在正常工作情况下能够承受的最高电压。

这个参数非常重要，选择保护器时需要根据实际工作电压来确定。

2. 额定电流（Rated Current）：浪涌保护器在正常工作情况下的额定电流。

它是指浪涌保护器能够承受的最大电流，超过这个电流值就可能导致浪涌保护器失效。

3. 浪涌放电电流（Surge Discharge Current）：浪涌保护器能够承受的最大放电电流。

当过电压或浪涌电流侵入电路时，浪涌保护器会通过引导和吸收浪涌电流，将其导向地或其他安全位置，以保护设备。

4. 过电压保护等级（Voltage Protection Level）：浪涌保护器在正常工作情况下对过电压的保护能力。

过电压保护等级越低，说明浪涌保护器对过电压的保护能力越高。

5. 响应时间（Response Time）：浪涌保护器从侦测到过电压或浪涌电流到响应的时间。

这个时间越短越好，因为它能更快地保护设备免受过电压或浪涌电流侵害。

除了以上主要技术参数，浪涌保护器还有其他一些重要的特性，例如：1. 重复使用能力（Reusability）：浪涌保护器在发生过电压或浪涌电流后，是否能够重复使用。

这对于长期保护设备非常重要，可以降低维护成本。

2. 安装方式（Installation Type）：浪涌保护器可以有不同的安装方式，例如：插座式、导轨式等，根据需要选择合适的安装方式。

3. 环境适应性（Environmental Adaptability）：浪涌保护器是否适应各种环境条件，例如温度、湿度等。

这是保护器正常工作的重要因素。

总之，了解浪涌保护器的主要技术参数对于正确选择和应用浪涌保护器至关重要。

浪涌保护器的主要技术参数浪涌保护器是一种用来保护电子设备免受电压浪涌和过电压的损害的设备。

它能够有效地吸收和分散由于雷击、电网突发故障等原因引起的电压浪涌。

浪涌保护器在电子设备、通信设备、计算机设备、家用电器等领域都得到了广泛的应用。

下面将介绍浪涌保护器的主要技术参数。

1. 额定工作电压（VO）浪涌保护器的额定工作电压是指在正常工作条件下，浪涌保护器的工作电压范围。

通常情况下，浪涌保护器的额定工作电压为220V或者380V，在不同的国家和地区可能会有不同的标准。

2. 最大工作电压（UC）浪涌保护器的最大工作电压是指在正常工作条件下，浪涌保护器能够承受的最大电压。

一般来说，最大工作电压是额定工作电压的1.2倍至1.5倍。

3. 额定放电电流（In）浪涌保护器的额定放电电流是指在特定条件下（如8/20μs标准波形），浪涌保护器能够安全地放电的电流。

额定放电电流是衡量浪涌保护器放电能力的重要参数，一般情况下，额定放电电流越大，浪涌保护器的放电能力越强。

4. 最大放电电流（Imax）浪涌保护器的最大放电电流是指在极端条件下，浪涌保护器能够承受的最大放电电流。

通常情况下，最大放电电流是额定放电电流的1.5倍至2倍。

5. 阻抗浪涌保护器对电路的输入端和输出端都有一定的阻抗，阻抗的大小直接影响了浪涌保护器的放电能力和响应速度。

一般情况下，浪涌保护器的输入端阻抗应尽量大，输出端阻抗应尽量小，以确保浪涌保护器对电压浪涌的响应速度和放电能力。

6. 响应时间浪涌保护器的响应时间是指浪涌保护器在检测到电压浪涌到发生放电的时间。

响应时间越短，浪涌保护器对电压浪涌的响应速度越快，能够更有效地保护电子设备。

7. 使用寿命浪涌保护器的使用寿命是指浪涌保护器在正常工作条件下能够保持有效放电能力的时间。

一般情况下，浪涌保护器的使用寿命越长，它的保护效果就越可靠。

以上就是关于浪涌保护器的主要技术参数，这些参数对于浪涌保护器的性能和应用具有重要的影响。

浪涌保护器计算口诀浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。

但是每一种空气开关都有其不同于其他空气开关的参数与指标。

当然，并不是所有的空气开关都如此。

只是一些特殊作用的空气开关才会涉及到很多不同的参数。

例如双电源自动转换开关、浪涌保护器和隔离开关等。

以下是浪涌保护器的各种参数含义的解析；1.最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

2.额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

3.标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

4.电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs 斜率的跳火电压；额定放电电流的残压。

5.额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

6.数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。

7.最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

8.漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。

9.最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

10.峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。

11.响应时间tA：主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。

12.在线阻抗：指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。
