机械通风冷却塔与无风机冷却塔分析报告文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]郴州项目中央空调无风机冷却塔与机械通风冷却塔从初投资成本和性能及后期运行维护成本分析湖南美世界物业管理有限公司暖通工程师：吴超彪目录机械通风冷却塔与无风机冷却塔分析报告1结构方式与冷却原理1.1无风机冷却塔无风机塔利用特殊结构的喷嘴和扩散器，将循环冷却水喷射成为细微的水滴（水滴的粒径几乎小于50um)，这些水滴与吸热上升的空气接触时，增加了接触面积，在混合过程中发生动能转化，从而能有效的进行换热，冷却水落至填料层后与进入塔内的空气进行二次热交换来完成冷却水散热量的要求。
存在问题：A、因为塔内的空气是自然流动，流动速度比较低，塔内湿热空气残留较多导致湿球温比外界自然环境高，热力性能变化较大，得不到强制保证。
B、单位体积的散热能力较差，因此无风机冷却塔的内部须填料体积较大，塔体大。
以流量100T/h的塔为例，无风机塔的体积就是机械抽风塔的倍。
1.2机械通风冷却塔机械通风冷却塔空气的流动是依靠风机的转动来驱动的，流动速度大，空气的流量也较大，不易使塔内外的湿球温度发生变化；进出风口面积的不一样，进出风口的风速也不一样，形成塔内外有明显的压差，对诱导冷却水的蒸发形成有利前提条件；单位体积的散热效率高，填料的体积也会比无风机冷却塔小的多，设备整体体积小、占地面积小。
重力式散水设计，水膜分布均匀，距离大，不易阻塞结垢；重力自然落下之散水系统，压力低，水流速度缓慢，散水均匀，无水滴声，增加水流在散热片的停留时间，热交换效果非常好。
机械通风冷却塔现是目前市场主导设计、使用方向。
2环境适应性评价环境适应性指的是冷却塔可以根据气候条件、系统运行负荷变化来调节自己运行方式的能力和条件。
表1 环境适应性比较由对比分析可知，机械通风冷却塔的环境适应性明显要强于无风机冷却塔。
3热力性能评价冷却塔的热力性能是中央空调系统效果的保证，冷却塔的热力性能取决于出风量、进风量、湿球温度、换热面积等因素，现就这些因素比较如下：冷却塔的热力性能影响因素表2 环境适应性比较由表2可以看出，无风机冷却塔的热力性能完全受外界因素影响，热力性能较难保证达到设计额定性能；而机械抽风式则完全可以避免这些不利因素而保证系统出力。
项目编号：HY-2006-3-44湖北武汉石化800t/h冷却塔考核测试报告中国水利水电科学研究院2006年9月湖北武汉石化800t/h冷却塔考核测试报告项目编号：HY-2006-3-44承担单位：中国水利水电科学研究院项目负责人：谭水位项目参加人：宋志勇、冯晶、谭水位报告编写人：谭水位报告审查人：赵顺安报告批准人：目录一、测试目的及内容 (2)二、冷却塔设计参数 (2)三、测试项目及方法 (3)1．大气气象参数 (3)2．进塔空气干、湿球温度 (4)3．通风量及风机下全压 (4)4．进塔水量 (4)5．进、出塔水温 (4)6．风机轴功率测定 (5)8．测试仪器及测点布置说明 (5)四、资料整理方法 (5)1．温度实测数据整理 (5)2．通风量计算 (6)3．整塔阻力 (6)4．气水比 (7)5．冷却数N及散质系数Ka (7)6．风机轴功率 (8)五、资料整理结果 (8)1．测试时间及各参数总体变化 (9)2．基本气象条件 (10)3．进塔水量 (11)4．环境及进塔空气干、湿球温度 (11)5．进、出塔水温 (12)6．通风量及整塔阻力 (12)7．气水比、冷却数及散质系数 (15)8．风机轴功率测试结果 (15)六、冷却塔考核试验结果及评价 (15)1．评价方法 (15)2．评价结果 (16)七、结论 (18)参考文献 (18)湖北武汉石化800t/h冷却塔考核测试报告一、测试目的及内容武汉石化厂位于湖北省武汉市青山区青山镇。
武汉石化厂原有450t/h逆流式冷却塔30台，冷却塔的构造形式均相同。
为扩大生产，增加循环水的处理量，武汉石化厂对450t/h逆流式冷却塔的配水及填料部分进行改造，以使其满足800t/h的循环水处理能力。
为了保证循环水系统的正常安全运行、了解冷却塔是否达到设计要求及配合工程验收工作的进行，武汉石化厂委托中国水利水电科学研究院，于2006年8月18日至8月20日对其中一循5＃冷却塔进行了考核测试。

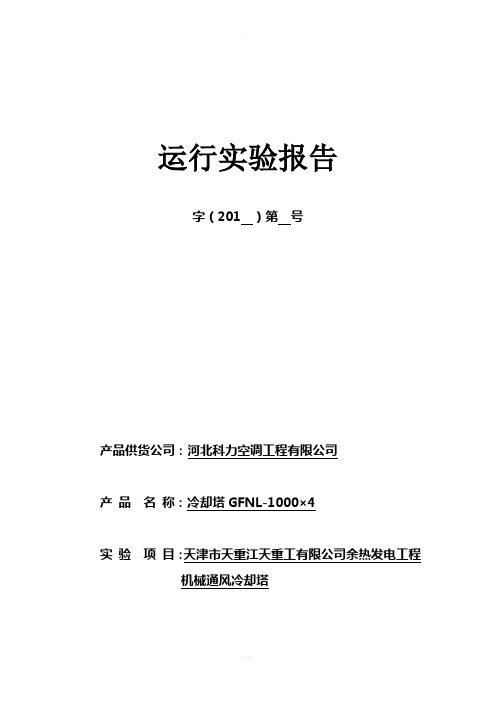

运行实验报告字（201 ）第号产品供货公司：河北科力空调工程有限公司产品名称：冷却塔GFNL-1000×4实验项目：天津市天重江天重工有限公司余热发电工程机械通风冷却塔运行试验报告产品名称冷却塔检验类型运行实验检验规格GFNL-1000×4依据标准机械工业部第四设计院GFNL-150设计标准委托日期201 年月检验编号字（201 ）第号检验人员检验结论依据中国机械工业部第四设计院GFNL-1000×4设计标准对玻璃钢冷却塔进行检验，所检验的各项技术指标均符合标准要求。
检验部门：201 年月检验: 校对：审核：运行试验报告字（201 ）第号共2页第2页检测项目单位标准值检测值单项判定长宽尺寸mm7800×7800×47800×7800×4合格总高度mm 8060 8060 合格风机风量m3/h 7.8×1057.86×105合格冷却效果在大气压力100400Pa，湿球温度27.2℃，干球温度33.4℃情况下，进水温度43℃，出水温度33℃，冷却水量1000m3/h在大气压力100400Pa，湿球温度27.2℃，干球温度33.4℃情况下，进水温度43℃，出水温度33℃，冷却水量1000m3/h合格外观检测：表面光滑平整，无杂质，无气泡，无贫胶，无分层。
总体检测结果：合格检验部门：201 年月。
冷却塔减振降噪调研报告冷却塔是工业和商业建筑中常见的设备，用于散热和降温。
然而，冷却塔的运行会产生噪声，对周围环境和人体健康造成不良影响。
本文旨在调研冷却塔减振降噪的方法和效果。
下面是本店铺为大家精心编写的5篇《冷却塔减振降噪调研报告》，供大家借鉴与参考，希望对大家有所帮助。
《冷却塔减振降噪调研报告》篇1一、引言冷却塔是一种用于散热和降温的设备，通常安装在商业和工业建筑的屋顶或室外。
然而，冷却塔的运行会产生噪声，对周围环境和人体健康造成不良影响。
长期处于高噪声环境会导致听力下降、心血管疾病、神经系统疾病和内分泌系统疾病等健康问题。
因此，减振降噪是冷却塔设计和运行中需要考虑的重要问题。
二、冷却塔噪声来源冷却塔的噪声主要来自以下几个方面：1. 空气传声：冷却塔设备、电机、扇叶在工作过程中产生的噪声通过空气介质向外界传播。
2. 振动噪声：冷却塔振动噪声也是主要的噪声源，主要是因为设备安装前期没有考虑到减震处理，以及根据设备振动幅度采取相应的减震举措，设备振动通过管道，连接杆等向钢结构连接件和墙体管道等散射，直接会给相邻区域带来噪声污染。
3. 进出风口噪声：冷却塔通过新风机循环系统实现空气流通，新风系统在空气流通过程中存在压力差，所以进出风口会出现较大呼啸声，对周围环境有较大影响。
三、冷却塔减振降噪方法针对冷却塔的噪声问题，可以采用以下减振降噪方法：1. 隔音措施：在冷却塔的周围安装声屏障或者隔声罩。
隔声罩采用双层隔音结构，里面填充吸声玻璃棉。
声屏障则是让噪声的传播途径被阻断，在噪声源和接收地之间放置设施，可以有效降低噪声。
2. 减小气流阻力：通过选择合适的形式，根据工艺场地布置要求，尽量加大气流通过面积，减小阻力，从而降低噪声。
3. 选择低噪声设备：选择单向风扇、双速风机等低噪声设备，可以降低几分贝到十几分贝的噪声。
4. 降低淋水噪声：采用软一点的泡沫塑料或者在冷却塔淋水区布置填料，让水流落速放缓，从而降低淋水噪声。
第1篇一、实验目的本次实验旨在对空调系统进行全面的检测和实验，验证其性能是否符合设计要求，确保空调系统的正常运行和节能效果。
通过检测实验，可以评估空调系统的制冷、制热、除湿等功能的实现情况，并对系统中的关键设备进行性能测试，为空调系统的优化和维护提供依据。
二、实验设备与材料1. 空调系统：包括室内外机组、风管、风机盘管、水系统、电气控制系统等。
2. 测试仪器：温度计、湿度计、风速仪、压力计、流量计、电表、噪声计等。
3. 工具：扳手、螺丝刀、万用表、绝缘电阻测试仪等。
三、实验方法1. 系统概况检查：检查空调系统的整体布局、管道连接、电气接线等是否符合设计要求，设备安装是否牢固。
2. 制冷系统检测：- 压缩机性能测试：测试压缩机的工作电流、电压、排气温度、吸气温度等参数，评估压缩机的工作状态。
- 冷凝器性能测试：测试冷凝器的散热性能，包括冷却水进出口温度、水流速度等。
- 蒸发器性能测试：测试蒸发器的制冷性能，包括蒸发器进出口温度、蒸发器表面温度等。
3. 制热系统检测：- 加热器性能测试：测试加热器的制热性能，包括加热器进出口温度、加热功率等。
- 风机盘管性能测试：测试风机盘管的送风量和送风温度，评估其制热效果。
4. 除湿系统检测：- 湿度计测试：测量室内外湿度，评估除湿系统的效果。
- 冷凝水排放测试：检查冷凝水排放系统是否畅通，防止冷凝水倒灌。
5. 电气控制系统检测：- 电气接线检查：检查电气接线是否正确、牢固，是否存在短路、漏电等问题。
- 电气元件性能测试：测试继电器、接触器、传感器等电气元件的工作状态。
四、实验结果与分析1. 制冷系统检测：- 压缩机工作电流、电压、排气温度、吸气温度等参数均符合设计要求。
- 冷凝器散热性能良好，冷却水进出口温度差符合设计要求。
- 蒸发器制冷性能良好，蒸发器进出口温度差符合设计要求。
2. 制热系统检测：- 加热器制热性能良好，加热器进出口温度差符合设计要求。
- 风机盘管送风量和送风温度符合设计要求，制热效果良好。
《双曲线冷却塔施工及质量验收规范》编制草案（征求意见稿）说明、本规范的编制工作是依据中国电力企业联合会转发的建设部《年工程建设标准规范制定、修订计划（第二批）》的通知（建标【】号、“电力工程部分”）文件的要求，由西北电力建设第四工程公司会同双曲线冷却塔施工、设计等相关单位在中国电力企业联合会标准化中心主持下于年月日正式启动的，现将草案汇编成征求意见稿，在全国范围内广泛征求意见。
、根据建设部对标准、规范的要求，以及国家标准、规范编制的发展趋势，本规范在坚持弱化施工、强化验收、验评分开的原则基础上，根据双曲线冷却塔的特点，对施工过程中的步骤做了具体的要求。
、质量验收部分的编制依据是《建筑工程质量验收统一标准》和现行国家有关工程质量的法律、法规和有关技术标准。
、本草案参照了原水利电力部《电力建设施工及验收技术规程》（建筑工程篇）中的一些条款，并结合工程实际，增加了新的内容。
、请有关单位的工程技术人员根据草案，结合本单位的特点、经验以及工程实践的需要对本草案提出修改意见，以便使本标准更完善、更充实、更结合工程实际、更能代表先进技术水平。
、本次征求意见截至时间为，请有关单位在此之前将反馈意见寄至（或以电子邮件方式反馈）：地址：陕西省西安市纺建路号西北电力建设第四工程公司规范管理组邮编：：，，：：联系人：冯佳昱薛荣辉张福梅中华人民共和国国家标准双曲线冷却塔工程施工及质量验收规范（送审稿）发布实施中华人民共和国住房和城乡建设部联合发布中华人民共和国质量监督检验检疫总局中华人民共和国国家标准双曲线冷却塔工程施工及质量验收规范—主编部门：中国电力建设企业协会批准部门：中华人民共和国建设部施行日期：年月日前言本规范是根据建设部“关于印发《年工程建设标准规范制订、修订计划（第二批）》的通知”（建标[]号）的要求，由西北电力建设第四工程公司会同有关单位编制完成的。
在编制过程中，编制组认真总结了冷却塔工程设计、施工、科研和生产使用等方面的经验，广泛征求了全国各有关单位和专家意见，经反复讨论和修改，最后经审查定稿。
备案号：上海市地方DB 31／414-2008冷却塔能效限定值、能源效率等级及节能评价值The minimum allowable values of energy efficiency、energy efficiency grades and evaluating values of energy conservation for cooling tower.(报批稿)2008-09-26发布2009-03-01实施上海市质量技术监督局发布DB31／414-2008前言为加强合理用电、合理用水、推动产品的升级换代﹑确保上海市“十一五”节能减排目标的实现，提高冷却塔产品质量及其系统的经济运行管理水平，特制订本标准。
本标准中6.2条和7.1条是强制性的，其余是推荐性的。
本标准由上海市经济委员会、上海市能源标准化技术委员会共同提出。
本标准由上海市能源标准化技术委员会归口。
本标准主要起草单位：上海交通大学、上海市能源标准化技术委员会、上海市供水管理处本标准参加起草单位：上海良机冷却设备有限公司、上海金日冷却设备有限公司、上海尔华杰机电装备制造有限公司、斯必克（广州）冷却技术有限公司、江阴富兴复合材料制品有限公司、吴江北宇冷却塔有限公司。
本标准主要起草人：任世瑶、陈津迪、吴耀民、陈溢进﹑赖春发、罗金枝、张焕武、韩振东、江建林、吴金土。
DB31／414-2008 冷却塔能效限定值、能源效率等级及节能评价值1 范围本标准规定了机力通风冷却塔的能效限定值、能效等级、节能评价值、试验方法及检验规则。
本标准适用于以空气作冷源的机力通风横流、逆流、混流式湿式冷却塔。
2 规范性引用文件下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
实验一 换热器性能实验1、 水-水换热器性能实验一、实验目的通过本实验加深学生对水－水换热器的认识，了解对该类型的换热器的测试方法。
二、实验的主要内容本实验通过测量数据：1）冷、热流体的体积流量；2）冷、热流体的进、出口温度；3）冷、热流体的进出口压力降。
计算传热系数，分析水-水换热器的传热性能。
三、实验设备和工具冷水机组，冷却塔，水-水换热器，涡轮流量计，水泵，冷媒泵，恒温器，温度传感器，压力传感器。
四、实验原理右图表示通过平壁的传热方式，平壁左侧的高温流体经平壁把热量传递给平壁右侧的低温流体。
一般来说，传热过程中传递的热量正比于冷、热流体的温差及传热面积，它们之间的关系可用传热方程式表示：Q K F t =⋅⋅∆ W式中 Q ——单位时间通过平壁的传热量，W ；F ——传热面积，2m ；t ∆——冷、热流体间的温差，℃；K ——传热系数，2(W m ⋅℃)当F=12m ,t ∆=1℃时，Q=K, 表明传热系数在数值上等于温差为1℃，面积为12m 时的传热率。
传热系数是热交换设备的一个重要指标，传热系数愈大，传热过程愈激烈。
本实验原理图如图所示：五、实验方法和步骤1、实验方法在实验开始前，应检查设备、管线及测量仪表的可靠性。
开始运行后，应及时排净设备内的气体，使设备在完全充满实验流体的条件下运行并调节至试验工况（或指定工况），即需要调节换热器两侧流体的进口温度稳定在设定值附近，这两个参数允许的偏差范围按如下规定：实验中，冷侧流体进口温度通过恒温器2电加热器控制，热侧流体进口温度通过恒温器1电加热器控制。
在每个测定工况（或指定工况）下，均应稳定运行30min 后，方可测定数据。
在每个测定工况（或指定工况）下，热平衡的相对误差均不得大于5%。
热侧流体换热量为：1111131()Q Cp G t t ρ=⋅⋅⋅- 式中，1Q ——换热器热侧换热量（kW ）；1Cp ——热侧流体的比热容 （()kJ kg K ⋅）； 1G ——由涡轮流量计1测得的热侧流体体积流量（3m s ）； 1ρ——热侧流体密度（3/kg m ）； 13T ——热侧流体进口温度（℃）； 14T ——热侧流体出口温度（℃）。
