图示和尺寸：（单位mm）品号A (MAX)BCLGA0204 2.8 4.0 0.5±0.1LGA0307 3.0 7.0 0.5±0.1 LGA0410 4.0 10.0 0.6±0.1 LGA0510 5.0 10.0 0.6±0.1 特征：1. 色环电感结构坚固，成本低廉，适合自动化生产。
2. 特殊铁芯材质，高Q 值及自共振频率。
3. 外层用环氧树脂处理，可靠度高。
4. 电感范围大，可自动插件。
5. 无铅环保。
品号说明：LGA 0307 – 100 K 1 2 3 4 1．产品类型：色环电感。
2．款式：根据成品尺寸大小。
3．电感值：例如"100"代表10 uH 。
4．电感值容许公差:"M":+20%; "K":+10%; "J":+5% 。
电感量和额定电流范围：LGA0204 0.1uH~1.0mH 700mA~20mA LGA0307 0.1uH~1.0mH 700mA~60mA LGA0410 0.1uH~1.0mH 900mA~100mA LGA0510 1.2mH~100mH 110mA~5mA特性:1. 额定电流：基於温度上升不得超过20o C 。
2. 工作温度范围：在-20o C 到 80o C 之间。
3. 绝缘电压(击穿电压)：250 V r.m.s 。
4. 耐潮湿及耐热性。
测试仪器:电感与Q 值:HP 4285A 精密 Q 表。
直流电阻:毫安表(Milli-ohm meter) 。
自共振频率:HM 9461 电感与自共振频率表。
应用:扼流线圈。
射频用途。
峰化线圈。
(MHz)MIN(uH) (MIN) (MHz) (OHM)MAX (mA) MAX7000.10 50 25.2 250 0.030LGA0204-R10M6600.12 55 25.2 230 0.035LGA0204-R12M6200.15 55 25.2 200 0.040LGA0204-R15M6000.18 55 25.2 180 0.045LGA0204-R18M4000.22 55 25.2 160 0.050LGA0204-R22M3800.27 50 25.2 150 0.065LGA0204-R27M0.33 50 25.2 150 0.075370 LGA0204-R33M3500.39 50 25.2 150 0.080LGA0204-R39M3300.47 60 25.2 150 0.085LGA0204-R47M3200.56 60 25.2 150 0.090LGA0204-R56M0.68 50 25.2 120 0.10310 LGA0204-R68M0.82 50 25.2 110 0.15290 LGA0204-R82MLGA0204-1R0K 1.0 50 25.2 110 0.22 270LGA0204-1R2K 1.2 40 7.96 100 0.30 260250 LGA0204-1R5K1.5 40 7.96 80 0.352401.8 40 7.96 65 0.45LGA0204-1R8K2302.2 40 7.96 55 0.55LGA0204-2R2K2202.7 40 7.96 50 0.60LGA0204-2R7K2103.3 40 7.96 42 0.65LGA0204-3R3K2003.9 45 7.96 38 0.85LGA0204-3R9K1904.7 45 7.96 34 1.00LGA0204-4R7K1805.6 45 7.96 32 1.15LGA0204-5R6K1756.8 407.96 27 1.20LGA0204-6R8K1658.2 40 7.96 26 1.25LGA0204-8R2KLGA0204-100K 10 40 7.96 24 1.5 160LGA0204-120K 12 50 2.52 19 2.2 150LGA0204-150K 15 50 2.52 18 2.5 145LGA0204-180K 18 50 2.52 17 2.8 140LGA0204-220K 22 50 2.52 16 3.0 130LGA0204-270K 27 55 2.52 14 3.5 80LGA0204-330K 33 55 2.52 13 3.8 76LGA0204-390K 39 50 2.52 12 4.2 74LGA0204-470K 47 50 2.52 11 5.8 70LGA0204-560K 56 50 2.52 10 6.4 68LGA0204-680K 68 50 2.52 9.5 7.2 64LGA0204-820K 82 50 2.52 9.0 8.5 46LGA0204-101K 100 50 2.52 7.2 11 44LGA0204-121K 120 30 0.796 6.5 19 42LGA0204-151K 150 30 0.796 6.0 22 39LGA0204-181K 180 30 0.796 5.2 24 37LGA0204-221K 220 30 0.796 4.5 28 35LGA0204-271K 270 30 0.796 3.5 29 28LGA0204-331K 330 30 0.796 3.0 30 26LGA0204-391K 390 30 0.796 2.7 32 25LGA0204-471K 470 30 0.796 2.6 35 24LGA0204-561K 560 30 0.796 2.5 40 23LGA0204-681K 680 30 0.796 2.2 42 22LGA0204-821K 820 30 0.796 2.1 46 21LGA0204-102K 1000 30 0.796 2.0 52 20J:+5%; K:+10% ; M:+20%(uH) (MIN) (MHz) (MHz)MIN (OHM)MAX (mA)MAX700 LGA0307-R10K0.10 40 25.2 470 0.08700 LGA0307-R12K0.12 40 25.2 450 0.087000.15 40 25.2 430 0.09LGA0307-R15K0.18 40 25.2 410 0.10700 LGA0307-R18K7000.22 40 25.2 380 0.12LGA0307-R22K0.27 40 25.2 360 0.15680 LGA0307-R27K0.33 40 25.2 350 0.16680 LGA0307-R33K6800.39 40 25.2 320 0.18LGA0307-R39K6500.47 40 25.2 300 0.26LGA0307-R47K5000.56 40 25.2 280 0.38LGA0307-R56K0.68 40 25.2 250 0.42500 LGA0307-R68K0.82 40 25.2 200 0.55450 LGA0307-R82KLGA0307-1R0K 1.0 65 25.2 180 0.12 700LGA0307-1R2K 1.2 50 7.96 165 0.18 700LGA0307-1R5K 1.5 50 7.96 150 0.20 700LGA0307-1R8K 1.8 70 7.96 125 0.23 655LGA0307-2R2K6302.2 50 7.96 85 0.25595 LGA0307-2R7K2.7 60 7.96 80 0.28575 LGA0307-3R3K3.3 60 7.96 75 0.305553.9 60 7.96 65 0.32LGA0307-3R9K530 LGA0307-4R7K4.7 50 7.96 45 0.355005.6 50 7.96 36 0.40LGA0307-5R6K4706.8 507.96 30 0.45LGA0307-6R8K4258.2 50 7.96 28 0.55LGA0307-8R2K10 50 7.96 22 0.72370 LGA0307-100K35012 50 2.52 20 0.80LGA0307-120K15 50 2.52 16 0.88335 LGA0307-150K18 50 2.52 15 1.00315 LGA0307-180K28522 60 2.52 13 1.20LGA0307-220K27027 60 2.52 11 1.35LGA0307-270K25533 50 2.52 10 1.50LGA0307-330KLGA0307-390K 39 50 2.52 9.5 1.70 240LGA0307-470K 47 50 2.52 8.5 2.30 205LGA0307-560K 56 55 2.52 7.5 2.60 195LGA0307-680K 68 55 2.52 6.5 3.20 185LGA0307-820K 82 55 2.52 6.0 3.50 175LGA0307-101K 100 60 2.52 5.5 3.80 165LGA0307-121K 120 75 0.796 5.4 3.80 160LGA0307-151K 150 75 0.796 4.75 4.40 150LGA0307-181K 180 75 0.796 4.35 5.0 140LGA0307-221K220 75 0.796 4.0 5.7 130270 70 0.796 3.7 6.5 120 LGA0307-271K330 70 0.796 3.4 9.5 100 LGA0307-331KLGA0307-391K 390 70 0.796 2.8 10.5 95LGA0307-471K 470 70 0.796 2.4 12.5 90LGA0307-561K 560 70 0.796 2.2 14.5 85LGA0307-681K 680 70 0.796 2.0 18.0 75LGA0307-821K 820 60 0.796 1.6 23.7 65LGA0307-102K 1000 60 0.796 1.15 30.0 60J:+5%; K:+10% ; M:+20%(MIN)(uH) (MHz) (MHz)MIN (OHM)MAX (mA)MAX900 LGA0410-R10K0.10 50 25.2 470 0.04900 LGA0410-R12K0.12 50 25.2 450 0.068900.15 50 25.2 430 0.07LGA0410-R15K890 LGA0410-R18K0.18 50 25.2 410 0.078800.22 50 25.2 380 0.08LGA0410-R22K8000.27 50 25.2 340 0.09LGA0410-R27K7500.33 50 25.2 300 0.10LGA0410-R33K680 LGA0410-R39K0.39 50 25.2 280 0.126500.47 50 25.2 250 0.16LGA0410-R47K6000.56 50 25.2 230 0.18LGA0410-R56K5500.68 50 25.2 210 0.22LGA0410-R68K9800.82 50 25.2 172 0.24LGA0410-R82KLGA0410-1R0K 1.0 50 25.2 157 0.09 920 LGA0410-1R2K 1.2 50 7.96 144 0.10 880 LGA0410-1R5K 1.5 55 7.96 131 0.23 830 LGA0410-1R8K 1.8 60 7.96 121 0.25 790 LGA0410-2R2K 2.2 80 7.96 110 0.28 750 LGA0410-2R7K 2.7 85 7.96 100 0.30 7206703.3 90 7.96 94 0.34LGA0410-3R3K640 LGA0410-3R9K3.9 90 7.96 86 0.376204.7 90 7.96 80 0.39LGA0410-4R7K5905.6 80 7.96 74 0.43LGA0410-5R6K5506.8 807.96 58 0.48LGA0410-6R8K5308.2 85 7.96 53 0.52LGA0410-8R2K50010 85 7.96 45 0.58LGA0410-100K48012 75 2.52 30 0.63LGA0410-120K46015 75 2.52 20 0.72LGA0410-150K43018 70 2.52 14 0.77LGA0410-180KLGA0410-220K 22 65 2.52 7.9 0.84 410 LGA0410-270K 27 65 2.52 7.6 0.94 390 LGA0410-330K 33 55 2.52 6.3 1.03 370 LGA0410-390K 39 55 2.52 6.3 1.12 350 LGA0410-470K 47 45 2.52 6.3 1.22 340 LGA0410-560K 56 45 2.52 6.2 1.34 320 LGA0410-680K 68 40 2.52 5.7 1.47 305 LGA0410-820K 82 35 2.52 5.3 1.62 290 LGA0410-101K 100 30 2.52 4.8 1.80 275 LGA0410-121K 120 70 0.796 3.8 3.70 185 LGA0410-151K 150 80 0.796 3.5 4.20 175 LGA0410-181K 180 80 0.796 3.3 4.60 165 LGA0410-221K 220 70 0.796 3.0 5.10 155 LGA0410-271K 270 70 0.796 2.8 5.80 145 LGA0410-331K 330 65 0.796 2.6 6.40 137 LGA0410-391K 390 65 0.796 2.4 7.00 133 LGA0410-471K 470 60 0.796 2.25 7.70 126 LGA0410-561K 560 60 0.796 2.1 8.50 120 LGA0410-681K 680 55 0.796 1.95 9.40 113 LGA0410-821K 820 55 0.796 1.85 12.0 100 LGA0410-102K 1000 50 0.252 1.40 17.0 100J:+5%; K:+10% ; M:+20%超出以上规格也可定制品名电感量 (mH)品质因素 (MIN)电感量 测试频率(MHz)品质因素 测试频率(MHz)直流电阻(OHM)MAX额定电流 (mA)MAXLGA0510-122K 1.2 80 0.1 0.252 9 75LGA0510-152K 1.5 80 0.1 0.252 10 69LGA0510-182K 1.8 80 0.1 0.252 11 60LGA0510-222K 2.2 80 0.1 0.252 14 58LGA0510-272K 2.7 80 0.1 0.252 18 52LGA0510-332K 3.3 80 0.1 0.252 22 48LGA0510-392K 3.9 80 0.1 0.252 26 45LGA0510-472K 4.7 80 0.1 0.252 32 40LGA0510-562K 5.6 70 0.1 0.252 34 37LGA0510-682K 6.8 70 0.1 0.252 45 34 LGA0510-822K 8.2 50 0.1 0.252 60 31LGA0510-103K 10 50 0.1 0.0796 70 28 LGA0510-123K 12 50 0.1 0.0796 82 24 LGA0510-153K 15 50 0.1 0.0796 89 22 LGA0510-183K 18 40 0.1 0.0796 141 14 LGA0510-223K 22 40 0.1 0.0796 170 12 LGA0510-253K 25 40 0.1 0.0796 185 11 LGA0510-273K 27 40 0.1 0.0796 210 9.5 LGA0510-303K 30 40 0.1 0.0796 240 8.5 LGA0510-333K 33400.10.07962508.0超出以上规格也可定制包装:编带A D G LGA0204 LGA0307 LGA0410 LGA0510 5mm 6mm 52mm4000pcs/盒 3000pcs/盒 2000pcs/盒 1000pcs/盒 散装 1000pcs/袋 1000pcs/袋 1000pcs/袋 1000pcs/袋。

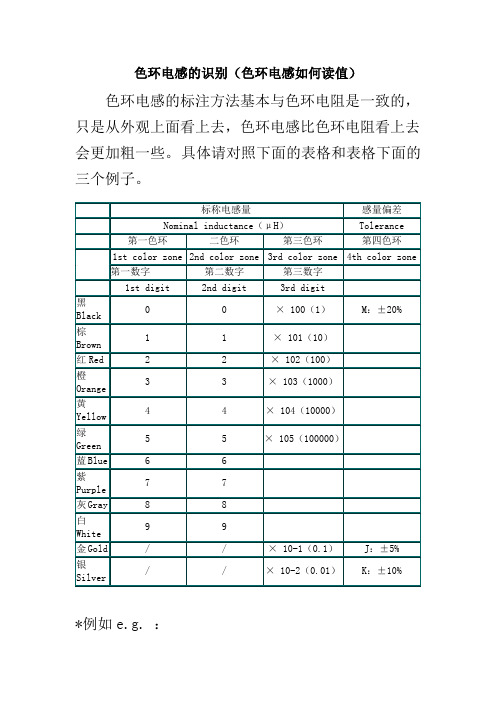

色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
色环电阻的识别４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。
５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
二、“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
色环电感是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
二、识别大小：四色环电阻：第一色环是十位数第二色环是个位数，第三色环是应乘颜色次幂颜色次第四色环是误差率例子：棕红红金其阻值为12×102=1.2K 误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五色环电阻：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×101=2.2K 误差为±5%第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。

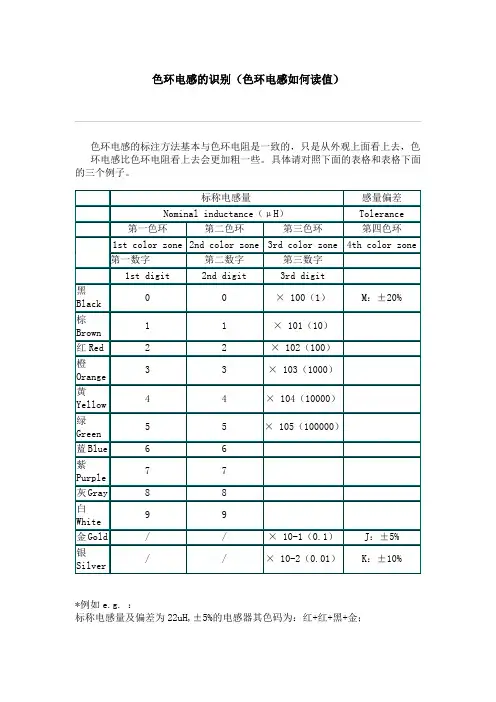

色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；If nominal inductance & tolerance is22uH,±5%, respectivelyred+red+black+gold should be marked;标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；If nominal inductance & tolerance is 1.0uH,±10%, respectivelybrown+black+gold+silver should be marked;标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
If nominal inductance & tolerance is 0.22uH,±20%, respectivelyred+red+silver+black should be marked.备注：LGA0204 由于体长较小，只标注前三条代表标称电感量的色码。
NOTE: Only the first three color zones are marked on the body of LGA0204，due to the small body size.常用电感参数【热门话题】发表时间：2008年11月27日电感参数1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

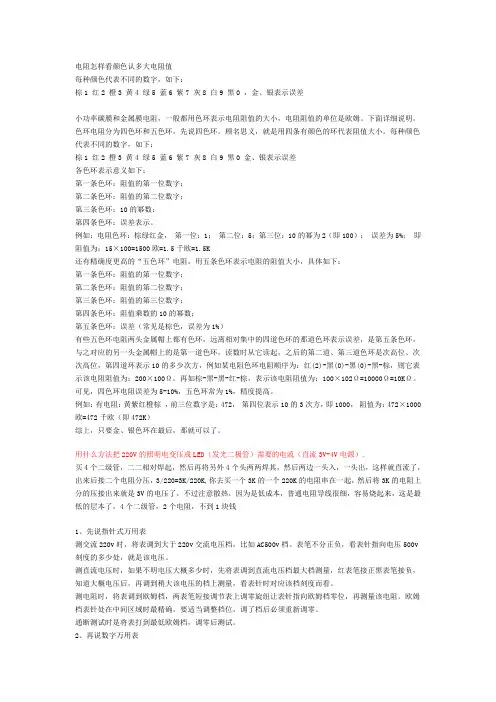

电阻怎样看颜色认多大电阻值每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10的幂为2（即100）；误差为5%；即阻值为：15×100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方，例如某电阻色环电阻顺序为：红(2)-黑(0)-黑(0)-黑-棕，则它表示该电阻阻值为：200×100Ω。
再如棕-黑-黑-红-棕，表示该电阻阻值为：100×102Ω=10000Ω=10KΩ。
可见，四色环电阻误差为5-10%，五色环常为1%，精度提高。
例如：有电阻：黄紫红橙棕，前三位数字是：472，第四位表示10的3次方，即1000，阻值为：472×1000欧=472千欧（即472K）综上，只要金、银色环在最后，那就可以了。
用什么方法把220V的照明电变压成LED（发光二极管）需要的电流（直流3V-4V电源）。

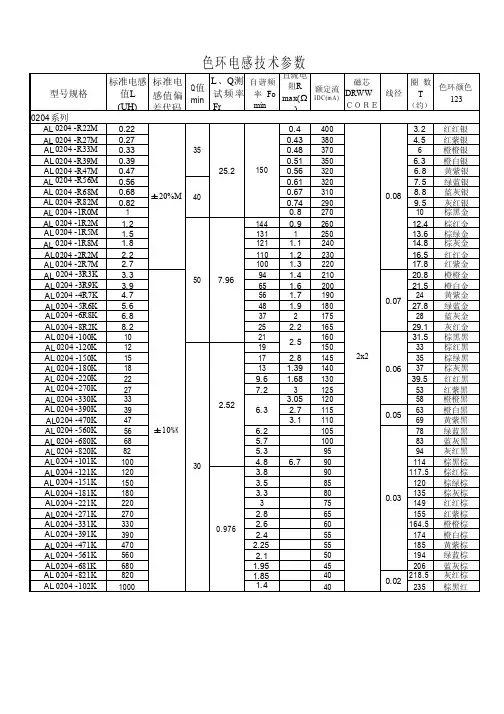

LGA0204 -R22M 0.220.4400 3.2红红银LGA0204 -R27M 0.270.43380 4.5红紫银LGA0204 -R33M 0.330.483706橙橙银LGA0204 -R39M 0.390.51350 6.3橙白银LGA0204 -R47M 0.470.56320 6.8黄紫银LGA0204 -R56M 0.560.613207.5绿蓝银LGA0204 -R68M 0.680.673108.8蓝灰银LGA0204 -R82M 0.820.742909.5灰红银LGA0204 -1R0M 10.827010棕黑金LGA0204 -1R2M 1.21440.926012.4棕红金LGA0204 -1R5M 1.5131125013.6棕绿金LGA0204 -1R8M 1.8121 1.124014.8棕灰金LGA0204 -2R2M 2.2110 1.223016.5红红金LGA0204 -2R7M 2.7100 1.322017.8红紫金LGA0204 -3R3K 3.394 1.421020.8橙橙金LGA0204 -3R9K 3.965 1.620021.5橙白金LGA0204 -4R7K 4.756 1.719024黄紫金LGA0204 -5R6K 5.648 1.918027.8绿蓝金LGA0204 -6R8K 6.837217528蓝灰金LGA0204 -8R2K 8.225 2.216529.1灰红金LGA0204 -100K 102116031.5棕黑黑LGA0204 -120K 121915033棕红黑LGA0204 -150K 1517 2.814535棕绿黑LGA0204 -180K 1813 1.3914037棕灰黑LGA0204 -220K 229.6 1.6813039.5红红黑LGA0204 -270K 277.2312553红紫黑LGA0204 -330K 33 3.0512058橙橙黑LGA0204 -390K 39 2.711563橙白黑LGA0204 -470K 47 3.111069黄紫黑LGA0204 -560K 56 6.210578绿蓝黑LGA0204 -680K 68 5.710083蓝灰黑LGA0204 -820K 82 5.39594灰红黑LGA0204 -101K 100 4.8 6.790114棕黑棕LGA0204 -121K 120 3.890117.5棕红棕LGA0204 -151K 150 3.585120棕绿棕LGA0204 -181K 180 3.380135棕灰棕LGA0204 -221K 220375149红红棕LGA0204 -271K 270 2.865155红紫棕LGA0204 -331K 330 2.660164.5橙橙棕LGA0204 -391K 390 2.455174橙白棕LGA0204 -471K 470 2.2555185黄紫棕LGA0204 -561K 560 2.150194绿蓝棕LGA0204 -681K 680 1.9545206蓝灰棕LGA0204 -821K 820 1.8540218.5灰红棕LGA0204 -102K10001.440235棕黑红±10%K型号规格4050标准电感值L (UH)标准电感值偏差代码Q 值min 300204系列25.2深圳市银丰电子厂色环电感技术参数色环颜色12335L 、Q 测试频率Fr 自谐频率Fo min 直流电阻R max(Ω)额定流IDC(mA)±20%M7.961502x2线径0.080.050.020.032.520.9766.3 2.5圈 数T （约）0.070.06磁芯DRWW ＣＯＲＥLGA0307 -R10M 0.10.0857000.13棕黑银黑LGA0307 -R12M 0.120.0857000.13棕红银黑LGA0307-R15M 0.150.0957000.13棕绿银黑LGA0307 -R18M 0.180.127000.13棕灰银黑LGA0307 -R22M 0.220.157000.124红红银黑LGA0307 -R27M 0.272600.157000.12 4.2红紫银黑LGA0307 -R33M 0.332500.157000.125橙橙银黑LGA0307 -R39M 0.392200.177000.12 5.2橙白银黑LGA0307 -R47M 0.472000.177000.12 6.2黄紫银黑LGA0307 -R56M 0.561800.177000.127.2绿蓝银黑LGA0307 -R68M 0.681600.187000.128蓝灰银黑LGA0307 -R82M 0.821400.187000.129灰红银黑LGA0307 -1R0M 11350.187000.110.4棕黑金黑LGA0307 -1R2K 1.21350.187000.111棕红金银LGA0307 -1R5K 1.51300.27000.112棕绿金银LGA0307 -1R8K 1.81250.236550.113棕灰金银LGA0307 -2R2K 2.2800.256300.115红红金银LGA0307 -2R7K 2.7800.285950.116.1红紫金银LGA0307 -3R3K 3.3700.35750.0918.1橙橙金银LGA0307 -3R9K 3.9650.325550.0919.1橙白金银LGA0307 -4R7K 4.7450.355300.0922黄紫金银LGA0307 -5R6K 5.6490.45000.0924绿蓝金银LGA0307 -6R8K 6.8300.454700.0926蓝灰金银LGA0307 -8R2K 8.2280.564250.0929灰红金银LGA0307 -100K 10220.723700.0931棕黑黑银LGA0307 -120K 12200.83500.0935棕红黑银LGA0307 -150K 15160.883350.0840棕绿黑银LGA0307 -180K 181513150.0845棕灰黑银LGA0307 -220K 2213 1.22850.0849红红黑银LGA0307 -270K 2711 1.352700.0852红紫黑银LGA0307 -330K 3310 1.52550.0860橙橙黑银LGA0307 -390K 399.5 1.72400.0864橙白黑银LGA0307 -470K 478.5 2.32050.0770黄紫黑银LGA0307 -560K 567.5 2.61950.0777绿蓝黑银LGA0307 -680K 68 6.5 2.91850.0684蓝灰黑银LGA0307 -820K 826 3.21750.0690灰红黑银LGA0307 -101K 100 5.5 3.81650.0698棕黑棕银LGA0307 -121K 120 5.4 4.21600.07100棕红棕银LGA0307 -151K 150 4.75 4.41500.07110棕绿棕银LGA0307 -181K 180 4.3551400.07120棕灰棕银LGA0307 -221K 2204 5.71300.07126红红棕银LGA0307 -271K 270 3.77.51200.07134红紫棕银LGA0307 -331K 330 3.49.51000.07140橙橙棕银LGA0307 -391K 390 2.810.5950.07145橙白棕银LGA0307 -471K 4702.5611.6900.06216黄紫棕银LGA0307 -561K 5602.3513850.06230绿蓝棕银LGA0307 -681K 680218750.05270蓝灰棕银LGA0307 -821K 820 1.623.7650.05280灰红棕银LGA0307 -102K1000 1.1530600.05308棕黑红银色环颜色123额定流IDC(mA)磁芯DRWW ＣＯＲＥ线径圈 数T （约）0307系列色环电感技术参数型号规格标准电感值L (UH)标准电感值偏差代码Q 值min L 、Q 测试频率Fr 自谐频率Fo min 直流电阻R max(Ω)2.3x440±10%K7.962.52600.796±20%M3025.2280LGA04010-R22M 0.223000.114000.134红红银黑LGA04010-R27M 0.272700.1113200.13 4.2红紫银黑LGA04010-R33M 0.332500.1212800.13 5.2橙橙银黑LGA04010-R39M 0.392300.1312000.135橙白银黑LGA04010-R47M 0.472200.1411500.126黄紫银黑LGA04010-R56M 0.562000.1511000.127绿蓝银黑LGA04010-R68M 0.681900.1610300.128蓝灰银黑LGA04010-R82M 0.821720.179800.129灰红银黑LGA04010-1R0M 11570.199200.129.2棕黑金黑LGA04010-1R2M 1.21440.218800.118棕红金黑LGA04010-1R5M 1.51310.238300.119棕绿金黑LGA04010-1R8M 1.81210.257900.1110棕灰金黑LGA04010-2R2M 2.21100.287500.1113红红金黑LGA04010-2R7M 2.7601000.37200.1114红紫金黑LGA04010-3R3K 3.3940.346700.1116橙橙金银LGA04010-3R9K 3.9650.376400.1117橙白金银LGA04010-4R7K 4.7560.396200.1119黄紫金银LGA04010-5R6K 5.6480.435900.1120绿蓝金银LGA04010-6R8K 6.875370.485500.1121蓝灰金银LGA04010-8R2K 8.280250.525300.1124灰红金银LGA04010-100K 1085210.585000.1129棕黑黑银LGA04010-120K 12190.634800.134棕红黑银LGA04010-150K 15170.724600.135棕绿黑银LGA04010-180K 18130.774300.138棕灰黑银LGA04010-220K 229.60.844100.144红红黑银LGA04010-270K 277.20.943900.148红紫黑银LGA04010-330K 33 6.3 1.033700.154橙橙黑银LGA04010-390K 3950 6.3 1.123500.158橙白黑银LGA04010-470K 47456.3 1.223400.160黄紫黑银LGA04010-560K 56 6.2 1.343200.166绿蓝黑银LGA04010-680K 68 5.7 1.473050.174蓝灰黑银LGA04010-820K 8255 5.3 1.622900.184灰红黑银LGA04010-101K 10050 4.8 1.82750.0988棕黑棕银LGA04010-121K 12055 3.8 3.71850.0793棕红棕银LGA04010-151K 15045 3.5 4.21750.0798棕绿棕银LGA04010-181K 18050 3.3 4.61650.07104棕灰棕银LGA04010-221K 220553 5.11550.07123红红棕银LGA04010-271K 270 2.8 5.81450.07139红紫棕银LGA04010-331K 330 2.6 6.41370.07143橙橙棕银LGA04010-391K 390 2.471330.07146橙白棕银LGA04010-471K 470 2.257.71260.07181黄紫棕银LGA04010-561K 560 2.18.51200.07197绿蓝棕银LGA04010-681K 680 1.959.41130.07210蓝灰棕银LGA04010-821K 820 1.8510.51050.06231灰红棕银LGA04010-102K1000500.252 1.4141000.06250棕黑红银磁芯DRWW ＣＯＲＥ线径圈 数T （约）色环颜色123色环电感技术参数型号规格标准电感值L (UH)标准电感值偏差代码Q 值min L 、Q 测试频率Fr 自谐频率Fo min 直流电阻R max(Ω)额定流IDC(mA)0410系列0.976656055502.525540±20%M4525.23x6507.9655±10%K6570。

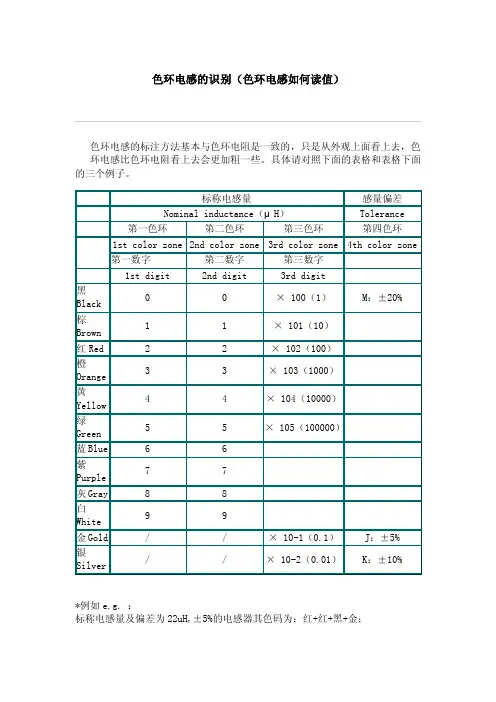

色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；If nominal inductance & tolerance is22uH,±5%, respectivelyred+red+black+gold should be marked;标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；If nominal inductance & tolerance is 1.0uH,±10%, respectivelybrown+black+gold+silver should be marked;标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
If nominal inductance & tolerance is 0.22uH,±20%, respectivelyred+red+silver+black should be marked.备注：LGA0204 由于体长较小，只标注前三条代表标称电感量的色码。
NOTE: Only the first three color zones are marked on the body of LGA0204，due to the small body size.常用电感参数【热门话题】发表时间：2008年11月27日电感参数1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；If nominal inductance & tolerance is22uH,±5%, respectivelyred+red+black+gold should be marked;标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；If nominal inductance & tolerance is 1.0uH,±10%, respectivelybrown+black+gold+silver should be marked;标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
If nominal inductance & tolerance is 0.22uH,±20%, respectivelyred+red+silver+black should be marked.备注：LGA0204 由于体长较小，只标注前三条代表标称电感量的色码。
NOTE: Only the first three color zones are marked on the body of LGA0204，due to the small body size.常用电感参数【热门话题】发表时间：2008年11月27日电感参数1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
