电感器测量方法主要测试那些参数

电感测量方案前言电感是电学中常用的元器件，广泛应用于各种电路中。

在实际应用中，电感值的精确测量十分重要。

本文将介绍一种电感测量方案，以确保测量结果的精度和可靠性。

主体一、传统电感测量方法在传统电感测量方法中，常用的方案是基于电桥原理的测量方法。

这种方法需要使用电桥电路，通过调节电桥电路的参数，使得电桥平衡，从而得到被测电感的值。

但是，这种方法需要提前调节电桥电路参数，且灵敏度较低，对测量环境要求严格。

二、新型为了解决传统电感测量方法的问题，我们提出了一种基于数字信号处理的新型电感测量方案。

该方案的主要流程如下：1. 采集电感电压信号：使用一个放大器将电感产生的微弱电压信号放大到一定的幅值，以便后续数字信号处理。

2. 数字信号处理：将采集到的电感电压信号输入到一台高速ADC 中进行模数转换，再通过数字信号处理芯片进行数字降噪、数字滤波等相关算法处理。

3. 计算电感值：在处理好的信号基础上，通过傅里叶变换算法，可直接计算出该电感的值。

该方案的优点在于，与传统电感测量方案相比，借助数字信号处理技术，可以有效降低电感测量的误差、提高测量精度。

此外，该方案不需要使用电桥电路，操作简单，测量环境要求较低。

三、电感测量方案的实现为了实现该电感测量方案，需要使用一些关键元器件和相关设备：1. 放大器：用于放大电感产生的微弱电压信号，以便后续数字信号处理。

2. ADC：用于将电感电压信号进行模数转换。

3. DSP：用于进行数字信号处理，实现测量电感值的计算。

4. 电感：被测电感。

四、结论与总结本文介绍了一种基于数字信号处理的电感测量方案。

该方案通过数字信号处理等相关技术，可有效提高电感测量的精度和可靠性，具备较高的实用性。

实际应用中，还需根据具体的测量需求，结合相关的计算方法，实现测量结果的精确定量化。

3
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
4.电感器的电路符号
固定电感
磁芯电感
可调电感
铁芯电感
可调铁芯电感
5.感抗:电感器对交流电所呈现的 阻力称之为感抗，用符号“XL”表 示，单位为Ω。感抗等于电感器两 端交流电压（有效值）与通过电 感器的交流电流（有效值）的比 值。感抗XL分别与交流电的频率f 和电感器的电感量L成正比，即 XL=2 лfL（Ω）。
需要说明的是：在检测电感器时，数字万用表的量程选择很 重要，最好选择接近标称电感量的量程去测量，否则，测试的 结果将会与实际值有很大的误差。
由于电感器属于非标准件，不像电阻器那样可以方便地检测， 且在有些电感体上没有任何标注，所以一般要借助图纸上参数 标注来识别其电感量。在维修时，一定要用与原来相同规格、 参数相近的电感器进行代换。
从使用情况来看，闭胸式的使用比较 广泛。 敞开式 盾构之 中有挤 压式盾 构、全 部敞开 式盾构 ，但在 近些年 的城市 地下工 程施工 中已很 少使用 ，在此 不再说 明。
一.电感器的基本知识 ຫໍສະໝຸດ . 电感器的分类 三.电感器的实物图解 四.电感器的识别 五.电感器的主要参数 六.电感器的好坏测量 七.电感器的应用
1.标称电感量
它表示线圈产生自感电动式的大小，基本单位是亨利（H ），常 用的单位有毫亨（mH）和微亨（μH）。换算单位为；
1H = 103mH = 106uH
2.品质因数
它是衡量线圈品质好坏的一个物理量，用字母“Ｑ”表 示。Ｑ值越高，表明电感线圈功耗越小，效率越高，则 “品质”越好。Ｑ值与线圈的结构（导线粗细、多股或单 股、绕法、磁芯）有关。

电感得测量方法首先理解一下，测量得定义，为什么要测量，测量就是按照某种规律，用数据来描述观察到得现象，即对事物作出量化描述。

测量就是对非量化实物得量化过程。

总结一下：就就是一个量化得过程，为什么要量化呢，量化后就可以记录下来，做为一个照参物体，形成一个标准化管理，方便于大家交流，记忆。

具有一个统一性得管理。

电感测量，也就就是测量电感量，品质因数，额定电流、直流阻抗及电感封装得尺寸大小,耐温及可焊性。

电感器电气性量，简单得可以用万用表，测试电感直流阻抗，通断情况，（最好有一个良品做参照物与被测试品值做比较）但如果电感内部有匝间短路就比较难测试出来。

所以用万用表只能粗略得测量出其好与坏，如果有条件得话可以用电桥进行电感量得测试，品质因素，及额定电流、直流阻抗得测试。

电感封装尺寸大小，则用卡尺依据电感尺寸图对尺寸大小一一进行测量。

瞧其就是否在对应得尺寸误差公差之内。

其可焊性就是否良好，最好就是装被测试品直接过波峰炉，瞧经过波峰炉后得电感焊接情况，可焊性就是否良好，也不就是电感单方面得问题，可焊性跟锡、助焊剂有关，波峰温度有密切关系。

下面介绍一下简单得电感测量方法：1、准备工作：电感测试工具（电感测量仪器TH2810或1062）如上图：电感测量仪器一台，接通电源按下电源开关键，仪器进入自检状态（3-5秒），开机后，让机器预热一段时间。

2、电感测试量设定介面：如上图：电感测量仪器设定如上参数：设定为L电感测试档位。

一般没有特殊要求，设定测试频率为1K及测试电压为0、25V或0、3V仪器调试步骤：1）开机仪器自检后，设定测试电感步骤：仪器默认为C档，按PARA三次后，仪器进入L档测试。

2）设定测试电压条件步骤：仪器默认为1V , 按LEVEL一次，仪器设定为0、1V，按二次仪器设定为0、3V。

2）设定测试频率条件步骤：仪器默认为1KHZ , 按FREQ一次，仪器设定为10KHZ，按二次仪器设定为100HZ,按三次仪器设定为200HZ。

哇哈哈PMSM 参数测量实验测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。

1. 定子电阻的测量采用直流实验的方法检测定子电阻。

通过逆变器向电机通入一个任意的空间电压矢量U i (例如U 1)和零矢量U 0,同时记录电机的定子相电流,缓慢增加电压矢量U i 的幅值,直到定子电流达到额定值。

如图1所示为实验的等效图,A 、B 、C 为三相定子绕组,U d 为经过斩波后的等效低压直流电压。

I d 为母线电流采样结果。

当通入直流时，电机状态稳定以后，电机转子定位，记录此时的稳态相电流。

因此，定子电阻值的计算公式为：1,2a d b c d I I I I I ===- (1) 23d s dU R I = (2)图1 电路等效模型2． 直轴电感的测量在做直流实验测量定子电阻时,定子相电流达到稳态后,永磁转子将旋转到和定子电压矢量重合的位置,也即此时的d 轴位置。

测定定子电阻后,关断功率开关管,永磁同步电机处于自由状态。

向永磁同步电机施加一个恒定幅值,矢量角度与直流实验相同的脉冲电压矢量(例如U 1),此时电机轴不会旋转(ω=0),d 轴定子电流将建立起来，则d 轴电压方程可以简化为：d d d q q d di u Ri L i L dt ω=-+d d d d di u Ri L dt =+ (3)对于d 轴电压输入时的电流响应为：()(1)d R t L U i t e R -=- (4) 利用式(4)以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。

其中U /R 为稳态时的电流反应，R 为测得的电机定子电阻。

由上式可知电流上升至稳态值的0.632倍时，1dRt L -=-，电感与电阻的关系式可以写成：0.632d L t R =∙ (5) 其中t 0.632为电流上升至稳态值0.632倍时所需的时间.3． 交轴电感的测量测出L d 之后,在q 轴方向(d 轴加90°)施加一脉冲电压矢量。

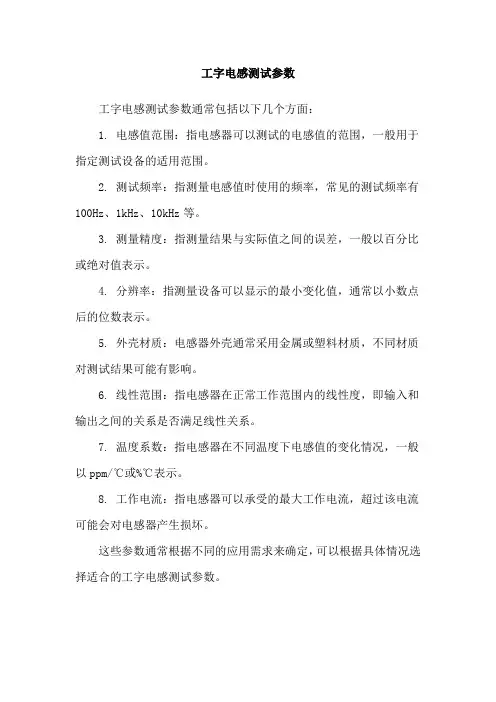

工字电感测试参数
工字电感测试参数通常包括以下几个方面：
1. 电感值范围：指电感器可以测试的电感值的范围，一般用于指定测试设备的适用范围。

2. 测试频率：指测量电感值时使用的频率，常见的测试频率有100Hz、1kHz、10kHz等。

3. 测量精度：指测量结果与实际值之间的误差，一般以百分比或绝对值表示。

4. 分辨率：指测量设备可以显示的最小变化值，通常以小数点后的位数表示。

5. 外壳材质：电感器外壳通常采用金属或塑料材质，不同材质对测试结果可能有影响。

6. 线性范围：指电感器在正常工作范围内的线性度，即输入和输出之间的关系是否满足线性关系。

7. 温度系数：指电感器在不同温度下电感值的变化情况，一般以ppm/℃或%℃表示。

8. 工作电流：指电感器可以承受的最大工作电流，超过该电流可能会对电感器产生损坏。

这些参数通常根据不同的应用需求来确定，可以根据具体情况选择适合的工字电感测试参数。

电感器检测技术
电感器检测的基本原理
电感器检测技术 是通过测量电感 器的电感量、品 质因数、分布电 容等参数，以评 估其性能和状态 的一种技术。
电感器检测的基本 原理基于电磁感应 定律，通过测量电 感器在交流或直流 激励下的响应，可 以推导出其电感量、 品质因数等参数。
在电感器检测中， 常用的方法有阻抗 分析法、Q值测量 法、电感器电桥法 等，这些方法各有 优缺点，应根据实 际情况选择合适的 检测方法。
电感器在电磁炉中的应用
电磁炉工作原理：利用电感器产生 高频磁场，使铁质锅体在磁场内产 生涡流，从而产生热量
电感器在电磁炉中的选型要求：电感 量、匝数、线径等参数需根据实际需 求进行选择，以保证电磁炉的正常工 作
添加标题
添加标题
添加标题
添加标题
电感器在电磁炉中的作用：产生高 频磁场，控制电流的通断，实现加 热和保温功能
电感器在电磁炉中的检测方法：通 过测量电感量、电阻值等参数，判 断电感器是否正常工作
电感器选用与常 见问题处理
电感器的选用原则与技巧
根据电路需求选择合适的电感器类型和规格 考虑电感器的额定电流和电压，确保安全使用 考虑电感器的品质因数和分布电容等参数，以满足电路性能要求 考虑电感器的封装和尺寸，以确保其适应电路板布局和生产工艺要求
处理方法：检查线圈松动或磁芯磁饱和，调整线圈间距或更换磁芯材料
常见问题：漏磁严重 处理方法：增加屏蔽罩或改变线圈绕制方式，减小漏磁 处理方法：增加屏蔽罩或改变线圈绕制方式，减小漏磁
电感器的维修与保养
定期检查电感器的外观，确保 无破损或变形
检查电感器的绝缘性能，确保 无老化或破损
定期清理电感器表面灰尘和污 垢，保持清洁
工作原理：电感器的工作原理是基于楞次定律，即感应电流产生的磁场总是阻碍原磁场的变化。当电感器中的电流发生变化 时，它会产生一个反向的电动势，以阻碍电流的变化。这个反向电动势会产生一个磁场，该磁场会抵消原磁场的变化，从而 保持电感器中的电流稳定。

共模电感感值测试方法全文共四篇示例，供读者参考第一篇示例：共模电感是一种电子元件，常常用于消除电路中的共模干扰。

在设计和测试电路时，我们往往需要准确地测量共模电感的感值，以确保电路的正常运行和性能。

本文将介绍关于共模电感感值测试方法的相关内容。

一、共模电感简介共模电感是一种特殊的电感，其主要功能是抑制共模噪声及干扰。

在电路设计中，常常会采用共模电感作为部分滤波器或者其他电路中的一个重要元件。

共模电感通常由绕线圈和铁芯材料组成，其构造和参数与普通电感有所不同。

二、共模电感感值测试方法1. 通用测试方法传统上，共模电感的感值一般通过使用LCR测量仪来测量。

LCR测量仪是一种专门用于测量电路中电感、电容和电阻等参数的仪器。

在测量共模电感时，通常需要调整仪器的测量范围和频率，以获得准确的测量结果。

在进行测量时，需要将被测共模电感连接到LCR测量仪的测试夹具中。

通过设置合适的测量范围和频率，可以得到共模电感的感值。

需要注意的是，测量过程中要避免外界干扰，并确保测量稳定和准确。

2. 自制测试装置除了使用传统的LCR测量仪外，还可以采用自制的测试装置来测量共模电感的感值。

自制测试装置一般由信号源、示波器和计算器等组成，通过搭建电路和设置参数来实现对共模电感的测量。

在自制测试装置中，需要首先通过信号源来激励被测共模电感，并通过示波器来观察电路中的信号波形。

通过观察波形的变化，可以得到共模电感的感值。

通过计算器来计算和记录测量结果。

自制测试装置的优点是可以根据实际需求进行设计和调整，具有较强的灵活性和自主性。

但需要注意的是，自制测试装置的精度和稳定性可能不如专业的LCR测量仪，因此在使用时需要谨慎处理。

三、注意事项在进行共模电感感值测试时，有一些注意事项需要注意：1.保持测量环境稳定，避免外界干扰对测量结果的影响。

2.选择合适的测量范围和频率，以获得准确的测量结果。

3.检查测量仪器和测试装置的参数设置是否正确，确保测量的准确性和可靠性。

电感的测量方法学号：0962510107 姓名：魏婧玲电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

这种电感称为自感，是闭合回路自己本身的属性。

下面介绍几种电感值的测量方法。

一、串接一个电阻，同上交流电，测量电感上的电压和通过的电流，由欧姆定律计算电感的感抗，然后按照下式推算出电感值。

XL = ωL = 2πfL ，XL 就是感抗，单位为欧姆 ，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹 ，L 是线圈电感，单位为亨利.。

二、使用电感测试仪测试加一个正弦波电压,测通过它的电流的幅值和相位.矢量除,根本频率,就可以得到电感值三、电感是储能元件, 因此可利用它与电容器组成振荡回路:不同于谐振回路， 根据振荡频变化, 进而推算出电感量的大小由于振荡频率作得较高, 因此, 可获得较高的分辨度。

振荡法测量的基本保证是要求振荡的频率相对稳定, 我们采用) 1Α Β ΧΔ Ε 振荡器, 因为它有较宽的频率范围, 且相对稳定。

我们采用Colpitts 振荡器，因为它有较宽的频率范围且相对稳定。

其基本频率为f =假定c 不变，令γ=为待定系数，则γ应为常数，有f=f γ=，因此，根据振荡频率f 值，可得到相应的电感L 值。

四、它是测量在半导体衬底上设置的电感器的电感值的电感值测量方法，其特征在于：包括：对其主电极与上述电感器的一端连接的控制晶体管的控制电极以恒定的周期施加电压，使电流脉冲流过上述电感器的步骤；借助于与上述电感器的另一端连接的第1测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤；以及借助于经电阻与上述控制晶体管的上述主电极连接的第2测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤，上述第1测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第1测量线；以及测量在上述电流脉冲的下降期间流过的电流的第2测量线，上述第2测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第3测量线；以及测量在上述电流脉冲的下降期间流过的电流的第4测量线，通过将流过上述电感器的电流分离成在上述电流脉冲的上升期间流过的电流和在下降期间流过的电流进行测量，来测量上述电感器的电感值。

武汉市华天电力自动化有限责任公司电容电感检测仪说明书目录一、概述: ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）二、测量仪器特点：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）三、捡测参数项目：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）四、等效方式：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）五、仪器技术参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（２）六、测量范围、分辨率及误差值：．．．．．．．．．．．．．．．．．（２）七、钳形表测量范围及误差（部件）：．．．．．．．．．．．．．．（２）八、仪器工作原理：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（３）九、使用前的注意事项：．．．．．．．．．．．．．．．．．．．．．．．．．（３）十、解释测量结果的意义：．．．．．．．．．．．．．．．．．．．．．．．（３）十一、仪器面板及说明：．．．．．．．．．．．．．．．．．．．．．．．．．（４）十二、仪器接线方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十三、仪器操作方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十四、：与电脑数据通讯．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）电容电感测试仪一、概述：电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。

针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：▣现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；▣完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；▣大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整；二、测量仪器特点：▣本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；▣大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；▣液晶屏幕自带触屏按键，使操作直观、简单；▣电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；▣波形和测量数据同时显示，使测试过程更直观；▣新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；▣本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备；三、检测参数项目：四、等效方式：RC内部串、并等效电路图图中，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。

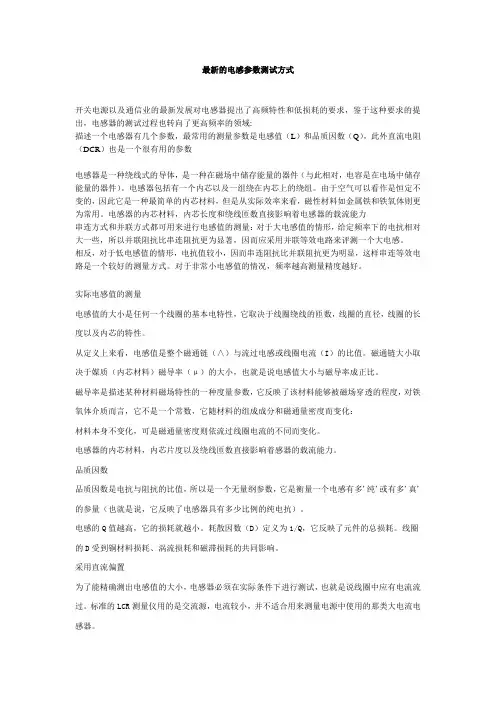

最新的电感参数测试方式开关电源以及通信业的最新发展对电感器提出了高频特性和低损耗的要求，鉴于这种要求的提出，电感器的测试过程也转向了更高频率的领域:描述一个电感器有几个参数，最常用的测量参数是电感值（L）和品质因数（Q），此外直流电阻（DCR）也是一个很有用的参数电感器是一种绕线式的导体，是一种在磁场中储存能量的器件（与此相对，电容是在电场中储存能量的器件）。

电感器包括有一个内芯以及一组绕在内芯上的绕组。

由于空气可以看作是恒定不变的，因此它是一种最简单的内芯材料，但是从实际效率来看，磁性材料如金属铁和铁氧体则更为常用。

电感器的内芯材料，内芯长度和绕线匝数直接影响着电感器的载流能力串连方式和并联方式都可用来进行电感值的测量：对于大电感值的情形，给定频率下的电抗相对大一些，所以并联阻抗比串连阻抗更为显著，因而应采用并联等效电路来评测一个大电感。

相反，对于低电感值的情形，电抗值较小，因而串连阻抗比并联阻抗更为明显，这样串连等效电路是一个较好的测量方式。

对于非常小电感值的情况，频率越高测量精度越好。

实际电感值的测量电感值的大小是任何一个线圈的基本电特性，它取决于线圈绕线的匝数，线圈的直径，线圈的长度以及内芯的特性。

从定义上来看，电感值是整个磁通链（∧）与流过电感或线圈电流（I）的比值。

磁通链大小取决于媒质（内芯材料）磁导率（μ）的大小，也就是说电感值大小与磁导率成正比。

磁导率是描述某种材料磁场特性的一种度量参数，它反映了该材料能够被磁场穿透的程度，对铁氧体介质而言，它不是一个常数，它随材料的组成成分和磁通量密度而变化：材料本身不变化，可是磁通量密度则依流过线圈电流的不同而变化。

电感器的内芯材料，内芯片度以及绕线匝数直接影响着感器的载流能力。

品质因数品质因数是电抗与阻抗的比值，所以是一个无量纲参数，它是衡量一个电感有多'纯'或有多'真'的参量（也就是说，它反映了电感器具有多少比例的纯电抗）。

电感器特性参数及意义.表征电感器电器特性的参数,主要有:L、Q、DCR、SRF、IDC,检验其机械特性的方法主要有抗拉压、抗震压、抗冲击、耐高温、耐低温.L: (电感)：电流通过导体时，产生符合右手螺旋定则的磁场，这种现象叫电磁感应，简称电感.电感的特性为：不允许电流做瞬间的变化。

电感器（Inductor），凡能产生电感作用的器件统称为电感器；一般电感由线圈构成的，所以又统称电感线圈，为了增加电感量和Q值，并缩小体积，通常在线圈中加入铁粉芯。

电感值,国际单位为:亨利,其英文表示H. 常用单位为: 毫亨(mH) 微亨(μH)表征线圈产生感生电动势的能力.L的定义式为: L=dψ/di (微分表达式)意义: 磁通量相对于电流的变化率.L的计算公式:L=AL*N2L=4πuiN2Ae/le*108Al=4πui*Ae/le*108L:电感值(H)Al:电感系数( nH/ N2)N:线圈匝数(turns)Ae:磁芯有效横截面积(cm2)Le:磁路长度(或平均长度, cm)ui:磁芯材料的初始磁导率.实用经验公式:L1/N12= L2/N22→L1= N12/ N22*L2该经验公式在磁力线尚未饱和时准确度很高,发生磁饱和以后, 该公式失去效用.Q(quality factor):Q值是电感器的质量系数,用来表征电感器储存能量与消耗能量之间的关系.其数学表达式如下:Q值=贮存能量/消耗能量=XL/R=2πf*L/RXL:感抗(Ω)R:电阻(Ω)f:频率(Hz)L:电感值(H)从Q值的定义式中,很明显可以看出: Qd值越高越好,在数字通信电路中,Q值的大小直接影响着数据的传输速度.决定Q值高低的变量有三个, 即是R: 电阻(Ω) f: 频率(Hz) L: 电感值(H) .在稳恒电路中,电感器贮存的磁场能量为:E=½*L*I2E: 能量(J) L: 电感(H) I: 电流(A)上式的意义在于: 它很清楚地告诉我们,在大电流通过时,只有那些L值降低不大的电感器才可以贮存足够多的磁场能量. 这对于我们如何选用磁芯很有帮助.DCR:(Direct Current Resistance) 直流电阻值是构成线圈本身导体的电阻.若已知线径.线长和线材电阻率,则可直接计算其DCR值.DCR=ρ*4L/πd²(Ω)ρ:线材电阻率(Ω*m) L:线长(m) d: 线的直径(m)*.* 需要特别指出的是: DCR的测量值随温度的不同而不同,温度升高时,DCR也增大. 这是因为温度升高时,(所有金属)自由电子的无规则运动速度加快,电子之间的碰撞更加剧烈,使得金属材料的电阻率增大. 所以在测量DCR时必须等线圈恢复至常温.*.* 一般情况下,DCR的标注值以20℃时的测量值为标准.温度每上升1℃,其DCR 值增加0.4%.我们一般希望DCR值越小越好,因为多数情况下,DCR越小,电感器越不容易发热,能够承受更大的电流. 但也偶有特殊.SRF:(Self Resonant Frequency)自共振频率:所有的电感器在其绕组之间存在着电容性,称为分布电容.随频率升高时,电感器的感抗(X L).交流电阻值(R)同时升高,但频率高过某一个极限时,电感器的感抗急剧降低直至消失,而在特性上表现为电容性负载,使电感器发生这种现象的频率点(XL=0),称为该电感器的自共振频率点,即为在此频率之前,电感表现为感性,L>0,在此频率之后表现为容性L<0.电路的设计者在设计电子电路时,特别是高频电路时已经考虑到电路的正常工作频率,从而提出SRF一定要大于某一个限制值,以确保电路正常工作.影响电感器SRF值的因素有:磁芯材质,线径,圈数(L值)IDC:(Rated Current)电流限制值,一般从两个方面考评:一是基于电感值(L)的降低幅度,,标示为IDC1;二是基于正常工作时电感器线圈的温升,标示为IDC2.IDC1:表征磁芯的耐电流特性,在电流增加时,磁芯是否达到饱和状态.发生磁饱和时,L 值急剧下降,失去正常作用,一般情况下,IDC1限值是在L值降低幅度小于等于10%确定的.IDC2:表征线圈可以承受电流的能力,在电流增加时线圈是否会产生大量的热而烧毁. 线圈产生热,是因为线圈本身有电阻, 电流通过时其热功率符合下列表达式:P=I2R当其产生的热量大于其表面能够散发的热量时,线圈温度便会升高. 温度升高时,其表面的散热能力逐步增强,这样一来,总能找到一个温度点,使得线圈产生的热量刚好等于其表面散失的热量,此时,线圈的温度不再升高,开始维持平稳,关键的是我们如何控制这个温度点,使之不至于烧毁线圈.上式中, I适当时, 线圈的温度不需要升高太多(≦40℃)便可以达到热平衡, 这就是我们要寻找的IDC2.也就是线圈能够正常工作时所允许通过的电流限值.考虑一个电感器,除以上5个基本特性参数外,还应考虑到它的使用可靠性.这一点是设计工程师们必须想到的.电感器的使用环境(温度,湿度等)是否恶劣, 是否有酸碱性物质,是否有受摩擦,撞击等外应力的可能性,这些问题考虑之后,决定是否要加装套管,外壳等保护性装臵.样品制作及注意事项为更好地完成制样这一工作，下面是一些样品制作注意事项，供参考。

误差 ±20％ ±1％ ±2％ ±3％ ±4％
±5％ ±10％
知识3 电感器和变压器的检测方法
电感线圈只有一部分（阻流圈、振荡线圈LC固定电感线圈）是按标准生 产出来的产品，绝大多数是非标产品，自制。铁心线圈只能用于低频， 铁氧体线圈、空心线圈可用于高频。
1、电感器线圈的测量 用万用表的欧姆档测量电感器的直流电阻，应不为0和无穷大。
（3）高频扼流圈
用在高频电路中阻碍高频电流的通过。常与电容器串联组成滤波电路， 起到分开高频和低频信号的作用改变磁芯在线圈中的位置就可以达到
改变电感量的目的。如：磁棒式天线线圈－可变电感线圈，其电感量在 一定范围内可以调节。与可变电容器组成调谐器，用于改变谐振回路的 谐振频率。 3、电感器的主要参数 （1）电感量标称值与误差 电感量表示电感线圈工作能力的大小。电感＝磁通/电流 L
变压器也是一种电感器。它是利用两个电感线圈靠近时的互感应现 象工作的。在电路中可以起到电压变换和阻抗变换的作用，是电子产品中 十分常见的元件。 （1）低频变压器 （有两种） 音频变压器：实现阻抗匹配、耦合信号、将信号倒相等。（只有在阻
抗匹配的情况下，音频信号的传输损耗及其失真才能降 到最小。）（20Hz~20KHz） 电压变压器：将220V交流电压升高或降低，变成所需的各种交流电压。 （2）中频变压器（又叫中周） 中周是超外差式收音机和电视机中的重要元件。
例：4N7: 4.7 nH ； 4R7:4.7 μH； 47N:47 nH ； 6R8:6.8 μH 。 其允许偏差也用文字符号表示。
例：±1％ ±2％ ±5％ ±10％ ±20％ ±30％
FG JK
M
N
（3）数码法：用三位数码表示电感量的标称值。一、二位为有效数， 第三位为倍率，即零的个数，单位为μH。 例：102J: 1000 μH,允许偏差±5％； 183K: 18000 μH,允许偏差±10％；

电感测试方法lcr
电感测试方法LCR是测量电感器的电感值、内阻和频率响应的方法，通常使用LCR（电感（L）、电容（C）、电阻（R））测试仪器进行测量。

该方法利用交流电源在待测电感上施加信号，测量电感的阻抗、相位和频率，然后通过计算得出电感的电感值、内阻和频率响应等参数。

具体实施步骤如下：
1.将电感器连接到LCR测试仪器的测试夹子上，确保连接正确并牢固。

2.选择合适的测试频率，并设置测试仪器上的参数。

3.开始测试，测试仪器会通过施加信号在电感上测量其电感值、内阻和频率响应等参数。

4.根据测试结果，可以对电感器进行深入分析和优化设计。

需要注意的是，在进行电感测试时，应保持测试环境稳定，并尽可能避免干扰因素的干扰，以确保测试结果的准确性。

电感测试仪器使用方法（原创版4篇）《电感测试仪器使用方法》篇1电感测试仪器是一种用于测试电感器件的仪器，一般具有测量电感值、电流、电压等功能。

使用电感测试仪器需要按照以下步骤进行：1. 连接测试仪器和被测电感器件。

将测试仪器的正负极连接到被测电感器件的两端，确保连接正确无误。

2. 打开测试仪器。

在连接好被测电感器件后，打开测试仪器，使其处于工作状态。

3. 设置测试参数。

根据测试需要，设置测试仪器的测量范围、测试模式等参数。

4. 测量电感值。

将测试仪器的探头放在被测电感器件上，读取测试仪器显示的电感值。

5. 测量电流和电压。

将测试仪器的探头放在被测电感器件的电路中，读取测试仪器显示的电流和电压值。

6. 记录测试结果。

将测试仪器测得的电感值、电流、电压等数据记录下来，以便后续分析和处理。

7. 关闭测试仪器。

在完成测试后，关闭测试仪器以节省电源并确保安全。

需要注意的是，在使用电感测试仪器时，应按照仪器的操作手册或说明书进行操作，避免误操作或损坏仪器。

《电感测试仪器使用方法》篇2电感测试仪器是一种用于测试电感器件的仪器，一般具有测量电感值、电流、电压等功能。

使用电感测试仪器需要按照一定的步骤进行操作，以下是一般的使用方法：1. 连接测试仪器：将电感器件连接到电感测试仪器的测试端口上，一般使用香蕉插头连接。

同时，将电源连接到仪器的电源端口上，打开仪器电源开关。

2. 设置测试参数：根据需要测试的电感器件的类型和规格，设置测试仪器的测试参数，如测试模式、测试频率、测试电压等。

一般可以通过仪器上的按键或触摸屏进行设置。

3. 进行测试：设置好测试参数后，将电感器件连接到测试仪器上，并按下测试按钮开始测试。

测试仪器会自动测量电感器件的电感值、电流、电压等参数，并显示在仪器的显示屏上。

4. 读取测试结果：测试完成后，可以通过测试仪器上的显示屏或打印机读取测试结果。

一般测试仪器会提供测试数据的打印或导出功能，方便用户保存和分析测试结果。

（1）电感器的测试
用MF47型万用表电阻档测试电感器阻值的大小。

若被测电感器的阻值为零，说明电感器内部绕组有短路故障。

注意操作时一定要将万用表调零，反复测试几次。

若被测电感器阻值为无穷大，说明电感器的绕组或引出脚与绕组接点处发生了断路故障。

（2）变压器的简易测试
绝缘性能测试：用万用表电阻档R×10K分别测量铁心与一次绕组、一次绕组与二次绕组、铁心与二次绕组之间的电阻值，应均为无穷大。

否则说明变压器绝缘性能不良。

测量绕组通断：用万用表R×1档，分别测量变压器一次、二次各个绕组间的电阻值，一般一次绕组阻值应为几十欧至几百欧，变压器功率越小电阻值越大;二次绕组电阻值一般为几欧至几百欧，如某一组的电阻值为无穷大，则该组有断路故障
注意：这种测量方法只是一种比较粗略的估测，有些绕组匝间绝缘轻微短路的变压器是检测不准的。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

LCR及阻抗仪测试参数在电路测试中，LCR测量仪是用来测量电感、电容和电阻等参数的重要仪器，而阻抗仪则用于测量电路中的电阻、电感和电容的复数阻抗，下面将详细介绍LCR测量仪和阻抗仪的测试参数。

1. 电阻（Resistance）：电阻是指电流在电路中受到阻碍的程度，常用欧姆（Ω）作为单位进行测量。

在LCR测量仪中，电阻的测试范围通常为0. 01Ω~100MΩ，精度为0.1%~0.01%，测试频率范围为20Hz~5MHz。

2. 电感（Inductance）：电感是指导体中电流变化产生的电磁感应现象，常用亨利（H）作为单位进行测量。

在LCR测量仪中，电感的测试范围通常为1nH~2H，精度为0.2%~0.02%，测试频率范围为20Hz~5MHz。

3. 电容（Capacitance）：电容是指导体之间存储电荷的能力，常用法拉（F）作为单位进行测量。

在LCR测量仪中，电容的测试范围通常为1pF~1F，精度为0.2%~0.02%，测试频率范围为20Hz~5MHz。

4. 耗散因子（Dissipation Factor，D）：耗散因子是衡量电容器内能量损耗程度的指标。

在LCR测量仪中，耗散因子的测试范围通常为0.0001~100，精度为0.2%~0.02%，测试频率范围为20Hz~5MHz。

6. 相位角（Phase Angle）：相位角是指电阻、电感和电容的相位差，它是测量元件特性的重要参数。

在LCR测量仪中，相位角的测试范围通常为-179°~180°，精度为0.2°~0.02°，测试频率范围为20Hz~5MHz。

1. 阻抗（Impedance）：阻抗是指电路中电流对电压的阻碍程度，它是电阻、电感和电容共同作用的结果，通常以复数形式表示。

在阻抗仪中，阻抗的测试范围通常为0.01Ω~10MΩ，精度为0.1%~0.01%，测试频率范围为1Hz~100MHz。

2. 相位角（Phase Angle）：相位角是指电流与电压之间的相位差，它是测量电路特性的重要参数。

LCR测试仪的测量原理介绍1. 什么是LCR测试仪？LCR测试仪是一种用于测试电感(L)、电容(C)、电阻(R)等三个电学参数的仪器。

它是通过一系列的测试仪器，可以得到这些参数的准确数据和特性曲线。

LCR测试仪应用于电子、电机、电器、通讯、航空等领域，是测试、评估电子元器件、线缆电路、电感、电容等电学参数的重要工具。

2. LCR测试仪的测量原理LCR测试仪的测量原理基于电学的法则和原理。

具体来说，它通过交流信号对被测电学元件进行测试，然后测量交流电路中这些参数，求出元器件的等效电路模型，并从中提取出参数。

2.1 电感的测试原理电感是储存磁能的电学元件，其主要作用是阻止交流电信号的变化。

在LCR测试仪中，电感的测试主要是通过感生电势的方法进行的。

具体来说，测试仪通过交流线圈对电感电路充电，并监测被测电感电路上的电压、电流、相位等参数。

这样就可以精确测量电感的电学参数，如电感值、品质因数、电阻等。

2.2 电容的测试原理电容是储存电能的电学元件，其主要作用是阻止交流电信号对电路中电势的变化。

在LCR测试仪中，电容的测试主要是通过对电容充电，然后记录充电和放电的时间以及电流等参数。

具体来说，LCR测试仪先对电容进行充电，并测量电容电势随时间的变化。

之后，测试仪通过测量电势和电流的时间变化来确定电容的参数，如容量、损耗因数等。

2.3 电阻的测试原理电阻是电子元器件中的一种被动元件，触电时不会发生能量转换，且线性光滑，具有稳定、可靠、简单等特点。

在LCR测试仪中，电阻的测试主要是通过欧姆定律进行的。

具体来说，LCR测试仪在被测电阻电路上施加交流电压，并同时测量电阻电路中通过的电流大小，通过欧姆定律计算出电阻大小。

3. LCR测试仪的应用LCR测试仪广泛应用于电子、电机、电器、通讯、航空等领域，可以用于测试、评估电子元器件、线缆电路、电感、电容等电学参数。

在电子领域，LCR测试仪可以用于测试晶体管等复杂元器件，可以对其特性进行分析和评估。
