空调负荷指标(DOC)

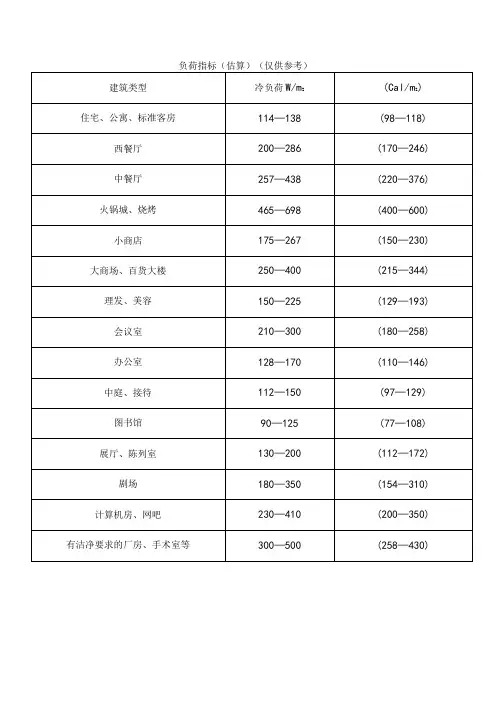

风管设计负荷指标（估算）（仅供参考）方法一、估算法总送风量（m3\h）：G=换气次数×房间体积各场所每小时换气次数新风量=10%-30%×总送风量新风量或者按每个人的新风量标准×人数算表4.1 新风机组选型风量参数表备注：（1）确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑。

根据上表推荐资料分别按“每人所需新风量”和“房间新风换气次数”计算出新风数量值，取二者中较大值，作为设备选型依据。

2、根据计算式准确算估算出总冷负荷，总送风量G=Q(KW)/(HN－HO)KG/S, HN是室内温度下的焓值，HO送风温度下的焓值，已知室内温度及风机盘管的送风温差，送风温度=室内温度－送风温差根据房间大小确定散流器个数，确定送风风道给各支管分配风量，低速风管系统送风区域的最大允许流速根据鸿业软件---双线风管弹出对话框，输入风量，核对风速，选择风管尺寸给每个散流器分配风量，散流器的尺寸先根据送风风速标准，再根据各类风口的风量表选出合适的散流器出口尺寸，回风口尺寸按选出的送风口尺寸大一号选择主风管尺寸根据软件，输入风量，核对风速，得到尺寸送风管渐缩风量，得渐缩风管尺寸风压估算如弯头、三通、变径较少的情况下每米损失4PA左右，反之每米损失6PA左右，机外静压/每米损失压强数=空气处理机组最长送风长度水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）根据冷负荷，查到各个风机盘管的管径，（EXCEL）空调水管选择计算表或中央空调水管道配比一览表，算得各主管的管径。

冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

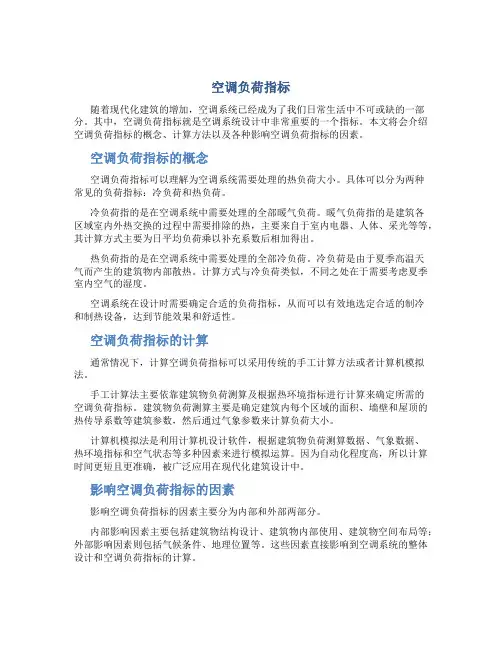

空调负荷指标随着现代化建筑的增加，空调系统已经成为了我们日常生活中不可或缺的一部分。

其中，空调负荷指标就是空调系统设计中非常重要的一个指标。

本文将会介绍空调负荷指标的概念、计算方法以及各种影响空调负荷指标的因素。

空调负荷指标的概念空调负荷指标可以理解为空调系统需要处理的热负荷大小。

具体可以分为两种常见的负荷指标：冷负荷和热负荷。

冷负荷指的是在空调系统中需要处理的全部暖气负荷。

暖气负荷指的是建筑各区域室内外热交换的过程中需要排除的热，主要来自于室内电器、人体、采光等等，其计算方式主要为日平均负荷乘以补充系数后相加得出。

热负荷指的是在空调系统中需要处理的全部冷负荷。

冷负荷是由于夏季高温天气而产生的建筑物内部散热。

计算方式与冷负荷类似，不同之处在于需要考虑夏季室内空气的湿度。

空调系统在设计时需要确定合适的负荷指标，从而可以有效地选定合适的制冷和制热设备，达到节能效果和舒适性。

空调负荷指标的计算通常情况下，计算空调负荷指标可以采用传统的手工计算方法或者计算机模拟法。

手工计算法主要依靠建筑物负荷测算及根据热环境指标进行计算来确定所需的空调负荷指标。

建筑物负荷测算主要是确定建筑内每个区域的面积、墙壁和屋顶的热传导系数等建筑参数，然后通过气象参数来计算负荷大小。

计算机模拟法是利用计算机设计软件，根据建筑物负荷测算数据、气象数据、热环境指标和空气状态等多种因素来进行模拟运算。

因为自动化程度高，所以计算时间更短且更准确，被广泛应用在现代化建筑设计中。

影响空调负荷指标的因素影响空调负荷指标的因素主要分为内部和外部两部分。

内部影响因素主要包括建筑物结构设计、建筑物内部使用、建筑物空间布局等；外部影响因素则包括气候条件、地理位置等。

这些因素直接影响到空调系统的整体设计和空调负荷指标的计算。

值得注意的是，建筑物节能设计应该始终占据着设计的核心地位，因为一个合理的节能设计不仅可以有效提高舒适度，而且还能够节省大量能源。

在设计空调系统时，同时应该综合考虑各种因素，以达到最优的设计效果。

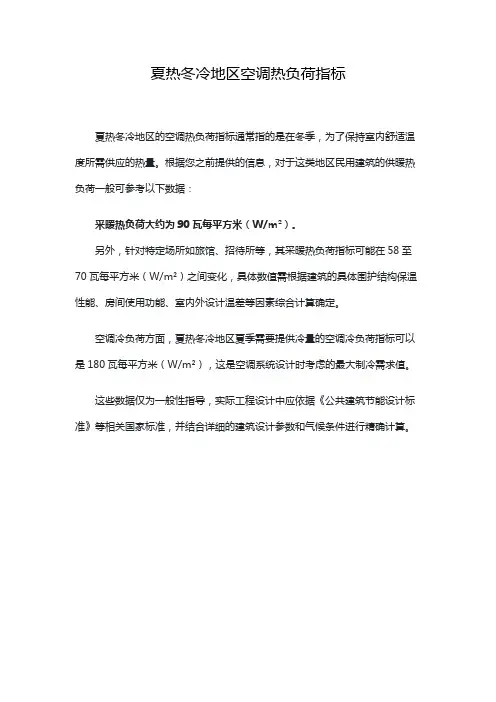

夏热冬冷地区空调热负荷指标
夏热冬冷地区的空调热负荷指标通常指的是在冬季，为了保持室内舒适温度所需供应的热量。

根据您之前提供的信息，对于这类地区民用建筑的供暖热负荷一般可参考以下数据：
采暖热负荷大约为90瓦每平方米（W/m²）。

另外，针对特定场所如旅馆、招待所等，其采暖热负荷指标可能在58至70瓦每平方米（W/m²）之间变化，具体数值需根据建筑的具体围护结构保温性能、房间使用功能、室内外设计温差等因素综合计算确定。

空调冷负荷方面，夏热冬冷地区夏季需要提供冷量的空调冷负荷指标可以是180瓦每平方米（W/m²），这是空调系统设计时考虑的最大制冷需求值。

这些数据仅为一般性指导，实际工程设计中应依据《公共建筑节能设计标准》等相关国家标准，并结合详细的建筑设计参数和气候条件进行精确计算。

注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。

考虑各类房间的同期
使用率等情况，将系统负荷乘以0.84-0.86的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（0.84-0.86）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按4.60～7.20m3/h.m2选用.
旅馆卧室
单人房 0.80～1.20m3/h.m2
双人房 1.20～2.00m3/h.m2
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（h.3KW）（氙灯）；800 m3/（h.5KW）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。

对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。

当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。

当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。

客房出风量 =新风量 / (0.8-0.9)系数。

注：①用各分类指标M分别乘以建筑中相应类型房间的空调面积N （顶层房间M值宜加大20-25％），然后全都相加所得总和就是建筑物的空调系统负荷。

考虑各类房间的同期使用率等情况，将系统负荷乘以的修正系数，计算得制冷机组总安装容量即可计算出空调系统总负荷的概算值，即Q＝（）M×N
用分类指标乘相应类型房间每间的面积，得各房间的空调负荷，这就是选择房间末端空气处理设备的参考数值.
②对于空气一水系统（风机盘管）. 办公楼所需最小新风量可按～选用.
旅馆卧室
单人房～
双人房～
③剧场、电影院观众厅最小新风量可按7～lOm3/（h.人）选用，电影放映机的排风量按下值选用：7OO m3/（h.台）（弧光灯）；600 m3/（）（氙灯）；800 m3/（）（氙灯）
④一般的民用建筑不考虑新风
换气负荷。

对于某些高级民用建筑，其中一些房间要求保证一定的通风量，以满足卫生换气的需要。

当卫生要求的换气量小于渗透风量时，可以不再计算卫生要求通风量。

当卫生要求的换气量大于渗透风量时，要设专门的送排风系统，要计算通风换气增加的空调负荷。

客房出风量 =新风量 / 系数。

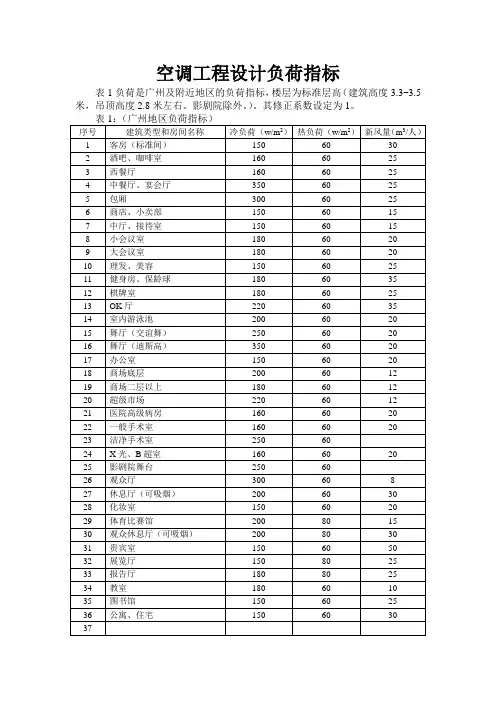

1）空调总负荷的概算指标（建筑面积）(单位：w/m2)
上限；大于l0000 M2，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

2）冷负荷估算指标（空调面积）(单位：w/m2)
不同管径闭式系统和开式系统管内流速推荐值按下表选用。

3．单位管长的摩擦阻力（比摩阻）
冷水管路比摩阻宜控制在100～300Pa/m。

通常最大不应超过400 Pa/m，当量绝对粗糙度，闭式系统K=0.2mm，开式系统K=0.5mm。

4．冷凝水水管管径
冷凝水管管径应按冷凝水的流量和管道坡度确定。

一般情况下，1kW冷负荷每小时约产生0.4～0.8kg的冷凝水，在此范围内管道最小坡度为0.003时的冷凝水管径可按表进行估算。

注：本表摘自《采暖通风与空气调节设计规范》
2）通风、空调系统风管内的风速及通过部分部件时的迎面风速。

注：本表根据日井上宇市范存养等译《空气调节设计手册》和《全国民用建筑工程设计技术措施暖通空调动力》相关内容汇编而成。

注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数
0.7-0.9
注：1、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于10000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算：
（l）按建筑面积热指标进行估算
注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2)窗墙比公式法：
q=(7a+1.7)W/F(tn-tw)W/m2;
说明：
q一建筑物的供热指标，W/m22o
a一外窗面积与外墙面积(包括窗之比); W—外墙总面积(包括窗)，m22
F一总建筑面积，m2
tn一室内供暖设计温度，℃
tw一室外供暖设计温度，℃
建筑物冷负荷概算指标香港
各类建筑物锅炉负荷估算W/m3℃
热损失概算W/m℃
W/m℃—每巾3房间容积，室内外温差1℃时的热量W。

冷库冷负荷概算指标。

注：本表为最大负荷，在求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9
按建筑面积冷指标进行估算建筑面积冷指标
注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；平米，取下限值。

l0000大于
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

热负荷估算
（l）按建筑面积热指标进行估算注：
总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
