实验三电感耦合等离子发射光谱定量分析一、实验目的1．初步掌握电感耦合等离子发射光谱仪的使用方法。
2．学会用电感耦合等离子发射光谱法定性判断试样中所含未知元素的分析方法。
3．学会用电感耦合等离子发射光谱法测定试样中元素含量的方法。
二、实验原理原子发射光谱法是根据处于激发态的待测元素的原子回到基态时发射的特征谱线对待测元素进行分析的方法。
各种元素因其原子结构不同，而具有不同的光谱。
因此，每一种元素的原子激发后，只能辐射出特定波长的光谱线，它代表了元素的特征，这是发射光谱定性分析的依据。
电感耦合等离子发射光谱仪是以场致电离的方法形成大体积的 ICP 火焰，其温度可达10000 K，试样溶液以气溶胶态进入 ICP 火焰中，待测元素原子或离子即与等离子体中的高能电子、离子发生碰撞吸收能量处于激发态，激发态的原子或离子返回基态时发射出相应的原子谱线或离子谱线，通过对某元素原子谱线或离子谱线的测定，可以对元素进行定性或定量分析。
ICP 光源具有 ng/mL 级的高检测能力；元素间干扰小；分析含量范围宽；高的精度和重现性等特点，在多元素同时分析上表现出极大的优越性，广泛应用于液体试样（包括经化学处理能转变成溶液的固体试样）中金属元素和部分非金属元素（约74种）的定性和定量分析。
三、仪器与试样仪器：ICP OES-6300 电感耦合等离子发射光谱仪试样：未知水样品(矿泉水)四、实验内容1．每五位同学准备一水样品进行定量分析，熟悉测试软件的基本操作，了解光谱和数据结果的含义。
2．观摩定量分析操作，学会分析标准曲线的好坏，掌握操作要点和测试结果的含义。
五、实验步骤1．样品处理（1）自带澄清水溶液20 mL，要求无有机物，不含腐蚀性酸、碱，溶液透明澄清无悬浮物，离子浓度小于100 μg/mL。
（2）将待测液倒入试管。
2．谱线扫描（1）参照附录2“ICP OES-6300型电感耦合等离子发射光谱仪的使用”，并在教师指导下学会电感耦合等离子发射光谱的操作。
《等离子体动力学》讲义祝大军熊彩东电子科技大学物理电子学院目录第一章：引言§1•1定义§1•2基本特征：§1•3等离子体物理的研究方法第二章：动力论方程§2•1分布函数的引入§2•2普遍的动力论方程§2•3V l a s o v方程的严格导出第三章：V l a s o v方程的求解§3•1几个定义§3•2V l a s o v方程的线性化§3•3平衡态V l a s o v方程的解§3•4线性V l a s o v方程的解——特征线法（未扰轨道法）§3•5等离子体纵振荡——初始扰动的演化——F o u r i e r-L a p l a c e变换法第四章：微观不稳定性§4•1等离子体微观不稳定性概述§4•2静电不稳定性§4•3束——等离子体不稳定性、等离子体尾场加速器中静电波特性第一章 引言§1•1 定义：物质的第四态“等离子体态”：固体（加热）→液体（加热）→气体（输入能量）→电离态。
等离子体是由大量的接近自由运动的带电粒子所组成的系统，在整体上是准中性的，粒子的运动主要由粒子间的电磁相互作用所决定，由于这种作用是库仑长程相互作用（密度足够低，一个邻近粒子所产生的力远小于许多远距离粒子所施的长程库能力），因而使之显示出集体行为（如：各种振荡和波动、不稳定性等）。
§1•2 基本特征：1． 系统的尺度必须远大于德拜长度（Debye Length ）1/20222e i d e i i i e KT T n e T Z n e T ελ⎛⎫= ⎪+∑⎝⎭(1.2.1) 2/120⎪⎪⎭⎫ ⎝⎛=e n KT e e d ελ (1.2.2)推导过程： 真空中一个点电荷q 产生一个电场()E r φ=-∇, ()r φ为电势。
其满足拉普拉斯方程()20r φ∇=，得库仑势()04qr r φπε= (1.2.3)在等离子体内部，电子、离子成份都处于热力学平衡状态下，一个点电荷q 近旁总是异号电荷比同号电荷要多些。
第三章，托卡马克工程一个托卡马克等离子体实验装置大致包括这样几部分（图3-1）。
装置的核心部分是发生聚变反应的区域，可以称为装置的主体。
它主要由真空室和产生磁场的磁体组成。
在当前主潮流的装置上还装备了排除杂质的偏滤器。
围绕装置主体的部分，恰如计算机外设，包括诊断系统、辅助加热和电流驱动系统，以及抽气和充气系统，或者拿反应堆的语言说是加料和排灰系统。
以上两部分均安装在一个大厅中，和外界用屏蔽墙防护高能粒子和射线所带来的人身伤害和对仪器设备的干扰。
而控制系统、数据采集和处理系统、磁体电源和其它一些电源、长波波源安置在大厅以外。
图3-1，托卡马克装置各部分分解图3.1 环向磁体托卡马克的磁体系统主要由环向场和极向场两部分组成。
环向场磁体的电流在极向，产生环向磁场约束等离子体。
而极向场磁体的电流在环向，构成欧姆加热变压器以产生和加热等离子体，并保持等离子体的平衡。
两组磁体在空间是正交关系。
在有些装置上还安装了一些产生局部磁场的磁体，可以称为多极场，1，环向磁体环向磁体产生约束等离子体的环向磁场，是托卡马克装置中最重要部件之一。
在所有的托卡马克装置上，环向磁体都是由分立的线圈组成。
这些线圈的中心位于一圆形环轴上，线圈与环轴垂直。
按照安培定律，线圈内的磁场B 和线圈电流I 以及总匝数N 的关系为∫⋅=l d B NI v v 01μ （3-1）其中的积分为线圈内绕环任意回路积分。
考虑积分路径为线圈内半径为R 的圆，而环向磁场假设是均匀的，就得到磁场的强度为RNI B πμ20= （3-2） 从（3-2）可知，真空中的环向磁场和大半径成反比，环内侧强而外侧弱。
一般以环轴处（等离子体的中心处）的磁场为环向场)(0R B 的标定值。
从安培定律角度看，)(0R B 或其它半径处的磁场强度仅和通过积分回路内总电流有关，和线圈形状大小无关。
如果大半径和设计的磁场强度决定，从（3-2）可以知道总电流NI 大小。
但是，由于线圈所储磁能为221LI ，在保证等离子体范围内有充分强的磁场的前提下，应尽量减小线圈的尺寸。

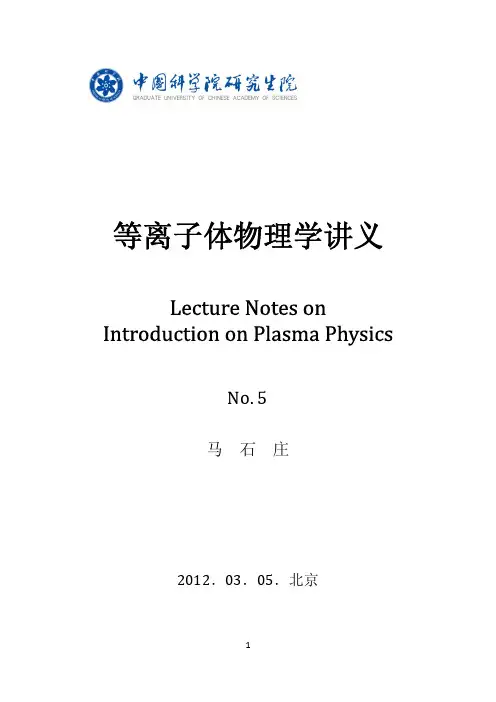

等离子体物理学讲义No. 5马 石 庄2012．03．05．北京第讲冷等离子体中的波教学目的：等离子体中的波动现象要比普通介质中的丰富得多．即便热压力忽略不计，冷等离子体中存在静电波和电磁波及其耦合波．由于电子和离子的质量相差悬殊，对于各种扰动的响应不—样，外磁场的普遍存在更使得等离子体波动现象具有新的特点。
主要内容：§1 静电振荡 (3)2.1等离子体振荡 (4)2.2正交静电振荡 (8)2.3低频 Alfven波 (12)§2 电磁波 (16)3.1 高频电磁波 (17)3.2垂向电磁波 (21)3.3平行电磁波 (26)§3沿任意方向传播 (30)3.1介电张量 (32)3.2色散关系 (35)3.3波的传播 (37)习题5 (42)附录：中国著名电离层物理学家 (44)波动现象普遍存在于连续介质之中，通过认识介质中的波动现象了解它的各种性质和状态．等离子体介质的特点就是它能与电磁场相互作用，它是一种电介质．所谓等离子体波动就是等离子体粒子的一种集体运动形式，它的特点由等离子体本身的性质和它所处的物理条件所决定．当等离子体温度很低的情况下，当粒子的随机热运动速度远小于波速，以及回旋半径（对磁化等离子体来说）远小于波长时，这时是冷等离子体 cold plasma ，的基本方程组为带电粒子的运动方程和连续性方程。
当磁场存在时，可能有更多形式的波，需要定义正交，平行，纵向，横向，静电和电磁等术语加以。
对于以exp i · 变化的平面波，平行和垂直用来表示波数矢量 相对于未扰动磁场 的方位，纵向和横向是指 相对于振荡电场 的方向．如果振荡磁场 是零，波是静电的，否则，就是电滋波。
由Maxwell方程如果波是纵向的， 0，波也是静电波．如果波是横向的， 为有限的，波为电磁波．当然， 可能与 或 成任意角度．于是，应当有这里所列出的主模的混合．§1 静电振荡对于 0非磁化等离子体，电场是静电场代入双流体运动方程组，得到·· 0，Poisson 方程这种情况是一般规则“Poisson 方程不能用来求出 ”的例外．考察是简单的情形，假定在无限大空间中不存在磁场，离子均匀分布保持静止，从垂直于磁场传播的高频静电电子振荡入手。
