下载文档原格式

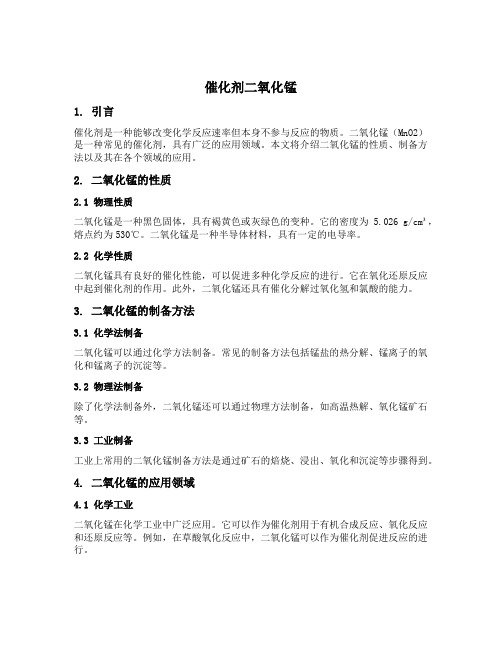

催化剂二氧化锰1. 引言催化剂是一种能够改变化学反应速率但本身不参与反应的物质。
二氧化锰（MnO2）是一种常见的催化剂，具有广泛的应用领域。
本文将介绍二氧化锰的性质、制备方法以及其在各个领域的应用。
2. 二氧化锰的性质2.1 物理性质二氧化锰是一种黑色固体，具有褐黄色或灰绿色的变种。
它的密度为 5.026 g/cm³，熔点约为530℃。
二氧化锰是一种半导体材料，具有一定的电导率。
2.2 化学性质二氧化锰具有良好的催化性能，可以促进多种化学反应的进行。
它在氧化还原反应中起到催化剂的作用。
此外，二氧化锰还具有催化分解过氧化氢和氯酸的能力。
3. 二氧化锰的制备方法3.1 化学法制备二氧化锰可以通过化学方法制备。
常见的制备方法包括锰盐的热分解、锰离子的氧化和锰离子的沉淀等。
3.2 物理法制备除了化学法制备外，二氧化锰还可以通过物理方法制备，如高温热解、氧化锰矿石等。
3.3 工业制备工业上常用的二氧化锰制备方法是通过矿石的焙烧、浸出、氧化和沉淀等步骤得到。
4. 二氧化锰的应用领域4.1 化学工业二氧化锰在化学工业中广泛应用。
它可以作为催化剂用于有机合成反应、氧化反应和还原反应等。
例如，在草酸氧化反应中，二氧化锰可以作为催化剂促进反应的进行。
4.2 电池工业二氧化锰在电池工业中具有重要的应用。
它可以作为电池正极材料，例如在碱性锌锰电池中，二氧化锰被用作正极活性物质，能够提供电池所需的电流。
4.3 环境保护二氧化锰在环境保护领域也有应用。
它可以用于废水处理、废气处理和催化氧化等过程。
例如，在废气处理中，二氧化锰可以催化氮氧化物的还原，减少对环境的污染。
4.4 医药领域二氧化锰在医药领域中被广泛应用。
它可以作为催化剂用于药物合成反应，也可以作为药物的成分之一。
例如，二氧化锰可以用于制备抗氧化剂和抗肿瘤药物。
5. 结论二氧化锰是一种重要的催化剂，具有广泛的应用领域。
它的制备方法多样，可以通过化学方法和物理方法制备。
用于超级电容器的二氧化锰电极材料的制备及电化学特性研究一、引言超级电容器是一种新型的储能装置，具有高能量密度、高功率密度、长寿命和快速充放电等优点。
二氧化锰作为一种重要的超级电容器电极材料，因其廉价、丰富和良好的电化学性能而备受关注。
本文旨在探讨二氧化锰电极材料的制备方法及其电化学性能，并对其进行研究。
二、二氧化锰电极材料的制备1.化学沉积法化学沉积法是制备二氧化锰电极材料最常用的方法之一、其主要步骤包括：将锰离子和葡萄糖或其他还原剂混合溶解在溶液中，加入沉淀剂将沉淀沉淀下来，并通过过滤和洗涤来获得二氧化锰颗粒。
2.水热法水热法是制备二氧化锰电极材料的另一种方法。
其步骤主要包括：将锰盐和氢氧化物溶解在水中，然后将混合溶液转移到加热反应釜中，在一定的温度和压力下反应一段时间，通过过滤和洗涤来获得二氧化锰颗粒。
三、二氧化锰电极材料的电化学性能研究1.循环伏安曲线通过循环伏安曲线可以研究二氧化锰电极材料的电容性能。
在一定的电势范围内，通过改变电势的扫描方向和扫描速度，可以得到电势和电流的关系曲线。
通过计算曲线下面积，可以得到电极的电容性能。
2.电化学阻抗谱通过电化学阻抗谱可以研究二氧化锰电极材料的电导率和电荷传递性能。
通过施加交流电压，并测量电极上的交流电流和电压，可以得到电极材料的阻抗谱。
通过分析谱图的特征信息，可以了解电荷传递的过程和电解质在电极表面的吸附情况。
3.循环寿命测试通过进行循环寿命测试，可以研究二氧化锰电极材料的稳定性和长寿命性能。
通过重复充放电循环，观察电极材料的容量衰减情况，可以评估电极材料在实际使用过程中的稳定性。
四、结论通过制备和电化学性能研究，可以得出二氧化锰电极材料具有高电容性能、良好的电导率和电荷传递性能，以及较好的稳定性和长寿命性能的结论。
这些研究成果对超级电容器的开发和应用具有重要意义。
以硫酸锰和过硫酸钾为原料制备二氧化锰的方法二氧化锰是一种重要的化工原料，广泛应用于生产氧化剂、电池、磁性材料等领域。
本文介绍了一种以硫酸锰和过硫酸钾为原料制备二氧化锰的方法。
1. 实验原理过硫酸钾和硫酸锰反应生成过硫酸锰和氧气，过硫酸锰在酸性条件下会分解产生二氧化锰和氧气。
反应方程式如下：2 KMnO4 + 5 H2SO4 → K2SO4 + 2 MnSO4 + 5 H2O + 5[O]2. 实验步骤材料：硫酸锰、过硫酸钾、浓硫酸、去离子水。
仪器：量筒、烧杯、热板、玻璃棒、滤纸、水浴。
1）称取硫酸锰2g，过硫酸钾1.6g，分别放入两个烧杯中。
2）将硫酸锰加入100ml浓硫酸中搅拌均匀，再加入温水（不超过50℃）70ml，热板加热至70℃。
3）将过硫酸钾加入另一个烧杯中，加入去离子水30ml搅拌均匀。
4）在硫酸锰溶液中加入过硫酸钾溶液，搅拌后用滤纸过滤。
5）将滤液加入水浴中，调节温度控制在30~40℃，用玻璃棒搅拌，直到沉淀变成红棕色为止。
6）将沉淀用去离子水洗涤至中性，并将沉淀过滤干燥即可。
3. 实验结果制备的二氧化锰为红棕色固体，良好的化学纯度和晶体结构，适合用于工业生产。
4. 实验注意事项1）实验中需采用纯化水、玻璃仪器和手套，避免杂质或污染对实验结果的影响。
2）实验中涉及到的化学药品均为危险品，必须佩戴防护用品并操作规范。
3）在实验过程中，尤其是加热过程中应注意安全，以免发生意外伤害。
4）实验结束后，需将实验舱清洗干净，检查设备是否完好，并使用适当的方法处理实验废弃物。
5. 总结通过以硫酸锰和过硫酸钾为原料的制备方法，可实现制备高品质的二氧化锰。
实验过程相对简单，易于操作，适合于小学或初中化学教学实验和科研工作。

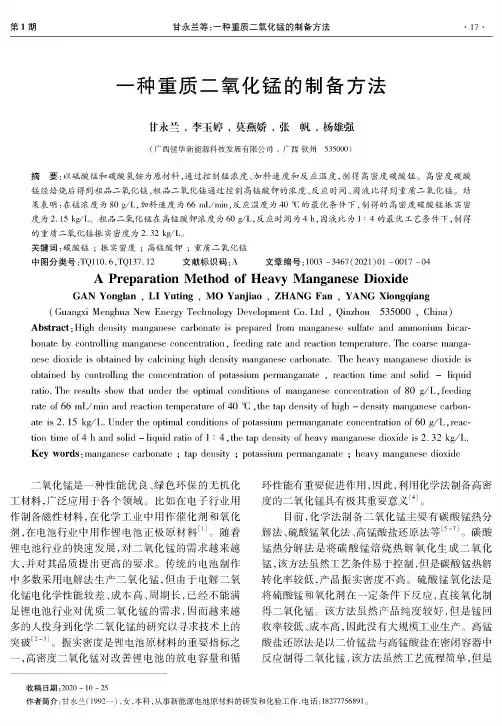

一种重质二氧化锰的制备方法甘永兰，李玉婷，莫燕娇，张帆，杨雄强(广西锰华新能源科技发展有限公司，广西钦州535000)摘要：以硫酸锰和碳酸氢铵为原材料，通过控制锰浓度、加料速度和反应温度，制得高密度碳酸锰。
高密度碳酸锰经焙烧后得到粗品二氧化锰，粗品二氧化锰通过控制高锰酸钾的浓度、反应时间、固液比得到重质二氧化锰。
结果表明：在锰浓度为80 g/L,加料速度为66mL/min,反应温度为40丈的最优条件下，制得的高密度碳酸锰振实密度为2. 15 kg/L。
粗品二氧化锰在高锰酸钾浓度为60 g/L，反应时间为4 h，固液比为1 : 4的最优工艺条件下，制得的重质二氧化锰振实密度为2. 32 k//L。
关键词：碳酸锰；振实密度；高锰酸钾；重质二氧化锰中图分类号:TQ110.6,TQ137. 12 文献标识码：A 文章编号：1003 -3467(2021 )01 -0017 -04A Preparation Method of Heavy Manganese DioxideG A N Yonglan ,LI Yuting ,M O Yanjiao ,Z H A N G F a n，Y A N G Xiongqiang(Guangxi Menghua New Energy Technology Development Co.Ltd，Qinzhou5350 Abstract：High density manganese carbonate i s prepared f rom manganese sulfate a bonate by controlling manganese concentration,feeding rate and reaction temperature.The coarse manganese dioxide i s obtained by calcining high density manganese carbonate.The heavy manganese dioxide i s obtained by controlling the concentration of potassium permanganate，reaction time a ratio.The results show^that under the optimal conditions of manganese concentration of80 gL,feedingrate of66 m L m i n and reaction temperature of40 °C,the tap density of high- density manganese carbonate i s2. 15 k g L.Under t he optimal conditions of potassium permanganate concentration of60 g/L,reaction time of4 h and solid- liquid r a t i o of1 • 4，the tap density of heavy manganese dioxide i s2. 32 kg/L.Key words:manganese carbonate ;tap density ;potassium permanganate ;heavy manganese dioxide二氧化锰是一种性能优良、绿色环保的无机化 工材料，广泛应用于各个领域。
二氧化锰-三维结构石墨烯电极材料制备及电化学性能共3篇二氧化锰/三维结构石墨烯电极材料制备及电化学性能1二氧化锰/三维结构石墨烯电极材料制备及电化学性能随着能源需求的不断增长和环境问题的日益突出，新型高性能电化学储能设备受到越来越广泛的关注。
二氧化锰/三维结构石墨烯电极材料作为一种新型的电化学储能材料，具有较高的比电容和循环性能，在超级电容器和锂离子电池中都有广泛的应用。
本文主要介绍二氧化锰/三维结构石墨烯电极材料的制备与电化学性能。
一、制备方法二氧化锰/三维结构石墨烯电极材料的制备一般采用两步法，首先制备石墨烯泡沫材料，再利用化学气相沉积技术将二氧化锰负载在石墨烯泡沫材料表面，最终得到二氧化锰/三维结构石墨烯电极材料。
1. 制备石墨烯泡沫材料制备石墨烯泡沫材料的方法有多种，如化学气相沉积法、物理气相沉积法、化学氧化还原法等。
本文介绍一种干法化学剥离法制备石墨烯泡沫材料的方法。
将天然石墨在高温下处理，使其表面产生氧化物，然后将氧化后的天然石墨和聚乙烯醇溶液混合，并通过超声波剥离得到石墨烯泡沫材料。
最后将石墨烯泡沫材料热处理，得到具有三维结构的石墨烯泡沫材料。
2. 负载二氧化锰将制备好的石墨烯泡沫材料浸泡在含有二氧化锰前体溶液的乙醇中，然后通过化学气相沉积技术将二氧化锰沉积在石墨烯泡沫材料表面。
最终得到二氧化锰/三维结构石墨烯电极材料。
二、电化学性能二氧化锰/三维结构石墨烯电极材料的电化学性能一般通过循环伏安法、电化学阻抗谱等测试手段进行测试。
1. 循环伏安法测定循环伏安法是一种常用的电化学测试方法，可以用于测试电化学反应的物理化学特性和电化学反应动力学特性。
将测试样品放置于电极中，在特定电位范围内进行循环伏安扫描，记录扫描图像。
通过扫描图像可以获得电极的片儿式容量、比电容、电化学反应动力学特性等数据。
2. 电化学阻抗谱测试电化学阻抗谱测试是一种可以获得电极电化学行为信息的测试方法。
将测试样品放置于电极中，施加一定的交流电压，记录阻抗谱。
二氧化锰的制备结构表征及其电化学性能二氧化锰是一种重要的锰氧化物，具有丰富的制备方法和广泛的应用领域。
本文将从制备方法、结构表征和电化学性能等方面对二氧化锰进行详细探讨。
一、制备方法1.化学方法：二氧化锰可以通过化学还原法制备得到。
首先将锰化合物溶解在适当的溶剂中，然后加入还原剂，如云母石、异硫氰酸钠等，使其发生还原反应生成二氧化锰。
此外，还可以通过锰离子与空气中的氧气反应得到二氧化锰。
2.物理方法：物理方法制备的二氧化锰主要包括溶胶-凝胶法、热氧化法和高温煅烧法等。
溶胶-凝胶法是将适量的锰盐加入溶剂中形成胶体溶胶，然后通过干燥和煅烧等步骤制备得到二氧化锰。
热氧化法是将锰盐加热至一定温度下与氧气反应，生成二氧化锰。
高温煅烧法是将锰盐在高温下煅烧得到二氧化锰。
3.电化学沉积法：二氧化锰可以通过电化学沉积法制备得到。
一般使用锰离子作为阳极材料，通过控制电流密度和电沉积时间等参数，将锰离子还原成二氧化锰。
二、结构表征1.X射线衍射（XRD）：通过X射线衍射技术可以确定二氧化锰的晶体结构和晶格参数。
XRD图谱能够提供二氧化锰的晶胞参数、晶面指数和结晶形态等信息。
2.扫描电子显微镜（SEM）：通过SEM技术可以观察到二氧化锰的形貌和表面形态。
SEM图像能够展示二氧化锰的粒径大小、形状和表面的孔洞结构等。
3.透射电子显微镜（TEM）：通过TEM技术可以观察到二氧化锰的微观结构。
TEM图像可以展示二氧化锰的晶粒大小、晶界结构和孔结构等信息。
4.傅里叶变换红外光谱（FT-IR）：通过FT-IR技术可以分析二氧化锰的官能团和分子结构。
FT-IR光谱可以提供二氧化锰中的化学键信息、表面吸附物质和晶体结构等。
二氧化锰作为一种重要的电化学材料，具有优异的电化学性能，被广泛应用于电化学电池、超级电容器和催化剂等领域。
1.电化学电容性能：二氧化锰作为电极材料具有良好的电容性能。
它具有较高的比电容和很好的循环稳定性，可以用于制备高性能的超级电容器。

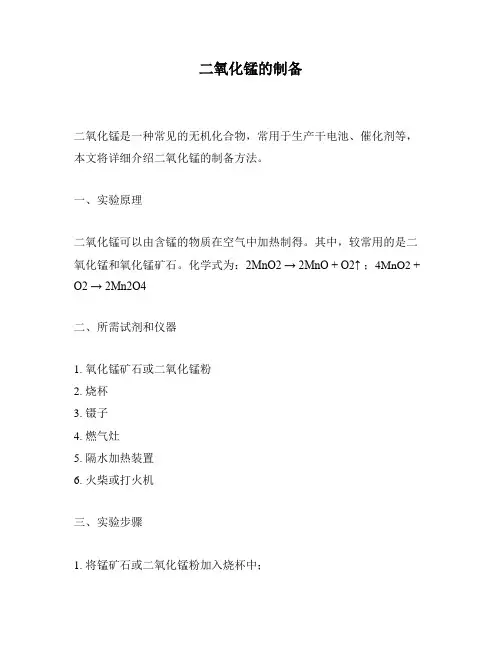

二氧化锰的制备
二氧化锰是一种常见的无机化合物，常用于生产干电池、催化剂等，本文将详细介绍二氧化锰的制备方法。
一、实验原理
二氧化锰可以由含锰的物质在空气中加热制得。
其中，较常用的是二氧化锰和氧化锰矿石。
化学式为：2MnO2 → 2MnO + O2↑ ；4MnO2 + O2 → 2Mn2O4
二、所需试剂和仪器
1. 氧化锰矿石或二氧化锰粉
2. 烧杯
3. 镊子
4. 燃气灶
5. 隔水加热装置
6. 火柴或打火机
三、实验步骤
1. 将锰矿石或二氧化锰粉加入烧杯中；
2. 将烧杯置于燃气灶上，进行加热；
3. 监测物质变化。
当加热后烧杯内出现黑色固体时，表明二氧化锰制
备成功；
4. 关闭燃气灶，取出烧杯；
5. 用镊子将制得的黑色固体取出，即可使用。
四、实验注意事项
1. 实验过程中需保持烧杯的稳定，注意安全；
2. 燃气灶加热时，应注意防范火灾事故；
3. 在取出黑色固体时，应注意使用镊子，防止手部受伤；
4. 实验结束后，应妥善处理残留物质。
五、实验结果分析
本实验制备的二氧化锰，主要用于干电池和催化剂的生产。
在实验中，二氧化锰的制备主要是利用氧化锰矿石或二氧化锰粉在空气中加热。
通过实验，我们成功制得了黑色固体，证明了实验的成功。
六、实验总结
本实验对二氧化锰的制备方法进行了详细介绍，通过实验我们了解到
了其制备过程、注意事项和应用。
同时，本实验也加深了我们对化学
反应的理解，提高了我们的实验操作技能。

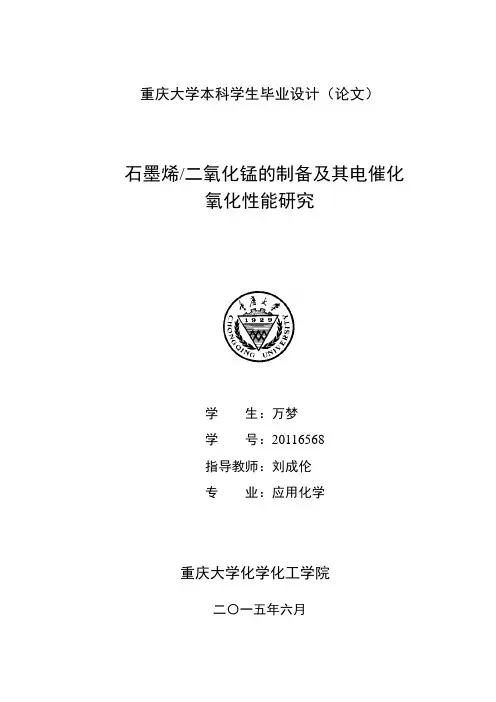

重庆大学本科学生毕业设计（论文）石墨烯/二氧化锰的制备及其电催化氧化性能研究学生：万梦学号：20116568指导教师：刘成伦专业：应用化学重庆大学化学化工学院二〇一五年六月Graduation Design(Thesis) of Chongqing UniversityThe preparation and electrochemical catalytic properties research ofGraphene/MnO2Undergraduate: Wan MengSupervisor: Prof. Liu ChenglunMajor: Applied ChemistryCollege of Chemistry and Chemical EngineeringChongqing UniversityJune 2015重庆大学本科学生毕业设计（论文）中文摘要摘要我国城市化进程迅速发展，城市人口不断增多，产生了大量的城市垃圾，处理垃圾渗滤液成为治理环境过程中面临的一大难题，而电催化氧化法对垃圾渗滤液的处理有显著成效。
本文通过氧化还原法成功合成了MnO2，并通过浸渍法制备出了电催化活性更好的石墨烯（RGO）/MnO2复合材料。
运用XRD和SEM表征了复合材料的组成和形貌，并以苯酚溶液为模拟污染物，通过循环伏安检测和差分脉冲检测表征了复合材料的电催化氧化性。
对石墨烯/MnO2复合材料的合成方法进行了优化，探讨了石墨烯的掺杂量和还原时间对石墨烯/MnO2复合材料性能的影响。
实验结果指出，当增加石墨烯的掺杂量时，石墨烯/MnO2复合材料的电催化活性先增加然后减小，掺杂15wt%的石墨烯时，石墨烯/MnO2复合材料的电催化活性最好，通过差分脉冲法检测，当电解液为100mg/L的苯酚溶液时，其峰值电流相比于MnO2提高了54%，其电荷转移电阻降低了73%。
合成复合材料时，以氨水为还原剂，反应时间为2h时合成的石墨烯/MnO2复合材料具有较好的电催化活性，其电荷转移电阻比未还原的复合材料的降低了85%，比还原4h的降低了20%。
华南师范大学实验报告学生姓名:蓝中舜学号：20120010027专业：新能源材料与器件勷勤创新班年级、班级：12新能源课程名称：化学电源实验实验项目：沉淀法制备二氧化锰实验类型：验证设计综合实验时间：2014年4月21日至28日实验指导老师：易芬云组员：吕俊余启鹏郭金海一、实验目的要求了解掌握沉淀法制备纳米二氧化锰的原理与方法。
二、材料与试剂试剂：KMnO4， MnSO4·H2O，浓氨水，无水乙醇用品：烧杯，容量瓶，玻璃棒，量筒，滴管，pH试纸，布氏漏斗，抽滤瓶，滤纸，研钵仪器：电子天平，集热式磁力搅拌器，循环水真空泵，烘箱，坩埚，马弗炉三、实验原理锰氧化物具有良好的氧电还原催化活性, 且价格低廉、丰富易得、环境友好。
已作为潜在的金属空气电池阴极催化材料得到研究。
纳米二氧化锰的合成方法有很多, 已报道的有电化学法、水热法、固相合成法、模板法等。
其中水热法工艺简单、成本较低, 应用最为广泛。
但水热合成存在装置压力高, 能耗大, 过程难以控制, 合成周期较长等缺点。
常压水溶液沉淀法较好继承了水热法制备MnO2 的诸多优点, 如晶型好、尺寸均匀、工艺简单等, 并克服了其高温高压操作的缺点, 是一种较有前途的制备方法。
鉴于二氧化锰晶型的多样性( A, B, D, C, K等) 和纳米粒子形貌控制的复杂性, 为获得一定尺度、晶型的高活性催化材料, 有必要建立主要的制备工艺参数与晶型、形貌等的基本联系。
Cheng 等人采用水热法在活性碳上负载纳米二氧化锰。
钱等人利用水热法合成A-MnO2 , 通过改变水热温度、酸用量、酸种类和搅拌强度来控制A-MnO2 晶体的生长。
亓等人仅采用水热法由不同反应物合成C-MnO2 海胆状微球和A-MnO2 纳米线。
但是已有的研究尚没有系统地研究反应条件与晶型、形貌之间的关联,尚不能做到纳米二氧化锰粒子的有效调控, 以获得高性能催化材料。
本次试验选取水溶液化学沉淀法制备纳米二氧化锰。
二氧化锰做催化剂二氧化锰（MnO2）是一种常见的催化剂，具有广泛的应用领域。
它在化学反应中起着重要的催化作用，能够提高反应速率和选择性。
下面将从二氧化锰的性质、制备方法以及应用领域等方面进行探讨。
二氧化锰是一种黑色固体，具有良好的催化活性和化学稳定性。
它的晶体结构属于纤锰矿结构，由氧和锰离子组成。
二氧化锰具有较高的表面积和孔隙结构，这使得它能够提供更多的活性位点，从而增加反应物与催化剂之间的接触面积，促进反应的进行。
制备二氧化锰的方法有多种。
常见的方法包括化学合成和物理合成两种。
化学合成方法主要是通过化学反应，将适当的锰化合物与氧化剂反应得到二氧化锰。
物理合成方法则是利用物理手段，如热分解、溶胶凝胶法等制备二氧化锰。
这些方法制备的二氧化锰具有不同的形貌和晶体结构，从而影响其催化性能。
二氧化锰作为催化剂在许多领域中具有广泛的应用。
首先，在有机合成中，二氧化锰常被用作氧化剂，可以催化醇的氧化、醛的氧化和烯烃的环化反应等。
其次，在环境保护领域，二氧化锰可以催化有害气体的转化，如一氧化碳的氧化和硫化氢的氧化等。
此外，二氧化锰还可以催化电化学反应，如电池中的氧还原反应和电解水产氧反应等。
除了上述应用外，二氧化锰还在其他领域中发挥着重要的作用。
例如，在化学工业中，二氧化锰被用作染料和颜料的催化剂，能够提高颜料的稳定性和色彩的饱和度。
此外，二氧化锰还可以催化有机废水的降解和废气的净化等。
在能源领域，二氧化锰被用作锂离子电池的正极材料，具有较高的能量密度和循环稳定性。
二氧化锰作为催化剂具有广泛的应用领域。
它的催化性能与其晶体结构、形貌以及制备方法等密切相关。
随着科学技术的不断进步，相信二氧化锰在更多领域中的应用将会得到进一步拓展，并为人们带来更多的好处。
二氧化锰的制备和应用作者：张强来源：《科学与财富》2018年第24期摘要：综述了目前化学法合成二氧化锰常用的方法，并对各方法的优势和不足进行了剖析、同时，介绍了二氧化锰在电极材料和催化剂方面的应用，对其应用局限性和改进方法进行了分析。
关键词：二氧化锰、水热法、电极材料、催化剂在二氧化锰晶体中，一个Mn和6个O相互结合形成一种空间八面体结构[MnO6]，八面体[MnO6]是组成二氧化锰最基本的结构单元，八面体[MnO6]在空间上的组合方式不同，形成的二氧化锰性能不同。
根据八面体[MnO6]的组合方式不同，二氧化锰主要分为一维隧道结构、二维片状结构和三维网状结构，以及α、β、γ、δ、λ五种晶型[1]。
随着科学技术的发展，二氧化锰的制备技术也不断提升，目前，二氧化锰的方法的制备方法主要有焙烧法、溶胶-凝胶法、氧化还原法、电沉积法和水热法。
1焙烧法焙烧法是一种通过在高温热解锰盐制备二氧化锰的方法，利用这种方法制备二氧化锰简单、高效，影响制备的二氧化锰性能的因素较少，常用的可热解成二氧化锰的锰盐有碳酸锰、醋酸锰、硝酸锰和高锰酸钾。
史欢欢等人[2]以碳酸锰为前驱体，在氧气充足条件下，360℃下焙烧3h制备了γ-MnO2。
焙烧法是一种比较成熟的制备二氧化锰的方法，可规模化制备，但是，其可选的锰盐较少，原料单一。
同时由于高温焙烧过程中，易发生烧结现象，难以制得纳米级二氧化锰，并且粒径分布宽。
2溶胶-凝胶法溶胶-凝胶法是一种条件温和、操作简单的制备二氧化锰的方法，并且制备的二氧化锰粒径分布集中，晶型单一，结晶度高，易于制得纳米级二氧化锰[1]。
该方法制备二氧化锰，通常是先向锰盐溶液中加入化学试剂，改变溶液水解状态，形成溶胶，然后再干燥、焙烧制得二氧化锰。
在形成溶胶过程中，可以通过引入表面活性剂和模板来控制制得的二氧化锰的粒径和结构，从而得到具有目标性能的二氧化锰，该方法实现了二氧化锰的可控制备。
王佳伟等人[3]利用溶胶-凝胶法，以醋酸锰和柠檬水为原料制备了纳米级二氧化锰，并且探究了溶胶pH、焙烧温度对最终产物二氧化锰性能和结构的影响，研究结果表明，溶胶pH 和焙烧温度对最终产物二氧化锰的晶型、粒径和电容性能具有较大影响。
高纯二氧化锰制作方法高纯二氧化锰是一种重要的化工原料，广泛应用于电子、电工、化工等行业。
本文将介绍高纯二氧化锰的制作方法。
一、原料准备制备高纯二氧化锰的原料主要有锰矿石和稀硫酸。
首先需要将锰矿石进行破碎、磨矿，得到粉末状的锰矿石。
然后将锰矿石与稀硫酸进行反应，生成二氧化锰。
二、酸浸提取将粉末状的锰矿石与稀硫酸按一定比例混合，加入反应釜中进行酸浸提取。
在反应釜中，控制适当的温度和反应时间，使锰矿石中的二氧化锰与稀硫酸发生反应，生成溶解于溶液中的锰离子。
三、沉淀分离通过调节酸浸提取后的溶液的pH值，使其达到沉淀二氧化锰的条件。
一般情况下，将溶液的pH值控制在2.5-3.5范围内，二氧化锰可以得到较好的沉淀效果。
此时，二氧化锰以沉淀的形式出现，可以通过过滤或离心等方式进行分离。
四、洗涤干燥将沉淀的二氧化锰进行洗涤，去除杂质和溶液残留。
通常采用水洗和稀酸洗的方式进行洗涤，以确保二氧化锰的纯度。
洗涤后，将二氧化锰进行干燥，除去水分，得到高纯度的二氧化锰产品。
五、精细加工通过精细加工，可以得到更高纯度的二氧化锰。
常见的精细加工方法有重结晶和过滤洗涤。
其中，重结晶是将二氧化锰溶解于稀酸中，然后通过控制温度和浓度的方式，使二氧化锰重新结晶形成高纯度的晶体。
过滤洗涤则是通过反复洗涤和过滤的方式，去除残留的杂质，提高二氧化锰的纯度。
六、包装储存制得的高纯二氧化锰产品需要进行包装和储存。
一般采用密封包装，以防止湿气和杂质的侵入，影响产品质量。
储存时，应放置在干燥、通风的仓库中，避免与有机物和酸碱等物质接触。
总结：制备高纯二氧化锰的方法主要包括原料准备、酸浸提取、沉淀分离、洗涤干燥、精细加工和包装储存等步骤。
在制备过程中，需要控制反应条件和加工工艺，以确保产品的纯度和质量。
高纯二氧化锰的制备具有一定的技术要求，但通过科学合理的方法和操作，可以获得满足各行业需求的高品质产品。
化学二氧化锰研究进展彭爱国，贺周初，肖伟，丁雄磊，庄新娟(湖南化工研究院，湖南长沙410007)摘要：综述了化学二氧化锰制备、应用等方面的研究发展和现状，介绍了几种常用的制备方法，碳酸锰热分解法、硝酸锰热分解法、溶液氧化还原法以及纳米二氧化锰制备，并分析了这些制备方法的优缺点，目前化学二氧化锰的主要工业生产方法是碳酸锰热分解法、硝酸锰热分解法和硫酸锰-高锰酸钾氧化还原法。
关键词：化学二氧化锰；制备方法；研究进展中图分类号：O614.711Research progress of chemical manganese dioxidePeng Aiguo，He Zhouchu，Xiao Wei，Ding Xionglei，Zhuang Xinjuan(Hu’nan Research Institute of Chemical lndustry，Changsha 410007，China )Abstract：Preparing methods and research status of chemical manganese dioxide at home and abroad were reviewed．Some preparing methods，such as manganese carbonate thermal decomposition method，manganese nitrate thermal deeomposition method，manganese hydroxide oxidation method，manganese sulfate oxidation method，and perm anganate reduction method，were introduced．Then，advantages and disadvantages of these preparing methods were analyzed．At present，the main producing methods of chemical manganese dioxide are manganese carbonate thermal decomposition method and manganese nitrate thermal decomposition method．Key words：chemical manganese dioxide；preparing methods；research progres1、前言化学二氧化锰（Chemical Manganese Dioxide，简称CMD）是指采用化学方法合成的二氧化锰，是一种性能优良、环境友好、科技含量较高的无机功能材料。
二氧化锰的制备反应研究
CMD 主要生产方法：
1)碳酸锰热分解法碳酸锰热分解法是将碳酸锰经过焙烧，使其热解
氧化生成二氧化锰的方法。
而碳酸锰的制取方法多种多样，实用的生产方法主要有硫酸锰与碳酸盐反应法、硫酸锰与氨及二氧化碳反应法、一氧化锰与氨基甲酸铵反应法、硝酸锰与碳酸盐反应法、氯化锰与碳酸盐反应法等。
碳酸锰热分解制备二氧化锰的主要反应:2MnCO3+ O2=2MnO2+ 2CO2 2）硝酸锰的热分解法
硝酸锰的热分解法是将硝酸锰置于一密闭的电炉装置中，通过控制不同的反应条件和反应温度，可以得到不同晶型的二氧化锰。
硝酸锰热分解法生产化学二氧化锰的优势在于产品质量较高，可用于电池的生产及化学工业的催化剂等。
但生产过程中要用到硝酸，不仅生产成本较高，且对设备的防腐要求较高，分解过程产生的气体对人体和环境有害。
3）氢氧化锰氧化法
氢氧化锰可以直接氧化制备化学二氧化锰。
用空气或氧气直接将碱性介质中的氢氧化锰氧化为一种中间产物，然后再用强氧化剂经深度氧化或加酸处理制得二氧化锰; 或者用强氧化剂氯气、锰酸盐等将氢氧化锰氧化为二氧化锰。
氢氧化锰一般以二价锰盐(硫酸锰、硝酸锰、氯化锰等) 为原料，通过氨气、氨水、石灰乳、碱金属氢氧化物等中和后制备。
氢氧化锰氧化法的优点是反应温度较低，反应时间短，化
学二氧化锰的品质优良，但成本较碳酸锰热分解法高。
4) 硫酸锰氧化法
由硫酸锰直接氧化制备化学二氧化锰的研究相当活跃。
直接氧化法是将硫酸锰在一定条件下与氧化剂(氯气、氧气或空气、高锰酸盐、过硫酸铵、次氯酸或其盐、氯酸盐等) 反应，使其直接氧化为二氧化锰。
CMD 的改性研究：
1)初级MnO2重质化处理
用化学法制备出具有较大振实密度的MnO2粉末，称为重质化学MnO2。
主要用途是在干电池中作为极化剂。
目前，用化学法制备的MnO2由于受方法的影响，一般产品的粒度较小、堆积疏松，体积容量比较小，不能符合电池的要求，因此，必须进行重质化处理。
主要采用氯酸钠进行重质化。
先需要对初级化学二氧化锰进行酸处理，将粗制二氧化锰用硫酸进行歧化，使二氧化锰提高活度，同时浸出其中的低价锰化合物，使之生成硫酸锰或二氧化锰。
其化学反应为：MnCO3+H2SO4→MnSO4+H2O+CO2↑
MnO+H2SO4→MnSO4+H2O
Mn2O3+H2SO4→MnSO4+MnO2+H2O
Mn3O4+2H2SO4→2MnSO4+MnO2+H2O
然后向溶液中加入氯酸钠，反应为：
5MnSO4+2NaClO3+4H2O→5MnO2+Na2SO4 +Cl2＋3H2SO4
2)CMD 的掺杂改性
常用的二氧化锰由于其可逆性差，并不能应用于可充电池，因此，消
除二氧化锰的可逆性差而对其进行改性是国内外许多科研工作者致力攻关的重大课题之一。
通过化学方法掺入一些离子( Bi3+，Pb2+，Fe2+，Cu2+，Ag2+) 制备改性化学二氧化锰。
