施耐德培训M340培训教程1.引言施耐德电气作为全球能源管理和自动化领域的领导者，一直致力于为客户提供高效、可靠和安全的解决方案。

M340作为施耐德电气的一款高性能可编程逻辑控制器（PLC），具有强大的数据处理能力、灵活的编程环境和广泛的应用领域。

为了帮助用户更好地掌握M340的使用方法和编程技巧，本教程将详细介绍M340的基本概念、硬件组成、软件安装与配置、编程方法以及应用案例。

2.M340基本概念2.1PLC概述PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的通用控制器。

它通过编程实现对输入信号的逻辑处理，输出信号控制执行器完成各种任务。

PLC具有结构紧凑、编程灵活、抗干扰能力强、可靠性高等特点。

2.2M340特点1)强大的数据处理能力：M340采用高性能处理器，具备强大的数据处理能力，满足复杂控制需求。

2)灵活的编程环境：支持多种编程语言，如LD（梯形图）、IL （指令列表）、FBD（功能块图）等，满足不同用户的需求。

3)广泛的应用领域：M340适用于各种工业自动化领域，如生产线控制、机床控制、过程控制等。

4)高可靠性：采用模块化设计，具备良好的抗干扰能力和散热性能，保证系统稳定运行。

3.M340硬件组成3.1处理器模块处理器模块是M340的核心部件，负责执行用户程序、处理输入输出信号和与其他设备通信。

根据性能和功能需求，M340处理器模块分为多个系列，如BMX、CMX、EMX等。

3.2输入输出模块输入输出模块用于连接外部设备，如传感器、执行器等。

M340提供丰富的输入输出模块，包括数字量、模拟量、热电阻、热电偶等类型。

3.3通信模块通信模块用于实现M340与其他设备或系统之间的数据交换。

M340支持多种通信协议，如以太网、CANopen、Modbus等。

4.M340软件安装与配置4.1软件安装M340编程软件为SoMachine，用户需从施耐德电气官网相应版本并进行安装。

安装过程中，需确保计算机满足软件运行要求。

施耐德M340PLC培训教材•PLC基础知识•施耐德M340PLC硬件系统•施耐德M340PLC软件系统•基本指令与功能实现目录•高级功能应用与扩展•故障诊断与维护保养策略01PLC基础知识PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

发展历程从1969年美国DEC公司研制出第一台PLC开始，经过几十年的发展，PLC已经由最初的逻辑控制扩展到运动控制、过程控制等领域，成为工业自动化领域的重要组成部分。

PLC工作原理及结构组成工作原理PLC采用循环扫描的工作方式，通过输入接口采集现场信号，经过内部处理后再通过输出接口控制现场设备。

结构组成主要包括CPU、存储器、输入输出接口、电源等部分。

其中，CPU是PLC的核心部件，负责执行用户程序；存储器用于存储用户程序和数据；输入输出接口用于连接现场设备和PLC内部电路；电源为PLC提供工作电压。

PLC编程语言与标准编程语言PLC的编程语言主要有梯形图（LD）、指令表（IL）、功能块图（FBD）、顺序功能图（SFC）和结构化文本（ST）五种。

其中，梯形图是最常用的编程语言，具有直观易懂的优点。

标准国际电工委员会（IEC）制定了PLC的编程语言和通信标准，即IEC 61131-3标准。

该标准规定了PLC编程语言的语法、语义和显示方式，以及PLC之间通信的协议和规范，为不同厂商生产的PLC 提供了统一的编程和通信接口。

02施耐德M340PLC硬件系统CPU 模块内存模块通信模块提供大容量存储空间，支持程序和数据的高效存储。

支持多种通信协议，实现与其他设备的可靠通信。

0302 01采用高性能处理器，实现快速逻辑运算和数据处理。

可根据需求添加扩展模块，实现更多功能。

体积小巧，节省安装空间。

采用工业级元器件，确保长时间稳定运行。

支持在线诊断和远程维护，降低维护成本。

施耐德PLC培训总结自动化魏国富.doc
西安施耐德PLC培训总结
2月28日至3月4日，受中心派遣到施耐德西安分公司进行了为期5填的施耐德PLC培训，本次培训主要内容为Quantum 140PLC 和M340 PLC的硬件知识、Concept编程软件和Unity Pro编程软件知识。

培训总结如下：
一、培训内容
1.Concept编程软件
Concept编程软件是施耐德90年代的产品，适用于Quantum、Momentum、Compact、Atrium四种PLC，软件包包括：编程软件Concept、不同软件版本间的程序转化软件Concept Converter、安全设置软件Concept Security、系统固件升级软件Execloader、DFB 功能块编程软件Concept DFB、PLC程序仿真软件Simulator 32bit。

对于Quantum CPU，只适用于四种型号的CPU：140CPU11302、140CPU11303、140CPU43412A、140CPU53414A，Quantum其它新的CPU，必须采用Unity软件进行编程。

Concept软件主要由硬件配置环境和软件配置环境组成，其中硬件配置环境主要用于系统的硬件配置、通讯及网络配置、热备功能配置等，软件配置环境主要用于变量定义、控制程序的编写、控制程序的上、下载、PLC程序仿真、PLC 程序、变量的导入和导出。

创建一个项目的步骤为：创建一个项目→硬件配置→选择CPU型号→PLC内存分配→文件加载→拓展参数配置、IO MAP配置→数据保护→PEER COP设置→热备设置→通讯端口设置→其他特殊设置→以太网设置→定义变量→创建程序段→创建。

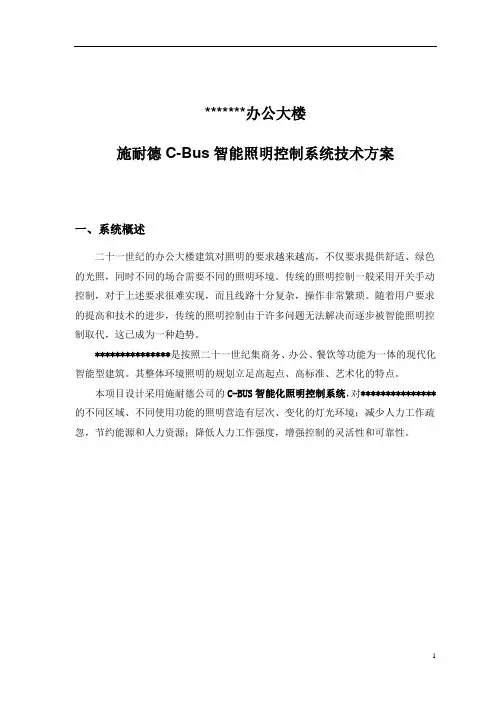

*******办公大楼施耐德C-Bus智能照明控制系统技术方案一、系统概述二十一世纪的办公大楼建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同时不同的场合需要不同的照明环境。

传统的照明控制一般采用开关手动控制，对于上述要求很难实现，而且线路十分复杂，操作非常繁琐。

随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。

***************是按照二十一世纪集商务、办公、餐饮等功能为一体的现代化智能型建筑。

其整体环境照明的规划立足高起点、高标准、艺术化的特点。

本项目设计采用施耐德公司的C-BUS智能化照明控制系统，对***************的不同区域、不同使用功能的照明营造有层次、变化的灯光环境；减少人力工作疏忽，节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。

二、设计依据●建筑设计院提供的电气设计图●《民用电气设计规范》 JGJ/T16－92●《建筑电气安装工程质量检验评定标准》 GYJ1253－88●《民用建筑照明标准规范》 GBJ133－90●《智能建筑评估标准》 DG/TJ08－602－2001 J10105－2001三、设计原则及需求分析3.1 设计原则3.1.1可行性和适应性保证技术上的可行性和系统的可适应性3.1.2实用性和经济性贯彻全面应用，坚持实用、经济的原则3.1.3先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。

不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。

3.1.4开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。

必须追求系统的开放性和标准性。

3.1.5可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。

施耐德培训M340培训教程施耐德电气是全球领先的能源管理和自动化解决方案提供商，其业务覆盖全球100多个国家和地区，服务于众多领域，包括地铁、大型商场、机场、工厂、电力公司等。

M340是施耐德电气推出的高性能PLC，广泛应用于各种自动化控制领域。

本文主要介绍施耐德培训M340培训教程的内容和意义。

一、施耐德培训M340培训教材内容1. 基础知识在进行M340培训之前，需要掌握一些基本的电气知识和PLC的基本概念。

施耐德培训的教程中会涵盖这些知识点，包括电气开关、继电器、传感器和PLC的基本构成。

2. M340硬件配置在进行M340编程前，需要了解它的硬件配置和安装方法。

这些知识点包括M340的机箱、电源、CPU模块、I/O模块等构成，这些构成的理解对编写PLC程序非常重要。

3. M340软件配置施耐德M340的编程软件为Unity Pro，培训中将介绍该软件的安装过程和界面功能，包括软件配置、连接PLC、下载程序等操作流程。

4. 编程语言Unity Pro支持的编程语言有IL、ST、FBD、LD和SFC等，培训教程将详细介绍这些编程语言的特点、使用方法和示例应用，帮助学员了解和掌握这些语言。

5. PLC程序设计通过理解基础知识、掌握软件配置和编程语言，培训教程将鼓励学员开始进行PLC程序设计。

通过实际案例和示例，学员将学会编写PLC程序，也将了解如何进行部署和调试。

二、施耐德M340培训教程的意义1. 提高技能水平M340培训教程将为学生提供必要的技能和知识，包括电气知识、PLC硬件和软件配置、编程语言等，使学员能根据需求设计和编写灵活、高效的PLC程序，并对其进行部署和维护。

2. 改善职业发展通过施耐德M340培训，学员将掌握PLC程序设计的必要技能和经验。

这些技能在自动化控制领域具有广泛应用性，是未来职业发展的必备技能之一。

3. 提高效率PLC的自动化控制是近年来越来越重要的工业行业。

在学习施耐德M340培训教程后，PLC程序设计者能够更快速地设计和编写程序，也可以更容易地对工业设备和系统进行诊断和维护，从而提高效率和质量。
